Zagęszczarka nie bije, a kołysze się lub traci moc – przyczyny i rozwiązania

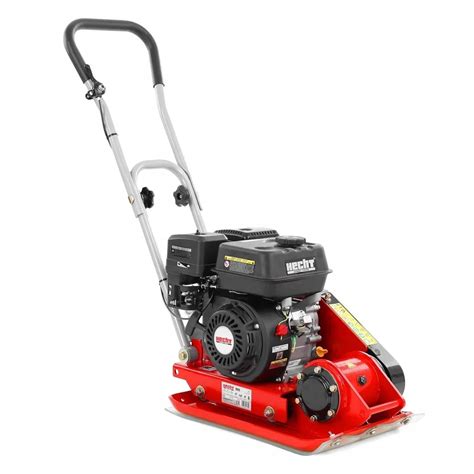

Zagęszczarki płytowe to niezastąpione urządzenia w budownictwie i drogownictwie, kluczowe dla uzyskania solidnych fundamentów, wytrzymałych dróg i stabilnych powierzchni. Są to maszyny używane do zagęszczania podłoża podczas prac ziemnych, gdzie zagęszczanie gruntu lub nawierzchni odbywa się dzięki układowi wibracyjnemu. Elementem roboczym w zagęszczarce płytowej jest masywna płyta metalowa, a wibracje generowane są poprzez jeden lub dwa wałki mimośrodowe umieszczone bezpośrednio na płycie wibracyjnej w szczelnie zamkniętej obudowie. Zagęszczarki płytowe to urządzenia powszechnie stosowane zwłaszcza przy wykonywaniu prac ziemnych, przy zagęszczaniu podłoża podczas układania instalacji podziemnych, kostki brukowej, przy naprawach dróg oraz przy pracach w trudno dostępnych miejscach.

Jednak, podobnie jak inne urządzenia, zagęszczarki mogą ulegać awariom, które powodują dezorganizację pracy i opóźnienia. W dzisiejszym artykule omówimy najczęstsze problemy i usterki, z którymi zmagają się użytkownicy zagęszczarek, w tym sytuacje, gdy maszyna traci moc, zatrzymuje się, lub zamiast skutecznie ubijać, jedynie się kołysze.

Rozpoznawanie typowych problemów zagęszczarki

Z uwagi na swoją skomplikowaną konstrukcję, zagęszczarki do gruntu mogą ulegać różnym awariom. Najczęściej spotyka się problemy z silnikiem i jego osprzętem oraz z układem wibracyjnym, chociaż nieprawidłowa praca zagęszczarki może być spowodowana wieloma innymi usterkami.

Utrata mocy, gaśnięcie i huk z tłumika

Użytkownicy często zgłaszają problemy, gdy zagęszczarka jeździ i ubija prawidłowo, ale po około 15 minutach pracy traci moc i staje w miejscu. Gdy maszynę się gasi, często huknie z tłumika. Po chwili postoju zagęszczarka może ponownie pracować przez kolejne 15 minut. Taki huk z tłumika świadczy o problemach z układem zapłonowym, gdzie zbiera się niespalona mieszanka paliwowa.

• Okopcona świeca jest oznaką złej mieszanki. Skoro filtr powietrza jest nowy i czysty, może to oznaczać zbyt dużą ilość paliwa, bądź problem z braniem oleju, skoro zagęszczarka słabnie po 15 minutach. Możliwe, że tłok puchnie. W takiej sytuacji warto sprawdzić, co widać na tłoku przez otwór świecy. Jeśli jest bardzo mokro, zaleca się zdjąć głowicę i sprawdzić wygląd cylindra.
• Inne możliwe przyczyny to obcięcie klina na wale, co wpływa na kąt zapłonu, oraz luzy zaworowe.

Zagęszczarka nie bije, a jedynie "klepie" lub kołysze się

Kolejnym problemem jest sytuacja, gdy zagęszczarka po rozruchu, gdy jest zimna, jedzie do przodu 4-5 metrów, a następnie zaczyna klepać w miejscu, nie dając żadnego efektu zagęszczania. W przypadku zagęszczarek Bomag bpr 55/65 D, stwierdzono, że problemem może być stary i gęsty olej w płycie, który powodował nadmierny opór i brak posuwu. Wskazano również na wyrobione koło pasowe wibratora. Gdy policzono matematycznie stosunek obrotów koła napędowego do wtórnego i zmierzono obroty miernikiem laserowym, wychodził poślizg około 20-25%, co skutkowało zbyt wolnymi obrotami i brakiem posuwu płyty.

Jeśli zagęszczarka nie chce jechać, może to być spowodowane zerwanym paskiem (lub źle naciągniętym paskiem) albo uszkodzonym wibratorem. Problem może dotyczyć również silnika, gdzie najczęstszymi przyczynami są uszkodzony lub zabrudzony gaźnik lub świeca do wymiany.

Szczegółowe przyczyny awarii i ich objawy

Poniżej przedstawiono najczęstsze obszary, w których pojawiają się problemy z zagęszczarkami.

Problemy z silnikiem i układem paliwowym

Za napęd zagęszczarek najczęściej służą silniki spalinowe - benzynowe lub wysokoprężne. Te niestety mogą ulec awarii na skutek dużej liczby przepracowanych motogodzin lub niewłaściwego serwisowania. Najczęściej użytkownicy borykają się z utrudnionym rozruchem zagęszczarki, intensywnym kopceniem czy nierówną pracą silnika.

• Utrudniony rozruch lub nieregularna praca silnika: Może to wskazywać na uszkodzony albo luźny przewód świecy zapłonowej, zablokowany przewód paliwowy, zatkany odpowietrznik lub zanieczyszczony układ paliwowy, w szczególności filtr paliwa.
• Przegrzewanie się silnika: Odpowiedzialny jest niski poziom oleju silnikowego lub ograniczony przepływ powietrza, najczęściej spowodowany zabrudzonym filtrem powietrza.
• Blokada dźwigni przepustnicy: Częsta awaria na skutek gromadzenia się odłamków gruzu i pyłu.
• Intensywne kopcenie (czarny dym): Jeśli zagęszczarka kopci na czarno, oznacza to najczęściej, że silnik nie ma odpowiedniego dopływu powietrza. Przyczyną jest więc najprawdopodobniej mocno zabrudzony albo wręcz zapchany filtr, który należy jak najszybciej wymienić na nowy.
• Problemy z paliwem: Najczęściej problem z paliwem jest związany z innymi elementami zagęszczarki. Przepływ paliwa zostaje zaburzony, gdy zostanie zapchany filtr paliwowy lub uszkodzony przewód paliwowy czy przepustnica. Z kolei nieprawidłowo działający gaźnik może mieszać paliwo z powietrzem z powietrzem w nieodpowiedniej proporcji (problem może rodzić np. sprężynka na cięgle gazu).
• Rodzaje paliwa: Zagęszczarki mogą być napędzane zarówno silnikami benzynowymi, jak i silnikami diesla. Wybór między zagęszczarką z silnikiem benzynowym a silnikiem diesla zależy od preferencji, warunków pracy oraz indywidualnych potrzeb. Diesel jest żywotniejszy, bardziej ekonomiczny i mniej pali.

Problemy z filtrami

Wszystkie silniki spalinowe w zagęszczarkach wyposażone są w szereg filtrów. Najważniejszy z punktu widzenia eksploatacyjnego jest filtr powietrza, którego niedrożność może prowadzić do nadmiernego kopcenia, problemów z rozruchem czy nierównej pracy silnika. Z kolei podczas regularnych przeglądów i prac serwisowych należy zwrócić uwagę na filtr oleju, który również co jakiś czas wymaga wymiany na nowy.

Problemy z układem wibracyjnym

Układ wibracyjny najczęściej poza regularnym uzupełnianiem oleju nie wymaga żadnych zabiegów serwisowych, ale nie oznacza to, że pozostaje on wolny od usterek. Na skutek dużego zużycia może dojść do:

• Zatarcia łożyska oporowego lub tulejek w wibratorze.
• Uszkodzenia paska klinowego.
• Uszkodzenia linki sterującej.
• Poważniejsze awarie mechaniczne spowodowane są zużyciem się wałków mimośrodowych oraz łożysk współpracujących. Uszkodzeniom mogą ulec także inne elementy, takie jak paski napędowe czy wałki.
• Odnotowano również przypadki wycieku oleju z dyszla do wibratora, co wymaga wymiany uszczelnień.

Usterka układu hydraulicznego

Układ hydrauliczny w zagęszczarce składa się z wielu elementów, które mogą ulec awarii. Może być to pompa hydrauliczna, przewody, rozdzielacz czy zawory. Częstym problemem jest przegrzewanie się lub ubywanie oleju hydraulicznego, przez co pogarszają się właściwości jezdne i wydajność zagęszczarki, w tym ograniczenie drgań.

Problemy z rewersją

Jeśli rewersyjna zagęszczarka nie jedzie do tyłu, najczęściej powodem problemów jest zerwana linka rewersu, nieco rzadziej zatarcie tulejki rewersu lub zatarty wałek rewersu. Źródłem problemu może być również łożysko oporowe.

Konserwacja i prawidłowa eksploatacja zagęszczarek

Aby zminimalizować ryzyko wystąpienia usterki zagęszczarki, należy bezwzględnie trzymać się zaleceń eksploatacyjnych i serwisowych wydanych przez producenta maszyny. Tego typu informacje zawsze znajdują się w instrukcjach obsługi zagęszczarek, a wiele przydatnych informacji można znaleźć również na oficjalnych stronach internetowych producentów.

Regularne przeglądy i konserwacja

Podstawą bezproblemowego funkcjonowania każdego sprzętu - w tym zagęszczarek, są regularne przeglądy techniczne i bieżąca konserwacja. Aby uniknąć awarii zagęszczarki gruntu, należy:

1. Regularność to podstawa: Na bieżąco kontroluj stan swojej zagęszczarki. Przynajmniej raz w miesiącu sprawdzaj poziom oleju w układzie wibrującym, a także naciąg paska klinowego.
2. Wymiana oleju i filtrów: Co około 250 roboczogodzin przeprowadzaj wymianę oleju silnikowego. Co około 500 roboczogodzin należy wymienić filtr powietrza oraz filtr paliwa - oczywiście, jeśli zachodzi taka potrzeba, należy przeprowadzić ten zabieg wcześniej. Olej w układzie wibratora należy również wymieniać co 250 motogodzin. Pierwszy przegląd lub serwis zagęszczarki najczęściej jest zalecany po około 30 MTG (motogodzin) lub 6 miesiącach. Producenci różnych maszyn proponują różne rozwiązania, ale zazwyczaj jest to między 8 a 50 mth.
3. Prawidłowa konserwacja: Koniecznie zadbaj o odpowiednie nasmarowanie maszyny i przepalanie w trakcie dłuższych przestojów w pracy.
4. Właściwe paliwo i olej: Stosuj paliwo i olej o odpowiedniej gęstości, koniecznie zgodne z zaleceniami producenta.

Rodzaje olejów do zagęszczarek

Do zagęszczarek zazwyczaj stosuje się specjalistyczne oleje hydrauliczne lub przekładniowe, przeznaczone do pracy w trudnych warunkach, np. olej silnikowy 15W40. Do wibratorów w zagęszczarkach stosuje się olej o odpowiedniej lepkości i właściwościach smarujących. Każdorazowo należy sprawdzić w instrukcji obsługi, jaki dokładnie rodzaj oleju jest zalecany do konkretnego modelu zagęszczarki. Zagęszczarki mogą wymagać różnych rodzajów oleju ze względu na specyficzne wymagania techniczne. Często stosowanym olejem jest SAE 10W40 (Titan Cargo Maxx Fusch Diesel), a do ogólnego stosowania odpowiedni jest również olej półsyntetyczny SAE 10W30. Do wszelkiego rodzaju zagęszczarek, w tym także tych benzynowych, rekomendowane są oleje silnikowe o klasyfikacji SAE 10W40 lub SAE 10W30.

Ilość oleju wymaganego do wibratora zagęszczarki zależy od konkretnego modelu. Na przykład, dla zagęszczarek Wacker Neuson od modelu 4045 do 6555 zaleca się użycie 0,75 litra oleju (niezależnie od wersji Y czy H), natomiast modele zagęszczarek Wacker od modelu 2540 do 3760 potrzebują 0,6 litra oleju.

Jeśli chodzi o uzupełnianie oleju w silniku, to przeważnie wlewa się zalecany olej przez korek, który jest jednocześnie bagnetem. Dokładna lokalizacja korka może się różnić w zależności od producenta i konstrukcji urządzenia. Najczęściej oznaczony jest odpowiednią ikoną lub napisem "oil" (olej).

Wiedza i bezpieczeństwo operatora

Przeszkolony pracownik jest bezpieczny nie tylko dla siebie i swojego otoczenia, ale również dla maszyny. Stan zagęszczarki w dużym stopniu zależy od przeszkolenia operatora - tego, jak nią operuje i jak dba o nią na co dzień. Niewyszkolony operator może nieświadomie doprowadzić do awarii. Bezpieczeństwo pracy z zagęszczarką oraz pełna niezawodność i funkcjonalność sprzętu zależą w dużym stopniu od przeszkolenia operatora. Do pracy przy zagęszczarce nie są wymagane uprawnienia ani specjalne zaświadczenia.

Przed uruchomieniem silnika warto zaopatrzyć się w nauszne słuchawki ochronne, które dobrze tłumią dźwięk. Wibracje zagęszczarek są bardzo mocne i na dłuższą metę pracowanie bez wygłuszenia jest nie tylko niekomfortowe, ale również niebezpieczne dla słuchu.

Kiedy szukać pomocy specjalisty?

Zagęszczarka uległa awarii i nie do końca wiesz, jak ją naprawić? Nie kombinuj! Samodzielne szperanie w układzie może znacznie pogorszyć sprawę. W domowych warunkach bez problemu możesz sprawdzić np. stan filtrów. Niektórzy, w celu wyeliminowania niektórych opcji, decydują się np. na odpalenie zagęszczarki "z plaka" (przydatne np. w sprawdzeniu pracy gaźnika). Oprócz tego warto sprawdzić również zapas paliwa i oleju oraz stan świecy zapłonowej. Przyczyn może być jednak wiele, dlatego warto zwrócić się do producenta, szczególnie jeśli posiadamy aktualną gwarancję. W przypadku bardziej skomplikowanych napraw, należy udać się do autoryzowanego serwisu naprawczego.

Okres gwarancyjny nie trwa jednak wiecznie, więc warto stawiać na popularne marki zagęszczarek. Do marek, których serwis i naprawa w Polsce są łatwo dostępne, należy np. Wacker. Większość popularnych części, takich jak filtry, świece zapłonowe, paski napędowe, amortyzatory, elementy wibracyjne czy oleje, zazwyczaj są szybko dostępne. Jeśli chodzi o części serwisowe do zagęszczarek Wacker, czas realizacji wynosi około 3-4 dni robocze. Z częściami do zagęszczarek innych producentów raczej też nie ma problemu, o ile nie mamy do czynienia z bardzo starą maszyną.

Wybór odpowiedniego rodzaju zagęszczarki

Konkretny rodzaj zagęszczarki powinien być starannie dobrany w zależności od spoistości i wielkości gruntu, który ma zostać zagęszczony. Obecnie maszyny te można podzielić na wąskie ubijaki (idealne do pracy w wykopach), większe zagęszczarki jednokierunkowe oraz ciężkie zagęszczarki rewersyjne. Uzyskanie satysfakcjonujących rezultatów bez użycia zagęszczarek wibracyjnych jest w wielu przypadkach niemal niemożliwe. Wykorzystanie innych rozwiązań, takich jak ręczne ubijaki, powinno pełnić funkcję jedynie pomocniczą.

• Zagęszczarki jednokierunkowe: Są lekkie (zazwyczaj do 130 kg), idealnie nadają się do lekkich prac, ubijania cienkich warstw, w miejscach, gdzie będą występować małe obciążenia. Dzięki prostej budowie są dużo tańsze od zagęszczarek rewersyjnych.
• Zagęszczarki rewersyjne: Są cięższe, ich waga zaczyna się od około 150 kg do 1000 kg. Są wykorzystywane do lekkich prac budowlanych, a także tych najcięższych, gdzie wymagana jest duża siła.
• Do zagęszczania piasku: Jako luźnego materiału, często używane są zagęszczarki o mniejszych rozmiarach, które są łatwe w obsłudze. Odpowiednia zagęszczarka do piasku mieści się w przedziale 60-100 kg.
• Do ubijania kostki brukowej: Warto postawić na zagęszczarkę w przedziale 100-300 kg. Zagęszczarka 90 kg może sprawdzić się do ubijania kostki brukowej w miejscach, gdzie nie występuje duży nacisk, np. chodniki dla pieszych, opaski dookoła domu, ścieżki w ogrodzie.
• Do przygotowania podbudowy: Do efektywnego przygotowania podbudowy zaleca się użycie zagęszczarki ciężkiej o wadze mieszczącej się w przedziale od 300 do 500 kg.
• Czujnik zagęszczania: To elektroniczny wskaźnik poziomu zagęszczenia gruntu, umieszczony najczęściej w tyle zagęszczarki. Zagęszczarka nie potrzebuje czujnika zagęszczania, jednak niekiedy zdarza się, że zleceniodawcy i inwestorzy projektu wymagają, aby urządzenie było wyposażone w taki czujnik.

Uruchamianie zagęszczarki

Sposób używania zagęszczarki jest dość prosty, wymaga jednak trochę siły (szczególnie w przypadku cięższych maszyn). Na ogół w zagęszczarkach mamy do czynienia z trzema sposobami odpalania: przy użyciu stacyjki, przy użyciu szarpaka lub na korbę.

• Szarpak: Zazwyczaj znajdziemy go w małych zagęszczarkach i tych, które nie posiadają rozruchu elektrycznego. Najwięcej problemów przy odpalaniu zagęszczarki może sprawić szarpak - wymaga on bowiem dużej siły od operatora, a w niskich temperaturach często nie chce współpracować.
• Korba: Jest raczej domeną dużych zagęszczarek.
• Rozruch elektryczny: Na kluczyk jest wskazany w większych zagęszczarkach z dużymi silnikami lub w przypadku zagęszczarek z silnikiem diesla.

Silniki są gotowe do pracy, nie trzeba docierać zagęszczarki. Pamiętaj! Zagęszczarką nie należy operować na gruntach twardych, o dużej spoistości lub zamarzniętych, bez możliwości dalszego zagęszczenia.

Często zadawane pytania (FAQs)

Jak często należy przeprowadzać przegląd zagęszczarki?

Przynajmniej raz w miesiącu należy sprawdzać stan poziomu oleju w układzie wibrującym, a także naciąg paska klinowego. Co około 250 roboczogodzin należy wymienić olej w silniku i w układzie wibratora. Co około 500 roboczogodzin należy wymienić filtr powietrza oraz filtr paliwa - oczywiście, jeśli zachodzi taka potrzeba, należy przeprowadzić ten zabieg wcześniej.

Jakie są najczęstsze przyczyny usterek zagęszczarek?

Do najczęstszych usterek w zagęszczarkach zaliczyć można zapchany filtr powietrza, zbyt niski poziom oleju silnikowego, problemy z układem wibrującym i hydrauliką, a także komplikacje z silnikiem (w tym problemy z uruchomieniem silnika).

Czy można samodzielnie naprawić zagęszczarkę?

Wszystko zależy od poziomu skomplikowania usterki. Proste czynności eksploatacyjne, takie jak wymiana filtra powietrza czy uzupełnienie oleju silnikowego, można wykonać z użyciem podstawowych narzędzi. W przypadku bardziej skomplikowanych napraw, należy udać się do autoryzowanego serwisu naprawczego.

Czy należy szkolić pracowników przed korzystaniem z zagęszczarki?

Bezpieczeństwo pracy z zagęszczarką oraz pełna niezawodność i funkcjonalność sprzętu zależą w dużym stopniu od przeszkolenia operatora.
