Rozdzielacz Hydrauliczny Opryskiwacza: Kluczowy Element Precyzyjnego Oprysku

Rozdzielacz hydrauliczny jest jednym z kluczowych elementów układów hydraulicznych, odpowiedzialnym za sterowanie przepływem oleju i pracą siłowników. W kontekście maszyn rolniczych, a w szczególności opryskiwaczy, pełni on strategiczną rolę, wpływając bezpośrednio na efektywność i precyzję wykonywanych zabiegów. Jego głównym zadaniem jest kontrolowanie kierunku przepływu cieczy roboczej, co pozwala na precyzyjne uruchamianie i zatrzymywanie siłowników, silników hydraulicznych oraz innych elementów wykonawczych.

Zastosowanie i Funkcje Rozdzielaczy Hydraulicznych

Rozdzielacze hydrauliczne są przeznaczone do stosowania w układach hydraulicznych m.in. dźwigów, podnośników, maszyn budowlanych, rolniczych i przemysłowych. Ich głównym zadaniem jest sterowanie kierunkiem przepływu cieczy roboczej. Dzięki swojej wszechstronności i niezawodności, znajdują zastosowanie w wielu dziedzinach przemysłu, od maszyn rolniczych i budowlanych po hydraulikę przemysłową.

W przypadku opryskiwaczy, rozdzielacz reguluje przepływ cieczy roboczej do poszczególnych sekcji belki i odpowiada za prawidłowe ciśnienie w układzie. Zawór sterujący, czyli rozdzielacz opryskiwacza, zapewnia kontrolę parametrów cieczy roboczej i równomierne pokrycie środkami ochrony opryskiwanych roślin. Element ten jest prawdziwym sercem systemu hydraulicznego urządzenia, odpowiedzialnym za dystrybucję cieczy roboczej do poszczególnych sekcji, kierując strumień wypływający ze zbiornika do dysz. Daje to szerokie możliwości sterowania samym przepływem oraz jego ciśnieniem.

Budowa i Kluczowe Elementy Rozdzielacza Hydraulicznego

Rozdzielacz hydrauliczny składa się z kilku kluczowych elementów, które razem zapewniają jego niezawodne działanie. Budowa rozdzielacza jest skomplikowana i różni się w zależności od modelu, jednak podstawowe elementy są wspólne dla większości konstrukcji.

• Korpus Rozdzielacza

  Podstawowym elementem rozdzielacza jest korpus, który pełni rolę obudowy i zarazem struktury nośnej dla wszystkich wewnętrznych podzespołów. To w nim znajdują się kanały olejowe oraz gniazda dla suwaka sterującego przepływem cieczy roboczej.

• Suwak Hydrauliczny

  Wewnątrz korpusu znajduje się suwak, który odpowiada za sterowanie kierunkiem przepływu oleju. Przesuwając się w różnych pozycjach, otwiera i zamyka poszczególne kanały olejowe, kierując ciecz do odpowiednich sekcji układu hydraulicznego.

• Sprężyny Powrotne

  Aby zapewnić stabilność położenia suwaka i umożliwić jego powrót do pozycji neutralnej po zwolnieniu sterowania, stosuje się sprężyny powrotne.

• Dźwignie Sterujące i Kołpaki Ochronne

  Jeżeli rozdzielacz jest sterowany ręcznie, wyposażony jest w dźwignię sterującą. Pozwala ona operatorowi przesuwać suwak i w ten sposób kontrolować przepływ oleju. Aby chronić wrażliwe elementy sterujące, takie jak dźwignia lub elektromagnesy, stosuje się kołpaki ochronne.

• Zawory Zabezpieczające

  Niektóre modele rozdzielaczy posiadają dodatkowe zawory zabezpieczające, takie jak zawór zwrotny, który zapobiega cofaniu się oleju hydraulicznego do niepożądanych kanałów, oraz zawór przelewowy, odpowiedzialny za ochronę układu przed nadmiernym wzrostem ciśnienia. Zawory przelewowe zabezpieczają układ przed nadmiernym wzrostem ciśnienia, odprowadzając nadmiar oleju do zbiornika.

• Otwory Przyłączeniowe i Uszczelnienia

  Na obudowie rozdzielacza znajdują się również otwory przyłączeniowe, czyli porty, przez które przepływa olej hydrauliczny. Aby cały układ był szczelny i działał bez strat ciśnienia, w konstrukcji rozdzielacza znajdują się różnego rodzaju uszczelnienia.

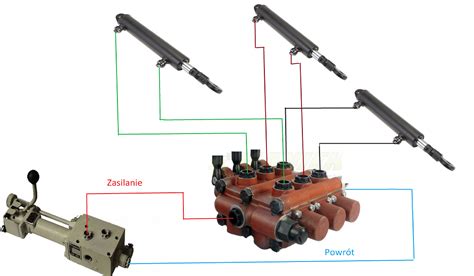

Zasada Działania Rozdzielacza Hydraulicznego

Rozdzielacz hydrauliczny działa na zasadzie regulacji przepływu oleju w układzie hydraulicznym, co pozwala na kontrolowanie siłowników i innych elementów wykonawczych. Sterowanie odbywa się za pomocą dźwigni lub rączki rozdzielacza, która odpowiada za zmianę pozycji wewnętrznych zaworów, co w efekcie kieruje olej do odpowiednich sekcji.

Podstawowe etapy działania rozdzielacza obejmują:

1. Doprowadzenie ciśnienia do układu: Olej hydrauliczny jest tłoczony przez pompę i doprowadzany do wejścia rozdzielacza.
2. Sterowanie ruchem oleju: Przesunięcie suwaka w odpowiednią pozycję powoduje otwarcie kanałów przepływu, co umożliwia skierowanie cieczy roboczej do określonej sekcji układu hydraulicznego.
3. Przekazywanie energii do odbiornika: Pod wpływem przepływu oleju siłownik lub silnik hydrauliczny wykonuje zamierzony ruch (np. wysunięcie tłoczyska siłownika, obrót wału silnika hydraulicznego).

Rodzaje Rozdzielaczy Hydraulicznych

W zależności od konstrukcji i zastosowania, wyróżnia się różne typy rozdzielaczy hydraulicznych.

Rozdzielacze Ze Względu na Konstrukcję

• Rozdzielacze monoblokowe: Są najpopularniejszymi i często najtańszymi rozdzielaczami stosowanymi na rynku, zwłaszcza w maszynach i urządzeniach przeznaczonych do rolnictwa. Cały rozdzielacz wykonany jest z jednego odlewu (monobloku), który następnie jest obrobiony.
• Rozdzielacze sekcyjne (modułowe): To droższy i mniej popularny rodzaj. W przeciwieństwie do monobloków, ten typ rozdzielaczy składa się z poszczególnych sekcji skręconych razem. Istnieje możliwość wymiany dowolnych sekcji i ponowne skręcenie, co zwiększa elastyczność i ułatwia serwisowanie.

Rozdzielacze Ze Względu na Liczbę Sekcji

Jeden rozdzielacz może mieć maksymalnie 8 sekcji roboczych. Rozdzielacze wielosekcyjne, np. 2, 3 lub 4-sekcyjne, to urządzenia, których zadaniem jest podział strumienia cieczy roboczej na niezależne sekcje. Każda z nich zasila inną część belki opryskiwacza. Przykładowo, rozdzielacz 4-sekcyjny posiada cztery niezależne wyjścia, do których podłącza się węże prowadzące ciecz do poszczególnych sekcji belki opryskiwacza. Dzięki temu rozwiązaniu można przede wszystkim precyzyjnie dozować ciecz roboczą do każdej sekcji.

• Rozdzielacz hydrauliczny 1-sekcyjny: Kompaktowe urządzenie stosowane w układach hydrauliki siłowej do sterowania jednym obwodem hydraulicznym. Umożliwia precyzyjne zarządzanie przepływem oleju do siłownika jednostronnego lub dwustronnego działania.
• Rozdzielacz hydrauliczny 2-sekcyjny: Pozwala na sterowanie dwoma niezależnymi siłownikami lub silnikami hydraulicznymi. Stosowany jest w maszynach, gdzie wymagane jest zarządzanie kilkoma obwodami jednocześnie. W przypadku ładowacza czołowego, który obsługuje podnoszenie i przechylanie łyżki, najczęściej stosuje się rozdzielacz 2-sekcyjny o przepływie 40-80 l/min i ciśnieniu 160-250 bar.
• Rozdzielacz hydrauliczny 3-sekcyjny: Umożliwia obsługę trzech niezależnych obwodów hydraulicznych, co pozwala na jeszcze bardziej kompleksową kontrolę nad maszynami.
• Rozdzielacz hydrauliczny 4-sekcyjny: Rozbudowana wersja standardowego rozdzielacza, pozwalająca na sterowanie czterema siłownikami lub innymi odbiornikami hydraulicznymi. Zapewnia bardziej równomierne pokrycie powierzchni opryskiwanej, co przekłada się na lepszą skuteczność zabiegów.

Rozdzielacze Ze Względu na Typ Sterowania

• Sterowanie ręczne: Obsługiwane dźwignią lub pokrętłem, stosowane w prostych układach hydraulicznych. Rozdzielacz manualny opryskiwacza to urządzenie służące do ręcznego sterowania przepływem cieczy roboczej.
• Sterowanie elektryczne: Wykorzystuje elektromagnesy do przesuwania suwaka, umożliwiając automatyczne sterowanie maszynami. Rozdzielacz hydrauliczny elektryczny to odmiana rozdzielacza, w którym sterowanie kierunkiem przepływu oleju odbywa się za pomocą elektrycznych zaworów sterujących. Znajduje zastosowanie w automatyce przemysłowej, robotyce oraz systemach sterowania hydraulicznego w pojazdach specjalistycznych.
• Sterowanie elektrohydrauliczne: Nowoczesne urządzenie sterowane elektrycznie, które reguluje przepływ oleju w układach hydraulicznych bez potrzeby ręcznego działania.
• Sterowanie hydrauliczne: Wykorzystuje ciśnienie oleju do sterowania suwakiem.
• Sterowanie linkami: Rozdzielacz 3-sekcyjny na linki to hydrauliczny zawór sterujący, który umożliwia obsługę trzech niezależnych obwodów hydraulicznych za pomocą linek sterujących. Stosowany jest w maszynach leśnych do sterowania żurawiami hydraulicznymi, w pługach śnieżnych do regulacji kąta nachylenia oraz w maszynach komunalnych do sterowania osprzętem.

Dodatkowo, rozdzielacz stałociśnieniowy to typ zaworu sterującego opryskiwacza rolniczego, który utrzymuje stałe ciśnienie cieczy roboczej niezależnie od liczby pracujących sekcji. Jest to ważna funkcja, ponieważ zapewnia równomierne pokrycie cieczą roboczą opryskiwanych roślin.

Jak dobrać rozdzielacz hydrauliczny? Kluczowe Parametry

Wybór rozdzielacza hydraulicznego powinien być dostosowany do specyfiki układu oraz wymagań maszyny, w której będzie zastosowany. Koniecznie należy zatem zwrócić uwagę na kilka istotnych czynników:

• Rodzaj sterowania: Należy określić, jaki typ sterowania ma posiadać rozdzielacz (ręczne, elektryczne, hydrauliczne, elektrohydrauliczne).
• Liczba sekcji: Jest to liczba siłowników lub obwodów hydraulicznych, które będą sterowane za pomocą jednego rozdzielacza. Należy ją dopasować do liczby sekcji samego opryskiwacza.
• Przepływ oleju (l/min): Musi być dopasowany do wydajności pompy hydraulicznej, aby zapewnić odpowiednie działanie całego układu. Zbyt niski przepływ może powodować spadek wydajności siłowników, natomiast zbyt wysoki może prowadzić do nieefektywnej pracy lub uszkodzenia komponentów. W zależności od modelu przepływ nominalny wynosi od 45 do 170 l/min. Przepływność rozdzielacza powinna być odpowiednia do wydajności pompy i liczby dysz.
• Maksymalne ciśnienie robocze (bar): Określa, jakie ciśnienie oleju może wytrzymać rozdzielacz. Należy dopasować je do parametrów układu hydraulicznego, aby uniknąć przeciążenia i uszkodzenia podzespołów. Maksymalne ciśnienie robocze może wynosić do 350 bar. Koniecznie trzeba upewnić się, że dany rozdzielacz jest przystosowany do ciśnienia roboczego systemu.
• Funkcje zaworów zwrotnych i bezpieczeństwa: Warto zwrócić uwagę na obecność i funkcje zaworów zwrotnych i bezpieczeństwa (np. przelewowych), które wpływają na ochronę całego systemu.
• Rodzaj gwintów przyłączy: Na koniec należy upewnić się, że rodzaj gwintów przyłączy pasuje do reszty układu hydraulicznego. Standardowo stosowane są gwinty BSP, NPT lub metryczne, dlatego warto sprawdzić specyfikację techniczną maszyn, aby uniknąć problemów z montażem.
• Materiały wykonania: W przypadku elementów pracujących pod ciśnieniem ważne jest także wybieranie rozdzielaczy do opryskiwacza wykonanych z materiałów odpornych na korozję i działanie środków chemicznych. Są one wielosekcyjne, odporne na korozję, kwasoodporne oraz wykonano je z trwałych materiałów.

Można także zwrócić uwagę na dodatkowe funkcje. Jak w przypadku każdego tego typu akcesorium - dobrze jest stawiać na wyroby uznanych producentów.

Rozdzielacz Opryskiwacza Wielosekcyjny: Zalety

Rozdzielacz opryskiwacza wielosekcyjny, taki jak 4-sekcyjny, zapewnia przede wszystkim bardziej równomierne pokrycie powierzchni opryskiwanej, co przekłada się na lepszą skuteczność zabiegów. Dzięki temu rozwiązaniu można precyzyjnie dozować ciecz roboczą do każdej sekcji. Jest to szczególnie ważne przy nierównomiernym ukształtowaniu terenu lub zmiennych warunkach upraw.

Ważna jest także związana z tym większa elastyczność. Możliwość niezależnego sterowania każdą sekcją pozwala ponadto na dostosowanie dawki cieczy roboczej do konkretnych potrzeb. Ma to spore znaczenie na przykład przy opryskiwaniu roślin w różnych fazach rozwojowych lub przy różnym zagęszczeniu upraw. Poza tym, dzięki precyzyjnemu dozowaniu można ograniczyć zużycie cieczy roboczej i środków ochrony roślin.

Oznaczenia Rozdzielaczy Hydraulicznych

Rozdzielacze hydrauliczne posiadają różne oznaczenia, które pomagają w ich identyfikacji i prawidłowym podłączeniu do układu. Oznaczenie rozdzielacza hydraulicznego określa jego funkcje, przepustowość oraz typ zaworów, co jest szczególnie istotne podczas montażu.

• Litera „C”: Najczęściej oznacza port ciśnieniowy dodatkowego obwodu hydraulicznego lub przyłącze do sterowania zewnętrznego. W zależności od producenta i konkretnego modelu może to być port zasilania sekcji pomocniczej (np. do dodatkowego siłownika lub obwodu sterowania) lub przyłącze do zewnętrznego sterowania hydraulicznego, stosowane w elektrohydraulicznych rozdzielaczach.
• Litera „T”: Oznacza port odpływowy („Tank”), czyli miejsce, przez które olej hydrauliczny wraca do zbiornika po wykonaniu pracy. Jest to kluczowy element obiegu zamkniętego w układzie hydraulicznym. Zastosowanie portu „T” w rozdzielaczu obejmuje odprowadzenie nadmiaru oleju po wykonanej pracy oraz połączenie z filtrem oleju, aby usuwać zanieczyszczenia przed powrotem oleju do zbiornika.
• Port „N” (neutralny / bypass): W praktyce konstrukcja rozdzielacza często zawiera port oznaczony jako „N” lub „neutralny / bypass”, który fabrycznie bywa zaślepiony. W tym miejscu demontuje się zaślepkę i montuje na przykład tuleję ciśnieniową.

Rozbudowa Układu Hydraulicznego z Rozdzielaczami

W sytuacji, gdy zachodzi potrzeba rozbudowy układu hydraulicznego - na przykład dodania kolejnej sekcji lub drugiego rozdzielacza - niezbędne staje się poprawne połączenie między nimi. W tym celu stosuje się specjalne złączki zwane tulejami ciśnieniowymi. Tuleja ciśnieniowa pozwala na:

• przekazanie ciśnienia z pierwszego rozdzielacza na kolejny w linii szeregowej,
• zachowanie ciągłości przepływu oleju bez konieczności stosowania dodatkowych przewodów między rozdzielaczami,
• ochronę przed efektami „cofki” ciśnienia - czyli sytuacji, w której olej z drugiego rozdzielacza mógłby cofać się do pierwszego.

Montaż i Serwis Rozdzielaczy Hydraulicznych

Prawidłowy montaż rozdzielacza hydraulicznego jest kluczowy dla jego niezawodnej pracy. Wymaga on odpowiedniego podłączenia do układu, zgodnie ze schematem rozdzielacza hydraulicznego oraz przekrojem technicznym. Montaż rozdzielacza hydraulicznego zawsze wymaga zastosowania odpowiednich uszczelnień. W zależności od typu przyłączy mogą to być uszczelnienia na stożku, uszczelki płaskie, oringi lub taśma uszczelniająca. Należy stosować wyłącznie uszczelnienia kompatybilne z olejem hydraulicznym i zakresem ciśnień roboczych. Połączenia gwintowe należy dokręcać z wyczuciem.

Najczęstsze Usterki i Części Zamienne

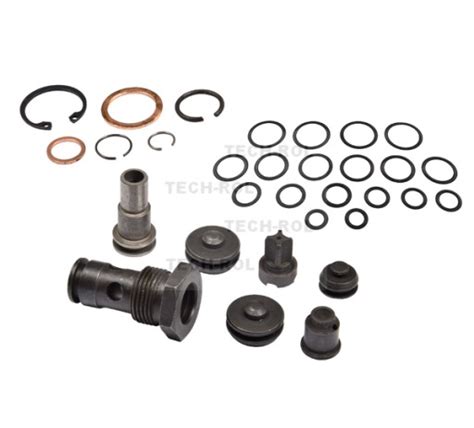

W miarę eksploatacji, rozdzielacze hydrauliczne mogą wymagać napraw, dlatego ważne jest posiadanie dostępu do części zamiennych oraz zestawów naprawczych rozdzielacza hydraulicznego. W praktyce rolniczej najczęściej zużywają się elementy, które pracują w ciągłym kontakcie z nawozami płynnymi, środkami ochrony roślin oraz zanieczyszczoną wodą. Należą do nich: zaworki zwrotne, uszczelki membranowe, pokrętła regulacyjne i kulki zaworów. W opryskiwaczach ciśnieniowych częstym problemem jest pęknięcie obudowy przy zmianach temperatury lub w wyniku pracy pod nadmiernym ciśnieniem. Użytkownicy zgłaszają też usterki dźwigni sterujących i trzpieni kulowych, które z czasem blokują się lub tracą szczelność. W efekcie rozdzielacz zaczyna działać nierównomiernie, co prowadzi do niekontrolowanego oprysku lub zaników ciśnienia w jednej z sekcji.

Magazyn części zapasowych do rozdzielacza opryskiwacza powinien obejmować elementy, które najczęściej ulegają zużyciu lub uszkodzeniu w trakcie sezonu. Dotyczy to szczególnie maszyn używanych codziennie lub pracujących z agresywnymi cieczami roboczymi. Dobrym rozwiązaniem jest posiadanie zestawu naprawczego dedykowanego do konkretnego modelu rozdzielacza (np. Arag, Braglia, Lechler, TeeJet).

Przykładowe części zamienne obejmują: filtr rozdzielacza opryskiwacza, komplet uszczelnień, manometr opryskiwacza, nakrętka manometru, przepona do manometru, korpus zaworu, dźwignia sekcji zaworu, przetyczka złącza opryskiwacza, grzybek zaślepka, kielich filtra, tłumik labiryntu, głowica filtra, filtr zaworu, regulator ciśnienia, membrana oraz zawór sekcji roboczych z kompensacją ciśnienia.

Wymiana Uszczelek i Naprawa

Uszczelki pracujące w rozdzielaczu opryskiwacza narażone są na działanie chemikaliów, zmian temperatury oraz tarcie mechaniczne, dlatego ich trwałość bywa ograniczona. Uszczelki wykonane z gumy technicznej (np. NBR) z czasem tracą elastyczność i zaczynają przepuszczać ciecz. W przypadku rozdzielaczy takich marek jak Arag, TeeJet czy Braglia pierwszym objawem zużycia jest spadek ciśnienia roboczego oraz nieszczelność sekcji po wyłączeniu zaworu. Regularna wymiana uszczelek, najlepiej raz na sezon, zapobiega tym problemom i zapewnia równomierne podanie cieczy do każdej części belki. Ponadto koszty zakupu uszczelnień są znacznie niższe niż wymiana całego zaworu sekcyjnego czy głównej obudowy rozdzielacza.

Zawór sekcyjny odpowiada za odcinanie cieczy w poszczególnych częściach belki opryskiwacza. Jego awaria może prowadzić do poważnych strat materiału i błędów w dawkowaniu środków ochrony roślin. Najczęściej pierwszym objawem jest utrata ciśnienia w jednej sekcji lub całkowity brak reakcji na próbę otwarcia zaworu. Ignorowanie takich objawów prowadzi do uszkodzeń pomp, filtrów i systemów sterowania.

W wielu przypadkach naprawa rozdzielacza opryskiwacza jest możliwa do wykonania samodzielnie, o ile użytkownik dysponuje podstawową wiedzą techniczną i zestawem odpowiednich części. Dotyczy to zwłaszcza rozdzielaczy mechanicznych takich producentów jak Arag, TeeJet, Braglia czy polskie systemy stosowane w opryskiwaczach Pilmet. Najczęściej wymienia się zużyte uszczelki, kulki zaworowe, sprężyny oraz pokrętła. Producenci oferują kompletne zestawy naprawcze zawierające wszystkie elementy wewnętrzne dedykowane do danego modelu. Montaż jest prosty i nie wymaga specjalistycznych narzędzi. Należy jednak pamiętać o zachowaniu kolejności demontażu oraz odpowiednim nasmarowaniu ruchomych części przy składaniu. W efekcie poprawnie przeprowadzona regeneracja pozwala przywrócić pełną funkcjonalność rozdzielacza bez konieczności zakupu nowej jednostki.

Rozdzielacze w Maszynach Rolniczych

Rozdzielacze hydrauliczne są szeroko stosowane w maszynach rolniczych, takich jak Ursus C360 czy Bizon. W przypadku Ursusa C360, rozdzielacz hydrauliczny steruje pracą układu podnośnika hydraulicznego. W przypadku opryskiwaczy polowych - takich jak Pilmet, Biardzki, Krukowiak czy Bury - najczęściej stosowane są rozdzielacze ręczne lub półautomatyczne z podziałem na 3, 5 lub 7 sekcji. W zależności od wyposażenia można dopasować do nich rozdzielacze różnych producentów, pod warunkiem zgodności parametrów montażowych. Przy wymianie rozdzielacza należy zwrócić uwagę na średnicę króćców, liczbę sekcji oraz sposób regulacji ciśnienia.

Producent Rozdzielaczy Hydraulicznych: Badestnost

Badestnost to bułgarska firma specjalizująca się w produkcji rozdzielaczy hydraulicznych i komponentów od 1902 roku. Jej produkty znajdują zastosowanie w takich obszarach jak rolnictwo, motoryzacja oraz szeroko pojęta inżynieria mechaniczna, wszędzie tam, gdzie wymagane jest sterowanie kierunkiem przepływu cieczy roboczej między generatorami ciśnienia a odbiornikami. Ponad 80% produkcji firmy jest eksportowane na rynki wszystkich kontynentów. W ofercie firmy znajdują się m.in. monoblokowe zawory sterujące kierunkiem przepływu, sterowane elektromagnetycznie, dostępne w różnych konfiguracjach, co pozwala na dostosowanie ich do specyficznych potrzeb aplikacji i schematów hydraulicznych. Produkty tej marki cechują się solidną konstrukcją, niezawodnością oraz szerokim zastosowaniem w różnych sektorach przemysłu.
