Zagęszczarka Rewersyjna: Zastosowanie i Przeznaczenie w Budownictwie

Współczesne budownictwo wymaga solidnego przygotowania podłoża, aby zapewnić trwałość i stabilność konstrukcji. Zagęszczarki gruntu są kluczowymi urządzeniami, które za pomocą intensywnych wibracji sprawiają, że podłoże staje się bardziej zwarte i stabilne. Odpowiednie zagęszczenie gruntu zapobiega problemom takim jak osiadanie, przesuwanie się czy pękanie struktur, co ma kluczowe znaczenie dla wielu aspektów budownictwa.

Czym jest zagęszczarka gruntu?

Zagęszczarki to specjalistyczne maszyny budowlane, służące do ubijania gruntu poprzez usuwanie spod jego powierzchni cząsteczek wody i powietrza. Proces ten przebiega na skutek intensywnych wibracji i dużego nacisku miejscowego na podłoże. Działają na zasadzie generowania wibracji, które, przemieszczając się w dół, powodują upakowanie cząstek materiału, z którymi mają kontakt. W zależności od modelu, pojedyncza zagęszczarka jest w stanie zagęścić nawet kilkaset metrów kwadratowych gruntu w ciągu godziny. Zagęszczarki gruntu są jednymi z najbardziej obciążonych urządzeń budowlanych, dlatego też wymagają ścisłego stosowania się do zaleceń producenta, czyli instrukcji obsługi.

Rodzaje zagęszczarek

Wybór odpowiedniej zagęszczarki uzależniony jest przede wszystkim od rodzaju gruntu i powierzchni terenu, na którym będzie pracowała, jak również od rodzaju nawierzchni końcowej. Zasadniczo zagęszczarki gruntu dzieli się na kilka podstawowych typów:

• Zagęszczarki stopowe (tzw. skoczki lub ubijaki)
• Zagęszczarki płytowe, które dzielą się na:
  • Jednokierunkowe
  • Dwukierunkowe (rewersyjne)
• Zagęszczarki podwieszane

Każda z tych maszyn ma swoje konkretne właściwości i różni się od pozostałych głównie masą, wielkością płyty roboczej oraz sposobem obsługi. Poszczególne rodzaje zagęszczarek pozwalają na efektywne usunięcie pustek powietrznych z gruntu i jego ujednorodnienie, co znacząco wpływa na późniejszą stabilność i trwałość wykonanej konstrukcji.

Zagęszczarki stopowe

Zagęszczarki stopowe, określane również jako skoczki, przeznaczone są do zagęszczania gruntów spoistych oraz wykonywania prac w wąskich wykopach i trudno dostępnych miejscach. Charakteryzują się pionowym ruchem ubijaka i wysoką częstotliwością uderzeń, co pozwala na skuteczne zagęszczanie w głębokich warstwach gruntu. Konstrukcja skoczka zapewnia dużą siłę oddziaływania punktowego. Najczęściej osiągają masę od 30 do nieco ponad 100 kg i są wyposażone w silniki benzynowe, choć cięższe modele mogą być napędzane silnikami Diesla.

Zagęszczarki jednokierunkowe

Zagęszczarki jednokierunkowe to najprostszy i najbardziej popularny typ wśród maszyn do zagęszczania gruntu. Pracują wyłącznie w jednym kierunku (do przodu), co przekłada się na ich kompaktowość i łatwość obsługi. Dedykowane są do zagęszczania cienkich warstw materiałów niespoistych, takich jak piasek, tłuczeń czy żwir. Doskonale sprawdzają się jako zagęszczarki do kostki, podczas wykonywania ścieżek, chodników oraz przy drobnych pracach ogólnobudowlanych. Lżejsze modele, takie jak Pezal PC60-KG160, PC90-KG200 i PC100-PG200, przy zastosowaniu elastomeru (specjalnej przekładki gumowej), doskonale nadają się do wyrównywania nawierzchni z kostki brukowej i betonowej. Zagęszczarki jednokierunkowe mogą osiągać wagę nawet do 260 kg.

Zagęszczarki podwieszane

Do bardziej specjalistycznych urządzeń zaliczają się zagęszczarki podwieszane. Są to maszyny stworzone do ubijania gruntu, które podwiesza się pod różnego rodzaju maszyny budowlane wyposażone w system hydrauliczny, np. minikoparki. Dzięki temu zagęszczarkami podwieszanymi można zagęszczać trudno dostępne miejsca i połacie ziemi o dużym nachyleniu czy nieregularnym kształcie.

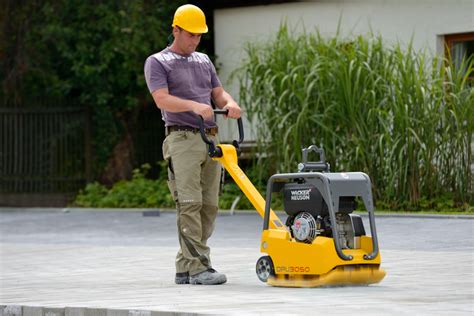

Zagęszczarka Rewersyjna (Dwukierunkowa): Serce Budowy

Zagęszczarki rewersyjne, określane również jako dwukierunkowe, są kluczowymi maszynami na większości placów budowy. Ich specyfika pozwala na znacznie szerszy zakres zastosowań i wyższą efektywność pracy.

Definicja i zasada działania rewersu

Zagęszczarki rewersyjne to maszyny budowlane, które charakteryzują się dwukierunkowym trybem pracy, czyli dysponują biegiem wstecznym. Rewers to funkcja pozwalająca na poruszanie się maszyny w kierunku wstecznym, co znacząco zwiększa zasięg manewrowy urządzenia. Schemat działania rewersu jest względnie prosty: operator maszyny przy pomocy specjalnej dźwigni (przełącznika kierunku jazdy) umieszczonej na dyszlu, steruje kierunkiem poruszania się urządzenia. Wychylenie dźwigni do przodu lub do tyłu powoduje ruch maszyny w tym samym kierunku. Z kolei manetka pozostawiona w pozycji neutralnej sprawia, że maszyna pozostaje w bezruchu.

Kluczowe cechy i zalety zagęszczarek rewersyjnych

W porównaniu do modeli jednokierunkowych, zagęszczarki rewersyjne charakteryzują się większą masą i siłą odśrodkową, co pozwala na pracę w trudniejszych warunkach gruntowych oraz na większej głębokości. Dzięki funkcji zmiany kierunku działania, maszyna może wykonywać wielokrotne przejazdy po tej samej powierzchni bez konieczności jej ręcznego przestawiania, co znacząco zwiększa efektywność pracy, zwłaszcza przy zagęszczaniu większych powierzchni. Dwa tryby pracy zagęszczarki pozwalają na płynny ruch do przodu i wstecz bez konieczności zawracania maszyną (co jest wymagane w zagęszczarkach jednokierunkowych).

Zagęszczarki rewersyjne słyną z ogromnej wydajności powierzchniowej. Przystosowane są do zagęszczania gruntu na dużym obszarze, a ich duży ciężar, sięgający nawet 1 tony, przekłada się na doskonałe rezultaty już w pojedynczym przebiegu. Charakteryzują się zarówno wysoką siłą odśrodkową (np. 45 i 50 kN dla ciężkich modeli Pezal), jak i wydajnością sięgającą 669 do 693 m kw. na godzinę. Zagęszczanie w kierunku wstecznym pozwala na równie skuteczne ubijanie podłoża, co praca w kierunku do przodu. Jedną z największych zalet tych urządzeń jest solidna konstrukcja, która przyczynia się do wydłużenia ich żywotności.

Obszary Zastosowań Zagęszczarek Rewersyjnych

Funkcjonalność zagęszczarek rewersyjnych sprawia, że są one niezastąpione w wielu rodzajach prac budowlanych.

Prace drogowe i infrastrukturalne

Zagęszczarki rewersyjne do gruntu wykorzystywane są najczęściej podczas przygotowania gruntu pod nawierzchnię asfaltową lub tory kolejowe, oraz przy naprawach nawierzchni dróg, wałów, ulic, boisk i nasypów. Trwałość nawierzchni odgrywa ogromną rolę w robotach drogowych, dlatego do stabilizacji gruntu pod budowę dróg wykorzystuje się ciężkie i duże maszyny tego typu. Systematyczna naprawa dróg również wymaga zastosowania większych lub mniejszych zagęszczarek wibracyjnych. Z pomocą zwykłych zagęszczarek płytowych można zagęszczać również asfalt, wyposażając je w specjalne zasobniki i opryskiwacze z wodą.

Przygotowanie podłoża pod wylewki i fundamenty

Modele rewersyjne okazują się najlepsze do zagęszczania powierzchni parkingów lub placów przeznaczonych pod wylewkę cementową. Są również niezbędne podczas prac takich jak budowa garaży, altan czy biur ogrodowych, gdzie wymagane jest odpowiednie przygotowanie gruntu, piasku lub asfaltu. Zagęszczarka rewersyjna Pezal PCP170-KG280 jest niezastąpiona podczas zagęszczania nawierzchni przeznaczonych pod wylewkę betonową.

Inne specjalistyczne zastosowania

Ze względu na możliwość łatwego manewrowania (jazda do przodu i do tyłu), zagęszczarki rewersyjne są przydatne zwłaszcza w trudno dostępnych miejscach. Ciężkie maszyny rewersyjne doskonale nadają się do pracy na budowach, wszelkich remontów dróg, linii kolejowych i innych dużych inwestycji. Zagęszczarki rewersyjne są wykorzystywane do lekkich prac budowlanych, a także tych najcięższych, gdzie wymagana jest duża siła.

Wybór Odpowiedniej Zagęszczarki Rewersyjnej

Wybór odpowiedniej zagęszczarki jest decydujący dla efektywności i bezpieczeństwa prac.

Kryteria doboru

Wybierając maszynę, trzeba uwzględnić jej specyfikę pracy, rodzaj gruntu, jego wilgotność, głębokość warstw oraz dostępność przestrzeni roboczej. Od tego zależeć będzie m.in. ogólna wydajność i ekonomiczna opłacalność pracy. Poszukiwanie odpowiedniego sprzętu do zagęszczania gruntu może być wyzwaniem, zwłaszcza bez dogłębnej wiedzy o tym, jak działają poszczególne maszyny.

Waga i wydajność a zastosowanie

Zagęszczarki rewersyjne o standardowym sposobie zagęszczania mają przekrój wagowy od 120 nawet do 600 kg. Do efektywnego przygotowania podbudowy zaleca się użycie zagęszczarki ciężkiej o wadze mieszczącej się w przedziale od 300 do 500 kg. Zagęszczarki o masie 500 kg to maszyny przeznaczone do zagęszczania gruntu na sporej powierzchni. Taka zagęszczarka charakteryzuje się mocnym silnikiem, zapewniającym odpowiednią siłę wibracji i docisku. Modele te, choć mocne, mogą palić nawet do 2,5 l/h.

Poniższa tabela przedstawia ogólne zalecenia dotyczące doboru zagęszczarki do rodzaju materiału:

Przykładowe modele i ich specyfikacje

Na rynku dostępne są liczne modele zagęszczarek rewersyjnych, oferujące zróżnicowane parametry:

• Pezal PCP170-KM178F, PCP170-KG280 i PCP170-GX270: Siła odśrodkowa wynosi 30,5 kN, wydajność około 650 m kw. na godzinę.
• Pezal PCeP330-KM186FE, PCeP420-KM-186FE (z silnikiem diesla) oraz PCeP340-KG390E (z silnikami benzynowymi): Ważące ponad 300 i 400 kg maszyny z silnikami Kipor. Charakteryzują się siłą odśrodkową 45 i 50 kN oraz wydajnością do 693 m kw. na godzinę.
• Wacker Neuson DPU 6555 HEH: Profesjonalna maszyna o masie 495 kg, silnik Hatz o mocy 10,1 kW, prędkość do 28 m/min. Płyta robocza 710 mm, siła odśrodkowa 65 kN. Wyposażona w czuwak, ramę ochronną silnika, niskie wibracje (HAV poniżej 2,5 m/s²) i regulację wysokości uchwytu.
• Wacker Neuson DPU 6555 Hech: Model o masie 497 kg, zapewnia wysoki stopień zagęszczenia podłoża w tempie do 1200 m² na godzinę. Płyta robocza 900 mm x 710 mm (z poszerzeniami) napędzana silnikiem diesla o mocy 13,7 KM. Posiada uchwyty tłumiące drgania i kontrolę zagęszczania Compatec.
• Weber CR 7: Popularna maszyna marki Weber MT o dużej wydajności, idealna do robót drogowych i układania kostki brukowej. Wyposażona w rękojeść z izolacją wibracji, regulowany dyszel sterowania, hydrauliczne przełączanie kierunku jazdy, rozrusznik elektryczny z licznikiem motogodzin.

Nowoczesne zagęszczarki oferują szereg udogodnień, takich jak zintegrowany system jezdny, amortyzacja uchwytu minimalizująca zmęczenie operatora oraz płyty dolne wykonane z żeliwa sferoidalnego lub wysokiej jakości materiałów odpornych na zużycie.

Akcesoria dodatkowe

W przypadku ubijania kostki brukowej lub podobnej nawierzchni, należy wcześniej zamontować na płycie zagęszczarki elastomer (specjalną przekładkę gumową). Jeśli natomiast zagęszczarka ma służyć do zagęszczania asfaltu, należy ją wyposażyć w specjalne zasobniki i opryskiwacze z wodą.

Prawidłowa Eksploatacja i Bezpieczeństwo Pracy z Zagęszczarką

Zagęszczarki to urządzenia o dużej mocy, dlatego ich prawidłowa eksploatacja i przestrzeganie zasad bezpieczeństwa są kluczowe.

Czynności przed uruchomieniem

Każdorazowo pracę zagęszczarką należy zacząć od sprawdzenia poziomu oleju w silniku (np. zalecany SAE 15W40 mineralny marek Shell, Castrol, Aral, Mobil) oraz w wibratorze. W zależności od stanu, należy uzupełnić braki bądź odlać nadmiar do wysokości wyznaczonego pułapu. Następnie w razie potrzeby należy uzupełnić paliwo, którego absolutnie nie wolno dolewać w czasie pracy silnika. Po skończeniu pracy lub w czasie dłuższych przerw należy pamiętać, by zamykać zawór dopływu paliwa.

Kolejnymi krokami jest sprawdzenie:

• poduszek (wibroizolatorów);
• osiowości kół przekładni pasowej - pasek nie może pracować po skosie;
• napięcia paska klinowego (po 50 godzinach pracy) - w połowie odległości między kołami przekładni przy nacisku palcem, pasek powinien ugiąć się na ok. 10-11 mm;
• filtra powietrza i oleju (stosowany wyłącznie w silnikach Diesla) - jeżeli zamontowany jest olejowy filtr powietrza, wykluczone jest uruchamianie silnika, gdy nie ma w nim oleju.

Oczywiście nie należy zapomnieć o kontroli wizualnej zagęszczarki, tj. czy nie są widoczne wycieki oleju z silnika i wibratora, oraz czy wszystkie przewody, zaciski, osłony i śruby są dokręcone.

Wskazówki i zakazy podczas pracy

Po dokonanym przeglądzie można uruchomić urządzenie. Jeśli zagęszczarka używana jest po raz pierwszy, zaleca się włączyć silnik na wolnych obrotach przez 10 godzin w celu dotarcia napędu, a po następnych 10 godzinach wymienić olej. Istotne jest używanie maszyny zgodnie ze wskazówkami zawartymi w instrukcji obsługi. W trakcie pracy zagęszczarki gruntu zabronione jest operowanie sprzętem na półobrotach. Niedostosowanie się do tego zakazu skutkuje wprowadzeniem dużych drgań rezonansowych do elementów zagęszczarki, w efekcie czego może dojść do uszkodzeń maszyny i powstania obrażeń u operatora. Kolejną niedopuszczalną rzeczą jest uruchamianie silnika w przypadku braku filtra powietrza, co może spowodować przedwczesne zużycie lub nawet uszkodzenie silnika.

Bezpieczeństwo operatora

Ze względu na wibracyjny charakter działania zagęszczarki oraz silne oddziaływanie drgań na operatora, czas ciągłej pracy jednej osoby nie powinien przekraczać 4 godzin. Ponadto osoba taka powinna używać rękawic ochronnych oraz specjalnych słuchawek o skuteczności tłumienia dźwięków powyżej 10 dBA, a także obuwia roboczego ze stalowym noskiem i okularów ochronnych. Nie wolno również dopuszczać do pracy z zagęszczarką osób, które nie zostały odpowiednio przeszkolone. Maszyny spalinowe (benzynowe lub z silnikiem Diesla) należy używać wyłącznie w dobrze wentylowanych pomieszczeniach; do prac w zamkniętych przestrzeniach wybieraj zagęszczarki elektryczne. Podczas pracy trzymaj urządzenie obiema rękami i utrzymuj stabilną pozycję ciała. Upewnij się, że miejsce pracy jest wolne od przeszkód i stromych zboczy.

Sumienne stosowanie się do przedstawionych zasad znacznie zmniejsza prawdopodobieństwo wystąpienia awarii zagęszczarki gruntu.

Konserwacja i Serwis Zagęszczarek

Regularna konserwacja i serwis zagęszczarek są kluczowe dla ich długiej żywotności i niezawodności.

Wymiana oleju i filtry

Wymiana oleju w silniku powinna odbywać się raz na trzy miesiące lub co 50 roboczogodzin - zawsze na ciepłym silniku. Do wibratorów w zagęszczarkach stosuje się olej o odpowiedniej lepkości i właściwościach smarujących. Zazwyczaj jest to olej silnikowy wysokiej jakości, przeznaczony do pracy w trudnych warunkach, np. SAE 10W40 (Titan Cargo Maxx Fusch Diesel) lub półsyntetyczny SAE 10W30. Ilość oleju wymaganego do wibratora zależy od modelu; np. dla zagęszczarek Wacker Neuson od modelu 4045 do 6555 zaleca się 0,75 litra oleju, a dla modeli 2540 do 3760 - 0,6 litra. Co około 50-100 godzin pracy (lub zgodnie z instrukcją) zaleca się sprawdzić stan paska klinowego oraz jego naciąg.

Serwis i typowe problemy

Pierwszy przegląd lub serwis zagęszczarki najczęściej jest zalecany po około 30 motogodzinach lub 6 miesiącach użytkowania. W przypadku, gdy zagęszczarka nie chce jechać, może być to spowodowane zerwanym lub źle naciągniętym paskiem, uszkodzonym wewnątrz wibratorem lub problemami z silnikiem (np. uszkodzony gaźnik, świeca do wymiany). Większość popularnych części, takich jak filtry, świece zapłonowe, paski napędowe, amortyzatory, elementy wibracyjne czy oleje, zazwyczaj są szybko dostępne.

Najczęściej Zadawane Pytania (FAQ)

Jaka jest różnica między zagęszczarką płytową a zagęszczarką stopową?

Zagęszczarki płytowe mają większą powierzchnię roboczą i oferują większą wydajność powierzchniową niż tzw. skoczki. Z kolei zagęszczarki stopowe, dzięki wąskiej konstrukcji, lepiej sprawdzą się podczas pracy w ciasnych przestrzeniach, np. w wykopach.

Czy zagęszczarki można używać na każdym rodzaju gruntu?

Zagęszczarki przystosowane są do ubijania raczej zwięzłego gruntu, który zachowuje swoją strukturę niezależnie od panujących warunków. Tym samym nie zaleca się zagęszczania w ten sposób np. terenów bagnistych czy mokradeł. Zagęszczarki przystosowane są do ubijania czarnej ziemi, podłoży kamienistych, tłucznia, asfaltu, mas bitumicznych, betonu czy kostki brukowej.

Czy mogę użyć benzynowej zagęszczarki w pomieszczeniach?

Zagęszczarki benzynowe, podobnie jak te z silnikami wysokoprężnymi, emitują szkodliwe dla zdrowia spaliny. Praca tymi urządzeniami w pomieszczeniach zamkniętych jest całkowicie niedopuszczalna. W takich sytuacjach zaleca się korzystanie z zagęszczarek elektrycznych (przewodowych lub akumulatorowych).

Czy zagęszczarki można wynająć?

Wynajem zagęszczarek to popularna usługa dostępna w niemal wszystkich wypożyczalniach sprzętu budowlanego. Ceny wynajmu zagęszczarki przeważnie wahają się w granicach 100-200 zł/dobę, w zależności od rodzaju wynajmowanego sprzętu - droższe będą modele rewersyjne, a tańsze skoczki lub wersje jednokierunkowe.

Czy rewers wpływa na jakość zagęszczania gruntu?

Zagęszczanie w kierunku wstecznym pozwala na równie skuteczne ubijanie podłoża, co praca w kierunku do przodu. Ta unikalna cecha zagęszczarek dwukierunkowych przydaje się szczególnie na obszarach o dużej powierzchni, zwiększając efektywność pracy.

Czy rewers jest standardowym wyposażeniem zagęszczarek?

Funkcja rewersu dostępna jest wyłącznie w niektórych modelach zagęszczarek płytowych - dwukierunkowych. Z uwagi na swoją wagę i bardziej skomplikowany mechanizm wibracyjny, maszyny rewersyjne są znacznie droższe od jednokierunkowych odpowiedników.

Jak często należy serwisować mechanizm rewersu w zagęszczarce?

Informacje na temat bieżącej obsługi zagęszczarki oraz harmonogram czynności serwisowych powinny znajdować się w instrukcji obsługi danego urządzenia. Producenci zalecają różne interwały czasowe i zakres prac serwisowych. Niemniej zaleca się, aby co około 200-300 godzin pracy dokonać przeglądu tego mechanizmu.

Czy do pracy z zagęszczarką wymagane są uprawnienia?

Do pracy przy zagęszczarce nie są wymagane uprawnienia ani specjalne zaświadczenia, jednak kluczowe jest odpowiednie przeszkolenie operatora i znajomość instrukcji obsługi.

Czy zagęszczarka jest gotowa do pracy zaraz po zakupie, czy trzeba ją docierać?

Większość nowoczesnych silników w zagęszczarkach jest gotowa do pracy i nie wymaga specjalnego docierania. Jednakże, jeśli zagęszczarka używana jest po raz pierwszy, niektórzy producenci zalecają włączenie silnika na wolnych obrotach przez 10 godzin w celu dotarcia napędu, a po kolejnych 10 godzinach wymianę oleju.
