Zagęszczarki Stopowe (Skoczki): Charakterystyka, Dane Techniczne i Zastosowanie

Zagęszczarka stopowa, znana również jako skoczek, ubijak lub stopa wibracyjna, to kluczowe urządzenie na każdej budowie, zwłaszcza tam, gdzie standardowe zagęszczarki płytowe nie są wystarczające. Jego głównym zadaniem jest zwiększenie gęstości gruntu, piasku, żwiru czy podsypki oraz poprawa nośności materiału poprzez takie ułożenie cząstek gruntu, by stanowiły zwartą powierzchnię.

Czym Jest Zagęszczarka Stopowa i Jak Działa?

Zagęszczarka stopowa to urządzenie o niewielkim i kompaktowym rozmiarze, które charakteryzuje się odmiennym mechanizmem działania niż zagęszczarki płytowe. Kluczowa różnica tkwi w sposobie zagęszczania. Zamiast wibracji o wysokiej częstotliwości, skoczek generuje silne, pionowe uderzenia o dużej amplitudzie. To właśnie te skoncentrowane uderzenia są kluczowymi parametrami świadczącymi o sile zagęszczania.

Zaletą zagęszczarki stopowej jest mała wielkość stopy, która umożliwia dotarcie do każdego, nawet bardzo ciasnego miejsca. Ubijak pozwala na zagęszczanie powierzchni, gdzie konieczne jest delikatne popychanie lub przechylanie maszyny, w przeciwieństwie do tradycyjnych zagęszczarek odśrodkowych, które ciągną do przodu lub tyłu.

Kluczowe Parametry Techniczne Zagęszczarek Stopowych

Waga i Siła Zagęszczania

Waga zagęszczarki stopowej ma bezpośredni wpływ na jej siłę uderzenia i efektywność pracy. Modele występują w szerokim zakresie wagowym, od lekkich urządzeń o masie około 29 kg do cięższych, dochodzących do 80 kg, a nawet 102 kg w specjalistycznych zastosowaniach. Przykładowo, zagęszczarka stopowa Ammann ATR 30 waży 29 kg, natomiast Bomag BT 65 oraz Ammann ATR 68 P Premium osiągają masę 68 kg. Ubijak stopowy Zipper ZI-RAM80C waży 80 kg.

Siła zagęszczania, czyli siła uderzenia, to parametr wyrażany w kiloniutonach (kN). Na rynku dostępne są modele oferujące siłę od 10 kN (np. Meyer UB80) do 17 kN (np. Wacker Neuson BS 62-2/28, Bomag BT 65). Głębokość zagęszczania terenu zazwyczaj wynosi od 30 cm do 60 cm.

Wymiary Stopy Wibracyjnej

Wielkość stopy wibracyjnej jest kluczowa dla możliwości manewrowania w ograniczonych przestrzeniach. Zagęszczarki stopowe posiadają małe płyty, których wymiary zazwyczaj mieszczą się w przedziałach:

• Długość: od 190 mm do 360 mm
• Szerokość: od 285 mm do 350 mm

Mniejsze stopy często sprawdzają się lepiej, ponieważ łatwiej nimi dotrzeć do trudno dostępnych miejsc, co jest jedną z głównych zalet skoczków.

Rodzaje Silników i Paliwo

Silnik to najważniejszy element ubijaka, odpowiadający za jego niską awaryjność i wysoką wydajność pracy. Na rynku wyróżnia się dwa główne typy silników stosowanych w zagęszczarkach stopowych:

• Silniki dwusuwowe (2-suwowe): Cenione za możliwość pracy pod dużym kątem. Tradycyjne modele, np. Wacker Neuson serii BS-2, wymagają mieszanki paliwowej (benzyna + olej w proporcjach 1:50 lub 1:100).
• Silniki czterosuwowe (4-suwowe): Nowoczesne i bardziej ekonomiczne, zużywają mniej paliwa. Pracują na czystej benzynie bezołowiowej 95/98. Przykłady to silniki Honda GXR120 (Weber SRV 620, Ammann ATR 68 P Premium) lub Honda GX35/GX100 (Ammann ATR 30, ATR 60 Classic). Marki takie jak Swepac również montują silniki Honda. Często są wyposażone w czujnik poziomu oleju.

Moc silnika waha się, przykładowo, od 6.5 KM (Meyer UB80) do 2.2 kW (Ammann ATR 68 Classic).

Częstotliwość Uderzeń

Częstotliwość uderzeń stopy wibracyjnej ma bardzo duże znaczenie, określając, ile razy stopa ma kontakt z podłożem w danej jednostce czasu. Stopa wibracyjna o wadze od 50 do 70 kg może osiągać częstotliwość uderzeń o wartości 600-700 na minutę. Ten parametr bezpośrednio wpływa na głębokość zagęszczania terenu.

Cechy Konstrukcyjne i Ergonomia

Współczesne zagęszczarki stopowe są projektowane z myślą o długiej i bezpiecznej pracy, z zachowaniem zasad ergonomii:

• Składana rączka: Specjalna 2-częściowa składana rączka ułatwia transport oraz przechowywanie, pozwalając na uzyskanie kompaktowych wymiarów. Rączka często posiada miękką piankę antypoślizgową dla zwiększenia komfortu oraz regulację prędkości.
• System antywibracyjny: Redukuje i tłumi drgania przenoszone na uchwyt, co znacznie zwiększa komfort pracy, zwłaszcza przy długotrwałym użytkowaniu.
• Wzmocniona amortyzacja: Poprawia trwałość i komfort obsługi, redukując zmęczenie operatora.
• Wytrzymała wzbudnica: Stalowa, mocna i trwała wzbudnica jest odpowiedzialna za generowanie wibracji urządzenia, zapewniając bezawaryjność.
• Wygodne sterowanie: Manetka gazu i włącznik zapłonu często są umieszczone na rączce, co poprawia ergonomię, wygodę użytkowania i bezpieczeństwo.
• Koła transportowe: Umożliwiają łatwe przemieszczanie ciężkiego urządzenia, często przez jedną osobę. W wielu modelach są one gumowe, co zapewnia ich trwałość i niezawodność, a także posiadają wzmocniony system rozkładania i składania.

Zastosowanie Zagęszczarek Stopowych

Zagęszczarki stopowe znajdują zastosowanie wszędzie tam, gdzie inne typy zagęszczarek są nieefektywne lub niemożliwe do użycia ze względu na ograniczoną przestrzeń. Są idealne do:

• Zagęszczania gruntu w wąskich wykopach (np. pod wodociągi, kanalizację, instalacje).
• Prac przy fundamentach i na ostatnim etapie wykańczania podbudowy pod fundamenty.
• Zagęszczania podłoża w rowach.
• Obszarów trudno dostępnych, gdzie liczy się kompaktowy rozmiar i precyzja.
• Prac na wilgotnym i gliniastym podłożu, do którego stopa wibracyjna (duża amplituda, mała stopa) jest idealna.
• Budowy domów jednorodzinnych, parków miejskich.

Ważna uwaga: Stopy wibracyjne (skoczki) generują bardzo silne, skoncentrowane uderzenia, które mogą zniszczyć kostkę brukową. Do zagęszczania kostki brukowej zaleca się użycie zagęszczarki płytowej z matą ochronną.

Wybrane Modele i Marki Zagęszczarek Stopowych

Rynek oferuje szeroki wybór zagęszczarek stopowych od renomowanych producentów, charakteryzujących się różnymi parametrami:

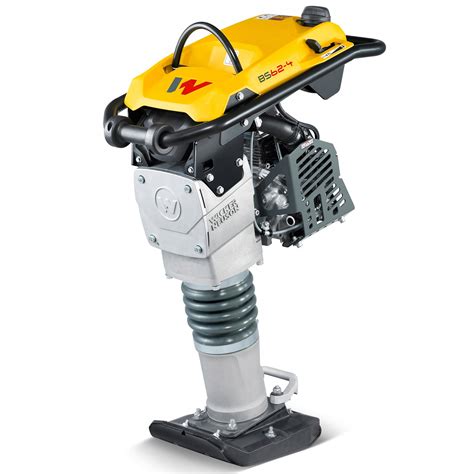

• Wacker Neuson BS 62-2/28: Maszyna o wadze 58 kg z silnikiem 2-suwowym, siłą uderzenia 17 kN. Ceniona za niezawodność, niskie wibracje i ergonomię.
• Meyer UB80: Wyposażony w silnik Loncin 6.5 KM, siłę 10kN i wzmocnioną amortyzację. Idealny do gruntu, piasku i podsypki.
• Weber SRV 620: Maszyna z silnikiem Honda GXR 120 (4-suwowym), dedykowanym do pracy w pionie, co eliminuje ryzyko zalania świecy.
• Ammann ATR: Seria obejmująca modele takie jak ATR 30 (29 kg, silnik Honda GX 35, do wąskich wykopów), ATR 60 Classic (62 kg, Honda GX 100, 11,5 kN) oraz ATR 68 P Premium (68 kg, Honda GXR120, 13 kN), będący liderem wydajności i komfortu pracy.
• Bomag BT: Modele takie jak Bomag BT 60 (58 kg) i Bomag BT 65 (68 kg, 17 kN), znane z niemieckiej jakości, niezawodności i komfortu pracy.
• Zipper ZI-RAM80C: Ubijak stopowy o wadze 80 kg, wykonany z najwyższej klasy materiałów, wszechstronny i komfortowy w użytkowaniu.
• Swepac: Marka oferująca produkty z silnikami Honda, gwarantującymi wieloletnią pracę.

Transport Zagęszczarki Stopowej

Ze względu na wagę zagęszczarki stopowej, która może wynosić od kilkudziesięciu do ponad stu kilogramów, transport wymaga odpowiedniego przygotowania. Maszynę można przewieźć busem typu Volkswagen Transporter lub na przyczepce. Ze względu na duży ciężar urządzenia zaleca się załadunek i rozładunek w co najmniej dwie osoby. Składana rączka znacznie ułatwia transport i przechowywanie, sprawiając, że urządzenie zajmuje mniej miejsca.
