Zagęszczarka stopowa – zastosowanie i charakterystyka

Każda konstrukcja budowlana, niezależnie od jej rozmiarów, wymaga odpowiednio przygotowanego gruntu. Zwarta, pozbawiona wody i powietrza powierzchnia stanowi gwarancję stabilności, bezpieczeństwa i trwałości danego obiektu. Aby osiągnąć odpowiedni poziom zagęszczenia gruntu, konieczne jest zastosowanie zagęszczarki gruntu. Wśród nich wyróżnia się zagęszczarki stopowe, znane również jako ubijaki wibracyjne lub skoczki, które są niezastąpionym sprzętem w branży budowlanej.

Czym jest zagęszczarka stopowa?

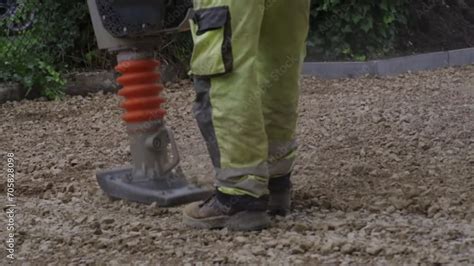

Zagęszczarka stopowa to maszyna budowlana wytwarzająca wibracje, dzięki którym możliwe jest mechaniczne zagęszczanie gruntu, czyli usunięcie z niego wody i powietrza. Urządzenie posiada niedużą płytę wibracyjną (stopę), której pionowy ruch o wysokiej sile nacisku i częstotliwości uderzeń efektywnie zagęszcza nawet spoiste i wilgotne grunty. Skoczek ubijak jest szczególnie efektywny podczas prac na gruntach spoistych, takich jak glina czy iły, które wymagają większej siły udaru.

Zasada działania

Zasada działania zagęszczarek stopowych jest podobna do sposobu działania innych zagęszczarek gruntu, takich jak zagęszczarki jednokierunkowe i rewersyjne. Silnik ubijaka przenosi moc poprzez układ uderzeniowy i stopę wibracyjną, generując siłę odśrodkową, inaczej nazywaną siłą uderzeniową. Ruch posuwisto-zwrotny o dużej amplitudzie i niskiej częstotliwości przekazuje siłę wymuszającą z przekładni na grunt poprzez niewielkich rozmiarów płytę denną. Dzięki zastosowaniu sprzęgła odśrodkowego, silnik nie przekazuje na stopę swojej mocy podczas pracy na wolnych obrotach; dopiero wraz z ich zwiększeniem następuje załączenie sprzęgła.

Zagęszczarki stopowe pozwalają na zagęszczenie podłoża z częstotliwością około 600-700 uderzeń na minutę. Im większa częstotliwość, tym lepszy efekt zagęszczenia w pojedynczym przebiegu. Siła odśrodkowa urządzenia określa natomiast energię przekazywaną na podłoże za pośrednictwem stopy ubijaka. W przeciwieństwie do większych zagęszczarek z płytą wibracyjną, energia ubijaka skupia się na mniejszym obszarze, co sprawia, że skoczki lepiej sprawdzają się podczas zagęszczania zwartego gruntu. Z racji swojej charakterystyki pracy nie sprawdzą się jednak na podłożu sypkim o luźnej konsystencji.

Budowa i parametry

Ubijak stopowy to urządzenie, wyróżniające się swoją pionową, wąską budową, która umożliwia wygodne manewrowanie sprzętem na trudnym terenie. Najczęściej sercem maszyny jest silnik spalinowy, wytwarzający określoną moc, która zostaje przeniesiona na niedużą płytę roboczą. Na rynku dostępne są również urządzenia zasilane akumulatorowo, które nie emitują spalin i można z nich korzystać w pomieszczeniach o niskiej wentylacji. Producenci oferują również cięższe maszyny z silnikami Diesla.

Waga zagęszczarek stopowych zazwyczaj nie przekracza 100 kg, choć najczęściej stosowanymi są ubijaki o wadze około 70 kg. Warto wspomnieć również o szerokości stopy, która może mieć od 190 mm do 280 mm. Mniejsze stopy nierzadko sprawdzają się lepiej, ponieważ łatwiej nimi dotrzeć do trudno dostępnych miejsc. Optymalna głębokość zagęszczania, możliwa do osiągnięcia w trakcie pracy, zazwyczaj wynosi 50-60 cm.

Zastosowanie zagęszczarek stopowych

Zagęszczarki stopowe, zwane również ubijakami, są powszechnie stosowane na każdej budowie. Ich zadaniem jest zwiększenie gęstości gruntu oraz nośności materiału i takie ułożenie cząstek gruntu, by stanowiły zwartą powierzchnię. Dzięki swoim kompaktowym rozmiarom i dużej sile ubijania, sprawdzają się tam, gdzie wymagane jest precyzyjne zagęszczenie gruntu w trudno dostępnych miejscach.

W pracach budowlanych

• Budowa dróg i autostrad: Są wykorzystywane do ubijania warstw podbudowy, czyli gruntu nośnego znajdującego się bezpośrednio pod warstwą asfaltu lub betonu.
• Budowa domów i obiektów przemysłowych: Niezbędne podczas budowy domów jednorodzinnych, budynków wielorodzinnych oraz obiektów przemysłowych do przygotowania podłoża pod fundamenty.
• Roboty ziemne i melioracyjne: Służą do przygotowania terenu pod dalsze prace budowlane, takie jak wykopy czy nasypy.
• Wykopy pod instalacje: W przypadku wykopów pod instalacje energetyczne, wodne, kanalizacyjne i gazowe, ich niewielkie rozmiary umożliwiają dotarcie do trudno dostępnych miejsc. Doskonale sprawdzają się podczas zagęszczania podłoża przy układaniu kanalizacji i innych instalacji podziemnych, a także przy tworzeniu rowów i montowaniu szamba.

W pracach brukarskich

Ubijaki są najczęściej stosowane w pracach brukarskich, drogowych oraz wszędzie tam, gdzie nie można obejść się bez silnego zagęszczenia gruntu, np. przy układaniu kostki brukowej, chodników i ścieżek ogrodowych. Skoczek zapewnia odpowiednie zagęszczenie przy tworzeniu ścieżek, chodników oraz placów. Za jego pomocą zagęszczane są warstwy podbudowy.

W pracach ogrodniczych i renowacyjnych

Zagęszczarki stopowe znajdują również zastosowanie w pracach ogrodniczych oraz renowacyjnych. W przypadku zakładania ogrodów, parków czy skwerów, urządzenia te są wykorzystywane do przygotowania terenu pod ścieżki, place zabaw czy altany.

Wybór zagęszczarki stopowej

Ostateczny wybór między zagęszczarką stopową a innymi rodzajami zagęszczarek, takimi jak zagęszczarka jednokierunkowa, zależy od specyficznych wymagań projektu, dostępności przestrzeni roboczej i rodzaju podłoża. Warto skonsultować się z ekspertem lub specjalistą budowlanym, aby dokonać odpowiedniego wyboru.

Kluczowe parametry doboru

• Rodzaj silnika:
  • Silniki benzynowe: ważą mniej, są tańsze w eksploatacji i szybciej się rozgrzewają. Wyróżniamy silniki dwusuwowe (wymagające dodatkowego smarowania olejem w formie mieszanki, mogą pracować w każdym położeniu) oraz czterosuwowe (generujące mniej zanieczyszczeń, oszczędniejsze, eliminujące konieczność stosowania dodatkowego oleju, ale z ograniczonym zakresem przechyłu pracy).
  • Silniki Diesla: charakteryzują się mniejszym spalaniem i większą trwałością, ale są cięższe i trudniejsze w prowadzeniu.
  • Napęd akumulatorowy: nie emitują spalin, można z nich korzystać w pomieszczeniach o niskiej wentylacji, silnik nie wymaga konserwacji, a akumulator pozwala na ok. 30 minut nieprzerwanej pracy.
• Szerokość stopy wibracyjnej: Najczęściej do 280 mm, powinna być uzależniona od docelowej powierzchni i głębokości zagęszczenia. Mniejsze zagęszczarki dobrze sprawdzą się do ubijania podłoża pod niewielki chodnik, prace przy budowie kanalizacji lub wykopach fundamentowych.
• Masa urządzenia: Lżejsze warianty (ok. 70 kg) najlepiej sprawdzają się w wąskich miejscach i przejściach. Zagęszczarki o masie przekraczającej 100 kg to dobre rozwiązanie do użytku przydomowego i na budowę. Większa masa zagęszczarki sprawi, że podłoże będzie lepiej utwardzone w krótszym czasie, ale będzie trudniejsza w manewrowaniu i transporcie.
• Częstotliwość uderzeń: Im większa, tym lepsze zagęszczenie w pojedynczym przebiegu.
• Siła odśrodkowa: Określa energię przekazywaną na podłoże. Im większa, tym grubsza warstwa podłoża może zostać utwardzona.
• Głębokość zagęszczenia i prędkość posuwu: Świadczą o maksymalnej głębokości podłoża, która może zostać zagęszczona oraz prędkości poruszania się zagęszczarki.

Porównanie z zagęszczarką płytową

Zagęszczarka stopowa nie powinna być jedynym urządzeniem zagęszczającym na wyposażeniu ekipy wykonawczej. Często zastosowanie skoczka staje się nieekonomiczne ze względu na wielkość terenu do zagęszczenia.

Użytkowanie i konserwacja

Eksploatacja urządzenia, z racji jego budowy i przeznaczenia, powinna odbywać się ściśle według zaleceń producenta. Należy również zwrócić uwagę na bezpieczeństwo użytkowania sprzętu.

• Przygotowanie do pracy: Ważny jest sposób przełączania między wolnymi a najwyższymi obrotami silnika - należy zrobić to możliwie szybko, ponieważ zbyt wolne załączenie sprzęgła może spowodować jego uszkodzenie lub uszkodzenie sprężyny. Przed przystąpieniem do ubijania ważne jest również rozgrzanie silnika; tuż po uruchomieniu należy odczekać ok. minuty.
• Transport: Maszynę należy zawsze przewozić zgodnie z zaleceniami producenta. Najlepiej przewozić ją w pozycji roboczej. Jeżeli sytuacja wymaga przewożenia w pozycji leżącej, należy pamiętać, aby gaźnik znajdował się na górze.
• Wyłączanie: Przed wyłączeniem silnika należy odczekać ok. 30 sekund i pozwolić na pracę na niskich obrotach, aby silnik ostygł po pracy na najwyższych obrotach.
• Konserwacja: Nie można zapominać o obowiązkowych czynnościach serwisowych, które określa producent sprzętu. Niewłaściwa eksploatacja urządzenia może przyczynić się do powstania poważnych usterek lub nawet unieważnienia ochrony gwarancyjnej. Nowoczesne maszyny są wyposażone w zaawansowane systemy filtracji powietrza oraz kontroli poziomu oleju, co przekłada się na wyższą niezawodność i wydłużenie okresów serwisowania.
• Bezpieczeństwo: Ubijak jest urządzeniem o dużej masie, dlatego manewrowanie nim wymaga odpowiedniej siły i wytrzymałości. Nie może być pozostawiona bez nadzoru z uruchomionym silnikiem. Podczas pracy na ostrych zboczach należy zachować szczególną ostrożność. Ze względu na znacznej wielkości siły wibracyjne oddziałujące na operatora zaleca się częste przeprowadzanie przerw.

Nowoczesne rozwiązania

Chociaż mechanizm działania zagęszczarek skoczków wydaje się być prosty, to nowoczesne maszyny tego typu coraz częściej wyposażone są w innowacyjne systemy i funkcje, takie jak np. system tłumienia wibracji (VAS) oddziałujących na ramiona operatora. Dzięki niemu ogranicza się o 30-40% negatywny wpływ wibracji na ciało operatora, co przekłada się na możliwość dłuższej pracy z urządzeniem.

Innowacyjnym rozwiązaniem w przypadku dwusuwowych skoczków wersji PLUS od Wacker Neuson są osobne zbiorniki na paliwo oraz olej. Nie ma więc potrzeby wcześniejszego przygotowania mieszanki, ponieważ proces mieszania odbywa się samoczynnie.
