Zagęszczarka wibracyjna jest niezawodną maszyną budowlaną służącą do zagęszczania gruntu. Dzięki niej podłoże staje się stabilne i gotowe pod dalsze prace, takie jak wylewanie fundamentów czy układanie kostki brukowej. W kontekście samodzielnej budowy zagęszczarki, kluczowe jest zrozumienie jej konstrukcji, dobór odpowiednich komponentów oraz zapewnienie bezpieczeństwa i ergonomii pracy. Ten artykuł przedstawia szczegółową instrukcję budowy własnej zagęszczarki wibracyjnej, bazując na doświadczeniach użytkowników i ogólnych zasadach konstrukcji tego typu maszyn.
Konstrukcja stopy i mocowanie wibratora
Sama budowa stopy to jeden z pierwszych etapów. Wibrator, który stanowi serce urządzenia, musi być konkretnie przytwierdzony do stopy. W przypadku samodzielnej konstrukcji, użytkownik posiadający elektrowibrator (taki do stołów i form) postanowił wykorzystać go do budowy własnej zagęszczarki, zakładając osiągnięcie masy do ~50kg. W tym przypadku, silnik pięknie hulał, co świadczyło o prawidłowym mocowaniu i działaniu układu wibracyjnego.
Wyzwania związane z wibracjami i ergonomią
Jednym z kluczowych problemów, który często bywa bagatelizowany, jest kwestia tłumienia wibracji przenoszonych na operatora. Przykładowo, rączka przymocowana po dwóch stronach do urządzenia za pomocą dwóch poduszek gumowych od silnika Opla Kadetta okazała się niewystarczająca. Mimo że wydawały się być mięciutkie, urządzenie tak "wali po łapach", że nawet przez grubą gąbkę nie dało się go utrzymać. To podkreśla wagę stosowania odpowiednich systemów antywibracyjnych, takich jak tuleje lub gumowe amortyzatory, które izolują uchwyt od wibracji maszyny, poprawiając ergonomię pracy i chroniąc zdrowie operatora.
Typy wibratorów i ich zastosowanie w zagęszczarkach
Jeśli chodzi o elektryczne rozwiązanie, na rynku dostępne są gotowe elektrowibratory. Jest to "tuningowany" silnik z założonymi na dwóch końcach wirnika przeciwwagami. Takie wibratory są oczywiście o różnych wielkościach i różnią się "siłą wymuszającą". Najmniejsze mają kilkaset kilogramów siły, ale rzadko spotyka się je w "przenośnych" urządzeniach do zagęszczania. W nich częściej stosuje się normalny silnik połączony paskiem klinowym z wałkiem przypominającym wałek rozrządu.
Elektrowibratory to potężne elektromagnesy, w których pole magnetyczne wywołane przez uzwojenie zasilane prądem przemiennym powoduje wibracje mas zawieszonych sprężyście. Wałki z przeciwwagami stosuje się głównie w spalinowych wersjach zagęszczarek.
Jak działa elektrociepłownia
Rozwiązania konstrukcyjne dla wibratorów
Użytkownik pytał o możliwość budowy elektrycznego wibratora do podłoża oraz jego konstrukcyjne rozwiązania, w szczególności dotyczące mocowania mimośrodu. Rozważano dwie opcje:
- Bezpośrednio na osi silnika 2800 obr/min.
- Na osobnym wałku z przekładnią pasową zwiększającą obroty do 5000 obr/min.
W odpowiedziach wskazano, że zwykłe silniki elektryczne mogą nie wytrzymać obciążeń łożysk wynikających z wibracji. Zalecono stosowanie specjalistycznych elektrowibratorów (zmodyfikowane silniki z przeciwwagami lub urządzenia elektromagnetyczne) lub, wzorem zagęszczarek spalinowych, użycie osobnego, solidnie ułożyskowanego wałka z mimośrodem, napędzanego silnikiem (nawet ze standardowymi obrotami 2800 obr/min) poprzez pasek klinowy.
Omówiono również wytrzymałość obudów silników (żeliwne są bardziej odporne) i sposoby mocowania silników spalinowych (na gumowych poduszkach). Ostatecznie użytkownik zdecydował się na rozwiązanie z mimośrodem na niezależnym wałku napędzanym paskiem klinowym, pytając o wymaganą moc silnika (sugerowane 1.5 kW), wymiary i wagę walca mimośrodowego dla skutecznego ubicia podłoża pod kostkę betonową.
Zagęszczanie gruntu: Skuteczność i głębokość
To, na jaką głębokość zagęszczarka jest w stanie ubijać grunt, jest dyskusyjne. Ciężkie zagęszczarki o masie kilkuset kg podobno zagęszczały do metra w głąb. Lżejsze, częściej spotykane zagęszczarki z silnikami Hondy, osiągają głębokość zagęszczania rzędu 10-20 cm, podobnie jak tzw. "skoczki". Z czasem jednak, szczególnie po opadach, ziemia jeszcze osiadała. Skuteczność zależy także od rozmiaru stopy zagęszczarki.
Kluczowe części w schemacie budowy zagęszczarki
Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora. Poniżej przedstawiamy poradnik na temat konstrukcji zagęszczarek, ich głównych części oraz różnic w budowie w zależności od typu urządzenia.
Silnik
Silnik (najczęściej spalinowy czterosuwowy zasilany benzyną lub olejem napędowym, choć spotyka się też modele elektryczne) stanowi serce urządzenia - to on generuje moc wprawiającą płytę w drgania. Musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności. Silnik posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy.
Sprzęgło i układ przeniesienia napędu
Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu - dzięki temu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek podczas pracy. Wszystkie elementy przeniesienia napędu muszą być wytrzymałe, gdyż podlegają dużym obciążeniom dynamicznym.
Układ wibracyjny (wzbudnica)
To serce zagęszczarki odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Układ wibracyjny jest mocno przytwierdzony (mocowanie śrubami do ramy) i przekazuje wibracje na przylegającą do niego płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania. Dlatego cięższe maszyny o większej mocy silnika generują drgania o większej amplitudzie i sile, pozwalając na zagęszczanie grubych warstw podłoża.
Płyta robocza (płyta wibracyjna)
Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy: szersza płyta obejmuje większy obszar przy jednym przejeździe. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić). Ważne jest solidne mocowanie płyty do reszty konstrukcji, aby wytrzymało ciągłe wibracje. Często płyta jest odlewana lub spawana z specjalnej stali odpornej na ścieranie, co zapewnia jej długą żywotność.
Rama i obudowa
Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia, ponieważ musi ona przenieść siły dynamiczne podczas pracy. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
Uchwyt prowadzący (dyszel)
To długa rączka, za którą operator prowadzi maszynę. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport zagęszczarki. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty - taki system tłumienia wibracji poprawia ergonomię pracy, chroniąc zdrowie operatora i zwiększając komfort użytkowania maszyny.
Zbiornik paliwa
W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów (np. 3-5 L w mniejszych modelach, do kilkunastu litrów w największych). Zbiornik paliwa powinien być solidnie zamocowany i szczelny. Jego pojemność wpływa na czas pracy maszyny bez przerwy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
Różnice w budowie zagęszczarek: jednokierunkowe vs. rewersyjne
Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe (tzw. płytowe) oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.
Zagęszczarki płytowe jednokierunkowe
Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia manewry - urządzenie można podnieść we dwie osoby lub przynajmniej łatwo przesunąć na kołach transportowych (jeśli są na wyposażeniu). Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi - często mają składaną rączkę, można je przewieźć nawet w vanie czy na niewielkiej przyczepie.

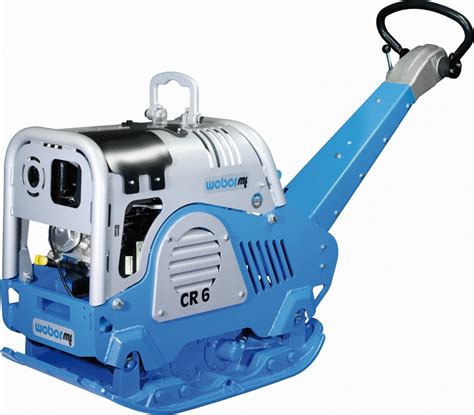

Zagęszczarki płytowe rewersyjne
To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Technicznie realizuje się to przez zastosowanie podwójnych wałków wibracyjnych o zmiennym momencie lub odwracalne sprzęgło. Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Te maszyny ważą zwykle od około 100-150 kg aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie.
Jak działa elektrociepłownia
Samodzielny wibrator do betonu na wiertarkę
Wykonanie domowego wibratora do betonu jest prostym i ekonomicznym rozwiązaniem dla osób pracujących z betonem. Ten artykuł pokazuje, jak zbudować funkcjonalny wibrator wykorzystując zwykłą wiertarkę. Zagęszczanie betonu jest kluczowym etapem każdego procesu betonowania, który eliminuje pęcherzyki powietrza i zwiększa wytrzymałość konstrukcji. Odpowiednie zagęszczenie mieszanki betonowej zapobiega powstawaniu pustek i zapewnia jednolitą strukturę materiału. Precyzyjne zagęszczenie betonu gwarantuje też lepszą przyczepność do zbrojenia. Wykonanie wibratora do betonu na wiertarkę znacząco ułatwia ten proces i pozwala uzyskać profesjonalne efekty.
Materiały i narzędzia
Do wykonania wibratora do betonu potrzebujemy kilku podstawowych elementów dostępnych w każdym sklepie budowlanym:
- Wiertarka elektryczna (min. 700W)
- Pręt metalowy (śr. 12-16mm, dł. 50-70cm)
- Rura gumowa (śr. wew. ok. 20mm, dł. 40-60cm)
- Klej montażowy (do gumy i metalu)
- Opaski zaciskowe (metalowe lub plastikowe)
Proces montażu
- Przygotowanie elementów: Przed rozpoczęciem montażu należy dokładnie odmierzyć i przyciąć pręt metalowy. Powierzchnię pręta trzeba oczyścić z rdzy i zanieczyszczeń.
- Połączenie pręta z rurą: Wsunięcie pręta do wnętrza rury gumowej. Upewnij się, że pręt jest wycentrowany i wystaje po 5cm z każdej strony. Na końcach rury nałóż cienką warstwę kleju montażowego. Dodatkowo można użyć opasek zaciskowych, aby wzmocnić połączenie.
- Mocowanie do wiertarki: Końcówkę pręta należy solidnie zamocować w uchwycie wiertarki.
Pamiętaj o zasadach bezpieczeństwa! Zawsze używaj rękawic ochronnych podczas pracy. Sprawdź szczelność wszystkich połączeń przed użyciem. Nie przekraczaj maksymalnej mocy wiertarki. Unikaj kontaktu wibratora ze zbrojeniem.
Technika zagęszczania
Prawidłowe zagęszczanie wymaga systematycznego zanurzania wibratora do betonu domowej roboty w odstępach 30-40cm. Wibrator należy wprowadzać pionowo do pełnej głębokości wylewki. DIY wibrator do betonu sprawdzi się w małych i średnich projektach. Maksymalna zalecana objętość betonu do zagęszczenia to około 2-3m³.
Częste błędy i konserwacja
Najczęstszym błędem jest zbyt słabe uszczelnienie połączeń i niedokładne zamocowanie pręta. Użytkownicy często też przekraczają dopuszczalny czas pracy wiertarki. Niewłaściwe przechowywanie może prowadzić do korozji elementów metalowych. Regularna kontrola stanu technicznego urządzenia jest kluczowa dla bezpieczeństwa i trwałości.
Wykonanie wibratora do betonu na wiertarkę to prosty sposób na profesjonalne zagęszczenie betonu przy niewielkim budżecie. Potrzebujesz zaledwie kilku podstawowych materiałów, a całkowity koszt nie powinien przekroczyć 300 zł. Proces montażu sprowadza się do trzech głównych etapów: przygotowania elementów, połączenia pręta z rurą oraz bezpiecznego mocowania do wiertarki. Pamiętaj o zachowaniu podstawowych zasad bezpieczeństwa i regularnej kontroli stanu technicznego urządzenia.
