Wibracyjne zagęszczarki i ubijaki – kompleksowy przewodnik

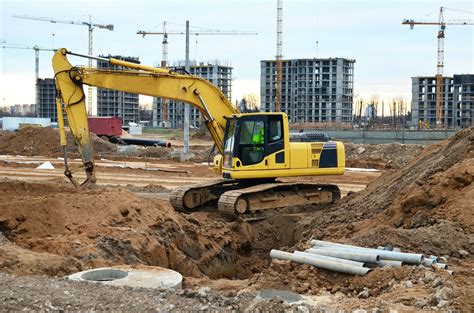

Zagęszczanie jest jednym z najważniejszych etapów wielu projektów budowlanych. Podczas zagęszczania gruntu cząstki gruntu zazębiają się, co pomaga zapobiegać osiadaniu, kurczeniu się i przesiąkaniu wody. Odpowiednio zagęszczone podłoże zapewni stabilność niezbędną do prawidłowego podparcia konstrukcji, chodników, dróg itp.

Niezależnie od rozmiaru czy rodzaju pracy, dostępne są różne opcje zagęszczania, takie jak zagęszczarki płytowe i ubijaki udarowe (znane również jako podnośniki skokowe). Używane narzędzia i wymagania dotyczące zagęszczania mogą się różnić w zależności od rodzaju prac. Oczekiwane rezultaty są jednak zawsze takie same: stworzenie solidnego, stabilnego fundamentu, zmniejszenie osiadania, zwiększenie oporu oraz ograniczenie nadmiernych i niepożądanych ruchów.

Czym jest ubijak (skoczek)?

Ubijak, często nazywany skoczkiem lub podnośnikiem skokowym, to lekka i przenośna maszyna do zagęszczania gruntu, która wykorzystuje zjawisko wibracji do zagęszczania podłoża. Jej smukła obudowa i prosta obsługa pozwalają jej dotrzeć do małych narożników, dzięki czemu idealnie nadaje się do stosowania w trudno dostępnych miejscach. Ubijaki wykorzystują duże siły uderzeniowe do mechanicznego zagęszczania gruntu, co czyni je idealnymi do budowy dróg i chodników, gdzie wymagane jest silne zagęszczenie podłoża.

Zastosowanie ubijaków

Ubijaki najlepiej sprawdzają się w specyficznych warunkach i na określonych rodzajach gruntu.

• Glina i grunty spoiste

  Glina odnosi się do rodzaju gleby o wysokiej zawartości gliny lub iłu. Idealna gleba do zagęszczania wibracyjnego musi zawierać około 13% wilgoci, ponieważ glina wymaga pewnej ilości wody, aby dobrze utrzymać cząstki gleby razem. Ubijaki wibracyjne idealnie nadają się do gruntów spoistych, ponieważ mniejszy rozmiar płyty zapewnia skoncentrowane i bezpośrednie zagęszczanie. Należy jednak unikać używania ubijaka na żwirze lub asfalcie, gdyż może to spowodować uszkodzenie maszyny.



• Ciasne przestrzenie i wykopy

  Mniejsze rozmiary ubijaków umożliwiają dotarcie do mniejszych obszarów, ciasnych miejsc i wykopów, w których zagęszczarka płytowa nie jest łatwa w manewrowaniu. Gładka konstrukcja ubijaków pozwala im zagęszczać glebę głęboko i gęsto. Dzięki temu, wypełniając każdą warstwę większą ilością gleby, łatwiej jest zasypać wykop. Są one również przydatne do zagęszczania gruntu w pobliżu fundamentów budynków.

Zasada działania ubijaka

W przeciwieństwie do zagęszczarek płytowych, ubijaki zagęszczają grunt poprzez bezpośrednie uderzenia. Zapewniają one dużą siłę do ściskania gruntu, wyciskając wodę i powietrze z częstotliwością około 500-750 uderzeń na minutę. Dzięki tym uderzeniom ubijak zmniejsza liczbę pustych przestrzeni między cząsteczkami gruntu i zwiększa jego suchą gęstość. Oznacza to, że są one najlepszym wyborem do zagęszczania gruntów spoistych i półspoistych, takich jak glina. Ubijaki charakteryzują się pionową konstrukcją i niewielkimi gabarytami, co oznacza, że idealnie nadają się do stosowania w ciasnych miejscach, rowach i wykopach. Płyta podstawy ubijaka jest również węższa niż płyta zagęszczarki płytowej.

Ubijak zagęszcza grunt głębiej niż zagęszczarka płytowa, co jest cennym atutem dla każdego przedsiębiorcy. Pracownicy muszą nie tylko zmniejszyć ilość materiału wypełniającego, ale także liczbę przejazdów, co przekłada się na szybszą realizację projektu i większą wydajność.

Zalety i wady ubijaków

• Zalety

  • Kompaktowe i zwrotne: Ubijaki są lekkie i łatwe w przemieszczaniu, dzięki czemu idealnie nadają się do mniejszych prac i ograniczonych przestrzeni, takich jak rowy lub miejsca wokół przeszkód.
  • Skuteczne w przypadku gruntów spoistych: Doskonale sprawdzają się w zagęszczaniu gruntów spoistych, zwłaszcza gliny, zapewniając głębsze i dokładniejsze zagęszczanie tych materiałów.
  • Przystępne cenowo i oszczędne: Ubijaki wibracyjne są na ogół tańsze niż zagęszczarki płytowe i są dostępne w różnych modelach, w tym dwusuwowych, czterosuwowych i elektrycznych.
  • Idealne do majsterkowania i mniejszych projektów: Ich niewielki rozmiar i wszechstronność sprawiają, że są popularnym wyborem wśród majsterkowiczów oraz do stosowania na mniejszych placach budowy lub w pracach ogrodniczych.

• Wady

  • Ograniczone możliwości w przypadku gleb ziarnistych: Ubijaki wibracyjne są mniej skuteczne w przypadku gleb ziarnistych, takich jak piasek czy żwir, ponieważ pionowa siła zagęszczania nie zagęszcza ich prawidłowo. Zamiast tego usuwają one glebę, drążąc ją w głąb, a nie zagęszczając.
  • Ograniczony obszar zasięgu: Ze względu na kompaktowe rozmiary ubijaki pokrywają mniejsze obszary w porównaniu do zagęszczarek płytowych, co sprawia, że są mniej wydajne na większych placach budowy.
  • Wymagania fizyczne: Powtarzające się działanie siły pionowej może stanowić obciążenie fizyczne dla operatora, szczególnie podczas długotrwałego użytkowania.

Wybór i użytkowanie ubijaka

Przy wyborze ubijaka należy zwrócić uwagę na kilka kluczowych aspektów. Wiele firm oferuje dodatkowe uchwyty antywibracyjne, które minimalizują wpływ wibracji na operatora. Ważny jest również silnik - większość producentów stosuje silniki czterosuwowe, aby spełnić normy emisji spalin, choć silniki dwusuwowe (np. Wacker Neuson) nadal są dostępne i cenione za łatwość uzupełniania oleju na miejscu.

Ubijaki są dostępne w różnych rozmiarach i opcjach akcesoriów. Unikalne czynniki definiujące ubijaki to: typ silnika (dwusuwowy, czterosuwowy lub wysokoprężny), rozmiar stopy, masa, prędkość jazdy i siła uderzenia. Ubijak jest zazwyczaj pochylony pod kątem podczas zagęszczania gleby, dlatego masa robocza odgrywa kluczową rolę. Operator prowadzi maszynę za uchwyt, a dolna płyta zagęszcza glebę z częstotliwością 500-700 uderzeń na minutę. Przechylanie się maszyny do przodu podczas pracy wymaga od operatora szczególnej ostrożności.

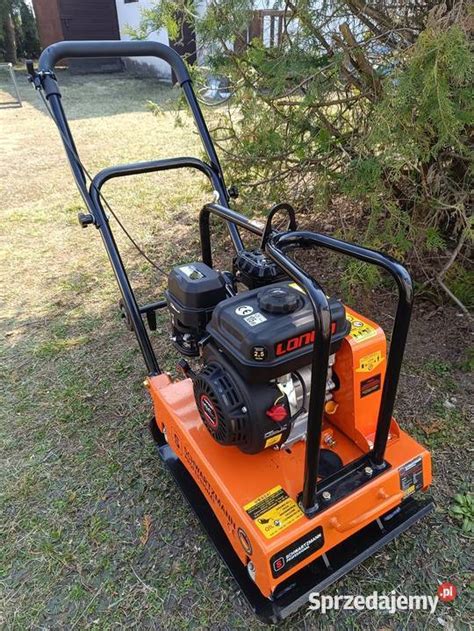

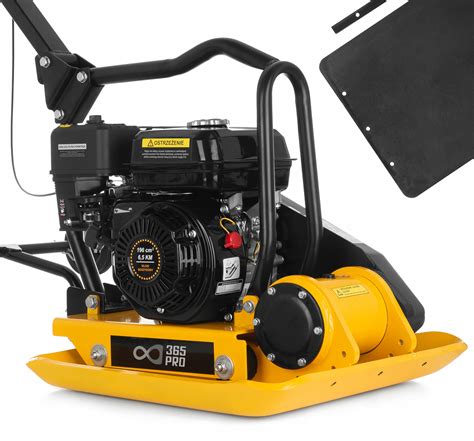

Czym jest zagęszczarka płytowa?

Zagęszczarki płytowe to niezbędny sprzęt na każdym placu budowy. Dostępne są w różnych rozmiarach i wersjach, co zapewnia efektywne zagęszczanie. Wykorzystują one wytrzymałe stalowe płyty zamontowane na spodzie maszyny. Sercem maszyny jest płaska płyta napędzana olejem napędowym lub gazem. Natychmiastowe uderzenie i siła grawitacji wywierana przez maszynę jeszcze mocniej wbijają się w grunt, eliminując ryzyko późniejszego osiadania.

Zastosowanie zagęszczarek płytowych

Zagęszczarki płytowe są idealne do zagęszczania większych i płaskich powierzchni oraz specyficznych rodzajów gruntu.

• Grunty ziarniste

  Grunt ziarnisty to luźny grunt składający się z mułu, żwiru i piasku. Takie grunty można zagęszczać zarówno na sucho, jak i na mokro. Są kruche i nie mają wytrzymałości kohezyjnej, dlatego do zmniejszenia gęstości wymagany jest inny sprzęt. Zagęszczarka płytowa jest idealna do gruntów ziarnistych, ponieważ dobrze reaguje na silne wibracje. Ciężar i częstotliwość wibracji eliminują pęcherzyki powietrza i przestrzenie między cząsteczkami.



• Większe obszary i prace drogowe

  Dzięki ergonomicznej konstrukcji zagęszczarka płytowa nadaje się do zagęszczania większych i płaskich powierzchni. Większość zagęszczarek ma szerokie podstawy, co czyni je idealnymi do pracy na otwartych przestrzeniach. Dlatego ten ciężki sprzęt idealnie nadaje się do zagęszczania podjazdów i parkingów, a także warstw asfaltu w robotach drogowych.

• Kostka brukowa

  Doskonale nadaje się do wyrównywania i zagęszczania kostki brukowej i bloków, często z użyciem specjalnej maty elastomerowej, która chroni powierzchnię przed uszkodzeniem.

Zasada działania zagęszczarki płytowej

Zagęszczarki płytowe wykorzystują wibracje do wykonania pracy. Maszyna przesuwa się po zagęszczanej powierzchni, a jej ciężka płyta wibruje w górę i w dół, zagęszczając grunt. Ten ruch powoduje unoszenie się gruntu poniżej. Zagęszczarki płytowe są zasilane olejem napędowym lub benzyną. Są one bardziej odpowiednie do pracy na większych i płaskich powierzchniach, zapewniając równomierne zagęszczenie. Urządzenie idealnie nadaje się do podjazdów ziemnych i asfaltowych, parkingów oraz prac remontowych.

Zagęszczarki płytowe zagęszczają na różne głębokości, w zależności od rozmiaru i siły oddziaływania na podłoże. Rodzaj gleby również decyduje o grubości warstwy gruntu, z jaką zagęszczarka sobie poradzi. W przypadku pracy z gruntami ziarnistymi zaleca się warstwowanie gruntu o 30 cm, natomiast dla gleby gliniastej tę liczbę można zmniejszyć o połowę. Wysokość podnoszenia podczas jednego zagęszczania nie powinna przekraczać 15 cm dla mniejszych zagęszczarek.

Zalety i wady zagęszczarek płytowych

• Zalety

  • Skuteczność w przypadku gruntów ziarnistych: Idealnie nadają się do zagęszczania gruntów ziarnistych, takich jak piasek i żwir, zapewniając równomierne i wydajne zagęszczanie na dużych obszarach.
  • Szybsze niż ubijaki: Pokrywają większy obszar w krótszym czasie, co czyni je bardziej odpowiednimi do większych projektów. Mogą pracować trzy do czterech razy szybciej niż ubijaki.
  • Różnorodność modeli: Zagęszczarki płytowe występują w wersjach do przodu i do tyłu (rewersyjne), w wielu rozmiarach i konfiguracjach, oferując wszechstronność w szerokim zakresie zastosowań.
  • Gładkie, równe wykończenie: Wibracje tworzą gładką, równą powierzchnię, co jest szczególnie korzystne przy układaniu kostki brukowej i innych projektach związanych z płaskimi powierzchniami.

• Wady

  • Mniejsza efektywność w ciasnych przestrzeniach: Ze względu na większe rozmiary, zagęszczarki płytowe są mniej zwrotne w ciasnych i ograniczonych przestrzeniach.
  • Nieskuteczne w przypadku gruntów spoistych: Zagęszczarki płytowe nie sprawdzają się tak dobrze w przypadku gruntów spoistych, takich jak glina, gdzie konieczne jest głębsze zagęszczanie.
  • Cięższe i trudniejsze do przenoszenia: Są bardziej masywne niż ubijaki, przez co trudniej je transportować i przechowywać.
  • Wyższy koszt: Zagęszczarki płytowe mają wyższy koszt początkowy w porównaniu do ubijaków.

Wybór i użytkowanie zagęszczarki płytowej

Przy wyborze zagęszczarki płytowej należy dokładnie rozważyć jej parametry, takie jak liczba drgań na minutę (VPM) i trwałość płyty. Profesjonaliści powinni w większym stopniu opierać się na amplitudzie i masie, aby ocenić wydajność, niż na sile odśrodkowej. Zagęszczarki płytowe posiadają odporną na zużycie, żeliwną płytę bazową. Większość z nich jest wyposażona w silnik benzynowy z rozrusznikiem ręcznym i ssaniem. Zagęszczarka porusza się niezależnie, ale wymaga ciągłego prowadzenia i manipulowania uchwytem. Aby szybko wyłączyć maszynę, należy przełączyć włącznik zasilania, ale przed zmianą biegów należy odczekać, aż ostygnie.

Porównanie ubijaków i zagęszczarek płytowych

Zarówno ubijaki, jak i zagęszczarki płytowe mają unikalne zastosowania. Różnią się między sobą konstrukcją i zasadą działania, co przekłada się na ich przeznaczenie.

Rodzaje zagęszczarek wibracyjnych

Zagęszczarka wibracyjna to ogólne określenie urządzeń budowlanych przeznaczonych do utwardzania gruntów, takich jak ziemia, asfalt czy bruk. Do tej kategorii należą zarówno proste skoczki, małe i lekkie zagęszczarki jednokierunkowe, jak i ciężkie zagęszczarki rewersyjne. Wszystkie zagęszczarki łączy jedno - utwardzanie ziemi poprzez wibracje wywołane pracą silnika, mimośrodów i innych podzespołów. Różnice widoczne są przede wszystkim w wielkości, sile nacisku na podłoże, sposobie prowadzenia oraz przeznaczeniu.

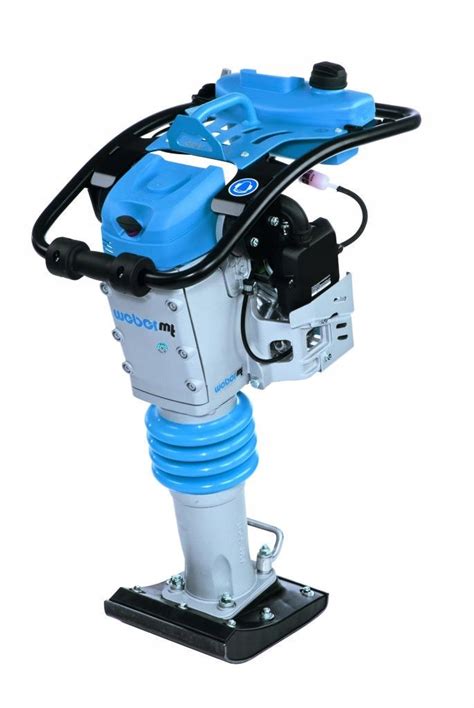

Ubijaki stopowe (skoczki)

To urządzenia, które swoją konstrukcją i wyglądem najbardziej odbiegają od pozostałych. Stopa wibracyjna jest wąska i podłużna, zakończona na dole niewielką płytą wibracyjną. W górnej części znajduje się silnik przykryty osłoną, na której są uchwyty służące do operowania skoczkiem. Ze względu na swoją budowę, ubijaki stopowe wykorzystuje się do pracy w bardzo wąskich miejscach, np. podczas przygotowywania wykopów pod systemy kanalizacyjne, sieci wodociągowe, gazowe czy światłowodowe, a także pod wąskie chodniki czy alejki parkowe.

Zagęszczarki jednokierunkowe

Są to urządzenia o stosunkowo niewielkich rozmiarach, co sprawia, że są idealne do pracy przy układaniu kostki brukowej, przygotowaniu gruntu pod chodniki, utwardzeniu drogi dojazdowej do domu czy do prac ogrodniczych. Mieszczą się w przedziale wagowym między 50 kg a 150 kg. Niska waga sprawia, że sprawdzą się do utwardzenia piaszczystego oraz żwirowego podłoża, a także świeżo wylanego asfaltu. Wówczas do zagęszczarek zakłada się zbiornik na wodę, który zapewnia stały dopływ wody, dzięki czemu płyty wibracyjne nie przykleją się do gorącej masy. W przypadku zagęszczania kostki brukowej należy pamiętać o zamontowaniu specjalnej płyty elastomerowej, która zapobiegnie powstaniu pęknięć czy uszkodzeń. Małe zagęszczarki jednokierunkowe świetnie zdadzą egzamin także w pracach związanych z kształtowaniem krajobrazu.

Zagęszczarki dwukierunkowe (rewersyjne)

Inaczej nazywane rewersyjnymi, charakteryzują się dużą mobilnością. Mogą poruszać się w dwóch kierunkach - do przodu oraz do tyłu, co ułatwia pracę w wąskich miejscach. Najlżejsze modele ważą zazwyczaj około 150 kg, a najcięższe mogą ważyć nawet ponad 1 tonę. Ciężar ten dorównuje najmniejszym walcom budowlanym, co pozwala im wykonywać podobną pracę. Tego typu zagęszczarka wibracyjna najlepiej sprawdza się podczas prac na rozległych terenach, np. przy budowie dróg, autostrad, parkingów, a także dużych budynków przemysłowych czy biurowców.

Rodzaje zasilania zagęszczarek

Zagęszczarki do gruntu muszą być wydajne i pracować nieustannie przez wiele godzin w trudnych warunkach (kurz, piasek, błoto). Aby to było możliwe, maszyna musi mieć solidną konstrukcję i odpowiedni napęd. Biorąc pod uwagę jednostkę napędową, zagęszczarki dzielimy na spalinowe i elektryczne.

Zagęszczarki spalinowe

Modele spalinowe są najczęściej wybierane przez klientów ze względu na ich wydajność i mobilność. Wśród zagęszczarek spalinowych rozróżniamy te z silnikiem benzynowym oraz wysokoprężnym (diesel).

• Silnik benzynowy

  Najczęściej stosowany w ubijakach do gruntu, zagęszczarkach jednokierunkowych oraz zagęszczarkach rewersyjnych o masie do około 300 kg. Jest to ekonomiczne i tańsze w eksploatacji rozwiązanie, które sprawdza się przy krótkiej i seryjnej pracy, ponieważ silnik szybko się rozgrzewa.

• Silnik wysokoprężny (diesel)

  Stosowany w ciężkich maszynach przeznaczonych do wielogodzinnej, ciągłej i wymagającej pracy. Ten typ silnika może pracować w każdych warunkach, a jego wydajność jest najlepsza przy długotrwałym użytkowaniu, mimo dłuższego czasu rozgrzewania.

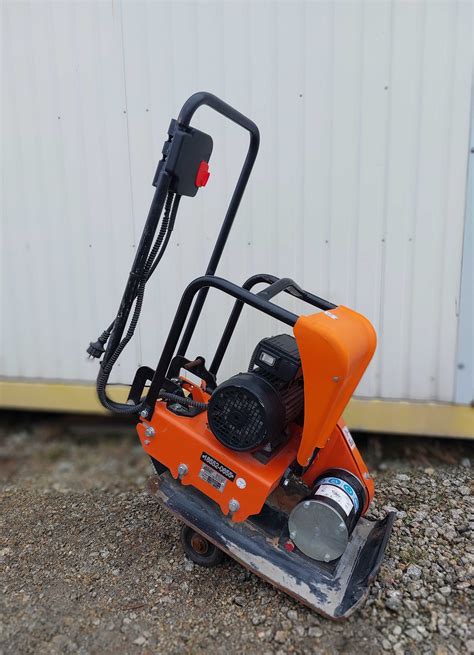

Zagęszczarki elektryczne

Elektryczne zagęszczarki do ziemi w Polsce nie są jeszcze tak popularne jak na Zachodzie, głównie ze względu na wyższą cenę i mniejszą wydajność w porównaniu do modeli spalinowych (akumulatory wymagają ładowania po kilku godzinach pracy). Niemniej jednak posiadają kilka znaczących zalet:

• Są bezpieczne dla zdrowia człowieka i otoczenia, ponieważ nie wydzielają spalin.
• Generują mniej hałasu, co pozwala na pracę w miejscach z obostrzeniami dotyczącymi hałasu (np. centra miast, tereny chronione).
• Innowacyjne systemy akumulatorów, jak te od niemieckiego producenta Wacker Neuson, pozwalają na stosowanie jednej baterii w różnych elektrycznych maszynach tej marki.

Zagęszczarki elektryczne składają się z silnika elektrycznego o określonej mocy, zamontowanego w wytrzymałej obudowie. Wibracje wytwarzane przez silnik przenoszone są na powierzchnię płyty, gdzie oddziałują bezpośrednio na grunt. Dzięki wibracjom z terenu wytrącany jest nadmiar powietrza i wilgoci, co sprawia, że ziemia staje się odpowiednio zbita, stabilna i trwała. Tak przygotowany grunt można bez problemu poddać dalszym zabudowaniom.

Zagęszczarki elektryczne do kostki brukowej

Wiele modeli zagęszczarek elektrycznych jest specjalnie przeznaczonych do kostki brukowej. Zasadniczą różnicą jest opcja doczepienia specjalnej powłoki na płytę roboczą, czyli elastomeru. Dzięki temu płyta robocza jest chroniona przed uszkodzeniami w kontakcie z materiałami takimi jak żwir czy kruszywo, a także działa jak poduszka dla kostki brukowej, zapobiegając jej pękaniu pod wpływem wibracji. Dodatkowo zwiększa to wszechstronność maszyny, umożliwiając skuteczne wyrównywanie kostki i pozbywanie się nadmiaru powietrza spomiędzy poszczególnych elementów.

Małe zagęszczarki elektryczne

Dostępne są również wyjątkowo małe wersje zagęszczarek elektrycznych, których ciężar zaczyna się od około 50 kg. Ich kompaktowa budowa ułatwia manewrowanie i przechowywanie. Maszyny te posiadają mniejszą płytę roboczą, dzięki czemu doskonale nadają się do węższych przestrzeni i prac przydomowych, takich jak układanie kanalizacji, przejść czy podjazdów w ogrodzie. Przykładem jest Zagęszczarka elektryczna jednokierunkowa Wacker Neuson APS 1030 e, ważąca niecałe 50 kg, wyposażona w możliwość podłączenia zbiornika na wodę, montażu elastomeru, wbudowany napęd bezpośredni i uchwyty transportowe.

Jak wybrać odpowiednią zagęszczarkę wibracyjną?

Wybór zagęszczarki do gruntu może sprawiać problemy, zwłaszcza gdy dokonujesz zakupu po raz pierwszy. Aby uzyskać najlepszą skuteczność i wydajność maszyny, należy zwrócić uwagę na kilka kluczowych parametrów:

• Masa robocza: Ciężar zagęszczarki wpływa na siłę, z jaką oddziałuje ona na grunt. Im cięższa maszyna (powyżej 500 kg), tym głębiej sięga jej działanie, co jest idealne do przygotowania fundamentów pod duże konstrukcje. Lżejsze modele (poniżej 100 kg) są odpowiednie do kostki brukowej i małych terenów. Pamiętaj, że im większa masa, tym więcej energii należy włożyć w prowadzenie.
• Siła odśrodkowa: Wyrażona w kN, wskazuje na energię, którą wytwarza zagęszczarka wibracyjna. Im większa siła odśrodkowa, tym urządzenie jest mocniejsze i działa na większej głębokości.
• Częstotliwość wibracji: Określa moc wibracji i to, jak szybko urządzenie będzie się poruszało. Wyższa częstotliwość może przyspieszyć prace, ale również wpływa na operatora - wibracje dochodzące do rąk mogą powodować szybkie zmęczenie.
• Wymiary płyty roboczej: Jej wielkość wpływa na wydajność pracy. Im większa płyta, tym prace mogą przebiegać sprawniej, co jest ważne na dużych powierzchniach. Mniejsze płyty są lepsze do wąskich przestrzeni.
• Silnik: Powinien być dostosowany do zakresu i miejsca pracy. Do zaawansowanych robót lepiej sprawdzi się napęd benzynowy lub wysokoprężny, a do precyzyjnych, lekkich prac - elektryczny. Warto zwrócić uwagę na producenta silnika, np. Honda, Hatz, Yanmar.
• Kierunkowość: Zagęszczarki mogą być jednokierunkowe (poruszające się tylko do przodu) lub dwukierunkowe (rewersyjne, poruszające się do przodu i do tyłu). Te drugie są wygodniejsze dla operatora i świetnie sprawdzają się na trudnym terenie z nierównościami oraz w ciasnych miejscach.
• Głębokość zagęszczania: Wartość ta informuje, na jakiej głębokości będzie widoczny efekt ubijania przy jednorazowym przejeździe.
• Wydajność: Jest składową kilku czynników, takich jak masa, wielkość płyty oraz rodzaj powierzchni, pozwala oszacować, ile metrów kwadratowych można obrobić w ciągu godziny.

Cena a jakość zagęszczarek wibracyjnych

Na rynku maszyn budowlanych panuje duża konkurencja, co przekłada się na znaczne różnice cenowe między poszczególnymi producentami. Tania zagęszczarka wibracyjna może być gorszej jakości, ale niska cena może również wynikać ze słabej rozpoznawalności marki. Cena ubijarki do ziemi może wahać się od kilku do nawet kilkudziesięciu tysięcy złotych, a w przypadku zagęszczarek płytowych od kilku do kilkuset tysięcy złotych. Wszystko zależy od wielkości, wagi, silnika, użytych części i technologii.

Podstawową zagęszczarkę jednokierunkową o masie około 100 kg można kupić za około 4 tysiące złotych. Natomiast za zagęszczarkę rewersyjną z czujnikiem zagęszczania i zdalnym sterowaniem należy zapłacić nawet 100 tysięcy złotych. Ważne jest jednak, aby pamiętać, że nawet najdroższa zagęszczarka przy złej eksploatacji może szybko się zepsuć, dlatego kluczowe jest prawidłowe użytkowanie i konserwacja.

Dodatkowe akcesoria do zagęszczarek

Zagęszczanie gruntu często wymaga użycia dodatkowych akcesoriów, które zwiększają komfort pracy i funkcjonalność urządzenia. Mogą to być elementy obecne w zestawie lub dostępne dodatkowo:

• Zestawy kółek transportowych: Ułatwiają przewożenie maszyny.
• Urządzenia do podnoszenia zagęszczarki: Przydatne przy załadunku i rozładunku.
• Specjalny uchwyt z niskim poziomem wibracji: Zmniejsza obciążenie fizyczne operatora.
• Zbiornik na wodę: Zapewnia zraszanie powierzchni, co jest szczególnie przydatne przy pracy z asfaltem lub lepkim materiałem, zapobiegając przywieraniu masy do płyty roboczej.
• Płyta elastomerowa (mata silikonowa): Pozwala ubijać kostkę brukową i inne delikatne powierzchnie bez ryzyka uszkodzenia, chroniąc je przed zarysowaniami i pęknięciami.
