Zagęszczarka Wibracyjna: Zastosowanie Przed Ułożeniem Podkładu

Poszukiwanie odpowiedniego sprzętu do zagęszczania gruntu może być wyzwaniem, zwłaszcza bez dogłębnej wiedzy o tym, jak działają poszczególne maszyny. Wśród różnych dostępnych opcji, zagęszczarka wibracyjna wybija się na pierwszy plan ze względu na swoją skuteczność i wszechstronność w wielu projektach budowlanych.

Czym jest zagęszczarka i jak działa?

Zagęszczarka jest maszyną używaną do zagęszczania różnych rodzajów powierzchni, od ziemi po beton. Działa na zasadzie generowania wibracji, które, przemieszczając się w dół, powodują upakowanie cząstek materiału, z którymi mają kontakt. Do zrozumienia, jak działa zagęszczarka, kluczowe jest poznanie jej podstawowych elementów. Podczas pracy zagęszczarki istotne jest zapewnienie równomiernego zagęszczenia materiału. Osiąga się to poprzez ruch maszyny po obszarze roboczym, co umożliwia przekazanie wibracji w sposób jednolity. Zagęszczarki to specjalistyczne maszyny budowlane, służące do ubijania gruntu poprzez usuwanie spod jego powierzchni cząsteczek wody i powietrza. Proces ten przebiega na skutek intensywnych wibracji i dużego nacisku miejscowego na podłoże.

Najważniejszym elementem zagęszczarki jest metalowa płyta, która wibrując, uderza w podłoże, na którym pracuje, przez co ubija je i zagęszcza. Ruch wibracyjny zagęszczarki realizuje się dzięki silnikowi, który zasilany jest najczęściej spalinowo, rzadziej elektrycznie. Układ wibracyjny urządzenia tworzą wałki mimośrodowe, które znajdują się w szczelnej obudowie, umieszczonej bezpośrednio na płycie. W tym rytmicznym cyklu pracy maszyna dokonuje bezpośrednich, bardzo szybkich uderzeń, co w efekcie utwardza grunt i zagęszcza go, likwidując puste przestrzenie.

Rodzaje zagęszczarek i ich charakterystyka

Zagęszczarki możemy podzielić ze względu na różne kryteria, co pozwala na dobór odpowiedniego urządzenia do konkretnego zadania.

Podział ze względu na rodzaj silnika

• Zagęszczarki elektryczne: Posiadają mniejszą moc i są zasilane kablem elektrycznym.
• Zagęszczarki spalinowe: Charakteryzują się trudniejszą eksploatacją, ale też większą mocą silnika.

Podział ze względu na rodzaj prowadzenia

• Zagęszczarki ręcznie prowadzone: Podstawowy typ, wymagający operatora.
• Zagęszczarki ręcznie prowadzone nawrotne: Umożliwiające ruch do przodu i do tyłu, zwiększające manewrowość.
• Zagęszczarki kroczące oraz samoprzesuwne: Automatyzują proces przemieszczania się.
• Zagęszczarki podczepiane: Specjalne modele, np. do koparek czy traktorków, umożliwiające pracę w trudno dostępnych miejscach.

Rodzaje zagęszczarek według konstrukcji i zastosowania

Obecnie w użyciu są dwa podstawowe typy zagęszczarek: modele stopowe (tzw. skoczki lub ubijaki) oraz modele płytowe, które dzieli się z kolei na wersje jednokierunkowe i dwukierunkowe. Ostatnią grupą są zagęszczarki podwieszane.

• Zagęszczarki wibracyjne (ogólnie): Maszyny o bardziej intensywnym działaniu. Duży wpływ mają na to dwie niewyważone masy, wywołujące niejednakowe drgania kierowane na zagęszczaną powierzchnię. Ta jest ubijana przez maszynę wibracyjną znacznie głębiej dzięki większej mocy.
• Zagęszczarki płytowe: Są urządzeniami mniej wymagającymi, ważą do 100 kg. Stosowane są głównie w pracach na niewielką skalę, np. do przygotowania podłoża pod nawierzchnię podjazdów przed prywatnymi posesjami.
• Zagęszczarki stopowe (ubijaki, skoczki): Wykorzystywane są głównie do ubijania podłoża na niewielkiej powierzchni i w wąskich przestrzeniach, np. w wykopach. Najczęściej osiągają masę od 30 do nieco ponad 100 kg. W porównaniu z typowymi zagęszczarkami płytowymi, powierzchnia stopy wibracyjnej jest bardzo mała.
• Zagęszczarki jednokierunkowe: Mogą poruszać się po gruncie wyłącznie do przodu. Oferują przyzwoitą wydajność powierzchniową, uzależnioną głównie od rozmiaru płyty roboczej i masy urządzenia.
• Zagęszczarki dwukierunkowe (rewersyjne): Słyną z ogromnej wydajności powierzchniowej. Przystosowane są do zagęszczania gruntu na dużym obszarze, a duży ciężar sięgający nawet 1 tony przekłada się na doskonałe rezultaty już w pojedynczym przebiegu. Ze względu na możliwość łatwego manewrowania, tj. jazdy do przodu i tyłu, są przydatne zwłaszcza w trudnodostępnych miejscach.
• Zagęszczarki podwieszane: Podwiesza się je pod różnego rodzaju maszyny budowlane wyposażone w system hydrauliczny, np. minikoparki. Dzięki temu zagęszczarkami podwieszanymi można zagęszczać trudno dostępne miejsca i połacie ziemi o dużym nachyleniu czy nieregularnym kształcie.

Zastosowanie zagęszczarki wibracyjnej przed ułożeniem podkładu

Zagęszczarki są niezastąpione w wielu projektach budowlanych i drogowych. Wykorzystanie zagęszczarki ma kluczowe znaczenie dla wielu aspektów współczesnego budownictwa. Przede wszystkim, odpowiednie zagęszczenie gruntu zapobiega problemom takim jak osiadanie, przesuwanie się czy pękanie struktur. Zagęszczarka do gruntu bądź ubijarka do ziemi to urządzenie, które jest niezastąpione na budowach, przy remontach dróg czy podjazdów, a także podczas zakładania ogrodów i niwelowania powierzchni.

Zagęszczarki i ubijarki do ziemi pełnią dosłownie fundamentalną rolę, jeśli chodzi o przygotowanie terenu pod dalsze działania budowlane - tylko odpowiednio przygotowany i zagęszczony grunt gwarantuje integralność i stabilność powierzchni nad nim. Za pomocą zagęszczarki możemy wzmocnić grunt, a więc np. ubić podłoże z piasku lub żwiru tak, by było możliwe ułożenie stabilnej nawierzchni z kostki brukowej lub wylanie asfaltu.

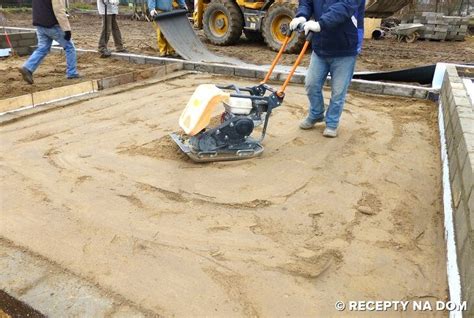

Przygotowanie podkładu podłogi parteru

Na gruncie wszystkie warstwy nośne podłogi parteru muszą być wykonane profesjonalnie. Na jej betonowym podkładzie o grubości 10-15 cm układane są pozioma izolacja przeciwwilgociowa i termiczna, a na tej ostatniej betonowa wylewka i posadzka. Największe znaczenie dla stabilności i nośności podkładu betonowego ma staranne zagęszczenie podsypki piaskowej, na której jest on układany. Najlepiej, żeby była ona wykonana ze średnioziarnistego piasku rzecznego i układana warstwami nie grubszymi niż 15-20 cm. Do zgrubnego zagęszczenia każdej z nich używa się mechanicznej ubijarki stopowej, zwanej też ubijakiem lub skoczkiem, a następnie - szczególnie ostatnią warstwę podsypki - wyrównuje się za pomocą wibracyjnej zagęszczarki płytowej.

Rury kanalizacyjne układa się dopiero w zagęszczonej podsypce piaskowej, w wykonanych w niej wąskich i płytkich korytach. Ma to na celu zapobieżenie rozszczelnieniu rur podczas zagęszczania i gromadzeniu się ścieków bezpośrednio pod budynkiem.

Inne kluczowe zastosowania przed ułożeniem podkładu

• Fundamenty budynków, dróg i chodników: Przygotowanie stabilnego podłoża.
• Kostka brukowa: Zagęszczanie gruntu przed układaniem kostki brukowej oraz finalne wyrównywanie nawierzchni z kostki (z użyciem elastomeru).
• Parkingi, place i alejki: Utwardzanie podłoża.
• Ścieżki rowerowe: Ubijanie terenu.
• Układanie przewodów: Przygotowanie gruntu pod instalacje.
• Roboty ziemne i kształtowanie krajobrazu: Stabilizacja wzniesień, skarp czy uskoków.
• Konserwacja i naprawa dróg: Zagęszczanie ziemi, żwiru, a nawet asfaltu i betonu (z odpowiednim wyposażeniem, np. zraszaczem z wodą do asfaltu).
• Trudno dostępne miejsca: Małe zagęszczarki płytowe, czyli tzw. ubijaki lub stopy wibracyjne, to rozwiązanie, które umożliwia pracę w najbardziej niedostępnych miejscach, np. w wykopach.

Wybór odpowiedniej zagęszczarki

Wybór odpowiedniej zagęszczarki jest decydujący dla efektywności i bezpieczeństwa prac. Należy kierować się przede wszystkim własnymi potrzebami. Pod uwagę trzeba wziąć przede wszystkim rodzaj podłoża, jaki chcemy zagęszczać oraz własne umiejętności.

Kluczowe parametry doboru

• Rodzaj podłoża: Różna charakterystyka pracy będzie odmiennie sprawdzać się w konkretnych zadaniach i na rozmaitych gruntach.
• Moc silnika: Istotne znaczenie ma moc silnika, która nie powinna być niższa niż 4kW dla profesjonalnych zastosowań. Moc urządzenia wpływa bezpośrednio na jego wydajność.
• Waga zagęszczarki:
  • Do zagęszczania piasku (luźny materiał) wystarczą maszyny w przedziale wagowym od 50 do 100 kg.
  • Do finalnego ubicia kostki zaleca się używania zagęszczarek z kategorii od 100 do 300 kg.
  • Aby efektywnie przygotować podbudowę, niezbędne będzie użycie sprzętu wagi ciężkiej, czyli od 300 do 500 kg.
• Powierzchnia płyty roboczej: Im większa płyta, tym szacunkowo krótszy czas pracy, ale też wyższa masa własna oraz mniejsza poręczność maszyny.
• Częstotliwość uderzeń i siła wyrażana w kN: Równie istotne będą te parametry.
• Prędkość przesuwu oraz wydajność zagęszczarki: Niezwykle ważne.
• Rodzaj terenu, na którym ma być używana zagęszczarka, jest kolejnym kluczowym kryterium.
• Przeznaczenie urządzenia determinuje również jego konstrukcję.
• Funkcje dodatkowe, takie jak regulacja prędkości czy systemy antywibracyjne, mogą znacznie poprawić komfort i efektywność pracy.

Przygotowanie terenu przed użyciem ubijarki

Przygotowanie terenu dzieli się na kilka etapów. Najpierw niezbędne jest ustalenie z jakim rodzajem, wielkością i liczbą warstw gleby mamy do czynienia. Na przykład grunty spoiste, jak glina, mają najmniejsze cząstki ze wszystkich gruntów i wymagają dużej energii do głębokiego zagęszczania, więc w tym przypadku niezbędne będą maszyny o dużej udarności i niższej częstotliwości uderzeń.

Pod uwagę trzeba wziąć także wszelkie wzniesienia i nachylenia powierzchni, a w przypadku wątpliwości powierzyć dokładne pomiary wyspecjalizowanej ekipie. Oczywiście najbardziej skomplikowane i złożone inwestycje mogą wymagać szczególnych przygotowań, jak badanie geotechniczne czy analiza laboratoryjna, która wykażą najistotniejsze informacje dotyczące nośności gruntów i poziomu wód.

Pierwszym krokiem jest upewnienie się, że powierzchnia, na której zamierzasz używać maszyny, jest czysta i sucha. Dopiero wówczas mogą być podejmowane decyzje o przeprowadzeniu procesów zagęszczania kilkoma metodami, co zapewni najlepsze efekty, zmniejszy nakład pracy i sumaryczne koszta inwestycji.

Technika korzystania z ubijarki do ziemi

Zagęszczanie wibracyjne, które łączy ciśnienie statyczne i siłę dynamiczną, najlepiej sprawdzi się na gruntach niespoistych, czyli przy pracy polegającej na ubijaniu cienkich warstw asfaltu i gruntów ziarnistych.

Stopień zagęszczania regulują odpowiednie normy, a całość prac można kontrolować z użyciem specjalistycznych przyrządów lub wykorzystując wskaźnik zagęszczenia. Dostępne są urządzenia ze specjalnymi czujnikami, dzięki czemu nie potrzebujemy dodatkowych metod pomiarowych. Wyróżnia się trzy powszechnie stosowane metody: pomiar lekką płytką dynamiczną, sondą dynamiczną DPL oraz metodą wciskanego cylindra. Wymagają one jednak wprawy oraz prawidłowego odczytywania i interpretacji wyników. Czujnik zagęszczania wydatnie zwiększa komfort pracy operatora, który obserwując go może przesuwać maszynę i tym samym nie zagęszcza zbyt długo jednego obszaru, a także nie pomija terenu, który został jeszcze nie zagęszczony.

Podczas zagęszczania gruntu należy także pamiętać o prawidłowej technice prowadzenia urządzeń. Aby odpowiednio zagęścić grunt, trzeba stopniowo i warstwowo wibrować materiał, maksymalnie 20 cm jednej warstwy, w zależności od rodzaju gruntu. Zgodnie z zasadami wydajnego ubijania zagęszczanie rozpoczynamy przy krawędzi i przesuwając maszynę w miarę postępu prac zbliżamy się do środka terenu, który ma zostać ubity.

Bezpieczeństwo i konserwacja zagęszczarki

Zasady bezpieczeństwa podczas pracy

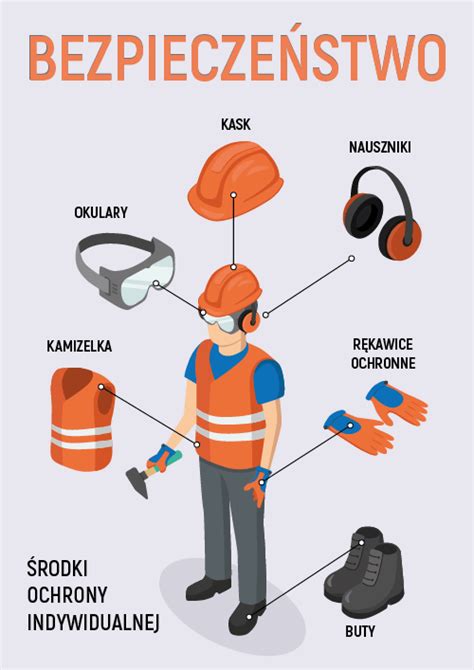

Podczas pracy z zagęszczarką niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy pamiętać o wykorzystaniu odpowiednich środków ochrony osobistej, takich jak słuchawki ochronne, rękawice antywibracyjne i obuwie robocze. Ważne jest również przestrzeganie instrukcji obsługi oraz regularna kontrola i konserwacja maszyny.

Duży hałas, wibracje i masa własna prowadzonych ręcznie urządzeń wymagają nie tylko solidnej krzepy, ale też bystrości umysłu i czujności. Należy kontrolować przesuw i upewniać się, że maszyna pracuje bez ryzyka przechyłu grożącego jej upadkiem czy przewróceniem na bok. Bezpieczne operowanie sprzętem wymaga odpowiedniego prowadzenia, gdzie operator znajduje się zawsze za maszyną. Obserwowanie otoczenia maszyny, zwłaszcza tego, co jest przed nami, pozwoli na bezpieczną pracę bez ryzyka odniesienia bolesnego urazu.

Ze względu na wibracyjny charakter działania zagęszczarki oraz silne oddziaływanie drgań na operatora, czas ciągłej pracy jednej osoby nie powinien przekraczać 4 godzin. Ponadto osoba taka powinna używać rękawic ochronnych oraz specjalnych słuchawek o skuteczności tłumienia dźwięków powyżej 10 dBA. Nie wolno również dopuszczać do pracy z zagęszczarką osób, które nie zostały odpowiednio przeszkolone.

W trakcie pracy zagęszczarki gruntu zabronione jest operowanie sprzętem na półobrotach. Niedostosowanie się do tego zakazu skutkuje wprowadzeniem dużych drgań rezonansowych do elementów zagęszczarki, w efekcie czego może dojść do uszkodzeń maszyny i powstania obrażeń u operatora. Kolejną niedopuszczalną rzeczą jest uruchamianie silnika w przypadku braku filtra powietrza. Sytuacja taka może spowodować przedwczesne zużycie lub nawet uszkodzenie silnika.

Należy także pamiętać, iż podczas ubijania kostki brukowej lub podobnej nawierzchni, trzeba wcześniej zamontować na płycie zagęszczarki elastomer.

Konserwacja i przechowywanie ubijarki

Dbałość o dobrą kondycję sprzętu przekłada się na jego gotowość do pracy i wskaźnik wykorzystania - niesprawny, wyłączony z użycia nie będzie na siebie zarabiał. Najczęściej, uwzględniając intensywność użytkowania maszyn budowlanych oraz zalecenia producenta, dokonuje się okresowych, szczegółowych przeglądów minimum raz w roku. Oczywiście są od tego wyjątki oraz sytuacje, takie jak intensywne użytkowanie, praca w trudnych warunkach bądź specjalne wymagania bezpieczeństwa, które skracają interwały pomiędzy przeglądami.

Każdorazowo pracę zagęszczarką należy zacząć od sprawdzenia poziomu oleju w silniku. W zależności od stanu, należy uzupełnić braki, bądź odlać nadmiar do wysokości wyznaczonego pułapu. Wymiana oleju powinna odbywać się raz na trzy miesiące lub co 50 roboczogodzin - zawsze na ciepłym silniku.

Następnie w razie potrzeby należy uzupełnić paliwo, którego absolutnie nie wolno dolewać w czasie pracy silnika. Po skończeniu pracy z zagęszczarką gruntu lub w czasie dłuższych przerw należy pamiętać, by zamykać zawór dopływu paliwa.

Kolejnymi krokami jest sprawdzenie:

• poduszek (wibroizolatorów);
• osiowości kół przekładni pasowej - pasek nie może pracować po skosie, w takim przypadku należy właściwie ustawić koło pasowe i sprzęgło odśrodkowe;
• napięcia paska klinowego (po 50 godzinach pracy) - w połowie odległości między kołami przekładni przy nacisku palcem, pasek powinien ugiąć się na ok. 10-11 mm;
• filtra powietrza i oleju (stosowany wyłącznie w silnikach Diesla) - jeżeli zamontowany jest olejowy filtr powietrza, wykluczone jest uruchamianie silnika, gdy nie ma w nim oleju.

Nie należy zapomnieć o kontroli wizualnej zagęszczarki, tj. czy nie są widoczne wycieki oleju z silnika i wibratora, oraz czy wszystkie przewody, zaciski, osłony i śruby są dokręcone. Ważne, aby maszyna była czysta i wolna od brudu, kamieni czy innych zanieczyszczeń oraz sprawdzona pod kątem podejrzanych hałasów lub luźnych, niedokręconych elementów. Pęknięcia, rysy, oznaki korozji trzeba wnikliwie zbadać i poddać ocenie, czy nie kwalifikują się do natychmiastowej naprawy.

Jeśli zagęszczarka używana jest po raz pierwszy, zaleca się włączyć silnik na wolnych obrotach przez 10 godzin w celu dotarcia napędu, a po następnych 10 godzinach wymienić olej. Istotne jest używanie maszyny zgodnie ze wskazówkami zawartymi w instrukcji obsługi. Sumienne stosowanie się do przedstawionych zasad znacznie zmniejsza prawdopodobieństwo wystąpienia awarii zagęszczarki gruntu.

Najczęściej zadawane pytania

Jaka jest różnica między zagęszczarką płytową a zagęszczarką stopową?

Zagęszczarki płytowe mają większą powierzchnię roboczą i oferują większą wydajność powierzchniową niż tzw. skoczki. Z kolei zagęszczarki stopowe, dzięki wąskiej konstrukcji, lepiej sprawdzą się podczas pracy w ciasnych przestrzeniach, np. w wykopach.

Czy zagęszczarki można używać na każdym rodzaju gruntu?

Zagęszczarki przystosowane są do ubijania raczej zwięzłego gruntu, który zachowuje swoją strukturę niezależnie od panujących warunków. Tym samym nie zaleca się zagęszczania w ten sposób np. terenów bagnistych, mokradeł i podobnych. Zagęszczarki przystosowane są do ubijania czarnej ziemi, podłoży kamienistych, tłucznia, asfaltu, mas bitumicznych, betonu czy kostki brukowej.

Czy mogę użyć benzynowej zagęszczarki w pomieszczeniach?

Zagęszczarki benzynowe, podobnie jak te z silnikami wysokoprężnymi, emitują szkodliwe dla zdrowia spaliny. Tym samym praca tymi urządzeniami w pomieszczeniach zamkniętych jest całkowicie niedopuszczalna. W takich sytuacjach zaleca się korzystanie z zagęszczarek elektrycznych (przewodowych lub akumulatorowych).

Czy zagęszczarki można wynająć?

Wynajem zagęszczarek to popularna usługa niemal wszystkich wypożyczalni sprzętu budowlanego. Ceny wynajmu zagęszczarki przeważnie wahają się w granicach 100-200 zł/dobę. Wszystko jednak zależy od rodzaju wynajmowanego sprzętu - z pewnością droższe będą modele rewersyjne, a tańsze skoczki lub wersje jednokierunkowe.
