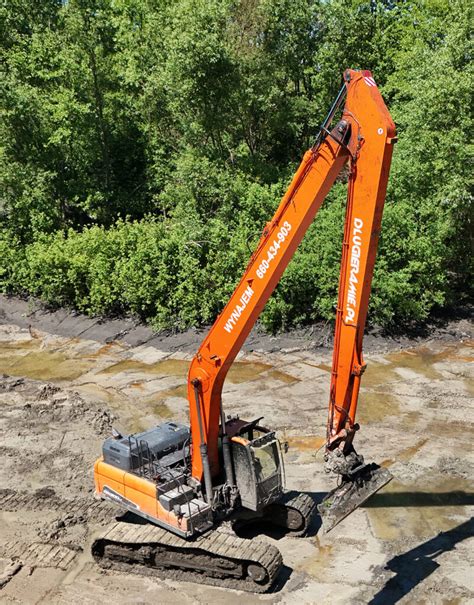

W zaawansowanych systemach hydraulicznych maszyn budowlanych, takich jak koparki marki Atlas, kluczową rolę odgrywają elementy zapewniające precyzyjną kontrolę i stabilność ruchów. Jednym z takich komponentów jest zamek hydrauliczny, często nazywany również "kostką" lub "zaworem blokującym". Jego prawidłowe funkcjonowanie ma bezpośredni wpływ na bezpieczeństwo i efektywność pracy maszyny.
Czym Jest Hydrauliczny Zamek i Jaka Jest Jego Rola?
Zamki hydrauliczne są odpowiedzialne za utrzymywanie pozycji siłownika w wybranej pozycji, co zapobiega samowolnemu opadaniu lub ruchowi ramienia czy innych elementów roboczych maszyny pod wpływem ciężaru własnego lub obciążenia. Zapewniają one stabilność i dokładność operacji.
Lokalizacja i montaż zamków

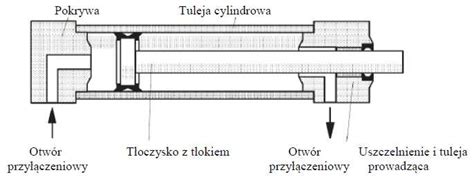

Są one zazwyczaj montowane bezpośrednio na siłownikach hydraulicznych. W wielu maszynach Atlas montaż zamków wygląda na oryginalny, co świadczy o ich integralnym znaczeniu dla konstrukcji. Nierzadko spotyka się konfigurację, gdzie takie zamki są zainstalowane na kilku siłownikach, na przykład na trzech, aby kontrolować ruchy złożonych ramion roboczych.
Typowe Objawy Uszkodzonego Zamka Hydraulicznego
Uszkodzony zamek hydrauliczny, jeśli jest zainstalowany w maszynie, może bezpośrednio powodować szereg problemów w działaniu układu. Jednym z najczęstszych objawów jest niestabilna praca ramienia głównego:
- Główne ramię, po podniesieniu na maksymalną wysokość i próbie opuszczenia, może szarpać lub `przyciąć się`, niezależnie od prędkości opuszczania czy obciążenia (zarówno puste, jak i załadowane ramię wykazuje te same objawy).
- Problem ten jest szczególnie zauważalny przy niskich i średnich obrotach silnika. Przy prawie maksymalnych obrotach szarpanie jest odczuwalne tylko nieznacznie.
- W niektórych przypadkach szarpanie jest widoczne jedynie na załadowanej łyżce, szczególnie w najwyższych położeniach, co może wskazywać na problem z utrzymaniem ciśnienia.
Proces Diagnostyki i Potencjalne Przyczyny Awarii
Diagnoza problemów z układem hydraulicznym wymaga systematycznego podejścia. Poniżej przedstawiono kroki diagnostyczne oraz inne potencjalne przyczyny podobnych objawów:
Podstawowe sprawdzenia
Ważne jest, aby przed głębszą diagnozą upewnić się, że poziom oleju hydraulicznego jest w normie. Nawet sprawdzenie pracy bez filtra powrotu może nie przynieść zmian w przypadku opisanych objawów, co wskazuje na inną, bardziej złożoną przyczynę problemu.
Różnice w konfiguracji maszyn
Należy pamiętać, że nie wszystkie maszyny Atlas posiadają fabrycznie montowane zamki siłownika. Zdarza się, że w niektórych modelach, jak wspomniano w dyskusjach technicznych, takie zamki nie są obecne w oryginalnej konfiguracji. W takich przypadkach problem szarpania ramienia będzie miał inną przyczynę.
Diagnoza rozdzielacza hydraulicznego
Gdy zamki siłownika zostaną wykluczone jako przyczyna usterki (lub są nieobecne), jednym z kluczowych komponentów do sprawdzenia jest rozdzielacz hydrauliczny. Przed jego demontażem zaleca się podłączenie manometru w przewód zasilający rozdzielacz. Następnie należy podnosić i opuszczać ramię bez obciążenia, obserwując wskazania ciśnienia. Nieprawidłowe wartości lub ich wahania mogą pomóc w zdiagnozowaniu ewentualnych uszkodzeń wewnętrznych rozdzielacza, takich jak zużycie zaworów lub uszczelnień, które mogą prowadzić do niekontrolowanych ruchów lub szarpania.
Profesjonalna diagnoza i naprawa układów hydraulicznych, elektroniki oraz silników diesla są kluczowe dla utrzymania sprawności i bezpieczeństwa maszyn budowlanych. W przypadku złożonych problemów zawsze zaleca się skorzystanie z usług doświadczonych serwisantów.
