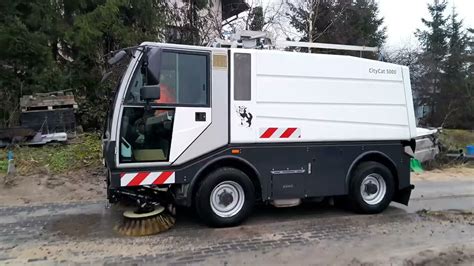

Zamiatarka Bucher City Cat 5000 to zaawansowane urządzenie przeznaczone do efektywnego oczyszczania terenów miejskich. Charakteryzuje się solidną konstrukcją, wydajnymi systemami pracy oraz komfortową kabiną operatora, co czyni ją niezawodnym narzędziem w utrzymaniu czystości infrastruktury miejskiej.
Ogólna Specyfikacja i Wydajność
Model Bucher City Cat 5000, przykładowo z roku produkcji 2009, charakteryzuje się następującymi parametrami ogólnymi:
- Długość robocza: 470 cm
- Prędkość: do 30 km/h (prędkość robocza), natomiast prędkość transportowa może osiągać 0-85 km/h dzięki standardowej skrzyni biegów. Mechanizm roboczy pozwala na bezstopniową regulację prędkości jazdy do przodu (1-40 km/h) i do tyłu (1-10 km/h) za pomocą elektronicznego pedału gazu (Easy-Drive).
- Masa własna samochodu gotowego do jazdy: 5450 kg
- Poziom mocy akustycznej: LWA 108 dB(A) dla silników standardowej mocy, zmierzony zgodnie z Dyrektywą 2000/14/EG.
Układ Napędowy i Podwozie
Sercem zamiatarki Bucher City Cat 5000 jest wydajny układ napędowy, zaprojektowany z myślą o niezawodności i optymalnej mocy.
- Silnik: diesel Mercedes 0M904LA.IV/2
- Moc silnika: 156 KM (115 KW)
- Układ jezdny: 2WD
- Typ ogumienia: przedniego i tylnego - 265/75 R 17.5
- Podwozie: Dwuczęściowa rama drabinkowa o konstrukcji profilu "C".
- Osie: Tylna oś jest osią napędową, skrętna i wyposażona w mechanizm różnicowy.
- Przekładnia: Hydrostatyczna przekładnia HGB2, o maksymalnym momencie obrotowym 1400 Nm i mocy około 340 KM. W podwoziu wbudowana jest mechaniczna przekładnia przełączająca z zintegrowanym hydrostatem do bezstopniowej regulacji prędkości podczas zamiatania.
- Zbiornik paliwa: pojemność około 190 l, zintegrowany w zabudowie zamiatarki.
- Napęd wentylatora: hydrauliczny.
- Zbiornik oleju hydraulicznego: 50 l.
- Komora silnika: wyposażona w materiał tłumiący hałas, z odprowadzaniem powietrza przez nadbudowę zbiornika. Posiada również bezstopniową elektroniczną regulację turbiny i prostą pompę hydrauliczną.
System Zamiatania i Zbierania Zanieczyszczeń
Zamiatarka jest wyposażona w kompleksowy system do skutecznego zbierania zanieczyszczeń, zapewniający wysoką efektywność pracy.
- System zbierania: zasysający, z nierdzewną, ciągniętą ssawką umieszczoną przed osią.
- Szczotki talerzowe: boczne szczotki są przesuwane hydraulicznie na szerokość do 400 mm. System szybkiej wymiany szczotek umożliwia regulację prędkości obrotowej do 160 obr./min (sterowanie odbywa się z kabiny). Dostępna jest również opcja szczotki talerzowej o średnicy 500 mm.
- System redukcji pyłu: obejmuje dysze zraszające umieszczone przy ssawce, szczotkach talerzowych oraz na froncie pojazdu, co znacząco ogranicza unoszenie się pyłu.
- System uzdatniania wody: „Pressadrain”.
- Zbiornik na zanieczyszczenia:
- Pojemność: 5,6 m³.
- Konstrukcja: hydraulicznie uchylny i zamykany, wykonany z bardzo wytrzymałej stali nierdzewnej (chromowanej 1.4003). Dno zbiornika wykonane jest ze stali nierdzewnej 1.4301.
- Wysokość wysypu: 930 mm. Opcjonalnie, w pozycji podniesionej, wysokość wysypu wynosi 1550 mm.
- Szerokość wysypu: 1700 mm.
- System zamykania: wodoszczelny system zamykania tylnych drzwi z zamkiem bezpieczeństwa i funkcją odwadniania.
- Funkcjonalność dodatkowa: sito wodne umożliwia wykorzystanie zbiornika na zanieczyszczenia jako dużego zbiornika wodnego do mycia ulic. Pokrywa zbiornika jest wyłożona materiałem dźwiękochłonnym o dopasowanej częstotliwości. Wkładany, wymienny podłoga zabudowy pozwala wykorzystać pojazd jako polewaczkę uliczną.
- Dostęp serwisowy: dwie boczne pokrywy serwisowe oraz boczne schowki.
System Wodny
System wodny Bucher City Cat 5000 jest kluczowy dla redukcji pyłu i efektywności zamiatania.
- Zbiornik na wodę: około 880 l, zintegrowany z zbiornikiem na zanieczyszczenia i wykonany z bardzo wytrzymałej stali nierdzewnej.
- Zabezpieczenia: wyposażony w przegrody zapobiegające zalewaniu (spowalniające fale).
- Napełnianie: możliwość napełniania z hydrantu typu 'A'.
- Pompa wodna: podwójna pompa membranowa, zabezpieczona przed suchobiegiem, przystosowana do pracy ciągłej.
- Myjka wysokociśnieniowa: dostępna w standardowym lub opcjonalnym wyposażeniu.
Układ Hamulcowy
Bezpieczeństwo pracy zapewnione jest przez zaawansowany układ hamulcowy.
- Typ: hydrauliczny, dwuobwodowy układ hamulcowy ze wspomaganiem serwo.
- Tarcze hamulcowe: umieszczone z przodu i z tyłu (na obu osiach).
- Hamulec ręczny: hydrauliczny, sprężynowy, działający na tylnej osi.
Kabina Operatora i Sterowanie
Komfort i ergonomia kabiny operatora Bucher City Cat 5000 zostały zaprojektowane w celu maksymalizacji wygody i efektywności pracy.
- Kabina: komfortowa, wyciszona i dźwiękoszczelna, wykonana z aluminium, zamontowana na hydropoduszkach (elementach tłumiących drgania).
- Przednia szyba: wykonana z termoizolacyjnego, wypukłego, antyrefleksyjnego szkła bezpiecznego, dodatkowo podgrzewanego i profilowanego.
- Okna: dwa okna przesuwne w każdych drzwiach.
- Ogrzewanie i wentylacja: wielostopniowa dmuchawa ogrzewania / wentylator grzewczy.
- Dodatkowe wyposażenie kabiny: osłona przeciwsłoneczna, wycieraczki z systemem myjącym / instalacją spryskiwacza.
- Fotele:
- Fotel kierowcy: pneumatycznie amortyzowany, indywidualnie regulowany, z zagłówkiem i 3-punktowym pasem bezpieczeństwa.
- Fotel pasażera: amortyzowany, indywidualnie regulowany.
- Kolumna kierownicza: regulowana (zarówno kąt, jak i wysokość).
- Deska rozdzielcza: przejrzysta i ergonomicznie rozplanowana, wyposażona w 7-calowy kolorowy wyświetlacz.
- Panel sterowania: główny panel sterowania jest zamontowany centralnie w kabinie i wyposażony w jednostkę Johnston Video Monitor (JVM).
- Wyświetla informacje o szerokim zakresie funkcji zamiatarki.
- Umożliwia pobieranie zapisanych danych.
- Na ekranie JVM można wyświetlać obrazy z maksymalnie czterech kamer (opcja).
- Systemy ostrzegawcze: wizualny i akustyczny system ostrzegania o temperaturze i poziomie płynów.
- Dodatkowe sterowanie: osobne sterowanie oparciem dłoni zawierające główne funkcje zamiatania, zamocowane przy drzwiach.
System Elektryczny
System elektryczny zamiatarki jest niezawodny i zgodny z wysokimi standardami branżowymi.
- Napięcie: 24 V.
- Zewnętrzne połączenia: wszystkie zewnętrzne połączenia wiązek przewodów są zgodne ze standardem IP67 dla pojazdów, co zapewnia odporność na wodę i pył.
