Wprowadzenie: Kluczowa Rola Zaworów Bezpieczeństwa
Wózki widłowe to absolutny must-have w przemyśle do transportowania ciężkich ładunków. Dzięki swojej wszechstronności i efektywności, stanowią trzon wielu procesów logistycznych. Wózki widłowe to zmechanizowane urządzenia przeznaczone do przenoszenia i podnoszenia materiałów. Statystyki pokazują, że wózki widłowe stanowią kluczowy element efektywności w wielu sektorach.

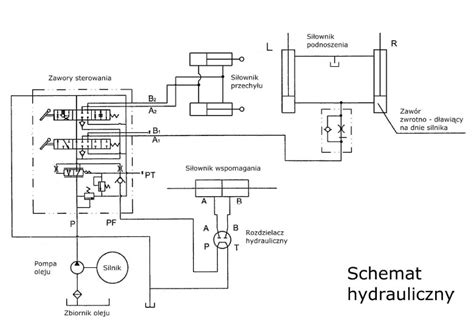

Systemy hydrauliczne są sercem działania wózków widłowych. Opierają się na tłoczeniu cieczy, co umożliwia podnoszenie ciężarów oraz precyzyjne manewrowanie. Wydajność systemu hydraulicznego jest kluczowa dla działania wózka widłowego, a awarie tych systemów mogą poważnie zakłócić operacje. Zawory odgrywają kluczową rolę w operacjach wózków widłowych, chroniąc przed potencjalnymi zagrożeniami.
Komponenty wózków widłowych są różne i zależą od rodzaju i przeznaczenia pojazdu. Wszechobecne są jednak zawory bezpieczeństwa, biorące na siebie ciężar odpowiedzialności za bezpieczeństwo zarówno operatora, jak i ładunku. Choć mogą wydawać się niewielkie, zawory bezpieczeństwa odgrywają niebywale istotną rolę w pracy z wózkami widłowymi. Są one niezastąpione w kontrolowaniu ciśnienia i prewencji niebezpiecznych incydentów.
Ogólna Charakterystyka Zaworów Bezpieczeństwa
Funkcja i znaczenie
Zawór bezpieczeństwa to jeden z najważniejszych elementów w systemach hydraulicznych. Jego główną funkcją jest zapobieganie awariom poprzez kontrolowanie ciśnienia w systemie. Zawory bezpieczeństwa są kluczowymi elementami w systemach ciśnieniowych, których zadaniem jest ochrona przed nadmiernym wzrostem ciśnienia, mogącym prowadzić do awarii urządzeń lub nawet katastrofalnych w skutkach eksplozji.
Przykłady sytuacji, w których zawór ten odegrał kluczową rolę, obejmują awarie hydrauliki podczas podnoszenia ciężkich ładunków oraz zabezpieczenie operatorów przed niekontrolowanymi opadami.
Zawory bezpieczeństwa to urządzenia mechaniczne, które automatycznie uwalniają medium (ciecz, gaz lub parę) z układu, gdy ciśnienie w nim przekroczy ustaloną wartość graniczną. Ich głównym celem jest zapobieganie:
- uszkodzeniom urządzeń - chronią przed przekroczeniem wytrzymałości materiałowej elementów układu;
- awariom procesowym - utrzymują stabilne warunki pracy, zapobiegając niekontrolowanym zmianom ciśnienia.
Typy konstrukcyjne zaworów bezpieczeństwa
Zawory bezpieczeństwa mogą występować w różnych konfiguracjach, w zależności od specyficznych wymagań systemu:
- o budowie otwartej;
- o budowie zamkniętej (kątowe);
- o budowie zamkniętej szczelnej (kątowe) - gazoszczelne.
Dodatkowo, rozróżnia się zawory z odpływem bezpośrednio do atmosfery, przez otwory w korpusie zaworu, oraz zawory z króćcem odpływowym, umożliwiające odprowadzenie czynnika z komory wylotowej do instalacji. Istnieją również wersje bez funkcji odpowietrzania, przeznaczone dla gazów niebezpiecznych i szkodliwych.
Inne zawory w systemach hydraulicznych
Zawory bezpieczeństwa to tylko jedne z wielu zaworów wykorzystywanych w systemach hydraulicznych. Obok nich funkcjonują również:
- Zawór kierunkowy: odgrywa kluczową rolę, kontrolując kierunek przepływu cieczy. Jego prawidłowe działanie wpływa na efektywność i bezpieczeństwo operacji wózka widłowego, umożliwiając precyzyjne manewrowanie wózkiem podczas transportu towarów.
- Zawór kontroli ciśnienia: to kluczowy element systemu hydraulicznego, który zapobiega nadmiernemu ciśnieniu, działając poprzez automatyczne otwieranie i zamykanie w odpowiedzi na zmiany ciśnienia.
- Zawór kontroli przepływu: jest kluczowy dla efektywności operacji wózka widłowego, dzięki niemu możliwe jest precyzyjne dostosowanie ilości cieczy dostarczanej do różnych komponentów.
Zawór kontroli hydrauliki ma na celu utrzymanie stabilności systemu oraz zapewnienie odpowiedniego ciśnienia.
Zawory Bezpieczeństwa w Wózkach Widłowych i Ładowarkach
Specyfika działania i ochrona przed przeciążeniem
Zawór bezpieczeństwa jest niezbędny dla bezpieczeństwa operacyjnego, chroniąc przed niekontrolowanymi upadkami i awariami. Działa na natychmiastowe reagowanie na nieprawidłowe ciśnienie w systemie hydraulicznym, co może zapobiec katastrofalnym skutkom. Dzięki odpowiednio działającemu zaworowi bezpieczeństwa możliwe jest skuteczne zapobieganie upadkom oraz innym awariom.
Jego główne zadanie to ochrona wózka widłowego przed przeciążeniem, co jest jedną z ważniejszych funkcji ochronnych w nowoczesnych wózkach widłowych, zwłaszcza że często zdarza się, iż operatorzy przeciążają wózki widłowe zbyt ciężkimi ładunkami.
Działanie zaworu bezpieczeństwa polega na wykrywaniu nadmiernego ciśnienia i otwieraniu się zaworu, co umożliwia wypuszczenie nadmiaru cieczy. Przykłady zastosowania zaworu bezpieczeństwa obejmują operacje w trudnych warunkach, gdzie ryzyko uszkodzenia ładunków jest wysokie.
Jeśli chce się szybko sprawdzić, czy zawór bezpieczeństwa w wózku widłowym działa sprawnie, należy podnieść widły jak najwyżej i słychać wtedy specjalny dźwięk. Jest to gwarancją tego, że w razie przeciążenia, zawór przelewowy jest sprawny, a płyn przepływa do zbiornika.
W sytuacji, gdy na widłach znajduje się zbyt ciężki ładunek, powstaje ciśnienie od ciężaru ładunku i olej płynie do zbiornika oleju. Zawory mogą się również otwierać, gdy siłowniki pochylania masztu znajdą się w skrajnym położeniu. Kolejna sytuacja występuje, gdy siłownik podnoszenia wysunie się tak, że tłok oprze się o dławicę.
Zawory bezpieczeństwa w wózkach widłowych często dublują się, właśnie po to, aby zapewnić bezawaryjność. Gdy jeden nie zadziała, drugi zaczyna działać. Zabezpieczają one przewody instalacji hydraulicznej przed zniszczeniem. Gdy zawór przelewowy nie zadziała, wówczas zawór bezpieczeństwa ma spełnić swoje zadanie, czyli otworzyć się dokładnie w momencie nadmiernego ciśnienia w układzie. Zawór otwiera się po to, aby wyrównać zbyt duże ciśnienie, a w normalnej pracy wózka pozostaje zamknięty.
Rodzaje zaworów bezpieczeństwa w zaworze sterującym
Zawór sterujący w układzie hydraulicznym posiada zazwyczaj dwa główne typy zaworów bezpieczeństwa, które ograniczają ciśnienie w obwodzie olejowym.
Główny zawór bezpieczeństwa
Główny zawór bezpieczeństwa służy do ograniczenia ciśnienia w głównym układzie hydraulicznym.
Olej hydrauliczny z pomp P1 i P2 dostaje się do zaworu sterującego odpowiednio przez porty P1 i P2. Następnie wchodzi bezpośrednio do głównego zaworu nadmiarowego przez zawór zwrotny CMR1 lub CMR2 i kanał. Ustawienie ciśnienia w kanale jest ograniczone przez główny zawór nadmiarowy.
Zasada działania głównego zaworu bezpieczeństwa jest następująca: gdy ciśnienie w kanale jest niższe niż ciśnienie ustawione przez główny zawór nadmiarowy, kołek wypychacza 10 jest zamocowany, a olej hydrauliczny kanału nie przepłynie do portu powrotnego oleju. Gdy ciśnienie kanału zbliża się do ustawionego ciśnienia, sworzeń wypychacza 10 zostaje wypchnięty i naciska sprężynę 11. Ilość oleju w komorze olejowej wycieka do portu powrotu oleju przez kanał, a ciśnienie spada. Jednocześnie, ponieważ ciśnienie spada podczas przechodzenia przez otwór 7, olej hydrauliczny kanału wpływa do kanału, a następnie, ponieważ ciśnienie jest rozładowywane podczas przejścia przez kanał, ciśnienie w komorze sprężyny 3 maleje. Nacisk kanału popycha tłok 8 w prawo w stosunku do sprężyny 9. Następnie tłok 8 otwiera się, a olej hydrauliczny kanału wchodzi do portu powrotu oleju i utrzymuje ustawioną wartość ciśnienia. Ustawienie ciśnienia reguluje się za pomocą śruby regulacyjnej 12.
Zawór spustowy portu oleju (w ładowarkach i koparkach)
Ten typ zaworu służy do ograniczenia ciśnienia uderzenia w obwodzie oleju w cylindrze.
Zawór nadmiarowy portu oleju i zawór dodatkowy są instalowane między otworem cylindra urządzenia roboczego (wysięgnik, ramię i łyżka) a ich szpulą. Ponieważ szpula znajduje się w położeniu neutralnym, siła zewnętrzna działająca na pręt cylindra może spowodować zbyt duże ciśnienie w cylindrze, dlatego zawór nadmiarowy portu ogranicza ustawienie ciśnienia zaworu. Olej hydrauliczny między cylindrem a rdzeniem zaworu wpływa do kanału, aby zwiększyć ciśnienie w zaworze nadmiarowym. Olej hydrauliczny z kanału przepływa do komory sprężynowej 3 przez kanał. Jeśli ciśnienie jest niższe niż ciśnienie ustawione, kołek wyrzutnika 2 jest zamknięty, ponieważ siła sprężyny jest większa niż ciśnienie. Dlatego kanał i komora sprężynowa utrzymują to samo ciśnienie. Ponieważ ciśnienie dodane przez komorę sprężynową do podstawy i tłoka jest większe niż ciśnienie w kanale, gniazdo zaworu i tłok są przesuwane w lewo w celu zamocowania, a następnie olej hydrauliczny z kanału nie wycieka do przejścia powrotu oleju.
Funkcja przelewu portu oleju
Gdy ciśnienie kanału jest zwiększone do ciśnienia ustawionego, gilzę dociska się do sprężyny. Ze względu na zmniejszone ciśnienie, olej hydrauliczny w komorze olejowej przepływa do kanału powrotnego oleju przez kanał. Z powodu nacisku kanału, tłok przesuwa się w lewo i zatrzymuje na końcu zatyczki. Olej hydrauliczny z kanału przepływa do komory olejowej i do komory sprężynowej przez kanał 6. Otwór między komorą średnicy zewnętrznej końca tłoka a komorą średnicy wewnętrznej tłoka wytwarza różne ciśnienia działające na kanał, więc nacisk sprężyny obniża się, dzięki czemu tłok jest popychany w prawo z powodu otwarcia kanału, co powoduje przepływ oleju hydraulicznego kanału do kanału powrotnego oleju.
Funkcja dodatkowa
Zawór przelewowy portu oleju pełni również funkcję zaworu dodatkowego. W przypadku, gdy na cylinder działa siła zewnętrzna, może się zdarzyć, że ilość dostarczonego paliwa jest niewystarczająca, aby dopasować się do prędkości cylindra. Jeśli tak się stanie, może wystąpić próżnia i kawitacja. Aby temu zapobiec, zawór uzupełniający działa w celu odcięcia podciśnienia wytwarzanego przez powrót do cylindra, wlewając olej do cylindra ze zbiornika hydraulicznego.
Olej hydrauliczny na końcu pręta cylindra (górny) wycieka z zaworu nadmiarowego, ponieważ podciśnienie występuje na końcu pręta cylindra (górny) i należy uzupełnić olej hydrauliczny. Gdy w kanale występuje próżnia, próżnia występuje również w komorze sprężynowej kanału. Ciśnienie w kanale powrotnym oleju działa na podstawę maszyny. Ponieważ komora sprężyny i tłok znajdują się w próżni, podstawa maszyny przesuwa się w prawo przez prasę powrotną oleju.
Stabilizacja i inne zabezpieczenia
Zabezpieczenia w wózkach widłowych to ochrona zarówno dla kierującego wózkiem, jak i osób, które znajdują się w pobliżu. Taka ochrona jest ważna z punktu widzenia wypadków w pracy i różnych kolizji, które mogą się przydarzyć w trakcie używania wózka widłowego. Światła i oznakowanie pojazdu pełnią rolę podobną, jak w innych pojazdach, czyli informują o kierunku ruchu i przewidywanych czynnościach.
Jeśli chodzi o stabilizację, to także ważna sprawa w wózku widłowym, która chroni przed wywróceniem się wózka pod wpływem zbyt ciężkiego lub niestabilnego ładunku. Dlatego widły wózka widłowego są ustawiane w pionie, a maszt wychyla się tylko na określoną odległość. Tak samo prędkość jest ograniczana w trakcie zakręcania.
Należy pamiętać, że różnego rodzaju wypadki przy wózkach widłowych mogą być spowodowane przez niestabilne ładunki, roztargnienie operatora czy brak wymaganych szkoleń. Bezpieczeństwo pracy związane z przenoszeniem ładunków na wózkach widłowych jest kluczowe, bo te pojazdy cieszą się ogromną popularnością, a nowoczesne magazyny najczęściej opierają swoją logistykę na funkcjonowaniu sprawnych wózków widłowych.
Zawory Bezpieczeństwa w Różnych Typach Układów Hydraulicznych
Układy zamknięte: charakterystyka, rola i zastosowania
Układy zamknięte to systemy, w których medium robocze krąży w zamkniętej przestrzeni, bez kontaktu z otoczeniem. Przykładami są instalacje grzewcze, kotły parowe pracujące w układzie zamkniętym, systemy chłodzenia czy obiegi technologiczne w przemyśle chemicznym.
Rola zaworu bezpieczeństwa w układzie zamkniętym obejmuje:
- ochronę przed nadciśnieniem - w wyniku procesów termicznych lub chemicznych ciśnienie w układzie może wzrastać. Zawór bezpieczeństwa zapobiega przekroczeniu maksymalnego dopuszczalnego ciśnienia;
- utrzymanie integralności układu - chroni przed uszkodzeniem komponentów takich jak rury, zbiorniki czy wymienniki ciepła;
- bezpieczeństwo operacyjne - zapewnia bezpieczeństwo personelu i otoczenia poprzez kontrolowane uwalnianie medium.
Konstrukcja i zasada działania takiego zaworu obejmuje element sprężynowy, którego siła utrzymuje zawór w pozycji zamkniętej do momentu, gdy ciśnienie przekroczy ustawioną wartość, oraz dysk zaworu, który uszczelnia otwór wylotowy, zapobiegając wyciekom. Zawór jest kalibrowany na określone ciśnienie otwarcia, zgodnie z wymaganiami układu.
Praktyczne zastosowania to instalacje grzewcze, kotły parowe oraz turbiny gazowe/parowe pracujące w układach zamkniętych, gdzie zawory bezpieczeństwa do pary działają jako bufor w przypadku gwałtownego, niekontrolowanego wzrostu ciśnienia.
Układy otwarte: charakterystyka, rola i zastosowania
Układy otwarte to systemy, w których medium robocze nie jest ograniczone zamkniętą przestrzenią i może swobodnie uchodzić do otoczenia. Przykłady obejmują systemy wodociągowe, kanalizacyjne czy instalacje przeciwpożarowe, w których stosujemy zawory bezpieczeństwa do wody i nie tylko.
Rola zaworu bezpieczeństwa w układzie otwartym to przede wszystkim:
- kontrola przepływu - zapobiega powstawaniu zbyt wysokiego ciśnienia, który ma bezpośredni wpływ na cały układ;
- ochrona urządzeń końcowych - chroni armaturę, pompy i inne urządzenia przed uszkodzeniem, co jest bardzo istotne z punktu widzenia ekonomicznego.
W ich konstrukcji i zasadzie działania mogą być wykorzystywane zawory regulacyjne, rekompensujące cząstkowe wzrosty ciśnienia, mechanizmy pływakowe (w systemach wodnych), a także sterowanie elektroniczne, gdzie nowoczesne zawory są kontrolowane czujnikami i systemami kontrolnymi.
Zastosowania praktyczne obejmują systemy wodociągowe, instalacje przeciwpożarowe, przemysł spożywczy oraz turbiny gazowe/parowe pracujące w układach otwartych.
Typowe zastosowania w przemyśle
Układy hydrauliczne wykorzystują ciecz (najczęściej olej hydrauliczny) do przenoszenia energii i sterowania ruchem w maszynach i urządzeniach. Są powszechnie stosowane w przemyśle ciężkim, maszynach budowlanych, lotnictwie czy rolnictwie. Rola zaworu bezpieczeństwa w układzie hydraulicznym to:
- ochrona przed przeciążeniem - zapobiega uszkodzeniom elementów układu w wyniku nadmiernego wzrostu ciśnienia spowodowanego np. blokadą ruchu siłownika;
- stabilizacja pracy - utrzymuje ciśnienie w układzie na zadanym poziomie, co zapewnia płynność i precyzję działania maszyn;
- bezpieczeństwo użytkowania - chroni operatorów i sprzęt przed skutkami awarii hydraulicznych.
Praktyczne zastosowania to maszyny budowlane (koparki, ładowarki), prasy hydrauliczne oraz systemy sterowania lotniczego, gdzie zawory bezpieczeństwa są kluczowe dla niezawodności.
Eksploatacja i Utrzymanie Zaworów Bezpieczeństwa
Rola operatora i świadomość bezpieczeństwa
Operatorzy wózków widłowych muszą być świadomi znaczenia zaworów bezpieczeństwa i odpowiedzialności związanej z ich utrzymaniem. To kluczowy element zapewnienia bezpieczeństwa operacyjnego, co może pomóc uniknąć wypadków i zachować wydajność pracy. Operatorzy wózków widłowych muszą znać działanie zaworów oraz być przeszkoleni w zarządzaniu nimi. Wiedza na temat eksploatacji i monitorowania tych zaworów jest niezbędna dla bezpiecznej pracy. Zrozumienie funkcji zaworów bezpieczeństwa i odpowiedzialność za ich utrzymanie to jedno z zadań operatora. Ich praca nie kończy się tylko na obsłudze wózka widłowego, ale wymaga również bieżącego monitorowania stanu technicznego urządzenia. Należy podkreślić wagę zaworów bezpieczeństwa i uważać na jakiekolwiek oznaki nieprawidłowości w ich funkcjonowaniu.
Konserwacja i kontrola
Regularna konserwacja zaworów bezpieczeństwa jest niezbędna dla zapewnienia ich prawidłowego działania. Konserwacja zaworów bezpieczeństwa to nieodłączny element ich użytkowania. Aby zapewnić ich prawidłowe funkcjonowanie, konieczne są regularne przeglądy techniczne, które obejmują testy szczelności oraz dokumentowanie przeprowadzonych prac konserwacyjnych. Regularne przeglądy wózka widłowego są niezbędne, aby działał prawidłowo.
Prace konserwacyjne i kontrolne obejmują:
- regularne przeglądy oraz przedmuchy - zgodnie z harmonogramem producenta lub przepisami prawnymi;
- testy funkcjonalne - sprawdzanie poprawności działania zaworu poprzez symulację warunków nadciśnienia;
- kalibracja - ustawianie ciśnienia otwarcia zgodnie z wymaganiami układu;
- wymiana części zużywalnych - uszczelnień, sprężyn czy elementów mechanicznych.
Regulacje, normy i standardy
Regulacje dotyczące zaworów bezpieczeństwa mają kluczowe znaczenie dla organizacji operacji związanych z wózkami widłowymi. Regulacje wpływają na sposób, w jaki przedsiębiorstwa zbierają i przetwarzają dane w kontekście bezpieczeństwa operacji. Regulacje bezpieczeństwa mają na celu zapewnienie, że urządzenia stosowane w wózkach widłowych spełniają określone normy.
Do najważniejszych norm i standardów należą:
- PN-EN ISO 4126: Międzynarodowa norma dotycząca urządzeń zabezpieczających przed nadciśnieniem.
- ASME Boiler and Pressure Vessel Code: Amerykański standard regulujący projektowanie i stosowanie zaworów bezpieczeństwa w kotłach i zbiornikach ciśnieniowych.
- Dyrektywa ciśnieniowa PED 2014/68/UE: Europejska dyrektywa określająca wymagania dla urządzeń ciśnieniowych.
Czynniki wpływające na dobór zaworu bezpieczeństwa
Wybór odpowiedniego zaworu bezpieczeństwa jest kluczowy dla bezpieczeństwa operacyjnego. Wybór odpowiednich dostawców części do wózków widłowych ma ogromne znaczenie. Zrozumienie tych elementów pomoże w dokonaniu mądrego wyboru i zapewnieniu efektywności operacji.
Wpływają na to głównie:
- Parametry techniczne:
- ciśnienie (początku) otwarcia;
- ciśnienie zrzutowe;
- ciśnienie zamknięcia;
- przyrost ciśnienia konieczny do uzyskania wymaganej przepustowości;
- spadek ciśnienia konieczny do uzyskania szczelnego zamknięcia;
- współczynnik wypływu;
- przepustowość zaworu;
- średnica kanału przepływowego;
- czynnik roboczy.
- Warunki eksploatacyjne:
- warunki środowiskowe - wilgotność, temperatura pracy, zapylenie, narażenie na czynniki atmosferyczne;
- częstotliwość operacji - częste otwieranie i zamykanie zaworu wpływa na jego trwałość i wymaga odpowiedniej konstrukcji.
Wybór odpowiedniego zaworu bezpieczeństwa to kluczowy element dbania o bezpieczeństwo podczas pracy z wózkami widłowymi.
