Zawór i czujnik ciśnienia oleju w maszynach JCB: Rola, działanie i diagnostyka awarii

Właściwe funkcjonowanie układu smarowania jest kluczowe dla długowieczności i niezawodnej pracy każdego silnika, w tym tych stosowanych w maszynach JCB. Odpowiednie ciśnienie oleju silnikowego chroni silnik przed przyspieszonym zużyciem i zatarciem, a jego monitorowanie powierzone jest precyzyjnym czujnikom oraz zaworom regulującym.

Znaczenie układu smarowania i monitorowania ciśnienia oleju w silniku

Układ smarowania silnika odpowiada za dostarczenie oleju do wszystkich ruchomych części, redukując tarcie, odprowadzając ciepło i usuwając zanieczyszczenia. Kluczowym parametrem świadczącym o prawidłowej pracy tego układu jest ciśnienie oleju. Jego nieprawidłowy poziom może prowadzić do poważnych uszkodzeń silnika. Dlatego tak ważne są elementy monitorujące i regulujące ciśnienie, takie jak czujniki i zawory przelewowe.

Czujnik ciśnienia oleju silnikowego: Budowa i zasada działania

Czym jest czujnik ciśnienia oleju?

Czujnik ciśnienia oleju silnikowego to niewielki, ale równocześnie bardzo ważny element układu smarowania silnika. Odpowiada za monitorowanie ciśnienia cieczy smarującej krążącej w magistrali olejowej. W razie zbyt niskiego ciśnienia oleju silnikowego, na desce rozdzielczej pojawia się charakterystyczna, czerwona kontrolka, informując kierowcę o potencjalnym problemie.

Lokalizacja czujnika

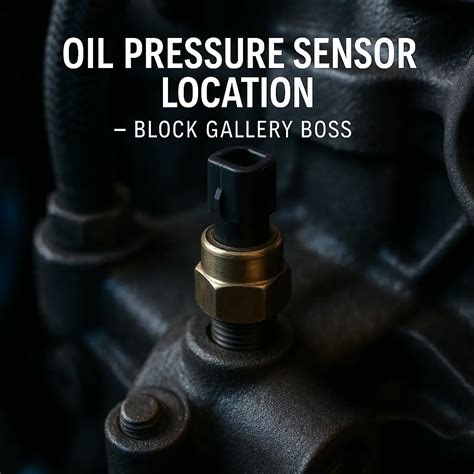

Czujnik ciśnienia oleju jest zazwyczaj przykręcony do skrzyni korbowej silnika, często przed filtrem oleju silnikowego lub w okolicach misy olejowej. Jego precyzyjne umiejscowienie może się różnić w zależności od marki i modelu silnika, jednak inżynierowie zazwyczaj umieszczają go w newralgicznych punktach układu, aby miał bezpośredni kontakt z przepływającym olejem.

Typy czujników ciśnienia oleju

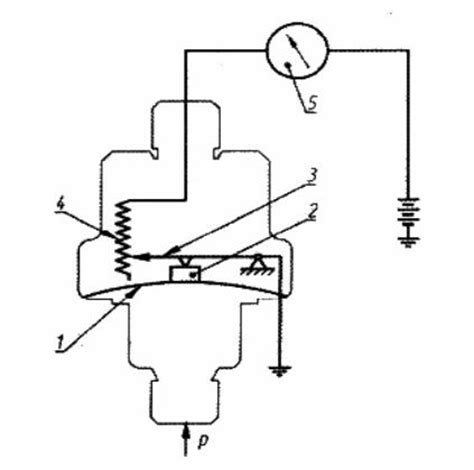

Typowa konstrukcja czujnika ciśnienia oleju to wewnętrzna membrana, która rozszerza się lub zwęża na skutek zmian ciśnienia oleju. Ruchy membrany są przetwarzane na sygnały elektryczne i przesyłane do sterownika silnika. W starszych samochodach (jeszcze w latach 80-tych) montowano standardowo czujnik ciśnienia oleju z zegarem na desce rozdzielczej. Dziś takie zegary można znaleźć głównie w autach sportowych lub jako elementy doposażenia.

Rozróżnienie czujników oleju

W układzie smarowania silnika znajdują się najczęściej trzy typy czujników, które bywają ze sobą mylone:

• Czujnik ciśnienia oleju - monitoruje ciśnienie, kluczowy dla ochrony silnika.
• Czujnik poziomu oleju silnikowego - często w misce olejowej w nowszych maszynach, informuje o ilości oleju.
• Czujnik temperatury oleju silnikowego - mierzy temperaturę oleju, ważną dla oceny jego właściwości.

Pomiar ciśnienia oleju i jego znaczenie

Ciśnienie oleju silnikowego pozwala sprawdzić ogólną sprawność układu smarowania silnika. Musi zawierać się w określonych wartościach, przy określonej prędkości obrotowej silnika. Na przykład, w pewnym modelu silnika ciśnienie oleoju silnikowego powinno wynosić 0,8 bara podczas pracy na biegu jałowym. Ogólnie, ciśnienie od 1.5 do 2 barów na rozgrzanym silniku, na biegu jałowym, jest w zupełności wystarczające. Od wartości ciśnienia silnikowego zależy także praca niektórych elementów silnika, np. układu zmiennych faz rozrządu.

Zawór przelewowy (regulacji ciśnienia) pompy oleju

Rola zaworu przelewowego

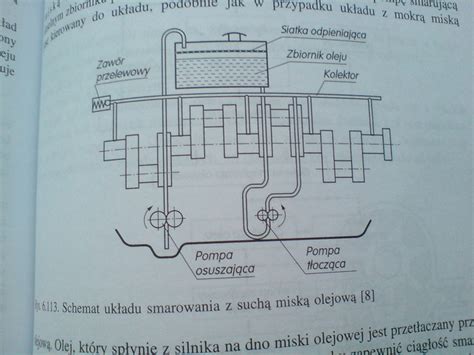

W układzie smarowania silnika, oprócz czujnika, niezwykle ważną rolę odgrywa zawór przelewowy pompy oleju. Jest on odpowiedzialny za to, żeby ciśnienie nie przekroczyło bezpiecznych wartości dla całego układu, chroniąc pompę i inne elementy przed przeciążeniem.

Zasada działania i lokalizacja

Działanie zaworu przelewowego opiera się na precyzyjnym balansie między siłą sprężyny a ciśnieniem oleju. Kiedy ciśnienie przekracza określoną wartość, kulka (lub tłoczek, w zależności od konstrukcji) odsuwa się, pozwalając nadmiarowi oleju wrócić do miski olejowej lub ominąć filtr. Lokalizacja zaworu może się różnić: w niektórych silnikach jest zintegrowany z obudową pompy, w innych - znajduje się w magistrali olejowej, albo nawet w samym filtrze. Zawór regulujący ciśnienie oleju musi być zawsze dostosowany do specyfikacji konkretnego silnika; stosowanie zamienników bez sprawdzenia parametrów może być ryzykowne.

Znaczenie przy zimnym rozruchu

Zimny rozruch to moment, w którym silnik najbardziej potrzebuje dobrze działającego układu smarowania. W tym czasie ciśnienie w układzie potrafi gwałtownie wzrosnąć, zwłaszcza przy niskich temperaturach, kiedy olej jest gęstszy niż zwykle. Zawór przelewowy pompy oleju ma tu kluczową rolę, zapewniając stabilne ciśnienie i zapobiegając uszkodzeniom. Dlatego warto stosować oleje, które zachowują odpowiednią lepkość nawet w niskich temperaturach.

Zawory przelewowe w nowoczesnych silnikach

Wbrew pozorom, zawór przelewowy nie jest tylko domeną starych silników. W nowoczesnych jednostkach pełni jeszcze ważniejszą rolę, ponieważ musi współpracować z szeregiem systemów elektronicznych. Dziś zawór olejowy może być nawet sterowany elektronicznie, gdzie zamiast prostej sprężyny mamy siłownik elektromagnetyczny reagujący na polecenia z komputera. Takie rozwiązania są precyzyjne, ale niestety też bardziej podatne na awarie - szczególnie przy złej jakości oleju lub zapchanym filtrze.

Objawy awarii czujnika i zaworu ciśnienia oleju

Uszkodzony czujnik ciśnienia oleju lub nieprawidłowo działający zawór przelewowy mogą dawać podobne objawy, co często wprowadza w błąd. Rozpoznanie awarii nie zawsze jest oczywiste, ponieważ objawy mogą do złudzenia przypominać symptomy rzeczywistej utraty smarowania. Istnieje jednak szereg specyficznych zachowań maszyny, które z dużym prawdopodobieństwem wskazują na problem.

Sygnalizacja kontrolki na desce rozdzielczej

• Czerwona kontrolka oleju nie gaśnie po uruchomieniu silnika: W sprawnym układzie powinna zgasnąć od razu po zapłonie. Jeśli pali się lub żarzy, wskazuje to na problem.
• Czerwona kontrolka oleju zapala się podczas jazdy: To zawsze powód do natychmiastowego zatrzymania maszyny.
• Kontrolka zapala się na wolnych obrotach, gaśnie po dodaniu gazu: Częsty scenariusz przy uszkodzeniu czujnika ciśnienia oleju lub nadmiernym zużyciu silnika.
• Długie świecenie kontrolki oleju po rozruchu: Jeśli mija więcej niż 2-3 sekundy, zanim zgaśnie, może to wskazywać na problem z zaworem przelewowym.
• Migająca kontrolka: Może sygnalizować usterkę lub tymczasowe spadki ciśnienia.

Akustyczne sygnały problemów

To najważniejszy punkt diagnostyczny. Musisz umieć odróżnić awarię czujnika od awarii smarowania na podstawie dźwięków silnika:

• W przypadku rzeczywistego spadku ciśnienia oleju (np. awaria pompy, zatkany smok), olej nie dociera do kluczowych węzłów tarcia. Efektem jest natychmiastowa zmiana kultury pracy silnika - staje się głośny, wydaje metaliczne stukanie (szczególnie w górnych partiach), szlifowanie. Silnik może tracić moc, a nawet gasnąć.
• W przypadku uszkodzonego czujnika ciśnienia oleju, sytuacja wygląda inaczej. Kontrolka na desce rozdzielczej świeci się na czerwono, ale silnik pracuje cicho, równo i miękko, bez niepokojących odgłosów. Brak hałasów przy jednoczesnym alarmie o braku ciśnienia to najsilniejszy dowód na to, że problem leży po stronie osprzętu (czujnika), a nie samego silnika.
• Stukanie hydraulicznych popychaczy: Przy niewystarczającym ciśnieniu oleju, elementy te pracują na sucho, co powoduje hałas i przyspieszone zużycie.

Inne objawy

• Tryb awaryjny i spadek mocy: Nowoczesne maszyny są naszpikowane elektroniką. Uszkodzony czujnik może wysyłać błędne dane do komputera sterującego (ECU). Jeśli ECU otrzyma informację o rzekomym braku ciśnienia, może w ramach ochrony jednostki uruchomić tryb awaryjny, co objawi się drastycznym spadkiem mocy. Często towarzyszy temu zapalenie się żółtej kontrolki Check Engine.
• Problemy z obrotomierzem lub pulsowanie świateł: Choć nie są to bezpośrednie objawy problemu z ciśnieniem oleju, bywają zgłaszane w kontekście ogólnych usterek elektrycznych i mogą być mylone z innymi problemami. W przypadku obrotomierza przyczyną może być np. luźny pasek alternatora, a pulsowanie świateł może wskazywać na problem z regulatorem napięcia.

Przyczyny uszkodzeń czujników i zaworów

Czujnik ciśnienia oleju oraz zawór przelewowy, mimo prostej budowy, są elementami eksploatacyjnymi i z czasem ulegają awariom. Oto najczęstsze przyczyny:

• Zużycie eksploatacyjne i starzenie materiału: Czujnik pracuje w cyklach ekstremalnych zmian temperatur (od mrozu po setki stopni Celsjusza) oraz jest poddawany ciągłym wibracjom silnika. Z czasem elementy wewnętrzne ulegają zużyciu.
• Zanieczyszczenia w oleju: Nagar, szlam, opiłki metalu czy inne osady krążące w starym oleju mogą zatkać cieniutki kanalik doprowadzający olej do elementu pomiarowego czujnika lub zablokować zawór przelewowy. W efekcie czujnik „nie widzi” ciśnienia, mimo że w magistrali jest ono prawidłowe, lub zawór nie reaguje prawidłowo.
• Problemy z elektryką: Czujnik komunikuje się z resztą maszyny za pomocą prądu. Poprzecierane przewody, słabe połączenia lub uszkodzenia wtyczek mogą prowadzić do błędnych odczytów.
• Rozszczelnienie wewnętrzne (wyciek oleju): Czasami dochodzi do pęknięcia wewnętrznej bariery w czujniku. Wtedy olej zaczyna przeciekać przez sam czujnik i wydostawać się na zewnątrz przez wtyczkę elektryczną.
• Niewłaściwie dobrany lub stary olej silnikowy: Olej o niewłaściwej lepkości lub zużyty olej (np. z paliwem w oleju) może nie zapewniać odpowiedniego ciśnienia.
• Zapchany filtr oleju lub smok olejowy: Blokują przepływ oleju, co prowadzi do spadku ciśnienia.
• Zużycie silnika: Nadmierne zużycie wału korbowego, panewek głównych i korbowodowych powoduje większe luzy, przez które olej "ucieka", co skutkuje niskim ciśnieniem, zwłaszcza na rozgrzanym silniku.
• Awaria pompy oleju: Niewydajna pompa nie jest w stanie zapewnić odpowiedniego ciśnienia.
• Paliwo w oleju: Przedostawanie się paliwa (np. z uszkodzonej ręcznej pompy paliwowej lub nieszczelnych wtryskiwaczy) do oleju silnikowego, mocno go rozrzedza, drastycznie obniżając lepkość i ciśnienie.

Diagnostyka i rozwiązywanie problemów z ciśnieniem oleju

Podejrzenie awarii czujnika lub zaworu to jedno, ale pewność daje tylko rzetelna diagnostyka.

Podstawowe kroki diagnostyczne

1. Sprawdzenie poziomu oleju silnikowego: To absolutna podstawa. Zanim zaczniesz podejrzewać czujnik, upewnij się, że w silniku w ogóle jest olej. Wyłącz silnik, odczekaj kilka minut, aż olej spłynie do miski, i wyciągnij bagnet. Sprawdzenie poziomu oleju pozwoli wykluczyć najbardziej prozaiczną przyczynę świecenia kontrolki - czyli zwykły niedobór środka smarnego. Jeśli poziom jest zbyt niski, uzupełnij go i uruchom silnik ponownie.
2. Oględziny czujnika i wycieków: Zlokalizuj czujnik (zazwyczaj przy filtrze oleju lub w jego pobliżu) i dokładnie go obejrzyj. Szukaj śladów oleju na samym korpusie czujnika oraz we wtyczce elektrycznej. Jeśli widzisz, że czujnik jest „spocony” lub olej kapie z miejsca, gdzie wchodzą przewody, oznacza to, że uległ rozszczelnieniu i kwalifikuje się do natychmiastowej wymiany. Sprawdź również, czy nie ma innych widocznych wycieków spod silnika.
3. Pomiar ciśnienia manometrem: Jeżeli chcesz mieć 100% pewności i wykluczyć awarię pompy oleju lub zużycie silnika, musisz wykonać pomiar fizyczny. Polega on na wykręceniu podejrzanego czujnika i wkręceniu w jego miejsce profesjonalnego miernika ciśnienia. Należy sprawdzić ciśnienie oleju silnikowego w układzie za pomocą manometru i porównać wartości z danymi fabrycznymi, mierząc je przy różnych prędkościach obrotowych. Jeżeli manometr pokazuje prawidłowe ciśnienie (zgodne z instrukcją serwisową maszyny), a kontrolka w kabinie nadal świeci - masz pewność, że silnik jest zdrowy, a winny jest wyłącznie czujnik lub elektryka.

Diagnostyka różnicowa: czujnik czy rzeczywista awaria?

Kluczową różnicą jest akustyka pracy silnika. Jeśli kontrolka ciśnienia oleju świeci się, ale silnik pracuje cicho, równo i miękko, najprawdopodobniej winowajcą jest uszkodzony czujnik lub usterka elektryczna. W przypadku realnej awarii smarowania (np. uszkodzenia pompy lub zużycia panewek), silnik pracuje głośno, wydając metaliczne stukanie (szczególnie w górnych partiach).

Praktyczne przypadki awarii ciśnienia oleju w maszynach (JCB i inne)

Problemy po wymianie oleju (JCB 4CX)

W przypadku JCB 4CX zdarzało się, że po wymianie oleju w silniku zginęło ciśnienie, a pompa nie podawała oleju na filtr. Przyczyną mogło być zassanie powietrza przez pompę olejową lub uszkodzenie zaworu ciśnieniowego. Użytkownik, który zaobserwował podniesiony stan oleju, co sugerowało możliwość przedostania się paliwa do oleju, po wymianie oleju i membrany w pompce paliwowej doświadczył nasilenia problemu z ciśnieniem. Proponowane rozwiązania obejmowały zalanie filtra olejem przed uruchomieniem, sprawdzenie smoka pompy olejowej oraz ewentualnie wadliwego oringu między miską olejową a pompą. Jeżeli tam jest silnik Perkinsa, np. Faser1000, i posiada wałki wyrównujące, pompę można zrobić od dołu, jako element zespołu wałków.

Nieprawidłowe ciśnienie na wolnych obrotach (JCB 8016)

W minikoparce JCB 8016 z silnikiem 403c-11, migające ciśnienie na wolnych obrotach jest częstym sygnałem problemu. Warto najpierw wymienić czujnik dla pewności. Jeżeli po wymianie objawy nadal występują, należy sprawdzić smok pompy oleju, który mógł się zapchać.

Wartości ciśnienia w JCB 3CX Dieselmax 444

Dla koparko-ładowarki JCB 3CX z silnikiem Dieselmax 444 z turbosprężarką (rok 2005), na zimnym silniku ciśnienie może wynosić prawie 4 atmosfery, a na rozgrzanym 2,5-2,7 bara. Są to wartości w normie (4,0-4,8 bar przy maksymalnych obrotach). Problemy z budowaniem ciśnienia po wymianie oleju mogą sugerować, że pompa olejowa ociekła z resztek oleju, a przy ponownym rozruchu musiała zassać olej przez pusty smok.

Paliwo w oleju silnikowym

Podniesiony stan oleju w silniku często wskazuje na przedostawanie się paliwa. Może to być spowodowane nieszczelnością membrany w pompce paliwowej lub innymi problemami z układem paliwowym. Paliwo rozrzedza olej, znacznie obniżając jego lepkość i zdolność do tworzenia filmu smarnego, co prowadzi do drastycznego spadku ciśnienia.

Zużycie silnika a niskie ciśnienie (np. Schaeff HR 12)

Brak odpowiedniego ciśnienia oleju na rozgrzanym silniku, szczególnie gdy kontrolka z migania zaczyna świecić przez cały czas, a silnik traci siłę i gaśnie przy niskich obrotach, może świadczyć o nadmiernym zużyciu silnika, w szczególności panewek głównych i korbowodowych. W takich przypadkach, choć to rozwiązanie tymczasowe, niektórzy mechanicy sugerują zastosowanie oleju o wyższej lepkości, np. 15W50, który dzięki swojej gęstości może na krótki okres podnieść ciśnienie. Jest to jednak diagnoza zaawansowanego zużycia silnika, wymagająca gruntownego remontu.

Problemy elektryczne i wskaźniki (obrotomierz, pulsowanie świateł)

Czasami w kontekście problemów z maszyną pojawiają się również inne, pozornie niezwiązane usterki, np. niedziałający obrotomierz, mimo że motogodziny nabija. Przyczyną może być problem z alternatorem lub jego paskiem. Pulsowanie świateł, szczególnie przy włączeniu wszystkich halogenów, często wskazuje na problem z regulatorem napięcia.

Wymiana i konserwacja: Kiedy i jak?

Czy można jeździć z uszkodzonym czujnikiem?

Odpowiedź na to pytanie jest złożona, ale z punktu widzenia bezpieczeństwa eksploatacji brzmi: nie jest to zalecane. Teoretycznie, jeśli masz absolutną pewność (potwierdzoną manometrem), że uszkodzony jest tylko czujnik, a ciśnienie oleju jest w normie, silnikowi nic się nie stanie. Jednak pozbawiasz się wtedy jedynego systemu ostrzegania. Jeśli podczas jazdy z zepsutym czujnikiem dojdzie do faktycznej awarii pompy oleju lub nagłego wycieku (np. uderzenie miską o kamień), nie dowiesz się o tym na czas. Kontrolka już świeci (lub nie działa), więc nie otrzymasz nowego ostrzeżenia. Dlatego, jeśli podejrzewasz awarię czujnika, powinieneś jak najszybciej udać się do warsztatu. Jeśli silnik pracuje głośno, pod żadnym pozorem nie kontynuuj jazdy - wezwij holowanie.

Koszty wymiany i możliwość samodzielnej naprawy

Dobra wiadomość jest taka, że w porównaniu do kosztów remontu silnika, wymiana czujnika to wydatek symboliczny. Ceny samego elementu wahają się zazwyczaj w przedziale od 20 do 150 zł, w zależności od marki maszyny. Koszt wymiany czujnika w warsztacie to zazwyczaj kwota rzędu 50-200 zł za robociznę. Jeżeli dysponujesz odpowiednimi narzędziami, wiedzą oraz masz miejsce, w którym jesteś w stanie to zrobić - możesz spróbować samodzielnej wymiany. Za pomocą odpowiedniego klucza należy wykręcić stary czujnik i wkręcić nowy. Uwaga: Bardzo ważne jest zachowanie czystości i odpowiedniego momentu dokręcania. Zbyt mocne dokręcenie może spowodować pęknięcie korpusu lub uszkodzenie gwintu w bloku silnika.

Znaczenie odpowiedniego oleju i filtra

Wybór właściwego oleju silnikowego, zgodnego ze specyfikacją producenta maszyny, oraz regularna wymiana filtra oleju są kluczowe dla prawidłowego działania układu smarowania. Należy stosować oleje, które zachowują odpowiednią lepkość nawet w niskich temperaturach. Na rynku dostępne są specjalistyczne oleje, np. ceramiczne oleje silnikowe MIHEL, które nie tylko poprawiają smarowanie przy zimnym rozruchu, ale również stabilizują parametry pracy zaworów i zapobiegają ich zacieraniu się. Pamiętaj, aby zawsze stawiać na rozwiązania zgodne ze specyfikacją silnika.

Problemy z układem smarowania to coś, czego żaden operator maszyny nie powinien lekceważyć. Choć uszkodzony czujnik ciśnienia oleju jest usterką stosunkowo drobną i tanią w naprawie, jego objawy są niemal identyczne z krytyczną awarią silnika. Pamiętaj: jeśli zapali się kontrolka, zatrzymaj się i sprawdź bagnet. Jeśli olej jest, a silnik nie hałasuje, prawdopodobnie to tylko czujnik. Nie zwlekaj jednak z naprawą - sprawny układ smarowania i działający system ostrzegania to polisa ubezpieczeniowa Twojej maszyny.
