Hydrauliczny zawór upustowy w maszynach Komatsu: budowa i działanie

Układ hydrauliczny maszyn budowlanych składa się z wielu elementów, które razem odpowiadają za sprawność i wydajność hydrauliki siłowej. W kontekście tak zaawansowanych systemów, jak te stosowane w ładowarkach kołowych Komatsu WA320 czy innych maszynach tego producenta, kluczową rolę odgrywają zawory hydrauliczne. Ich zadaniem jest kontrolowanie ciśnienia i przepływu cieczy roboczej, co ma bezpośredni wpływ na bezpieczeństwo i efektywność pracy urządzenia.

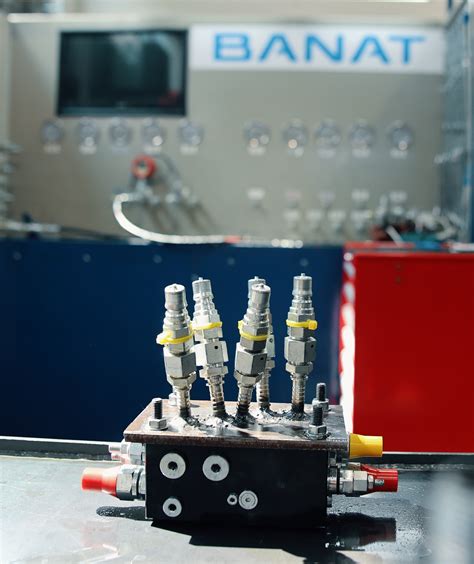

Zawory do maszyn Komatsu

Zawory do koparek Komatsu, w tym do serii PC60-3, PC60-5, PC60-6, PC60-7; PC100-3, PC100-5, PC120-3, PC120-5, PC100-6, PC120-6; PC200-1, PC200-2, PC200-3, PC200-5, PC200-6, PC200-7; PC220-3, PC220-5, PC220-6; PC300-3, PC300-5, PC300-6; PC400-1, PC400-3, PC400-5, PC400-6, są dostępne jako części, główne i podzespoły. Zawory nadciśnieniowe są bardzo precyzyjne i dokładnie testowane przed dostawą. Są one mocne i dobrze działają nawet w złych warunkach pracy.

Podstawy działania zaworów hydraulicznych

Podstawowy podział zaworów hydraulicznych nawiązuje do funkcji, jakie pełnią w układzie hydrauliki siłowej. Wśród nich wyróżnia się zawory regulujące ciśnieniem, przepływem oraz kierunkiem. W grupie zaworów regulujących ciśnieniem znajdują się zawory maksymalne, które dodatkowo dzielimy na zawory bezpieczeństwa i przelewowe. Ich zasada działania opiera się na ograniczeniu wartości cieczy i tym samym kontrolowaniu ciśnienia panującego w układzie hydraulicznym, a dodatkowo ich zadaniem jest ochrona poszczególnych elementów układu przed zniszczeniem.

Poza tym w układzie hydraulicznym występują także inne ważne elementy. Zawory sterujące odpowiadają za utrzymywanie zadanej wartości strumienia cieczy roboczej dostarczanej do odbiornika. Regulatory pełnią podobną funkcję do zaworów dławiących - ich zadaniem jest utrzymywanie stałej prędkości ruchu odbiorników, niezależnie od różnych zakłóceń. Rozdzielacze natomiast kierują olej hydrauliczny do konkretnego miejsca w układzie lub podzespołu, odciążając tym samym pompę hydrauliczną, gdy jest to konieczne.

Zawory bezpieczeństwa: ochrona przed nadciśnieniem

Zawory bezpieczeństwa to urządzenia, które chronią instalacje przemysłowe przed nadmiernym ciśnieniem, automatycznie otwierając się, gdy ciśnienie osiągnie niebezpieczny poziom. Ich głównym celem jest zapobieganie awariom, eksplozjom lub innym niebezpiecznym sytuacjom w instalacjach przemysłowych, takich jak kotły, zbiorniki czy rurociągi.

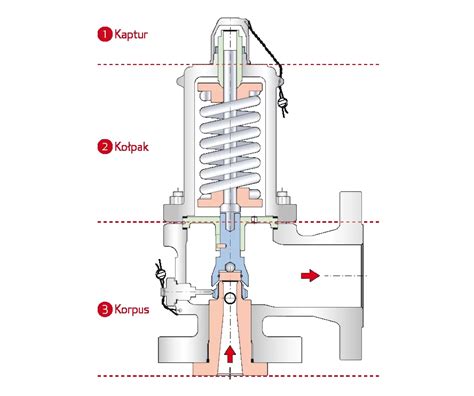

Działanie zaworów bezpieczeństwa

Zawór bezpieczeństwa stale monitoruje instalację pod kątem ciśnienia w systemie. Gdy ciśnienie wewnętrzne instalacji przekracza zadaną w zaworze wartość krytyczną, zawór otwiera się, umożliwiając ucieczkę medium (np. gazu lub cieczy) na zewnątrz systemu. Po obniżeniu ciśnienia do bezpiecznego poziomu zawór zamyka się automatycznie, przywracając normalne warunki pracy. Dzięki swojej konstrukcji, zawory bezpieczeństwa zapobiegają niebezpiecznym sytuacjom, takim jak eksplozje czy uszkodzenia sprzętu.

Zastosowanie zaworów bezpieczeństwa

Zawory bezpieczeństwa znajdują szerokie zastosowanie w wielu sektorach przemysłu:

• Przemysł petrochemiczny: chronią zbiorniki i rurociągi przed nadciśnieniem.
• Kotły i instalacje parowe: zapobiegają eksplozjom związanym z nadmiernym ciśnieniem pary.
• Oczyszczalnie ścieków: chronią instalacje przed nadmiernym ciśnieniem wynikającym z zatorów.
• Systemy hydrauliczne i pneumatyczne: zabezpieczają przed nadmiernym ciśnieniem, chroniąc sprzęt i operatorów.
• Przemysł spożywczy i farmaceutyczny: zapewniają, że ciśnienie nie przekroczy dopuszczalnych norm, co jest kluczowe dla jakości i bezpieczeństwa produktów.
• Chłodnictwo: zapobiegają nadmiernemu ciśnieniu w obiegu czynnika chłodniczego.
• Zbiorniki ciśnieniowe: chronią je przed uszkodzeniami w przypadku wzrostu ciśnienia.
• Transport i magazynowanie gazów: niezbędne, aby uniknąć wycieków lub eksplozji.

Zawory upustowe (przelewowe/nadmiarowe): regulacja i zarządzanie przepływem

Zawory upustowe, nazywane również zrzutowymi lub nadmiarowymi, to urządzenia, które umożliwiają kontrolowane odprowadzanie medium z systemu, gdy ciśnienie przekroczy ustaloną wartość. Służą do regulacji ciśnienia w systemach hydraulicznych i pneumatycznych oraz do ochrony przed nadmiernym wzrostem ciśnienia. Ich główną funkcją jest zarządzanie przepływem medium w celu utrzymania stabilnych warunków pracy.

Działanie zaworów upustowych

Zawory upustowe są zaprojektowane do kontrolowania ciśnienia w systemie poprzez odprowadzanie medium, gdy jego poziom staje się zbyt wysoki. Zawór otwiera się, gdy ciśnienie w instalacji przekracza określoną wartość, a jego otwarcie jest kontrolowane przez mechanizm, który może być ustawiony na różne wartości ciśnienia. W odróżnieniu od zaworów bezpieczeństwa, zawory upustowe mogą działać w sposób ciągły, umożliwiając precyzyjne dostosowanie ciśnienia w systemie, co jest istotne w wielu zastosowaniach przemysłowych. Po osiągnięciu pożądanej wartości ciśnienia zawór zamyka się, co pozwala na stabilizację warunków pracy.

Zastosowanie zaworów upustowych

Zawory upustowe pełnią istotną rolę w wielu branżach i aplikacjach, umożliwiając kontrolę ciśnienia w systemach. Zadaniem zaworu przelewowego jest natomiast kontrolowanie ciśnienia w przewodzie doprowadzającym ciecz. Zarówno zawory bezpieczeństwa, jak i zawory upustowe są kluczowe w zapewnieniu bezpieczeństwa, efektywności i niezawodności w różnych instalacjach przemysłowych. Ich odpowiednie działanie zapobiega poważnym awariom i pozwala na utrzymanie optymalnych warunków pracy.

Ręczny zawór upustowy

Szczególnym typem jest ręczny zawór upustowy, który pozwala na upuszczenie nadmiaru oleju w instalacji z powrotem do zbiornika i zredukowanie narosłego ciśnienia oleju w układzie. Jest on instalowany pomiędzy częścią układu wyposażoną w szybkozłącza a częścią zasilającą pod ciśnieniem. Po upuszczeniu nadmiaru oleju hydraulicznego, połączenie szybkozłączy staje się możliwe. Typowe parametry takiego zaworu to:

• Materiał: stal ocynkowana (korpus), mosiądz (zawór).
• Uszczelnienie: NBR.
• Temperatura pracy: do +90°C.

Budowa zaworu upustowego

Budowa zaworu hydraulicznego upustowego ma jeden istotny element: sprężynę. To ona odpowiada za regulację. Typowy zawór upustowy zbudowany jest z korpusu, sprężyny dociskającej element zamykający (tłoczek lub grzybek) oraz elementu uszczelniającego. Gdy ciśnienie działające na element zamykający przewyży siłę nacisku sprężyny, zawór zaczyna się otwierać, umożliwiając upływ nadmiaru powietrza. Stopień otwarcia zaworu rośnie wraz z dalszym wzrostem ciśnienia, co oznacza, że otwiera się on w sposób proporcjonalny - niewielkie przekroczenie progu powoduje uchylenie zaworu, a większe nadciśnienie skutkuje szerszym otwarciem i większym przepływem upuszczanego medium. Dla prawidłowego działania zaworu upustowego kluczowe jest wywarcie przez medium siły na element zamykający (bezpośrednio lub za pośrednictwem membrany) oraz przeciwdziałająca siła sprężyny ustalającej próg otwarcia. Wiele zaworów upustowych ma konstrukcję membranową, tzn. ciśnienie oddziałuje na elastyczną membranę połączoną z grzybkiem. Taka budowa poprawia czułość i szczelność - membrana pełni rolę czujnika ciśnienia, a sprężyna działa po przeciwnej stronie membrany, utrzymując zawór zamknięty do momentu przekroczenia nastawy.

Kluczowe różnice między zaworem upustowym a zaworem bezpieczeństwa

Pojęcia zawór upustowy i zawór bezpieczeństwa bywają niekiedy używane zamiennie, jednak w technice pneumatycznej i hydraulicznej istnieją istotne różnice między tymi urządzeniami. Zasadniczo każdy zawór bezpieczeństwa jest rodzajem zaworu upustowego nastawionego na ochronę układu przed przekroczeniem dopuszczalnego ciśnienia - ale nie każdy zawór upustowy spełnia kryteria formalne zaworu bezpieczeństwa.

Przeznaczenie i certyfikacja

Zawór bezpieczeństwa jest elementem ściśle związanym z bezpieczeństwem - chroni instalacje ciśnieniowe (zbiorniki, sprężarki, kotły itp.) przed eksplozją lub uszkodzeniem na skutek nadciśnienia. Tego typu zawory podlegają rygorystycznym normom (np. dyrektywie PED) i muszą posiadać odpowiednie atesty oraz dopuszczenia UDT do stosowania w roli zabezpieczenia urządzeń ciśnieniowych. Zawór upustowy natomiast bywa stosowany również do celów regulacyjnych w układach, które niekoniecznie wymagają certyfikowanego zaworu bezpieczeństwa.

Charakterystyka otwierania

Zawory bezpieczeństwa (zwłaszcza tzw. pełnoskokowe) zazwyczaj działają na zasadzie gwałtownego, pełnego otwarcia przy osiągnięciu ciśnienia nastawy. Określa się to mianem działania typu POP, gdzie po przekroczeniu progu zawór otwiera się niemal natychmiast na pełny przepływ. Z kolei zawory upustowe cechują się proporcjonalnym otwieraniem i zamykaniem, to znaczy zwiększają stopień otwarcia płynnie wraz ze wzrostem ciśnienia ponad nastawę. Nie występuje tu efekt nagłego zadziałania - w zakresie około 10% powyżej ciśnienia otwarcia zawór upustowy stopniowo osiąga pełny wypływ, zamiast otworzyć się skokowo. Dzięki temu możliwe jest bardziej stabilne kontrolowanie ciśnienia.

Miejsce odprowadzenia medium

Typowy zawór bezpieczeństwa w pneumatyce jest zaworem otwartym do atmosfery - po zadziałaniu wypuszcza sprężone powietrze bezpośrednio do otoczenia. Natomiast zawory przelewowe (inna nazwa zaworów upustowych stosowana częściej w hydraulice) często nie wyrzucają medium na zewnątrz układu, lecz kierują je z powrotem do zbiornika lub do obiegu powrotnego. Przykładowo w układach hydraulicznych nadmiar oleju przepływa przez zawór przelewowy do zbiornika, utrzymując stałe ciśnienie w układzie. W pneumatyce również istnieją zawory upustowe z dodatkowym przyłączem pozwalającym odprowadzić powietrze do innej części instalacji lub na zewnątrz poprzez układ wydechowy - są one wyposażone w odpowiednie porty upustowe.

Nastawialność

Większość zaworów upustowych ma możliwość regulacji nastawy ciśnienia za pomocą śruby regulacyjnej docisku sprężyny. Użytkownik (lub producent) może dostosować ciśnienie otwarcia w pewnym zakresie, wybierając odpowiednią wartość zgodnie z wymaganiami aplikacji. Zawory bezpieczeństwa również często mają sprężynową regulację, jednak w aplikacjach objętych nadzorem zwykle nastawa jest ustawiana fabrycznie i zabezpieczana (np. zaplombowana), by zapobiec przypadkowej lub nieautoryzowanej zmianie.

Podsumowując, zawór bezpieczeństwa to specjalny rodzaj zaworu upustowego przeznaczony stricte do funkcji ochronnej, posiadający wymagane certyfikaty i często działający gwałtownie dla szybkiego rozładowania nadciśnienia. Zawór upustowy w ujęciu ogólnym może pełnić zarówno funkcje zabezpieczające, jak i regulacyjne (utrzymanie parametrów), działa proporcjonalnie i bywa dostosowany konstrukcyjnie do ciągłego przewietrzania układu.

Zastosowanie zaworów upustowych w praktyce

W układach pneumatyki industrialnej oraz hydrauliki zawory upustowe znajdują szerokie zastosowanie wszędzie tam, gdzie istnieje ryzyko niekontrolowanego wzrostu ciśnienia lub potrzeba utrzymania stabilnego poziomu ciśnienia.

• Ochrona instalacji i urządzeń przed nadciśnieniem: Podstawowym zastosowaniem jest zabezpieczenie zbiorników ciśnieniowych (butli, zasobników sprężonego powietrza), sprężarek i rurociągów przed przekroczeniem dopuszczalnego ciśnienia pracy. W razie awarii układu sterowania sprężarki lub nadmiernego wzrostu ciśnienia w zbiorniku, zawór upustowy (bezpieczeństwa) otworzy się i wypuści nadmiar powietrza, chroniąc zbiornik przed rozerwaniem.
• Kontrola ciśnienia w obwodach pneumatycznych: Zawory upustowe pełnią rolę tzw. zaworów nadmiarowych utrzymujących stałe ciśnienie w określonej części obwodu. Takie rozwiązanie stosuje się np. dla ochrony wrażliwych przyrządów pomiarowych lub elementów wykonawczych, które nie powinny być narażone na ciśnienie wyższe niż nominalne.
• Odciążanie sprężarki i szybkie odpowietrzanie układu: Wiele sprężarek tłokowych wyposażonych jest w tzw. zawór odciążający, będący odmianą automatycznego zaworu upustowego. Jego zadaniem jest upuszczenie ciśnienia z głowicy sprężarki i przewodów tłocznych w momencie wyłączenia urządzenia lub podczas rozruchu, co ułatwia rozruch silnika.
• Zabezpieczenie siłowników pneumatycznych przed siłami zewnętrznymi: W niektórych aplikacjach siłownik pneumatyczny może zostać narażony na dodatkowe siły zewnętrzne. Jeśli w komorę siłownika wbudowany jest niewielki zawór upustowy nastawiony nieco powyżej ciśnienia roboczego, to w momencie wystąpienia nagłej kompresji powietrza zawór się otworzy i upuści część medium, zapobiegając uszkodzeniu uszczelek siłownika czy przewodów.
• Aplikacje specjalne (silosy, podciśnienie): Zawory upustowe stosowane są nie tylko do nadciśnienia, ale także do ochrony przed zbyt wysokim podciśnieniem. Przykładem są zawory upustowe montowane na silosach lub zbiornikach, które chronią konstrukcję zarówno przed nadmiernym wzrostem ciśnienia wewnątrz, jak i przed zbyt gwałtownym spadkiem ciśnienia. Specjalne zawory upustowe dwukierunkowego działania mogą wtedy upuszczać nadmiar ciśnienia na zewnątrz lub wpuszczać powietrze z otoczenia do środka.

Rodzaje zaworów upustowych i ich charakterystyka

Zawory upustowe mogą występować w różnych odmianach konstrukcyjnych i funkcjonalnych, dostosowanych do specyfiki aplikacji.

Zawory upustowe sprężynowe (automatyczne)

Są to najczęściej spotykane zawory działające bezpośrednio pod wpływem ciśnienia medium oddziałującego na sprężynę. Automatycznie otwierają się po przekroczeniu nastawy i zamykają po spadku ciśnienia. W tej grupie występują zarówno zawory tłokowe (gdzie grzybek bezpośrednio zamyka otwór w korpusie) jak i zawory membranowe (gdzie ciśnienie działa na membranę sprzężoną z elementem zamykającym). Zawory membranowe cechują się większą czułością i często lepszą szczelnością przy małych przepływach, natomiast zawory bez membrany (bezpośrednio sprężynowe) bywają bardziej kompaktowe i proste konstrukcyjnie. Większość sprężynowych zaworów upustowych ma możliwość regulacji ciśnienia otwarcia poprzez zmianę napięcia sprężyny.

Zawory upustowe ręczne

Tego typu zawory nie reagują automatycznie na zmianę ciśnienia - wymagają interwencji operatora. Przykładem może być prosty ręczny zawór spustowy (odmulający) montowany na zbiorniku sprężonego powietrza, pozwalający ręcznie zrzucić ciśnienie lub odprowadzić skropliny. Innym przykładem są zawory bezpieczeństwa wyposażone w pierścień lub dźwignię do manualnego otwarcia - umożliwia to okresowe sprawdzenie działania zaworu lub awaryjne spuszczenie ciśnienia z układu. Zawory ręczne upustowe stosuje się głównie w celach serwisowych lub tam, gdzie automatyzacja nie jest wymagana (np. okazjonalne odpowietrzanie filtrów, zbiorników, przewodów).

Zawory upustowe pilotowe

Są to zawory, w których otwarcie głównego kanału przepływowego sterowane jest pośrednio przez mniejszy zawór pilotowy. Zawór pilotowy reaguje na ciśnienie systemowe i otwiera się przy przekroczeniu nastawy, odprowadzając niewielką ilość medium z komory sterującej głównego zaworu. Powoduje to odciążenie (spadek ciśnienia) na membranie lub tłoku głównego zaworu i w efekcie jego otwarcie. Zawory pilotowe pozwalają na bardzo precyzyjne utrzymanie nastawionego ciśnienia oraz na obsługę dużych przepływów przy zastosowaniu relatywnie małej siły sterującej. Takie rozwiązania spotyka się częściej w hydraulice, ale w pneumatyce również są stosowane, zwłaszcza w instalacjach o dużych średnicach rurociągów lub tam, gdzie wymagana jest niska histereza działania.

Zawory upustowe specjalne

W tej kategorii mieszczą się różne konstrukcje dostosowane do nietypowych wymagań. Mogą to być np. zawory nastawne zdalnie - sterowane elektrycznie lub pneumatycznie, które otwierają się na sygnał (np. z układu sterowania) i pełnią funkcję upustu bezpieczeństwa w sposób programowalny. Innym przykładem są zawory dwustopniowe - łączące cechy zaworu proporcjonalnego i pełnoskokowego (początkowo otwierają się proporcjonalnie, ale przy większym przekroczeniu ciśnienia całkowicie się otwierają, by szybko zrzucić medium). W zastosowaniach wymagających zachowania czystości medium stosuje się zawory upustowe wykonane z tworzyw sztucznych lub stali nierdzewnej o specjalnej konstrukcji (np. membranowe aseptyczne zawory bezpieczeństwa w przemyśle spożywczym i farmaceutycznym).

Dobór odpowiedniego zaworu upustowego

Wybór rodzaju zaworu upustowego zależy od charakteru chronionego układu i stawianych wymagań. Dobór odpowiedniego zaworu upustowego do instalacji hydraulicznej lub pneumatycznej wymaga analizy kilku kluczowych parametrów technicznych. Należy upewnić się, że wybrany zawór spełnia wymagania pod względem zakresu ciśnień, przepustowości oraz dynamiki działania.

• Ciśnienie robocze i ciśnienie nastawy: Przede wszystkim zawór musi być przewidziany do pracy przy ciśnieniach występujących w danej instalacji. Określa się ciśnienie otwarcia (nastawy) zaworu - powinno ono być nieco wyższe od normalnego ciśnienia roboczego układu, tak aby zawór nie działał w trybie ciągłym, lecz dopiero przy sytuacjach awaryjnych lub odchyłkach. Ważne jest także sprawdzenie maksymalnego ciśnienia pracy zaworu (ciśnienia, jakie jest on w stanie bezpiecznie wytrzymać konstrukcyjnie).

Właściwy dobór elementów do układu i typu maszyny, takiej jak Komatsu WA320, wymaga specjalistycznej wiedzy i doświadczenia. Zaleca się powierzenie tego zadania ekspertom, którzy z chęcią udzielą pomocy w zakresie diagnozy i serwisu hydrauliki siłowej.
