Współczesne rolnictwo opiera się na maszynach o ogromnej masie, co sprawia, że systemy zatrzymywania zestawów są kluczowym elementem wyposażenia każdego gospodarstwa. Jeśli weźmiemy pod uwagę hamulce pneumatyczne, zasada działania tych układów opiera się na wykorzystaniu energii sprężonego powietrza do uruchamiania mechanizmów hamujących w przyczepach i maszynach towarzyszących. Prawidłowo skonfigurowana i sprawna instalacja pneumatyczna to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa operatora oraz innych uczestników ruchu drogowego.
Budowa hamulca pneumatycznego i najważniejsze elementy układu
Zrozumienie tego, jak działa hamulec pneumatyczny, wymaga przyjrzenia się jego komponentom. Sercem układu jest sprężarka, napędzana przez silnik, która tłoczy powietrze do zbiorników. Kluczową rolę odgrywa regulator ciśnienia, utrzymujący stałe parametry w systemie oraz odolejacz i osuszacz, chroniące instalację przed korozją i zamarzaniem. Dalej powietrze trafia do zaworu sterującego hamulcami przyczepy oraz poprzez złącza do siłowników hamulcowych zamontowanych przy kołach.
| Element układu | Funkcja |
|---|---|
| Sprężarka | Tłoczy powietrze do układu hamulcowego |
| Zbiorniki powietrza | Magazynują energię niezbędną do wielokrotnego hamowania |
| Regulator ciśnienia | Stabilizuje ciśnienie i chroni system przed awariami |
| Zawór sterujący | Rozdziela powietrze i reaguje na sygnał hamowania |
| Siłowniki | Zamieniają ciśnienie powietrza na siłę hamowania |
Podział na hamulce jednoobwodowe i dwuobwodowe
Podstawowy podział opiera się na liczbie przewodów łączących ciągnik z przyczepą. W układzie jednoprzewodowym jeden przewód pełni funkcję zasilającą i sterującą jednocześnie. W przypadku nowoczesnego układu dwuobwodowego, te funkcje są rozdzielone na dwa niezależne przewody. Taka konstrukcja sprawia, że czas reakcji hamulców przyczepy jest niemal identyczny z reakcją hamulców ciągnika, co eliminuje opóźnienia typowe dla starszych rozwiązań.
Zasada działania układu dwuobwodowego
W systemie dwuobwodowym przewód zasilający (czerwony) stale utrzymuje ciśnienie, doładowując zbiorniki przyczepy. Przewód sterujący (żółty) przekazuje impuls ciśnieniowy dopiero w momencie naciśnięcia pedału hamulca. Największą przewagą jest automatyczne zahamowanie przyczepy w razie jej przypadkowego odłączenia - spadek ciśnienia w przewodzie zasilającym natychmiast aktywuje zawór sterujący.
Hamulce jednoobwodowe - działanie i ograniczenia
W systemie jednoprzewodowym hamowanie następuje poprzez spadek ciśnienia w linii. Głównym ograniczeniem jest fakt, że podczas długotrwałego hamowania zbiorniki w przyczepie nie są doładowywane, co może prowadzić do słabnięcia siły hamowania. Zawór w takim układzie powinien być normalnie zamknięty, a powietrze puszczać dopiero po naciśnięciu pedału, lub działać w sposób, w którym zanik ciśnienia w przewodzie wywołuje hamowanie.
Diagnostyka i najczęstsze problemy serwisowe
Praca w zapyleniu i wilgoci sprawia, że hamulce wymagają szczególnej uwagi. Częstym problemem jest sytuacja, w której po wciśnięciu pedału hamulca tłoczki nie reagują. Warto sprawdzić, czy trzpień z uchem na bolec w zaworze nie został dokręcony zbyt mocno - jest to element regulacyjny. Jeśli siłowniki poruszają się z dużym opóźnieniem (3-5 s), może to świadczyć o zanieczyszczeniu zaworów lub ich niewłaściwej regulacji.
W przypadku problemów z syczeniem zaworu hamulcowego, warto sprawdzić, czy nie doszło do uszkodzenia membrany lub zgubienia zabezpieczenia (zegera) na trzpieniu. Jeśli instalacja jest sucha i pełna zanieczyszczeń, warto rozważyć czyszczenie elementów. Pamiętaj, że w przypadku stosowania przyczepy jednoobwodowej do ciągnika z instalacją dwuobwodową, konieczne jest zastosowanie specjalnego zestawu doposażeniowego, aby uzyskać trzecie wyjście pneumatyczne.

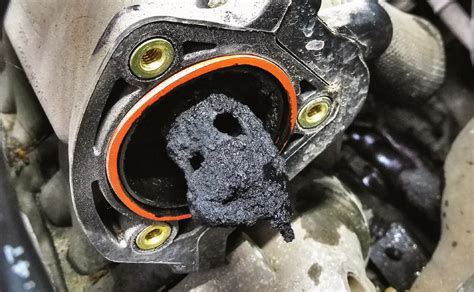

- Nieszczelności: Powodują wydłużony czas napełniania zbiorników i przegrzewanie sprężarki.
- Wilgoć: Prowadzi do korozji wnętrza zbiorników i zamarzania zaworów zimą.
- Zanieczyszczenia: Piasek i pył niszczą uszczelnienia i gumowe membrany siłowników.
- Olej: Przedostający się ze zużytej sprężarki olej trwale uszkadza elementy gumowe.
Pamiętaj, że w przyczepach rolniczych często montowane są korektory siły hamowania, które regulują ilość ciśnienia w zależności od obciążenia resorów. Jeśli zawór nie działa poprawnie, warto porównać części z katalogiem, aby upewnić się, że wewnątrz znajdują się wszystkie niezbędne elementy.
