Automatyczne znaczniki do siewnika – przegląd rozwiązań i wyzwań

W dzisiejszym rolnictwie precyzja ma kluczowe znaczenie. Jednym z elementów, który wpływa na dokładność prac polowych, są znaczniki siewnika. Coraz częściej rolnicy poszukują alternatywnych, zautomatyzowanych rozwiązań, które zastąpią tradycyjne mechanizmy. Niniejszy artykuł przedstawia proces budowy i testowania automatycznych znaczników do siewnika Amazone D7, analizując napotkane problemy oraz potencjalne rozwiązania, ze szczególnym uwzględnieniem siłowników elektrycznych i pneumatycznych.

Pierwsze podejście: Siłowniki elektryczne o niskiej prędkości

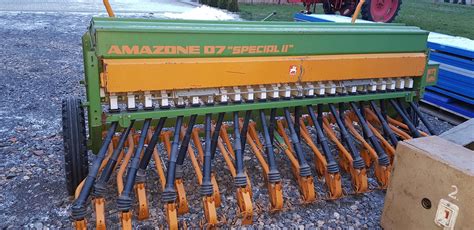

W pierwotnym projekcie, do siewnika Amazone D7 zastosowano znaczniki oparte na siłownikach elektrycznych. Siłowniki te miały skok 15 cm, a ich głównym zadaniem było jedynie delikatne uniesienie znacznika nad ziemię, a nie jego całkowite podniesienie. Po pierwszych testach polowych sterowanie okazało się być proste i funkcjonalne. Każdy znacznik był sterowany osobno, co umożliwiało podniesienie obu znaczników jednocześnie, w przeciwieństwie do oryginalnych rozwiązań, gdzie podniesienie jednego znacznika powoduje opuszczenie drugiego.

Problem z prędkością działania

Niestety, główną wadą zastosowanego rozwiązania okazała się być niska prędkość działania siłowników. Mimo iż siłowniki nie były najwolniejsze (prędkość 14 mm/s), pod obciążeniem ich wydajność spadała. Proces podniesienia znacznika trwał około 30 sekund, co było wartością niedopuszczalną dla efektywnej pracy. Celem było osiągnięcie czasu podniesienia rzędu 2-3 sekund.

Poszukiwanie alternatyw

W związku z niezadowalającą prędkością, rozpoczęto poszukiwania alternatywnych rozwiązań, stawiając na kompaktowe wymiary i unikając rozbudowanej hydrauliki. Rozważano kilka opcji:

• Siłowniki typu centralnego zamka: Idealnym rozwiązaniem byłyby siłowniki działające podobnie do tych z centralnego zamka, jednak trudno znaleźć takie o skoku 15 cm.
• Cewki elektromagnetyczne: Podobnie jak w przypadku siłowników, cewki elektromagnetyczne o wymaganym skoku są trudno dostępne.
• Szybsze siłowniki elektryczne: Rozważano siłowniki o prędkości 30-40 mm/s. Choć byłyby szybsze (około 10 sekund podniesienia), ich koszt (ponad 1000 zł za sztukę) był znaczący.

Rozwiązania pneumatyczne - analiza i wdrożenie

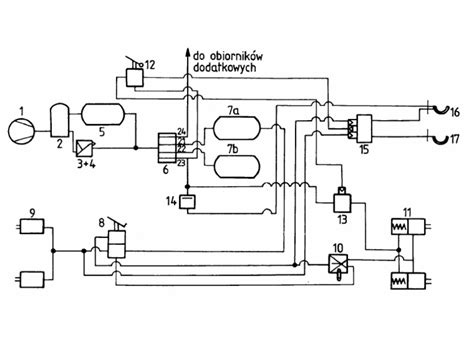

Jedną z rozważanych alternatyw były siłowniki pneumatyczne. Idea ta wydawała się atrakcyjna ze względu na możliwość zastosowania kompaktowych elektrozaworów. Instalacja pneumatyczna w ciągniku, choć głównie hamulcowa, mogłaby zostać zaadaptowana po dodaniu odpowiedniego sterowania.

Zasada działania i wyzwania

W przypadku pneumatyki, kluczowe jest prawidłowe sterowanie przepływem powietrza. Aby podnieść znacznik, elektrozawór podaje powietrze do jednego otworu siłownika. Aby go opuścić, konieczne jest otwarcie drugiego elektrozaworu, jednocześnie umożliwiając ujście powietrza z pierwszej komory siłownika. Zaletą tego rozwiązania jest estetyka - małe elektrozawory można zamknąć w skrzynce, a siłowniki pneumatyczne są często mniejsze od elektrycznych o podobnej sile.

Użytkownik zakupił już dwa siłowniki pneumatyczne i dwa elektrozawory, co wskazuje na poważne rozważenie tej opcji. Dodatkowo, aby uniknąć szarpania na dziurach, zaleca się dołożenie sprężyny, np. od pedału sprzęgła Zetora.

Powrót do elektryki: Szybkie siłowniki z Dalekiego Wschodu

Pomimo początkowych problemów, użytkownik ponownie zainteresował się siłownikami elektrycznymi. Na jednym z zagranicznych portali internetowych znaleziono siłowniki elektryczne o skoku 150 mm i sile uciągu 150 N, charakteryzujące się imponującą prędkością działania 70 mm/s. Czas wsunięcia całego siłownika wynosił nieco ponad 2 sekundy.

Testy i wyniki

Mimo początkowego sceptycyzmu, zakupiono dwie sztuki tych siłowników ze względu na ich atrakcyjną cenę (173 zł za sztukę w porównaniu do 790 zł za identyczny produkt w Polsce). Po podłączeniu siłownika do znacznika i przeprowadzeniu testów, okazało się, że deklarowana prędkość 70 mm/s jest realna. Do podniesienia znacznika potrzebna była siła 56 N, co oznacza, że siłownik miał duży zapas mocy. Pod obciążeniem prędkość nieznacznie spadła, a podniesienie znacznika zajmowało 3,4 sekundy, co jest wynikiem satysfakcjonującym.

Wyzwania związane z utrzymaniem znacznika

Pojawiło się jednak nowe pytanie dotyczące zdolności siłownika do utrzymania znacznika w górze bez zbędnego forsowania mechanizmu. Istnieje obawa, że siłownik może stopniowo opuszczać znacznik lub ulec uszkodzeniu. Rozważane są następujące rozwiązania:

• Dodatkowa zapadka: Mechanizm zapadkowy, który blokowałby siłownik po podniesieniu znacznika, a następnie zwalniał go podczas opuszczania.
• Prowadzenie na łańcuchu: Zastosowanie łańcuszka zamiast linki, aby zapobiec wykręcaniu się siłownika i nieprawidłowemu działaniu krańcówek.
• Amortyzacja: Już zakupiono sprężyny w celu zapewnienia odpowiedniej amortyzacji i ochrony siłownika przed wstrząsami.

Wnioski

Projekt automatycznych znaczników do siewnika Amazone D7 pokazuje, że wybór odpowiedniego siłownika jest kluczowy dla efektywności systemu. Początkowe rozwiązanie oparte na wolnych siłownikach elektrycznych okazało się nieskuteczne. Rozważenie siłowników pneumatycznych otworzyło nowe perspektywy, ale to tanie i szybkie siłowniki elektryczne z zagranicznego rynku przyniosły najbardziej obiecujące rezultaty. Kluczowym wyzwaniem pozostaje teraz zapewnienie stabilnego utrzymania znacznika w pozycji podniesionej, co prawdopodobnie będzie wymagało zastosowania dodatkowych mechanizmów zabezpieczających.
