Diagnostyka i złącza kontrolne w ciągnikach Massey Ferguson

Układ elektryczny w ciągnikach Massey Ferguson to złożony system, który odpowiada za kluczowe funkcje, takie jak uruchamianie silnika, zasilanie świateł drogowych, wskaźników, czujników i systemów sterowania. Prawidłowe działanie elektryki jest zatem niezbędne dla niezawodnej i wydajnej pracy każdej maszyny rolniczej. Składa się on z wielu elementów odpowiedzialnych za zasilanie i sterowanie poszczególnymi funkcjami ciągnika.

Podstawowe elementy układu elektrycznego i typowe problemy

Wśród kluczowych komponentów układu elektrycznego wyróżnić można:

• Alternator: W modelach MF serii MF3 i MF4 alternatory o mocach od 55 A do 90 A (np. AGCO 3619763M1, 3616587M1) są wyposażone w regulator napięcia, który zapewnia optymalne parametry pracy instalacji. Uszkodzony regulator napięcia lub zużyte szczotki mogą powodować, że alternator nie ładuje akumulatora.
• Akumulator: Po 3-4 latach eksploatacji akumulator często traci pojemność. Zaleca się testowanie akumulatora przed sezonem: pomiar napięcia bez obciążenia (powinno być ≥12,6 V) i pod obciążeniem (≥9,5 V).
• Rozrusznik: Zużyte szczotki lub zaschnięte łożyska rozrusznika mogą objawiać się opornym kręceniem.
• Przewody elektryczne i wiązki: Łączą one wszystkie elementy układu elektrycznego. Z czasem mogą ulegać przetarciom i korozji złącz, prowadząc do zwarć lub przerw w obwodach.
• Czujniki i systemy sterowania: Zintegrowane w module ECU, odgrywają kluczową rolę w utrzymaniu wydajności i niezawodności ciągnika.

Typowe usterki i ich objawy obejmują:

• Brak migania kierunkowskazów lub ich ciągłe świecenie - niesprawny przełącznik lub przerywacz.
• Spalone bezpieczniki - często wskazują na zwarcie w przewodach lub podłączonych urządzeniach zewnętrznych.
• Brak świateł drogowych - uszkodzony przełącznik świateł lub przepalona żarówka.

Złącza kontrolne w Massey Ferguson

W maszynach rolniczych Massey Ferguson kluczową rolę w diagnostyce i prawidłowym funkcjonowaniu układów odgrywają dedykowane złącza kontrolne. Są to wysokiej jakości oryginalne elementy, zaprojektowane z myślą o specyfice pracy w trudnych warunkach rolniczych.

Dwa powszechnie stosowane typy to:

• Złączka kontrolna M18x1,5 MF Massey Ferguson: Jest to wysokiej jakości oryginalny element, kluczowy dla wielu systemów diagnostycznych w ciągnikach tej marki.
• Złączka kontrolna M16 MF Massey Ferguson: Również wysokiej jakości oryginalna część, przeznaczona do maszyn rolniczych marki Massey Ferguson.

Złącza te umożliwiają podłączenie narzędzi diagnostycznych, które pozwalają na odczyt parametrów pracy oraz kodów błędów, co jest niezwykle ważne w efektywnym serwisowaniu i utrzymaniu ciągnika w pełnej sprawności.

Diagnostyka i kody błędów EHR-D Bosch w ciągnikach Massey Ferguson

W ciągnikach Massey Ferguson, szczególnie tych wyposażonych w elektroniczne sterowanie podnośnikiem EHR-D Bosch, diagnostyka kodów błędów jest kluczowa dla szybkiego zidentyfikowania i usunięcia usterek. Kody błędów generowane są przez diodę w sterowniku i wskazują na konkretne problemy.

Interpretacja kodów błędów EHR-D

Dyskusje użytkowników wskazują na następujące, najczęściej spotykane kody błędów i ich znaczenie:

• Kod 1-1: Oznacza problem z niepodłączonym elektrozaworem. W jednym przypadku naprawa zwarcia na kablach od elektrozaworów ujawniła wypaloną ścieżkę od pinu 55 w sterowniku, co po naprawie skutkowało błędem 1-1. Rozwiązaniem okazała się wymiana tranzystora sterującego jednym z elektrozaworów (np. BUZ104).
• Kod 1-2: Wskazuje na zwarcie w cewce elektrozaworu podnoszenia. Jest to błąd krytyczny, który uniemożliwia działanie podnośnika. Naprawa zwarcia na kablach jest pierwszym krokiem do usunięcia tego problemu.
• Kod 2-2: Sygnalizuje problem z czujnikiem pozycji.
• Kod 3-1: Dotyczy problemu z prawym sensorem draftu (bolcem z kablem mocującym dolne ramię podnośnika), który mierzy siły na podnośniku. Nie jest to błąd krytyczny, co oznacza, że lampka awarii może mrugać, ale podnośnik powinien nadal działać.

Rozszerzone kody błędów i diagnostyka komputerowa

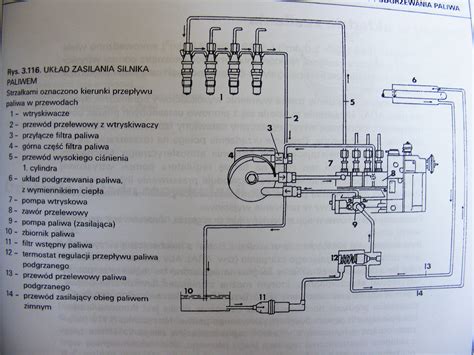

Niektóre błędy, takie jak Error 1077, stanowią jedynie początek kodu. Aby uzyskać pełną informację diagnostyczną, niezbędne jest podłączenie ciągnika do laptopa ze specjalistycznym oprogramowaniem. Błąd 1077, na przykład, zazwyczaj dotyczy pompy wtryskowej (ang. Injection pump) i może mieć wiele podkodów (np. 1077 00, 1077 02, 1077 03), wskazujących na różne przyczyny, takie jak wysoka temperatura paliwa, błąd oprogramowania, błędne napięcie zasilania czy błąd magistrali CAN.

Typowe problemy i rozwiązania w diagnostyce EHR

W przypadku problemów z EHR, takich jak brak działania podnośnika lub niemożność opuszczania z panelu w kabinie, często zaleca się następujące kroki diagnostyczne:

• Sprawdzenie schematów elektrycznych: Umożliwia identyfikację połączeń, pinów w złączach sterownika i panelu oraz przełączników (np. tych w kabinie lub na błotnikach).
• Pomiar napięć i punktów masy: Należy sprawdzić wszystkie napięcia oraz ciągłość przewodów od pompy do sterownika i pedału gazu, a także szukać zwarć do masy.
• Weryfikacja bezpieczników: Zdarza się, że przyczyną braku działania systemu jest przepalony bezpiecznik, np. 3A na zasilaniu po zapłonie.
• Sprawdzenie i wymiana komponentów: W przypadku podejrzenia usterki konkretnego modułu (np. sterownika, panelu, czujników), można spróbować podmienić go z elementem z innego, sprawnego ciągnika, jeśli jest taka możliwość.

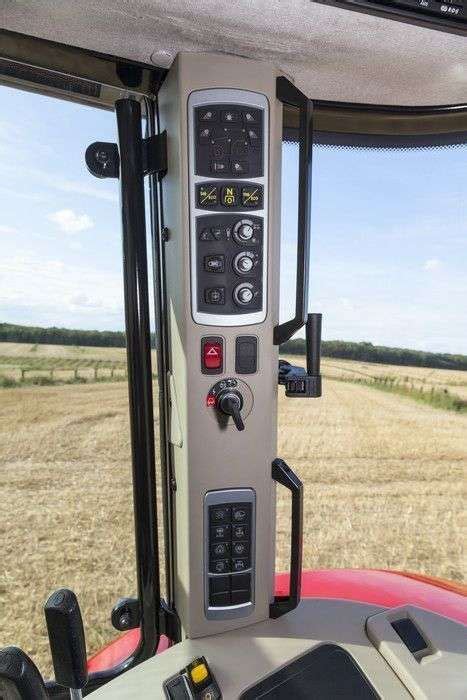

• Aktualizacja oprogramowania: W sytuacji, gdy komputer na słupku w kabinie nie uruchamia się poprawnie (świecą się wszystkie diody, po czym gasną i świeci tylko jedna), może to oznaczać skasowanie się programu i konieczność ponownego wgrania oprogramowania.

Części zamienne i konserwacja układu elektrycznego

Dla zapewnienia długotrwałej niezawodności ciągników Massey Ferguson, dostępne są zarówno oryginalne części AGCO (np. 3616590M1, 4222196M1), jak i wysokiej jakości zamienniki renomowanych marek. Regularna konserwacja, testowanie akumulatora przed sezonem oraz dokładne sprawdzanie przewodów elektrycznych i złącz pod kątem przetarć i korozji, są kluczowe dla uniknięcia poważnych awarii i utrzymania maszyny w optymalnym stanie technicznym.
