Program AutoCAD jest jednym z najbardziej popularnych narzędzi służących do projektowania w technologii 2D. W procesie projektowania, zwłaszcza w kontekście organizacji przestrzeni magazynowej i logistycznej, kluczowe staje się zapewnienie bezpieczeństwa ruchu pieszych i pojazdów. W tym celu wykorzystuje się specjalne oznakowanie, takie jak tablice ostrzegawcze informujące o obecności wózków widłowych, a także odpowiednio przygotowane elementy graficzne w postaci bloków CAD.
Znaki specjalne w AutoCAD - Usprawnienie procesu projektowania
Znaki specjalne w programie AutoCAD mogą być niezwykle pomocne, gdy zachodzi potrzeba wstawienia do tekstu niestandardowych symboli, takich jak na przykład znak stopnia. Możliwość dodawania takich znaków nie ogranicza się jedynie do zwykłych linii tekstu. Często pojawia się konieczność umieszczenia ich w stylach wymiarowania, na przykład przy definiowaniu wymiarów średnic, promieni wałków czy wartości zaokrągleń. Warto zawczasu przygotować dedykowane style wymiarowania dla poszczególnych typów obiektów, co pozwoli uniknąć czasochłonnej, ręcznej modyfikacji tekstu wymiarowego i dodawania symboli za każdym razem.
W tym wpisie przedstawimy metody wprowadzania znaków specjalnych do tekstów w programie AutoCAD.
Metody wprowadzania znaków specjalnych
Istnieje kilka sposobów na wstawienie symboli i znaków specjalnych w programie AutoCAD:
Metoda 1: Sekwencje sterujące
W programie AutoCAD można wykorzystać sekwencje sterujące, które składają się ze znaków specjalnych rozpoczynających się od podwójnego znaku procenta (%%), po którym następuje odpowiedni kod. Na przykład, wpisanie kodu %%c spowoduje automatyczne wyświetlenie symbolu średnicy (Ø).
Po znakach %% wprowadzamy resztę sekwencji sterującej. W zależności od pożądanego efektu stosuje się różne znaki. Sekwencje te nie są liczne, a ich znajomość może okazać się przydatna.
Metoda 2: Menu wstawiania symboli

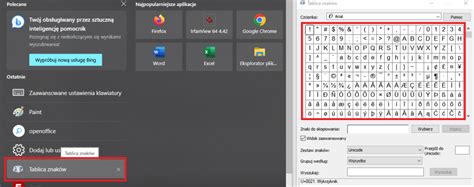

Jeżeli rzadziej korzystasz z sekwencji sterujących, program AutoCAD oferuje łatwiejszy sposób dodawania znaków specjalnych podczas edycji tekstu. Po rozwinięciu odpowiedniego menu, zobaczysz listę praktycznie wszystkich dostępnych symboli. W przypadku, gdy poszukiwanego znaku nie ma na liście, można skorzystać z opcji Inny…, która otwiera tablicę znaków systemu operacyjnego. Tam z pewnością odnajdziesz potrzebny symbol.
Metoda 3: Ciągi Unicode
Symbole mogą posiadać również przypisane ciągi znaków Unicode. Przykładem jest zapis \U+2248, który wstawia znak „Prawie równe” (≈). Wystarczy wpisać odpowiedni ciąg Unicode, aby dany symbol pojawił się w tekście.
Metoda 4: Wstawianie symboli za pomocą wstążki programu
Alternatywną metodą wprowadzania symboli i znaków specjalnych jest skorzystanie z opcji dostępnych na wstążce programu. Po uruchomieniu edytora tekstu, na wstążce można znaleźć możliwość podglądu kodów sterujących i ciągów Unicode przypisanych do poszczególnych symboli. Następnie, używając prawego przycisku myszy, można wybrać interesujący nas symbol.
Znak ostrzegawczy „Uwaga wózek widłowy” w projektowaniu
W kontekście projektowania układów przestrzennych, zwłaszcza w miejscach, gdzie odbywa się ruch wózków widłowych, kluczowe jest zapewnienie bezpieczeństwa. Na skrzyżowaniu ciągów pieszych z trasami wózków widłowych w hali magazynowej lub na placu manewrowym, nawet chwila nieuwagi może doprowadzić do niebezpiecznej sytuacji. Pieszy może wyjść zza regału, operator wózka może mieć ograniczoną widoczność, a kierowca pojazdu dostawczego może być skupiony na manewrze wjazdu do rampy.
Odblaskowy znak „Uwaga wózek widłowy” o wymiarze 750 mm, wykonany w technologii stosowanej w znakach drogowych, pomaga w uporządkowaniu ruchu w zakładach produkcyjnych, magazynach i centrach logistycznych.
Znak ten informuje o strefie, w której aktywnie poruszają się wózki jezdniowe z napędem, w tym przede wszystkim wózki widłowe i inne pojazdy transportu wewnętrznego. Stosuje się go w:
- Halach magazynowych
- Centrach logistycznych
- Zakładach produkcyjnych
- Strefach załadunku i rozładunku
- Na rampach
- Na drogach wewnętrznych wokół obiektu
- Przy przejściach pieszych przecinających trasy wózków
Jest to praktyczne oznakowanie dla przedsiębiorstw, gdzie priorytetem jest bezpieczny przepływ ludzi, towarów i pojazdów.
Specyfikacja znaku „Uwaga wózek widłowy” 750 mm
Wymiar 750 mm odpowiada małemu formatowi znaku ostrzegawczego, który doskonale sprawdza się na drogach wewnętrznych, w halach produkcyjnych i na placach manewrowych. Tarcza znaku wykonana jest ze stali ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność konstrukcji, poprawia jej trwałość oraz eliminuje ostre ranty.
Znak jest przystosowany do montażu na typowych słupkach rurowych z wykorzystaniem dedykowanych uchwytów mocowanych za krawędź tarczy. Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Tył znaku zabezpieczony jest powłoką proszkową w kolorze szarym.
Rodzaje folii odblaskowej:
- RA1: Folia odblaskowa I generacji, standardowo stosowana na drogach gminnych, parkingach, placach manewrowych, terenach zakładów i centrów logistycznych.
- RA2: Zapewnia wyższą skuteczność odblasku i jest wybierana tam, gdzie oznakowanie pracuje przy słabszym oświetleniu lub jest obserwowane z większych odległości.
Warto zaznaczyć, że znak „Uwaga wózek widłowy” 750 mm nadaje się nie tylko do użytku wewnętrznego, ale również zewnętrznego. Wymiar 750 mm jest wystarczający w większości standardowych zastosowań zakładowych, nawet w dużych magazynach.
Najczęściej montuje się taki znak na słupku stalowym, przy bramie, rampie, ogrodzeniu lub konstrukcji wsporczej, z użyciem odpowiednich uchwytów za krawędź tarczy.
Bloki CAD w AutoCAD - Efektywne zarządzanie elementami graficznymi

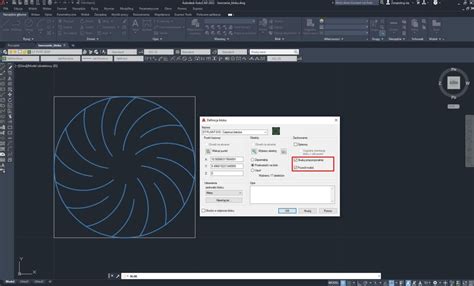

Bloki CAD to nazwane grupy obiektów, które zachowują się jak pojedynczy obiekt 2D lub 3D. Mogą być wykorzystywane do tworzenia powtarzalnych elementów, takich jak symbole rysunkowe, części wspólne projektów czy standardowe detale konstrukcyjne. Użytkownicy mają możliwość tworzenia własnych bloków CAD lub korzystania z tych wstępnie przygotowanych w programach takich jak AutoCAD i AutoCAD LT.

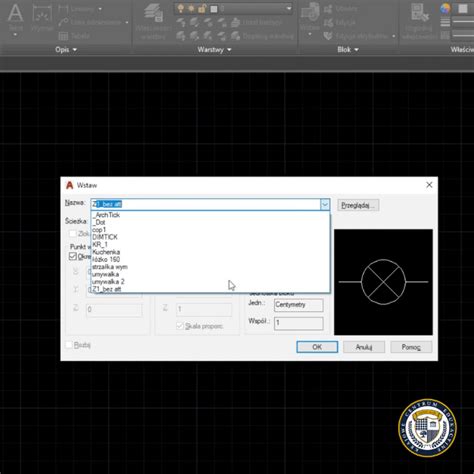

Wstawienie bloku na rysunek CAD polega na wskazaniu pliku rysunku lub definicji bloku znajdującego się w pliku rysunku. W przykładowych plikach programu AutoCAD można znaleźć wiele gotowych symboli.
Bloki dynamiczne - Elastyczność i oszczędność czasu

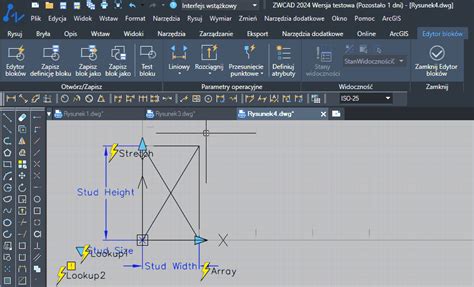

Bloki dynamiczne stanowią zaawansowaną formę bloków CAD, która pozwala na znaczną oszczędność czasu i zmniejszenie rozmiaru pliku projektu. Zamiast wstawiać wiele odrębnych bloków statycznych, można stworzyć jeden blok dynamiczny, który w zależności od potrzeb może zmieniać swój kształt, rozmiar lub konfigurację. Bloki dynamiczne są elastyczne i „inteligentne” - podczas pracy można łatwo modyfikować odniesienie do bloku dynamicznego, manipulując jego geometrią za pomocą niestandardowych uchwytów lub właściwości. Odniesienie do bloku można również dostosować lokalnie.
Blok dynamiczny dla początkujących – AutoCAD
Nauka tworzenia bloków, w tym bloków dynamicznych, jest kluczowa dla efektywnego wykorzystania potencjału programu AutoCAD w procesach projektowych, szczególnie w kontekście precyzyjnego odwzorowania elementów takich jak oznakowanie bezpieczeństwa.
