Dźwigi Wieżowe: Zasada Działania, Budowa i Parametry Techniczne

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa.

Dźwig wieżowy to niezwykle istotny element w branży budowlanej, będący symbolem nowoczesnych projektów budowlanych. Jest to duża maszyna, która pozwala na podnoszenie i przenoszenie ciężkich ładunków na placach budowy. Żurawie wieżowe są powszechnie stosowane przy budowie wysokich budynków, mostów, wiaduktów oraz innych dużych struktur. Poniżej prezentujemy szczegółowe spojrzenie na zasadę działania, budowę i praktyczne zastosowania tej kluczowej maszyny budowlanej.

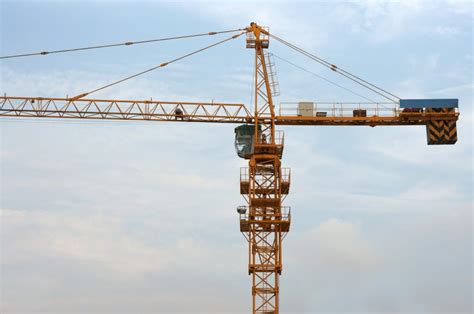

Budowa i Kluczowe Elementy Dźwigu Wieżowego

Każdy żuraw wieżowy opiera się na kilku głównych podzespołach konstrukcyjnych. Żurawie wieżowe mają uogólnioną konstrukcję, obejmującą podstawę nośną i wieżę (maszt), która podtrzymuje wysięgnik. Wysięgnik wyposażony jest w hak lub inne urządzenia do podnoszenia ładunków.

Fundament i Maszt

• Fundament - zazwyczaj betonowy - zapewnia stabilność. Do niego mocowany jest maszt, czyli pionowa kratownicowa wieża, na której opiera się cały żuraw.
• Maszt może być montowany jako sekcyjny (górnoobrotowy) lub zintegrowany (dolnoobrotowy).
• Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.

Wysięgnik i Przeciwwysięgnik

• Na szczycie masztu znajduje się obrotnica, umożliwiająca rotację ramienia wokół osi pionowej.
• Do obrotnicy przymocowany jest poziomy lub skośny wysięgnik, który decyduje o zasięgu żurawia, oraz krótszy przeciwwysięgnik, na którym umieszczona jest przeciwwaga.
• Wysięgnik z kolei może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej.
• Ramię (wysięgnik): Długie ramię, które wychodzi od wieży i może się obracać wokół jej osi.

Kabina Operatora i Systemy Sterowania

• Kabina operatora: Miejsce, z którego operator steruje żurawiem.
• Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie umieszczonej na szczycie masztu lub przy wysięgniku.
• Nowoczesne żurawie wieżowe wykorzystują zaawansowane technologie, które zwiększają ich efektywność i bezpieczeństwo.
• Systemy sterowania: Żurawie wieżowe są wyposażone w nowoczesne systemy komputerowe, które ułatwiają sterowanie maszyną i monitorowanie jej parametrów pracy.

Zasada Działania Dźwigu Wieżowego

Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Zasada działania żurawia wieżowego polega na podnoszeniu i opuszczaniu ładunku za pomocą urządzenia chwytnego, zazwyczaj haka, oraz wysięgnika. Wysięgnik może się podnosić i opuszczać, a także obracać, aby wykonać wymagane zadanie.

Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy.

W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia. Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego.

Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa.

Typy Dźwigów Wieżowych

Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu.

Klasyfikacja ze względu na konstrukcję i mobilność

• Stacjonarne: Tego typu urządzenia montuje się na stałej podstawie, zazwyczaj żelbetowej platformie, dodatkowo można je zabezpieczyć systemem kotwic. Nadają się do budowy wysokich konstrukcji, ponieważ są w stanie podnosić bardzo ciężkie ładunki, na przykład duże bloki budowlane i kabiny wind, na dużą wysokość.
• W budownictwie mieszkaniowym i komercyjnym najczęściej spotyka się stacjonarne żurawie górnoobrotowe z poziomym wysięgnikiem, zapewniające duży zasięg i precyzyjny transport materiałów.
• Mobilne: Tego typu urządzenia montuje się na podwoziu kołowym lub gąsienicowym, co zapewnia im mobilność na placu budowy. Maszynę można szybko przemieszczać między różnymi punktami roboczymi, a nawet na sąsiedni obiekt. Dla inwestycji krótkoterminowych idealne są żurawie samomontujące. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i sprawdzają się przy domach jednorodzinnych czy małych obiektach usługowych.
• Przyczepiane: Ten rodzaj nie ma części jezdnej, podporą dla maszyny jest sam budynek: dźwig montuje się na fundamencie, a wieżę mocuje do ściany. Taka konstrukcja pozwala zwiększyć wysokość podnoszenia.
• Samopodnoszące: Takie dźwigi montuje się wewnątrz budowanego obiektu. Podstawa maszyny opiera się na stropie, a za pomocą wciągarki dźwig jest podnoszony do góry. W ten sposób podnosi się on wraz z konstrukcją i może transportować ładunek na dowolną wysokość.
• Żurawie z wysięgnikiem wychylnym dominują w centrach miast - tam, gdzie przestrzeń w poziomie jest ograniczona.

Klasyfikacja ze względu na typ wysięgnika

• Belkowe - ze statycznym, poziomym wysięgnikiem, który reguluje się poprzez przemieszczanie wózka z urządzeniem zaczepowym.
• Podnoszące - długość wysięgnika reguluje się poziomo poprzez jego obrót względem przegubu.
• Przegubowe - wysięg wysięgnika regulowany jest zarówno poprzez zwiększenie kąta podnoszenia, jak i poziomą prowadnicę.

Bezpieczeństwo Pracy i Rola Przeciwwagi

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta. Z drugiej strony wysięgnika zamontowane są przeciwwagi, które zapewniają stabilność żurawia. W maszynach z obrotową wieżą zamiast nich stosuje się specjalne rozpórki, za pomocą których ramiona lin wysięgnikowych są odprowadzane od wieży.

Bezpieczeństwo operacji żurawiem wieżowym jest kluczowym aspektem w branży budowlanej. Bezpieczeństwo zapewnia nie tylko sprzęt, ale i procedury. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki. Regularne inspekcje techniczne i konserwacja są niezbędne do zapewnienia sprawności i bezpieczeństwa żurawia. Żurawie wieżowe muszą spełniać międzynarodowe i lokalne normy dotyczące konstrukcji, eksploatacji i bezpieczeństwa. Normy te regulują m.in. Energooszczędność: Współczesne żurawie wieżowe są zaprojektowane z myślą o minimalizacji zużycia energii.

Parametry Techniczne Dźwigów Wieżowych

Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu.

• Udźwig maksymalny: Może wynosić od 5 do 75 ton w zależności od konstrukcji platformy. Żurawie z obrotową platformą zazwyczaj są w stanie podnieść do 25 ton. Żurawie z nieobrotową wieżą podnoszą do 75 ton. Wskaźnik ten może się zmieniać w zależności od wysokości, na jaką należy podnieść ładunek. Jeśli masa ładunku przekracza ustalone parametry, uruchamia się ogranicznik udźwigu i następuje automatyczne wyłączenie wysięgnika lub mechanizmu podnoszenia.
• Długość wysięgnika: Może mieć zasięg ramienia sięgający kilkudziesięciu metrów i zdolność podnoszenia ciężarów ważących nawet kilkadziesiąt ton. W zależności od modelu parametr ten może wynosić od 20 do 220 m.
• Aktualnie największy żuraw na świecie to KRØLL K10000. Posiada wysięgnik o długości 100 m, a jego udźwig maksymalny to 240 t do wysięgu 44 m, oraz 120 t do 82 m.

Montaż Dźwigu Wieżowego

Żuraw wieżowy jest montowany na placu budowy w kilku etapach. Najpierw ustawia się podstawę, a następnie wieżę z segmentów, aż do osiągnięcia żądanej wysokości. Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego.

Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Rola Żurawia Samojezdnego w Montażu Żurawia Wieżowego

Kierownicy budów często korzystają z żurawi samochodowych do wznoszenia dźwigów wieżowych. Żuraw samojezdny (samochodowy, samobieżny) to dźwignica na specjalnie skonstruowanym podwoziu samochodowym, wykorzystywana głównie do prac montażowych i przeładunkowych.

Przykład użycia żurawia samojezdnego przy montażu żurawia wieżowego:

W poniedziałkowy poranek dzwoni do nas Pan Mariusz, który jest kierownikiem budowy na jednym z nowopowstających krakowskich osiedli. Informuje, że potrzebuje dźwigu do rozstawienia żurawia wieżowego. W ustalonym terminie operator przyjeżdża dźwigiem samochodowym na budowę. Pan Mariusz już na niego czeka z ekipą. Najpierw następuje rozładunek kratownic z ciężarówki. Do tego zadania potrzebny jest żuraw samojezdny o odpowiednim udźwigu.

Kierownik budowy wylicza: „Tam mamy dwa elementy 13-metrowe i trzy 4-metrowe, a na nich znajdzie się jeszcze obrotnica i kabina żurawia. Przed waszym przyjazdem dostarczono nam kotwę. Robotnicy ją uzbroili i zalali betonem. Poczekaliśmy 2 tygodnie i dzisiaj przystępujemy do montażu.”

Następnie dźwig samojezdny rozładowuje elementy o kratownicowej konstrukcji. Podnosi pierwszy z nich do pionu i przenosi na przygotowaną wcześniej podstawę z kotwą. Element zostaje przytwierdzony. Robotnicy umieszczają smar w newralgicznych miejscach, aby wyeliminować skrzypienia podczas pracy żurawia wieżowego. Czas na kolejną kratownicę o tej samej wysokości. Obie scalane są ze sobą za pomocą sworzni (elementu przenoszącego obciążenia zginające i ściskające). Ma to na celu zadbanie o bezpieczeństwo i stabilność żurawia.

Montaż żurawia wieżowego wchodzi w kulminacyjną fazę. Dźwig samojezdny podnosi obrotnicę wraz z kabiną operatora w kierunku szczytu wieży. Po scaleniu pionowych elementów - czas na poziome. Dźwig samochodowy unosi najpierw przeciwwysięgnik, a później złożony przez budowlańców 40-metrowy wysięgnik.

Po scaleniu konstrukcji trzeba założyć jeszcze obowiązkowy balast fundamentowy, który podnosi dźwig na przeciwwysięgnik. Pozostało jeszcze przeciągnąć stalową linę oraz zamontować zblocze z hakiem na wysięgnik. Po zakończeniu montażu nowo postawiona maszyna musi przejść pomyślnie testy i dostać pozwolenie na pracę.

Kryteria Wyboru i Zastosowanie Dźwigu Wieżowego

Niezależnie od typu, każdy żuraw pełni kluczową rolę w logistyce budowy - pozwala zredukować liczbę transportów pionowych, przyspiesza prace montażowe i zwiększa bezpieczeństwo operacyjne. Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne.

Żuraw wieżowy pozwala efektywnie sterować i dostarczać w odpowiednie miejsce obiektu konstrukcje metalowe, części konstrukcji, materiały budowlane. Od wybranego modelu zależy szybkość, jakość, bezpieczeństwo i opłacalność budowy. Dlatego lepiej wcześniej sporządzić projekt prac, uwzględniając planowane koszty konserwacji i eksploatacji sprzętu.

Kluczowe Czynniki do Rozważenia przy Wyborze Dźwigu:

• Mobilność: Modele stacjonarne wykonują prace w jednym miejscu. Ruchome mogą przemieszczać się na ograniczoną odległość, na przykład po szynach. Technika samobieżna ma najwyższą manewrowość.
• Maksymalna nośność: W przypadku budowy monolitycznej odpowiednie są maszyny o nośności 6-8 t.
• Wysokość podnoszenia: Przy maksymalnym podnoszeniu pod hakiem powinno pozostać 6-10 m do obliczeniowej wysokości konstrukcji, w przeciwnym razie konieczne będzie zastosowanie dodatkowego mocowania dźwigu do konstrukcji budynku. Takie mocowanie wymaga dużych dodatkowych nakładów kapitałowych.
• Długość wysięgnika: Ta charakterystyka żurawia wieżowego jest związana z wymiarami budynku. Wysięgnik musi sięgać do dowolnego punktu jego obwodu. Jeśli jeden żuraw nie wystarcza, używa się dwóch lub więcej żurawi. Najważniejsze jest, aby ustawić je tak, aby uniemożliwić kolizję.
• Montaż i serwis: Wiele zależy tutaj od marki producenta. Popularne firmy zazwyczaj posiadają autoryzowane serwisy techniczne w różnych regionach.
• Należy także uwzględnić ograniczenia terytorialne obiektu, obecność przeszkód w strefie pracy, odległość magazynu, pomieszczeń socjalnych i pomocniczych. Wiele zależy od stanu i jakości dróg dojazdowych do strefy roboczej, ograniczeń ze strony organów kontrolnych oraz jakości gruntu na placu budowy.

Jeśli szukasz sprzętu budowlanego w Polsce, możesz skorzystać z serwisów internetowych, będących platformami sprzedaży sprzętu specjalistycznego, części zamiennych i urządzeń przemysłowych. Na takich stronach zebrano wiele nowych i używanych modeli, które można sfinansować kredytem lub leasingiem.

Uprawnienia i Kwalifikacje Operatora Dźwigu Wieżowego

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości.

Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy. Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich. Operatorzy żurawi wieżowych muszą przejść specjalistyczne szkolenia i uzyskać odpowiednie certyfikaty.
