Nieustanny rozwój miast i coraz większe zapotrzebowania gabarytowe budynków mają swoje odzwierciedlenie na placu budowy. W tych warunkach żurawie budowlane stanowią obowiązkowe rozwiązanie podczas konstrukcji nowoczesnych obiektów. Wśród nich szczególną rolę odgrywają żurawie samonośne, znane również jako szybkomontujące lub samowznoszące, które rewolucjonizują tempo prac budowlanych dzięki zdolności do szybkiego montażu na placu budowy.
Co to jest Żuraw Samonośny?

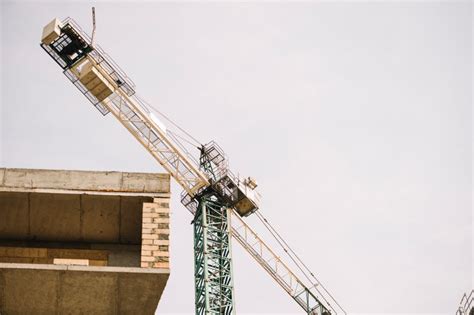

Żuraw samomontujący, nazywany również szybkomontującym lub samowznoszącym, to niezastąpione narzędzie w dzisiejszej branży budowlanej. Jest to dźwignica składająca się z pionowego masztu montowanego na ruchomym lub stałym podwoziu oraz poziomego lub nachylonego pod kątem do poziomu wysięgnika. Warto zauważyć, że żuraw samomontujący charakteryzuje się przede wszystkim swoją dolnoobrotową konstrukcją, co umożliwia szybkie i efektywne przygotowanie do pracy. Dzięki niemu wiele prac związanych z wznoszeniem nowego budynku i przemieszczaniem materiałów budowlanych można wykonywać dużo szybciej i wydajniej.
Mechanizm i Szybkość Montażu
Kluczową cechą żurawi samonośnych jest ich innowacyjny mechanizm szybkiego montażu. Żuraw wieżowy samowznoszący to kompaktowy żuraw budowlany, który posiada własny mechanizm hydrauliczny umożliwiający automatyczne przejście z pozycji transportowej do roboczej bez zewnętrznego sprzętu montażowego. Operator rozstawia podpory, naciska przycisk, a wieża z wysięgnikiem unosi się samodzielnie w ciągu 10-15 minut.
Proces Samowznoszenia
Proces montażu żurawia samonośnego jest znacznie szybszy i bardziej efektywny w porównaniu do tradycyjnych żurawi montowanych z podzespołów. Składa się z kilku etapów:
- Transport i przygotowanie: Żuraw jest transportowany na plac budowy przy użyciu ciężkiego pojazdu. Po dotarciu na miejsce jest ustawiany za pomocą żurawia pomocniczego lub wjeżdża na stanowisko pracy na własnych osiach transportowych. W pozycji transportowej wieża i wysięgnik są złożone poziomo na platformie bazowej, tworząc zwarty pakiet o długości 8-15 metrów, przystosowany do transportu na przyczepie.
- Wypoziomowanie i ustawienie wieży: Po przygotowaniu podstawy, operator rozstawia cztery podpory hydrauliczne i poziomuje maszynę za pomocą elektronicznych czujników inklinometrii. Poziomowanie jest kluczowe dla stabilności i bezpiecznej pracy.
- Zabalastowanie i rozłożenie wysięgnika: Następnie przystępuje się do zabalastowania przeciwwagi, co umożliwia zachowanie równowagi przy podnoszeniu ciężkich ładunków. Po wypoziomowaniu uruchamiana jest sekwencja wznoszenia - układ hydrauliczny kolejno unosi podstawę wieży, teleskopowo wysuwa sekcje masztu, a wysięgnik obraca się do pozycji roboczej.
Cała sekwencja trwa 10-20 minut i jest nadzorowana przez komputer sterujący, który wykrywa odchylenia i zatrzymuje wznoszenie w razie problemu. Demontaż przebiega w odwrotnej kolejności - równie szybko i automatycznie. W przypadku tradycyjnych żurawi, montaż wymaga czasochłonnego składania poszczególnych podzespołów oraz ustawiania ich w odpowiedniej konfiguracji, co może trwać od kilku godzin do kilku dni.
Montaż żurawia wieżowego #ZBUD
Parametry Techniczne i Rodzaje Modeli
Żurawie samowznoszące są dostępne w różnych rozmiarach i konfiguracjach, dostosowanych do specyficznych potrzeb projektowych. Ich główne parametry to:
- Udźwig: Zazwyczaj od 300 kg do 1200 kg.
- Zasięg: Od 12 do 25 metrów.
- Wysokość podnoszenia: Od 12 do 24 metrów, w zależności od modelu.
- Masa własna: 1500-3500 kg, co umożliwia transport lekką przyczepą za samochodem dostawczym.
- Wymiary podstawy: Po rozłożeniu podpór zajmują 4×4 do 6×6 metrów.
Przykładowe Modele i Zastosowania
- Małe modele: O udźwigu 300-500 kg i zasięgu 12-16 metrów, jak żurawie dekarskie Midi Crane, są idealne dla domów jednorodzinnych i remontów.
- Średnie modele: 600-800 kg przy zasięgu 16-20 metrów, sprawdzają się przy blokach 3-4 kondygnacyjnych.
- Duże żurawie samowznoszące: 1000-1200 kg przy zasięgu 20-25 metrów, jak Terex CTL, obsługują budynki do 6 kondygnacji.
Zastosowanie i Zalety Żurawi Samonośnych
Wpływ żurawi samomontujących na efektywność prac na budowie jest zauważalny w obliczu zmieniających się trendów na rynku pracy budowlanej. Wzrost kosztów pracy oraz malejąca dostępność pracowników chętnych do wykonywania prac fizycznych skłaniają do poszukiwania alternatywnych rozwiązań. W tym kontekście, żurawie samomontujące stają się niezastąpionym narzędziem, umożliwiającym szybsze i bardziej efektywne prace na placu budowy.

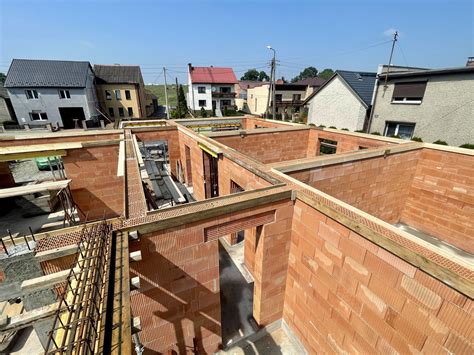

Żurawie samowznoszące znajdują szerokie zastosowanie tam, gdzie duży żuraw wieżowy jest przewymiarowany i zbyt kosztowny, a transport materiałów ręcznie jest zbyt wolny i niebezpieczny. Stosowane są przy:
- Budowie i remoncie budynków mieszkalnych, biurowych i usługowych do 6 kondygnacji.
- Termomodernizacji elewacji.
- Wymianie okien w budynkach wielokondygnacyjnych.
- Remontach dachów.
- Montażu klimatyzacji i wentylacji na dachach.
- Budowie małych hal przemysłowych.
Żuraw Samonośny a Klasyczny Żuraw Wieżowy: Kluczowe Różnice
Żurawie samonośne i klasyczne żurawie wieżowe to dwa odmienne rozwiązania, każde z własnymi zaletami i ograniczeniami, przystosowane do różnych typów projektów budowlanych.
- Montaż:
- Samonośny: Montuje jedna osoba w 15-20 minut, bez zewnętrznego dźwigu pomocniczego.
- Klasyczny wieżowy: Wymaga ekipy montażowej i zewnętrznego dźwigu pomocniczego; cały proces trwa od kilku godzin do kilku dni.
- Fundament:
- Samonośny: Nie wymaga betonowego fundamentu. Podpory hydrauliczne rozkładają się na istniejącym podłożu (asfalt, kostka brukowa, beton).
- Klasyczny wieżowy: Wymaga montażu na fundamencie betonowym.
- Udźwig i zasięg:
- Samonośny: Ma mniejszy udźwig (do 1200 kg) i zasięg (do 25 m).
- Klasyczny wieżowy: Ma udźwig kilku ton i zasięg 50-70 metrów.
- Koszty eksploatacji:
- Samonośny: Kilkukrotnie tańszy w wynajmie i eksploatacji, idealny dla małych i średnich budów oraz remontów.
- Klasyczny wieżowy: Przeznaczony dla dużych, wielomiesięcznych budów.
Choć żurawie samomontujące mają swoje ograniczenia i przeznaczone są przede wszystkim do mniejszych projektów (lub realizują funkcje pomocnicze na dużych budowach przemysłowych, drogowo-mostowych czy kubaturowych), nie oznacza to, że mogą wyprzeć całkowicie górnoobrotowe żurawie montowane z podzespołów. Realizowanie dużych inwestycji, takich jak wieżowce, nadal wymaga zastosowania dużych dźwigów.
Aspekty Prawne i Bezpieczeństwo Eksploatacji
Wszystkie dźwigi budowlane, w tym żurawie samonośne, podlegają dozorowi technicznemu zgodnie z rozporządzeniem Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. z 2012 r. poz. 1468). Aby żuraw budowlany mógł być pełnoprawnie wykorzystywany do pracy na placu budowy, musi posiadać aktualną decyzję zezwalającą na jego eksploatację, wydaną przez desygnowaną do tego jednostkę dozoru technicznego, taką jak Urząd Dozoru Technicznego (UDT).
Każda osoba zajmująca się wypożyczaniem bądź eksploatacją dźwigu budowlanego powinna być świadoma obowiązków spoczywających na jej barkach. Wszystkie maszyny podlegają dozorowi technicznemu i powinny być obsługiwane zgodnie z instrukcją eksploatacji i użytkowania. Obejmuje to:
- Instrukcja obsługi: Każde urządzenie powinno posiadać stanowiskową instrukcję obsługi opracowaną na podstawie instrukcji eksploatacji. Zadaniem eksploatującego jest zapewnienie dostępu do niej dla każdego operatora.
- Konserwacja: Mając na celu zapewnienie bezpiecznego użytkowania urządzenia, eksploatujący jest zobowiązany prowadzić właściwą konserwację posiadanej maszyny zgodnie z wymaganiami odpowiednich rozporządzeń (np. rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r.).
- Badania stanu technicznego: Powinny być wykonywane w wyznaczonych terminach określonych w odpowiednich rozporządzeniach (np. rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r.), o ile wytwórca nie określił inaczej.
- Dziennik konserwacji: Obowiązkiem osoby eksploatującej jest założenie i regularne prowadzenie dziennika konserwacji przez osobę prowadzącą konserwację.
- Uprawnienia operatora: Obsługą takiego urządzenia musi zajmować się operator z odpowiednimi uprawnieniami kwalifikacyjnymi UDT, ważnymi przez 10 lat.
Naprawy dźwigu oraz czynności serwisowe powinny być wykonywane cyklicznie. W kontekście bezpieczeństwa, współczesne żurawie samowznoszące wyposażone są w systemy anemostatyczne, które automatycznie wyłączają pracę przy przekroczeniu dopuszczalnej prędkości wiatru (zazwyczaj 72 km/h, czyli 20 m/s). Przy słabszym wietrze udźwig jest redukowany zgodnie z tabelami producenta.
Historia i Rozwój Żurawi Samonośnych
Historia pokazuje, że rozwój maszyn budowlanych, zwłaszcza tych przeznaczonych do przenoszenia i pozycjonowania ciężkich elementów, był odpowiedzią na wyzwania zmieniającego się rynku budowlanego. Żurawie samowznoszące pojawiły się na rynku europejskim w latach 60. XX wieku, rewolucjonizując Europę w latach 60. i 70. XX wieku.
Wiodący producenci to Potain (Manitowoc), Liebherr, Terex, Comedil i Wolff. Współczesne modele wyposażone są w zaawansowane systemy, takie jak:
- Zdalne sterowanie radiowe.
- Elektroniczne ograniczniki przeciążenia.
- Systemy anemostatyczne (wyłączające żuraw przy silnym wietrze).
- Diagnostyka komputerowa.
Często Zadawane Pytania
Czy żuraw samowznoszący wymaga fundamentu betonowego?
Nie - to jedna z kluczowych zalet. Podpory hydrauliczne rozkładają się na istniejącym podłożu: asfalcie, kostce brukowej lub betonie. Wymagana nośność to minimum 50 kN/m², co spełnia większość standardowych nawierzchni. Na miękkim gruncie stosuje się podkładki stalowe lub drewniane pod stopki podpór.
Ile miejsca zajmuje żuraw samowznoszący na budowie?
W pozycji roboczej żuraw zajmuje podstawę od 4×4 do 6×6 metrów - mieści się na standardowym miejscu parkingowym. Wokół podstawy wymagana jest strefa bezpieczeństwa. Wysięgnik może sięgać nad ogrodzenie budowy po uzgodnieniu z właścicielami sąsiednich nieruchomości.
Czy żuraw samowznoszący może pracować przy silnym wietrze?
Żurawie samowznoszące posiadają systemy anemostatyczne, które automatycznie wyłączają pracę przy przekroczeniu dopuszczalnej prędkości wiatru - zazwyczaj 72 km/h (20 m/s). Przy słabszym wietrze udźwig jest redukowany zgodnie z tabelami producenta. W pozycji transportowej żuraw jest bezpieczny nawet przy silnych wichurach.
