Żurawie Budowlane Szybkomontujące: Informacje, Rodzaje i Zastosowanie

Żuraw budowlany to jedno z podstawowych urządzeń, mających ułatwić i przyspieszyć roboty budowlane. Te potężne maszyny umożliwiają podnoszenie i przemieszczanie ciężkich materiałów, przyspieszając i ułatwiając realizację projektów. Współczesne budownictwo wymaga coraz większej elastyczności, szybkości działania oraz efektywności kosztowej, co sprawia, że żurawie odgrywają kluczową rolę w procesie budowy.

Czym jest żuraw szybkomontujący?

Żuraw szybkomontujący to innowacyjne rozwiązanie łączące zalety klasycznych żurawi wieżowych z szybkością montażu żurawi samojezdnych. Są to wszechstronne, kompaktowe i mobilne maszyny, które umożliwiają błyskawiczne rozpoczęcie prac dźwigowych praktycznie bez angażowania dodatkowego ciężkiego sprzętu. Ich konstrukcja, bazująca na zintegrowanym mechanizmie rozkładania, pozwala zredukować czas montażu nawet do kilkudziesięciu minut. Dzięki temu znajdują zastosowanie zarówno na małych, jak i średnich placach budowy, w miastach i na terenach o ograniczonej dostępności przestrzennej.

W odróżnieniu od klasycznych żurawi wieżowych montowanych segmentowo, żurawie szybkomontujące to urządzenia, które w całości przyjeżdżają na budowę w formie złożonej. Ich największym atutem jest możliwość samodzielnego rozstawienia bez konieczności używania dźwigów pomocniczych.

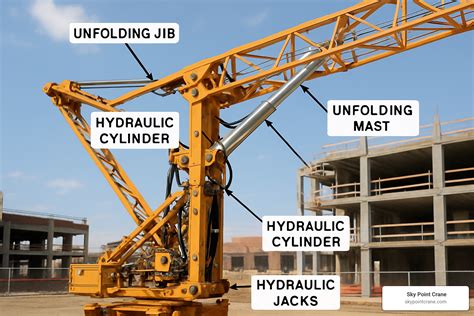

Budowa i działanie żurawi szybkomontujących

Rozkładanie żurawia szybkomontującego odbywa się za pomocą układów hydraulicznych lub linowych, a cały proces trwa od 30 minut do kilku godzin - w zależności od modelu i warunków terenowych. Dodatkowo żurawie te są zazwyczaj dolnoobrotowe, co oznacza, że cały maszt obraca się wokół osi. Taka konstrukcja znacząco upraszcza ich użytkowanie na placu budowy. W wielu przypadkach sterowanie odbywa się za pomocą pilota radiowego, co zapewnia operatorowi możliwość pełnej kontroli nad ładunkiem z poziomu gruntu, bez konieczności korzystania z kabiny.

Żuraw szybkomontujący to dźwignica składająca się z pionowego masztu montowanego na przejezdnym lub stacjonarnym podwoziu i wysięgnika poziomego lub nachylonego pod kątem do poziomu; podnosi ładunki na haku opuszczanym na linie z wysięgnika żurawia; jest to żuraw dolnoobrotowy, którego konstrukcja umożliwia przygotowanie do pracy w krótkim czasie bez użycia dodatkowych urządzeń.

Parametry techniczne żurawi szybkomontujących

Standardowe modele żurawi szybkomontujących oferują:

• Udźwig: w zakresie od 1 do 6 ton.
• Wysięg ramienia: od 20 do 50 metrów.
• Wysokość podnoszenia: od 15 do 30 metrów.

To parametry, które w zupełności wystarczają do obsługi większości robót konstrukcyjnych w budownictwie jednorodzinnym i osiedlowym. Urządzenia te zasilane są elektrycznie, co pozwala zminimalizować hałas i emisję spalin - szczególnie ważne w warunkach miejskich.

Żurawie szybkomontujące montowane są zazwyczaj na podwoziu kołowym lub specjalnej przyczepie. Dzięki temu mogą być łatwo transportowane między inwestycjami. Na miejscu budowy wystarczy je ustawić na stabilnych podporach, uruchomić mechanizm rozkładania.

Mobilność w praktyce i jej znaczenie

Mobilność żurawia szybkomontującego to cecha, która realnie wpływa na ekonomię całej inwestycji. Przenoszenie maszyny między placami budowy może odbywać się w ciągu jednego dnia roboczego - rano dźwig pracuje na jednym obiekcie, po południu już obsługuje kolejny. To oszczędność nie tylko pieniędzy, ale i cennego czasu. Wielką zaletą jest także łatwość ustawienia w trudnych warunkach terenowych - na przykład na wąskich działkach, pomiędzy istniejącymi budynkami, przy ograniczonym dostępie do przestrzeni manewrowej. W takich warunkach duży żuraw wieżowy byłby po prostu niepraktyczny. Żurawie szybkomontujące oferują doskonałą równowagę między wydajnością a elastycznością, co czyni je atrakcyjnym wyborem dla wielu nowoczesnych projektów budowlanych.

Rodzaje żurawi budowlanych

Klasyfikacja żurawi budowlanych jest szeroka i różnorodna, ponieważ żurawie są projektowane do spełnienia różnych wymagań i warunków pracy w budownictwie. Główne rodzaje to:

Żurawie wieżowe

Żuraw wieżowy to niezwykle istotny element w branży budowlanej, będący symbolem nowoczesnych projektów. Jest to duża maszyna, która pozwala na podnoszenie i przenoszenie ciężkich ładunków na placach budowy. Żurawie wieżowe są powszechnie stosowane przy budowie wysokich budynków, mostów, wiaduktów oraz innych dużych struktur. Charakteryzują się wysoką wieżą i długim wysięgnikiem, co pozwala im na podnoszenie ciężkich ładunków na znaczne wysokości.

Składają się z pionowego masztu (zwanego wieżą) montowanego stacjonarnie lub ruchomo na podłożu, a także z wysięgnika, który może podnosić ładunek na wysokość nawet do 100 metrów. Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu. Mogą mieć zasięg ramienia sięgający kilkudziesięciu metrów i zdolność podnoszenia ciężarów ważących nawet kilkadziesiąt ton.

Charakterystyka i specyfika

Żurawie wieżowe są specjalnie zaprojektowane do pracy w ograniczonych przestrzeniach miejskich, gdzie tradycyjne żurawie mogłyby mieć trudności z manewrowaniem. Dzięki swojej pionowej konstrukcji zajmują niewiele miejsca na gruncie, a jednocześnie mają zdolność do podnoszenia ciężarów na duże wysokości. W zależności od konstrukcji żurawie mogą być górnoobrotowe, co oznacza, że ich górna część obraca się wokół osi, lub dolnoobrotowe, gdzie to podstawa żurawia obraca się w stosunku do jego wieży.

Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Montaż takiego żurawia jest procesem wieloetapowym, począwszy od ustawienia podstawy, a następnie segmentów wieży. Podnoszenie i przenoszenie ładunków odbywa się za pomocą wciągarki i mechanizmu obrotowego.

Przykłady zastosowania w praktyce

Są często wykorzystywane podczas budowy mostów, zwłaszcza tych o dużej rozpiętości, gdzie potrzebne jest podnoszenie i montaż ciężkich elementów konstrukcyjnych. Równie ważne jest ich zastosowanie przy wznoszeniu dużych obiektów, takich jak stadiony czy teatry, gdzie wymagane jest przenoszenie ciężkich materiałów i konstrukcji.

Żurawie samojezdne (mobilne)

Żurawie samojezdne, dzięki swojej mobilności, są idealne do prac, które wymagają częstego przemieszczania się. Są one montowane na kołach i mogą być przemieszczane z miejsca na miejsce. Posiadają homologacje i dlatego mogą poruszać się po drogach. Maszyny te są zamontowane na specjalnie wzmocnionym podwoziu samojezdnym. Mogą pracować w trybie dźwigowym oraz transportowym, ich wysięg może wynosić nawet 150 m.

Co je wyróżnia?

Żurawie samojezdne są niezwykle wszechstronne - zdolne do podnoszenia różnorodnych ładunków, od małych przedmiotów po ciężkie konstrukcje. Dodatkowo ich konstrukcja jest przystosowana do pracy w różnych warunkach terenowych, co czyni je niezastąpionym narzędziem w wielu projektach budowlanych.

Gdzie najlepiej się sprawdzają?

Doskonale sprawdzają się w projektach krótkoterminowych, gdzie szybkość montażu i demontażu sprzętu jest kluczowa. Są również odpowiednie do pracy w trudnych warunkach terenowych, takich jak błotniste lub nierówne powierzchnie, dzięki ich zdolności do samodzielnego poruszania się. W praktyce często są wykorzystywane w budownictwie drogowym, mostowym, przy montażu konstrukcji stalowych, w energetyce czy przy realizacji dużych inwestycji infrastrukturalnych, gdzie ich mobilność i zdolność do podnoszenia ciężkich ładunków są nieocenione.

Żurawie gąsienicowe

Żurawie gąsienicowe, ze względu na swoją konstrukcję, świetnie radzą sobie w trudnym terenie. Są to żurawie montowane na gąsienicach, co pozwala im pracować w trudnych warunkach terenowych, takich jak błoto czy piasek.

Budowa i główne zalety

Żurawie gąsienicowe to potężne maszyny budowlane montowane na gąsienicach zamiast tradycyjnych kół. Dzięki tej konstrukcji zapewniają doskonałą stabilność i zdolność do pracy w trudnych warunkach terenowych. Gąsienice rozkładają ciężar żurawia na większą powierzchnię, co minimalizuje ryzyko zapadania się w miękkim terenie. Jedną z głównych zalet żurawi gąsienicowych jest ich zdolność do podnoszenia bardzo ciężkich ładunków przy zachowaniu stabilności, co czyni je niezastąpionymi w wielu skomplikowanych projektach budowlanych i inżynieryjnych.

Typowe projekty wykorzystujące te żurawie

Typowe projekty wykorzystujące żurawie gąsienicowe często dotyczą budowy mostów, gdzie te maszyny są niezbędne do podnoszenia ciężkich elementów konstrukcyjnych. Żurawie te są również kluczowe przy wznoszeniu elektrowni wiatrowych, montując ogromne łopaty i wieże. W budownictwie przemysłowym, zwłaszcza przy montażu wielkich konstrukcji stalowych czy budowie platform wiertniczych, żurawie gąsienicowe są nieocenione.

Inne rodzaje żurawi i ich zastosowanie

• Żurawie mostowe: Są to żurawie montowane na stałych konstrukcjach, takich jak mosty czy hale produkcyjne. Służą do podnoszenia ciężkich ładunków w określonych miejscach.
• Żurawie płaskodenne: Są to żurawie używane głównie w portach i stoczniach do załadunku i rozładunku statków.
• Żurawie teleskopowe: Posiadają wysięgnik, który można wysuwać i wsuwać, co pozwala na dostosowanie długości wysięgnika do konkretnego zadania.
• Żurawie kratowe: Mają wysięgnik zbudowany z kratowych elementów, co pozwala na większą wytrzymałość przy mniejszej masie.
• Mini-żurawie (pająkowe): Są to małe, przenośne żurawie, które są idealne do pracy w ograniczonych przestrzeniach.

Zastosowania żurawi budowlanych

Żurawie budowlane znajdują szerokie zastosowanie w wielu sektorach:

• Place budowy: Najczęściej stosowane przy wznoszeniu osiedli mieszkaniowych, budynków przemysłowych, hal produkcyjnych i zakładów przemysłowych.
• Stocznie i porty: Do załadunku i rozładunku statków, przemieszczania ciężkich elementów.
• Warsztaty i zakłady przemysłowe: Do przenoszenia maszyn i komponentów wewnątrz obiektów.
• Małe place budowy: Żurawie szybkomontujące są idealne do zabudowy szeregowej i jednorodzinnej, rozbudów, remontów i nadbudów.
• Inwestycje tymczasowe: Montaże konstrukcji eventowych, namiotów, scen.

Korzyści techniczne i ekonomiczne żurawi szybkomontujących

• Szybszy montaż: Tradycyjny żuraw wieżowy potrafi "zabrać" ekipie nawet 2 dni robocze na sam montaż - szybkomontażowiec tego nie potrzebuje. Dzięki temu prace ruszają szybciej, a czas realizacji inwestycji skraca się nawet o kilka dni.
• Niższe koszty przygotowania terenu: Żuraw szybkomontujący nie wymaga fundamentowania ani stałych podstaw. To zmniejsza nakłady inwestycyjne i logistyczne - wystarczy utwardzone podłoże i prąd trójfazowy.
• Mniejsze obciążenie placu budowy: Krótki czas obecności na placu, cicha praca i brak spalin - to wszystko sprawia, że szybkomontujący żuraw jest „sąsiedzko neutralny”. Ma to szczególne znaczenie w gęsto zabudowanych rejonach miejskich.
• Elastyczność i rotacja sprzętu: Jeden dźwig może "przechodzić" z jednej lokalizacji do drugiej w zależności od potrzeb, co znacznie podnosi efektywność wykorzystania sprzętu.

Wybór odpowiedniego modelu i o czym warto pamiętać

Wybierając żuraw do konkretnej inwestycji, warto przeanalizować:

• Maksymalny udźwig, wysokość podnoszenia i zasięg wysięgnika.
• Dostępność miejsca na rozstawienie podpór i nośność podłoża.
• Typ zasilania i dostępność energii.
• Preferencje dotyczące sterowania (pilot czy kabina).
• Częstotliwość planowanej relokacji.

Im precyzyjniej dopasujemy sprzęt do charakteru prac, tym lepsze będą efekty organizacyjne i finansowe.

Ważne aspekty eksploatacji

• Obsługa tylko z uprawnieniami: Żuraw szybkomontujący, jak każdy dźwig, wymaga operatora z uprawnieniami UDT. Nawet jeśli sterowanie odbywa się z ziemi, obowiązują te same przepisy, co w przypadku większych maszyn. Operatorzy żurawi wieżowych muszą przejść specjalistyczne szkolenia i uzyskać odpowiednie certyfikaty.
• Możliwość wynajmu krótkoterminowego: Szybkomontażowce dostępne są w wypożyczalniach także na krótkie okresy - nawet jednodniowe akcje montażowe. To świetna opcja dla firm, które potrzebują dźwigu doraźnie.
• Uwaga na warunki pogodowe: Lżejsza konstrukcja oznacza większą podatność na silny wiatr - dlatego należy zawsze przestrzegać dopuszczalnych norm pracy określonych przez producenta.
• Inspekcje i konserwacja: Regularne inspekcje techniczne i konserwacja są niezbędne do zapewnienia sprawności i bezpieczeństwa żurawia.
• Przestrzeganie norm i standardów: Żurawie muszą spełniać międzynarodowe i lokalne normy dotyczące konstrukcji, eksploatacji i bezpieczeństwa. Normy te regulują m.in. Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468) oraz Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).
