Żurawie budowlane są jednymi z największych i najbardziej zaawansowanych konstrukcyjnie urządzeń dźwigowych, niezbędnym elementem każdego placu budowy. Ich konstrukcja wykonana jest z wielosekcyjnych kratownic łączących pionową wieżę z wysięgnikiem, a podstawa przytwierdzona jest do podłoża za pomocą tzw. łap. Dzięki temu żurawie budowlane są w stanie przenosić niezwykle ciężkie przedmioty w różne miejsca oraz na różną wysokość na placu budowy.
Budowa wielopiętrowych budynków biurowych czy wysokich hal magazynowych niejednokrotnie wymaga obecności żurawia wieżowego. Jest to urządzenie dźwigowe, które zaliczane jest do jednej z największych maszyn roboczych. Żuraw wieżowy osiąga wysokość podnoszenia do około 100 m. Montaż żurawia wieżowego to skomplikowana procedura, która musi przebiegać zgodnie z wszelkimi standardami i normami bezpieczeństwa oraz uwzględniać parametry urządzenia. Montowanie żurawia w sposób niedbały i niezgodny ze sztuką może być bezpośrednią przyczyną katastrofy budowlanej.
Rodzaje Żurawi Wieżowych i Specyfika Ich Montażu
Żurawie wieżowe występują w dwóch głównych formach, różniących się sposobem obrotu i transportu, co bezpośrednio wpływa na proces ich montażu.
Żurawie Dolnoobrotowe
Żurawie dolnoobrotowe to takie dźwigi budowlane, w których mechanizm obrotowy jest zamontowany u podstawy wieży i obraca się wraz z całą wieżą oraz wysięgnikiem. Mogą występować w formie stacjonarnej, stawianej w miejscu budowy, lub przejezdnej, z podwoziem gąsienicowym lub szynowym. Żuraw transportuje się na plac budowy ciężkim pojazdem, ciągnąc za ciągnikiem siodłowym lub balastowym.
Żurawie Górnoobrotowe
W przypadku żurawi górnoobrotowych mechanizm obrotowy jest zamontowany na górze wieży i obraca on jedynie wysięgnikiem, przeciwwysięgiem i kabiną operatora. Pozostała część konstrukcji wieży jest nieruchoma. Żurawie górnoobrotowe przewozi się na budowę w elementach za pomocą ciężarówek, a przy ich montażu pomaga żuraw samojezdny.
Przygotowanie Terenu i Fundamentów
Postawienie dźwigu to zawsze wynik dokładnego planowania i analiz. Zanim na placu pojawią się pierwsze elementy konstrukcji, geodeci wykonują pomiary, a inżynierowie oceniają nośność gruntu.
Badania Gruntu i Planowanie
Pierwszym krokiem jest wykonanie badań geotechnicznych i przygotowanie dokumentacji posadowienia żurawia. Bez stabilnego podłoża nawet najnowocześniejsza maszyna nie mogłaby pracować bezpiecznie. Teren musi być odwodniony, stabilny i poziomy, co gwarantuje równomierne rozłożenie obciążeń. W razie potrzeby teren jest wzmacniany specjalnymi płytami lub betonowymi fundamentami, które przejmują obciążenia dynamiczne. Na tym etapie ustala się również promień pracy maszyny, strefę niebezpieczną oraz położenie dróg dojazdowych dla ciężarówek transportujących elementy wieży.
Ustawienie Podstawy Dźwigu
Fundament jest sercem konstrukcji. W przypadku dźwigów stacjonarnych montuje się stalową ramę kotwioną w betonie. W wersjach przejezdnych stosuje się masywne podwozie z podporami, które wysuwa się, aby zapewnić stabilność. Posadowienie powinno być wykonane zgodnie z normami i DTR producenta żurawia, z zachowaniem minimalnych tolerancji płaskości i wypoziomowania (zwykle nie większych niż 0,1%). Powinno ono również zapewniać pełną stateczność konstrukcji przy wszystkich kombinacjach obciążeń: użytkowych, dynamicznych i wiatrowych. Poziomowanie podstawy to jeden z najważniejszych momentów montażu. Inżynierowie wykorzystują precyzyjne urządzenia pomiarowe, by osiągnąć równowagę konstrukcji w każdej płaszczyźnie. Nawet niewielkie odchylenie wpływałoby na pracę wysięgnika, a co za tym idzie na bezpieczeństwo całej budowy.
Etapy Montażu Konstrukcyjnego Żurawia
Montaż żurawi wieżowych to proces wieloetapowy, który różni się w zależności od typu urządzenia.
Dostawa i Kontrola Elementów Konstrukcji
Dźwig budowlany składa się z wielu komponentów, które przyjeżdżają na plac montażu w segmentach. W zależności od modelu mogą to być fragmenty wieży, wysięgnik, przeciwwagi, kabina operatora oraz mechanizmy obrotu i podnoszenia. Każdy komponent przechodzi kontrolę techniczną. Sprawdza się stan łączeń, czystość powierzchni, oznakowanie i zgodność z dokumentacją. Wszelkie nieprawidłowości muszą zostać usunięte, zanim ekipa przystąpi do łączenia segmentów.
Montaż Wieży
Po przygotowaniu posadowienia rozpoczyna się montaż struktury. Najpierw ustawiana jest stalowa podstawa, a następnie pierwszy segment wieży. Wieża montowana jest z kratownicowych segmentów łączonych śrubowo lub sworzniami, zgodnie z DTR producenta.
Montaż Żurawia Dolnoobrotowego
Po przetransportowaniu żurawia do punktu docelowego i jego umiejscowieniu, inżynierowie rozstawiają łapy. Żurawia trzeba najpierw wypoziomować. Gdy się to uda, wtedy ustawia się wieżę do pionu. Kolejnym krokiem jest założenie przeciwwagi. Dopiero w tym momencie można montować wieżę i wysięgnik. Wieżę i wysięgnik można zamontować na dwa sposoby: mechanicznie, czyli teleskopowo za pomocą lin i wielokrążków, oraz hydraulicznie, za pomocą siłowników. W przypadku tej drugiej metody wieża składa się z dwóch elementów połączonych zawiasem, a rozkładanych siłownikiem, co niestety uniemożliwia zmianę wysokości wieży.
Montaż żurawia wieżowego #ZBUD
Montaż Żurawia Górnoobrotowego

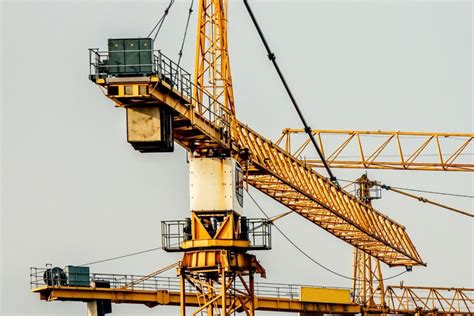

Elementy żurawia przewożone są na plac budowy na ciężarówkach. Żurawia montuje się na miejscu przy pomocy żurawia samojezdnego. Najpierw przygotowuje się odpowiednio podłoże, a dopiero potem rozkłada na nim podstawę żurawia. Gdy jest gotowa, mocuje się na niej wieżę. Wieża to po prostu pojedyncze elementy, które łączy się po kolei. Dzięki tej metodzie można budować wieżę aż do osiągnięcia oczekiwanej wysokości. Jednocześnie umieszcza się balast centralny. Po osiągnięciu docelowej wysokości na szczycie instaluje się obrotnicę, która umożliwia rotację wysięgnika. Do niej mocowany jest przeciwwysięg, który równoważy masę ładunku i zawiera mechanizmy napędowe.
Instalacja Kabiny Operatora i Mechanizmów Sterowania

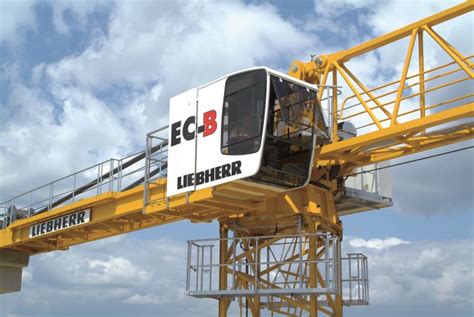

Kiedy wieża osiąga odpowiednią wysokość, montuje się kabinę operatora. To miejsce pracy, które musi zapewnić widoczność, ochronę i wygodę. W kabinie znajdują się panele sterowania, ekrany systemów bezpieczeństwa oraz ogrzewanie lub klimatyzacja. Na tym etapie technicy podłączają instalację elektryczną, systemy czujników oraz mechanizmy służące do obracania wysięgnika i regulacji jego parametrów. Całość jest testowana w trybie statycznym, zanim dźwig zostanie podwyższony.
Proces Samowspinania Konstrukcji
Jedną z najbardziej fascynujących technologii związanych z dźwigami jest proces samowspinania. Dźwig może bowiem rosnąć wraz z budynkiem. W tym celu wykorzystuje się specjalną ramę wspinającą, która unosi górną część konstrukcji na tyle wysoko, aby pod nią można było wsunąć kolejny segment wieży. Mechanizm działa dzięki siłownikom hydraulicznym sterowanym elektronicznie. Po podniesieniu górnej części wieży segment jest wprowadzany i łączony z resztą konstrukcji. Cała operacja odbywa się z milimetrową precyzją, a dźwig w tym czasie nie może wykonywać żadnych innych zadań. Gdy jeden segment zostanie zamocowany, proces można powtarzać aż do osiągnięcia finalnej wysokości.
Montaż Wysięgnika i Przeciwwagi
Wysięgnik to charakterystyczna część dźwigu, którą widać z daleka. W przypadku żurawi górnoobrotowych wysięgnik składa się na ziemi i montuje na obrotnicy już w całości. Montaż rozpoczyna się od podniesienia pierwszego, najcięższego fragmentu i usztywnienia go w pozycji roboczej. Następnie dokładane są kolejne sekcje, aż konstrukcja osiągnie wymaganą długość. Po przeciwnej stronie umieszcza się przeciwwagi, najczęściej betonowe lub stalowe. Ich masa jest dobrana do udźwigu, długości wysięgnika i planowanego typu prac. Przeciwwaga instalowana jest po zamocowaniu wysięgnika i przeciwwysięgu. Jej masa dobierana jest indywidualnie do modelu żurawia i konfiguracji pracy, z uwzględnieniem maksymalnych obciążeń. Stosuje się najpierw balast tymczasowy dla wyważenia podczas montażu, a następnie komplet właściwych bloków przeciwwagi. Ich pozycjonowanie musi być zgodne z obliczeniami statycznymi producenta. Gdy wysięgnik i przeciwwaga są na miejscu, można przystąpić do testów obrotu oraz próby podnoszenia minimalnego ładunku.
Podłączenia i Testy Bezpieczeństwa
Każdy dźwig przed uruchomieniem przechodzi cykl testów. Sprawdza się system awaryjnego hamowania, czujniki ograniczenia obciążenia, zabezpieczenia przeciwwiatrowe oraz sprawność układu sterowania. Operator i serwis techniczny muszą mieć pewność, że maszyna reaguje prawidłowo w każdej sytuacji. Testy obejmują zarówno ruchy obrotowe, jak i podnoszenie oraz opuszczanie haka. Na końcu przeprowadza się jazdy próbne z odpowiednio dobranym obciążeniem testowym. Ostatnim etapem jest również regulacja wyłączników przeciążeniowych i krańcowych żurawia. Stanowi to potwierdzenie, że dźwig może bezpiecznie wejść w fazę użytkowania.
Montaż żurawia wieżowego #ZBUD
Demontaż Żurawia Wieżowego
Do demontażu żurawia wieżowego często używana jest specjalna klatka, którą mocuje się do wieży. Przy jej pomocy można dokonywać demontażu kolejnych elementów masztu o tej samej i powtarzalnej długości. Prawidłowy demontaż wymaga od robotników wybicia bolców, które trzymają konstrukcję. Klatka przymocowana jest do dolnej części wieży, dzięki czemu siłownik hydrauliczny może unosić znajdujące się u góry części dźwigu. Położony najwyżej segment wieży zostaje w ten sposób uwolniony i może być wysunięty na bok. Wówczas cały jego ciężar spoczywa na siłowniku.
Wymagania Techniczne, Prawne i Bezpieczeństwo Montażu
Montaż żurawi budowlanych wymaga ścisłego przestrzegania norm i przepisów prawnych, a także wysokich kwalifikacji zespołu.
Przepisy i Normy
Montaż musi przebiegać zgodnie z instrukcją eksploatacji, dokumentacją techniczną i wymaganiami Urzędu Dozoru Technicznego (UDT). Wszystkie komponenty powinny mieć deklaracje zgodności CE, a posadowienie - zatwierdzenie projektanta. Do kluczowych aktów prawnych należą: PN-EN 14439 (bezpieczeństwo żurawi wieżowych), PN-EN 13001 (projektowanie), rozporządzenia UDT oraz rozporządzenie Ministra Rozwoju ws. BHP przy żurawiach. Montaż musi być zgłoszony do UDT z odpowiednim wyprzedzeniem, a po jego zakończeniu wymagane jest przeprowadzenie odbioru przez inspektora dozoru technicznego.

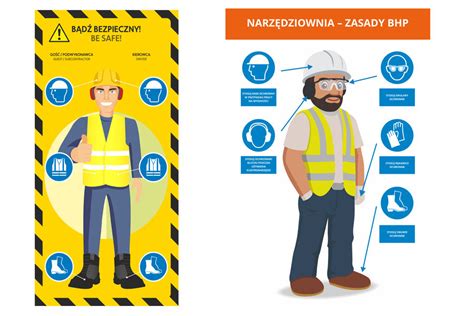

Zasady BHP i Kwalifikacje Zespołu
Obowiązuje ścisłe przestrzeganie przepisów rozporządzeń BHP. Należy stosować środki ochrony indywidualnej, ograniczać dostęp do strefy montażu, monitorować warunki pogodowe (szczególnie prędkość wiatru), a także prowadzić dokumentację bieżącą. Montaż może odbywać się tylko w obecności osób z ważnymi uprawnieniami montażowymi i UDT. Członkowie zespołu montażowego muszą posiadać aktualne zaświadczenia kwalifikacyjne UDT, przeszkolenie BHP, badania lekarskie do pracy na wysokości oraz znajomość konkretnego modelu żurawia. Niezbędna jest także znajomość planu montażu i dokumentacji producenta.
Odpowiedzialność i Odbiór Techniczny
Odpowiedzialność za montaż żurawia i jego zgodność z normami ponosi kierownik montażu i wyznaczony konserwator z uprawnieniami. Całość prac musi być zgodna z instrukcją producenta i zatwierdzona przez kierownika budowy. Całość dokumentowana jest protokołem montażowym, stanowiącym podstawę do odbioru technicznego przez UDT. Tylko po uzyskaniu pozytywnego protokołu odbioru możliwe jest rozpoczęcie eksploatacji żurawia.
Profesjonalne Usługi Montażowe
W Polsce kompleksowe usługi montażu żurawi świadczą m.in. PGMBW, Herkules SA, Dźwigmar, Wolffkran Polska. Firmy te zapewniają sprzęt, transport, wyspecjalizowany personel, dokumentację odbiorową oraz kontakt z UDT.
Codzienna Kontrola i Utrzymanie Ciągłości Pracy
Choć proces montażu kończy się wraz z odbiorem technicznym, dźwig wymaga regularnej, skrupulatnej obsługi. Każdy dzień pracy rozpoczyna się przeglądem komponentów, smarowaniem łożysk oraz sprawdzeniem linek i systemów zabezpieczających. Operator ma obowiązek zgłaszać wszelkie niepokojące sygnały, a serwis natychmiast reagować. To właśnie ciągły nadzór pozwala zachować maksymalną trwałość i bezpieczeństwo pracy, zwłaszcza gdy dźwig osiąga setną czy nawet dwusetną godzinę obciążenia w ciągu tygodnia.
Najczęściej Zadawane Pytania (FAQ)
- Jak długo trwa montaż żurawia budowlanego? Zazwyczaj 1-2 dni robocze, zależnie od typu żurawia i warunków terenowych.
- Czy montaż wymaga zgłoszenia do UDT? Tak - zarówno zgłoszenie, jak i odbiór końcowy są obowiązkowe.
