Żuraw Samochodowy: Parametry Techniczne i Zasięg Pracy

Wprowadzenie do Żurawi Samochodowych

W XXI wieku budownictwo rozwija się w zawrotnym tempie, a nowoczesne budynki i konstrukcje zachwycają nie tylko atrakcyjnym wyglądem, ale również skalą wykonania. Ich budowa jest możliwa dzięki zaawansowanym technologicznie urządzeniom, które koordynują i wykonują większą część prac. Żuraw samochodowy to urządzenie dźwigowe, które zostało osadzone na podwoziu samochodu ciężarowego. Jest to jeden z podstawowych sprzętów wykorzystywanych podczas prac budowlanych, montażowych czy przeładunkowych.

Żurawie samojezdne stanowią kluczowe wyposażenie wielu inwestycji budowlanych, przemysłowych oraz infrastrukturalnych. Ich głównym atutem jest mobilność połączona z dużymi możliwościami udźwigu i zasięgu pracy. Urządzenia te łączą funkcję pojazdu transportowego oraz dźwigu, co pozwala na szybkie przemieszczanie się pomiędzy różnymi lokalizacjami bez konieczności stosowania dodatkowych środków transportu. Dzięki szerokiemu zakresowi dostępnych modeli możliwe jest precyzyjne dopasowanie żurawia do konkretnych potrzeb inwestycji. Różnice między poszczególnymi maszynami dotyczą parametrów takich jak maksymalna wysokość podnoszenia, udźwig, długość wysięgnika oraz systemy stabilizacji.

Kluczowe Elementy Konstrukcyjne Żurawia Samochodowego

Do najważniejszych części składowych żurawia samochodowego należą: platforma obrotowa, na której zamontowana jest wciągarka oraz wychylny wysięgnik, a także mechanizm zmiany wysięgu (wychylania wysięgnika). Każda z wyżej wymienionych jednostek może posiadać napęd spalinowo-mechaniczny, spalinowo-elektryczny lub spalinowo-hydrauliczny. Jest to typowa dźwignica, ze wzmocnionym podwoziem.

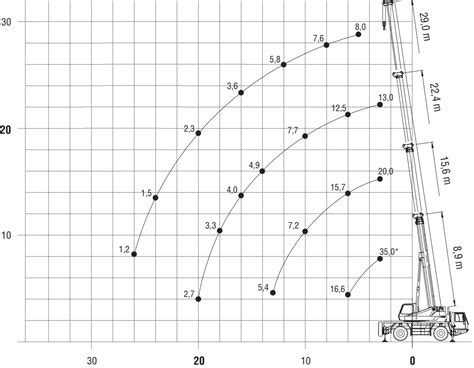

Szczegółowe Parametry Techniczne Żurawi Samochodowych

Parametry techniczne żurawi samojezdnych odgrywają kluczową rolę w ich efektywnym wykorzystaniu. Poniżej przedstawiono najważniejsze z nich:

Udźwig żurawia

Udźwig żurawia [t, kg] to maksymalna wartość obciążenia, dla której zaprojektowano urządzenie i dla której producent zapewnia jego prawidłową pracę. Dla żurawi maksymalny udźwig jest przyjmowany dla najmniejszej dopuszczalnej długości wysięgnika lub wysięgu. Do udźwigu nie wlicza się masy zblocza dolnego, haka - czyli ogólnie urządzeń niezdejmowalnych. Standardowe modele oferują udźwig od kilkunastu do nawet kilkuset ton, co pozwala na elastyczne dostosowanie urządzenia do różnych rodzajów prac. Należy pamiętać, że udźwig żurawia należy zmniejszyć o masę osprzętu (np. chwytak, trawersa itp.). Udźwig żurawia zależy od:

• długości wysięgu,
• długości wysięgnika,
• kąta pochylenia wysięgnika,
• rodzaju olinowania,
• sposobu podparcia żurawia.

Moment udźwigu

Moment udźwigu [Tm; kNm] to wielkość charakteryzująca zdolność żurawia do przenoszenia ładunków o danym ciężarze, uwzględniająca zmianę wartości udźwigu w zależności od wysięgu. Moment udźwigu należy rozumieć jako iloczyn ciężaru danego ładunku i jego wysięgu. Im jest on większy, tym lepiej.

Wysięg

Wysięg [m] to odległość pozioma od osi obrotu części obrotowej żurawia do pionowej osi urządzenia ładunkowego (np. haka). Ten parametr jest szczególnie istotny przy inwestycjach, gdzie istnieje ograniczona ilość miejsc na rozstawienie dźwigu.

Wysokość podnoszenia

Wysokość podnoszenia [m] to odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego, które znajduje się w górnym położeniu roboczym. Należy pamiętać, że wysokość podnoszenia należy zmniejszyć o wysokość ładunku oraz długość ewentualnego zawiesia, na którym ładunek jest zawieszony.

Głębokość opuszczania

Głębokość opuszczania [m] to odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu. Głębokość tę można powiększyć o wysokość ładunku i długość zawiesi.

Długość wysięgnika

Długość wysięgnika, która determinuje promień roboczy maszyny, jest kolejnym ważnym aspektem. Umożliwia ona dostęp do trudno osiągalnych miejsc na placu budowy. Może wynosić do 45 m.

Kąt obrotu

Kąt obrotu [stopnie] - żuraw samochodowy posiada z reguły możliwość pełnego obrotu wysięgnika, lecz jest ona ograniczona, kiedy na wysięgniku znajduje się ładunek (nie wolno przenosić ładunku nad kabiną samochodu).

Prędkości ruchów roboczych

Parametr ten obejmuje prędkości podnoszenia/opuszczania [m/min], obrotu [1/m] oraz teleskopowania [m/min]. Prędkość jazdy żurawia samochodowego wyraża się w km/h.

Zdolność pokonywania wzniesień

Zdolność pokonywania wzniesień [stopnie] to największe dopuszczalne pochylenie podłoża, które może być pokonane przez żuraw przy stałej prędkości jazdy transportowej. Najczęściej są to wartości średnio 24 - 26 stopni.

Rodzaje Żurawi Samojezdnych

Żurawie samojezdne można podzielić na kilka głównych kategorii, w zależności od ich specyficznych cech i zastosowań. Wyróżnić możemy żurawie samochodowe, terenowe kołowe, jezdniowo-terenowe oraz gąsienicowe. Żurawie samochodowe są najczęściej używane w miejskich warunkach, gdzie istotna jest mobilność i szybkie przemieszczanie się między miejscami pracy. Żurawie terenowe kołowe są przystosowane do pracy na nierównych terenach budowlanych, gdzie stabilność i zdolność pokonywania trudnych nawierzchni są kluczowe. Żurawie jezdniowo-terenowe łączą cechy obu powyższych typów, co pozwala na ich wszechstronne zastosowanie. W trudniejszych warunkach terenowych lepszym rozwiązaniem będzie zastosowanie żurawi na podwoziu gąsienicowym.

Żuraw HDS (Hydrauliczny Dźwig Samochodowy)

Żuraw HDS, rozwijany jako hydrauliczny dźwig samochodowy, jest wszechstronnym urządzeniem przeładunkowym, powszechnie wykorzystywanym w pracach załadunkowych, rozładunkowych i montażowych. Dzięki swojej konstrukcji, maszyna ta umożliwia szybki i efektywny załadunek oraz rozładunek towarów bez konieczności używania dodatkowego sprzętu, takiego jak wózki widłowe czy ładowarki teleskopowe.

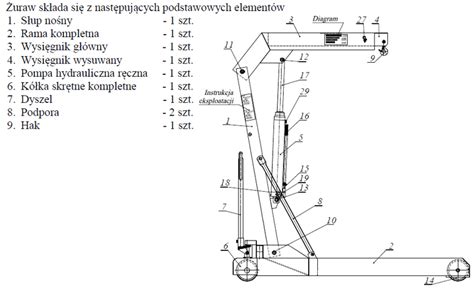

Budowa żurawia HDS

Konstrukcja żurawia HDS składa się z elementów stałych, które są niezbędnym wyposażeniem każdego urządzenia, oraz części zmiennych, które są wymieniane w zależności od wykonywanych zadań.

Elementy stałe:

• Zestaw podpór - kluczowy dla stabilizacji urządzenia podczas pracy. Są one umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Podstawa żurawia - platforma, na której zamontowany jest cały żuraw. Stanowi ona integralną część ramy pośredniej i płyty montażowej, łączącej urządzenie z podwoziem pojazdu.
• Kolumna suwnicy - pionowy element łączący platformę z wciągnikiem. Czasami kolumna posiada system teleskopowy, dzięki któremu prace suwnicowe można wykonywać szybciej i łatwiej.
• Wysięgnik - jeden z najważniejszych elementów żurawia HDS. Najczęściej jest to część ruchoma, składająca się z segmentów teleskopowych wysuwanych hydraulicznie, co pozwala na pracę na każdym, nawet niedostępnym terenie. Zasięg ramienia w zależności od modelu może wynosić od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.

Elementy zmienne:

Elementy zmienne mogą być dostosowane do bieżących zadań wykonywanych przez urządzenie. Zaliczamy do nich:

• System hydrauliczny - konstrukcja HDS opiera się na siłownikach hydraulicznych, pompach, rozdzielaczach, co ułatwia i przyspiesza "rozpakowanie" sprzętu. Praca jest nie tylko łatwiejsza, ale również bardziej precyzyjna.
• Hak - standardowy element do przenoszenia dużych i ciężkich ładunków w oparciu o system lin i zawiesin.
• Chwytak - alternatywa dla haka, szczególnie przydatna w pracach z drewnem, złomem, szkłem czy rurami kanalizacyjnymi.

Mobilność i szerokie spektrum zastosowań HDS

Główną zaletą żurawi HDS jest ich wysoka mobilność. Osadzenie dźwigu na pojeździe ciężarowym sprawia, że maszyny mogą bezproblemowo i w krótszym czasie przemieszczać się po drogach. Pojazd z zamontowanym HDS-em jest dopuszczony do ruchu po drogach publicznych, nie wymaga dodatkowych zezwoleń przy standardowych parametrach i bez problemu dociera do centrów miast, wąskich ulic czy trudno dostępnych placów budowy.

Dzięki tym cechom, samochody ciężarowe z dźwigami są powszechnie wykorzystywane do transportu różnego rodzaju ładunków, w tym palet i kontenerów. Wysoka nośność żurawia umożliwia również załadunek ciężkich materiałów budowlanych, prefabrykowanych elementów konstrukcyjnych, a nawet maszyn i pojazdów nieprzystosowanych do poruszania się po drogach publicznych. Hydrauliczne żurawie dalekosiężne mogą służyć do transportu materiałów na duże wysokości - m.in. na wyższe kondygnacje lub na dach budynku.

Obszary Zastosowań Żurawi Samochodowych

Żurawie samojezdne znajdują szerokie zastosowanie w różnych sektorach gospodarki. Są one niezastąpione przy realizacji projektów montażowych, serwisowych oraz w pracach przeładunkowych.

• Budownictwo: Umożliwiają przenoszenie ciężkich przedmiotów, typu materiały budowlane (cegły, beton, drewno, stal), podawanie materiałów na wyższe kondygnacje, montaż obiektów przemysłowych, konstrukcji stalowych oraz instalacji dużych elementów prefabrykowanych. Są kluczowe przy wznoszeniu wysokich budynków.
• Logistyka i transport: Wykorzystywane są do prac transportowych i przeładunkowych na terenie zakładów pracy, w portach, na składowiskach, w bazach transportowych, przy załadunku i rozładunku towarów, przewozie palet i kontenerów, dostarczaniu towarów bezpośrednio "pod inwestycję".
• Przemysł leśny i rolniczy: Załadunek i transport drewna, obsługa składnic.
• Prace monterskie i instalacyjne: Montaż reklam wielkoformatowych, słupów energetycznych, elementów infrastruktury technicznej.
• Przemysł komunalny: Montowane na hakowcach i śmieciarkach do obsługi kontenerów.
• Przemysł recyklingowy: Wykorzystywane do sortowania złomu, szkła i tworzyw sztucznych.

Żuraw samojezdny ma taką konstrukcję, która umożliwia przemieszczanie się w bardzo trudnych warunkach, jakie są na placach budowy. Sprzęt pracuje także w portach, zakładach pracy, bazach transportowych, składach budowlanych oraz w miejscach, gdzie zachodzi taka konieczność. Może wykonywać udźwig nawet na niewielkim obszarze, gdzie jest ograniczona przestrzeń, co sprawia, że jest wykorzystywany także w pracach porządkowych.

Bezpieczeństwo, Kwalifikacje i Nadzór Techniczny

Żurawie samochodowe są urządzeniami podlegającymi dozorowi technicznemu, co wynika z Rozporządzenia Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U. 2012 poz. 1468). W przypadku żurawi samochodowych o udźwigu do 3 200 kg jest stosowany dozór ograniczony (badania techniczne okresowe co dwa lata), zaś w przypadku żurawi o udźwigu ponad 3 200 kg jest stosowany dozór techniczny pełny (badania techniczne okresowe co rok) - zgodnie z Rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176). Dlatego przed przystąpieniem do eksploatacji pracodawca powinien wystąpić do właściwej jednostki dozoru technicznego o zezwolenie na eksploatację żurawia.

Wymagane uprawnienia operatora

Do obsługi żurawi HDS wymagane są odpowiednie uprawnienia, nadawane po odbyciu kursu i zdaniu egzaminu państwowego przed Urzędem Dozoru Technicznego (UDT). W trakcie kursu uczestnicy uczą się teorii budowy i działania urządzenia, zasad BHP oraz odbywają ćwiczenia praktyczne. Do obsługi żurawia załadowczego może być dopuszczona osoba o sprawdzonych kwalifikacjach, znająca instrukcję eksploatacji żurawia opracowaną przez producenta, stanowiskową instrukcję obsługi opracowaną przez pracodawcę oraz po przeszkoleniu stanowiskowym w praktycznej obsłudze danego żurawia. Wyposażenie dodane do żurawia w trakcie instalowania powinno mieć odpowiednie uzupełniające instrukcje obsługi żurawia.

Zasady bezpiecznej eksploatacji

Bezpieczne i sprawne użycie żurawia samochodowego zależy od jego montażu i prawidłowej eksploatacji. Operator powinien przestrzegać szeregu zasad:

Przed rozpoczęciem pracy:

• sprawdzenie terenu pracy,
• upewnienie się, że w strefie pracy nie ma osób postronnych,
• wydzielenie i oznakowanie miejsca pracy,
• włączenie świateł ostrzegawczych,
• zaciągnięcie hamulca ręcznego i podłożenie klinów pod koła.

Operator musi być wyposażony w odpowiedni sprzęt ochrony osobistej (obuwie, kask, odzież). Należy zapoznać się z dokumentacją techniczną żurawia (instrukcja obsługi, świadectwo dopuszczenia do eksploatacji, księga konserwacji).

Podczas pracy:

• należy pamiętać o stabilnym ustawieniu pojazdu i jego wypoziomowaniu. Podłoże musi być odpowiednio wytrzymałe; w przypadku nierównego lub zabagnionego podłoża, należy zastosować specjalne stabilizatory i podkładki,
• należy unikać pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu,
• operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności, stosując ustalone sygnały ręczne lub radiotelefony.

Żurawie HDS mogą być użytkowane zarówno na otwartym powietrzu, jak i w zamkniętych przestrzeniach, pod warunkiem odpowiedniej wentylacji. Prace powinny być wstrzymane, gdy widoczność jest ograniczona.

Czynności niedozwolone:

• przenoszenie ładunków o nieznanych parametrach lub przekraczających dopuszczalny udźwig,
• praca bez rozstawionych podpór,
• praca podczas nieodpowiednich warunków pogodowych (porywiste wiatry, burze),
• praca w nieodpowiednim terenie lub w pobliżu zagrożeń (np. linii energetycznych),
• używanie niesprawnego żurawia i osprzętu,
• przenoszenie ładunków nad ludźmi i stanowiskami roboczymi.

Konserwacja i dozór techniczny (UDT)

Żuraw powinien być poddawany przeglądom konserwacyjnym wykonywanym przez konserwatora o sprawdzonych kwalifikacjach w terminach podanych przez producenta żurawia. Regularna konserwacja jest kluczowa dla bezpiecznej eksploatacji. Powinna ona przebiegać w terminach określonych w instrukcji eksploatacji urządzenia, obejmując kontrolę mechanizmów napędowych, układów hamulcowych, cięgien nośnych, konstrukcji nośnej oraz instalacji przeciwpożarowej. Inspekcje obejmują również urządzenia sterownicze, sygnalizacyjne, oświetlenie i ograniczniki ruchowe. Nadzór nad dziennikiem konserwacji urządzenia, księgą rewizyjną oraz kwalifikacjami operatorów i konserwatorów pełni inspektor Urzędu Dozoru Technicznego.

Wynajem Żurawi Samojezdnych

Wiele zakładów produkcyjnych, fabryk i magazynów korzysta z usług wynajmu dźwigów halowych, którymi mogą przetransportować ciężkie maszyny i urządzenia. Skorzystanie z usług wypożyczalni wymaga znacznie niższych nakładów pieniężnych niż nabycie maszyny na własność. Żuraw samojezdny wynajęty od profesjonalnej firmy pozwoli szybko, sprawnie i bezpiecznie przetransportować nawet duże ciężary. Ogromną zaletą takich dźwigów jest ich wysoka precyzja pracy oraz zwrotność.
