Wiele prac warsztatowych wymaga solidnego i stabilnego mocowania obrabianych elementów. Choć na rynku dostępne są gotowe rozwiązania, niektórzy majsterkowicze decydują się na samodzielne wykonanie imadła, co pozwala na dopasowanie narzędzia do indywidualnych potrzeb i wykorzystanie dostępnych materiałów. Poniżej przedstawiamy proces tworzenia imadła warsztatowego, bazując na doświadczeniach użytkowników i opisach dostępnych na rynku modeli.
Samodzielne wykonanie imadła warsztatowego - od czego zacząć?
Technika "zrób to sam" jest niezwykle popularna i pozwala na realizację ciekawych projektów, zarówno z drewna, jak i metalu. Imadło jest jednym z kluczowych elementów wyposażenia warsztatu lub stolarni. Umożliwia ono wygodne umieszczenie materiału, z którego wykonuje się funkcjonalny przedmiot, a następnie jego obróbkę - szlifowanie, wiercenie czy cięcie. Bezpieczne unieruchomienie kawałka metalu w imadle znacząco ułatwia precyzyjne szlifowanie jego krawędzi.
Jednym z przykładów takiej konstrukcji jest imadło wykonane z kawałka ceownika ze złomu, z wykorzystaniem śruby i nakrętek zakupionych na Allegro. Tego typu imadło, połączone ze spawarką, może być z powodzeniem wykorzystywane do pracy z elementami drewnianymi, a nawet do mocowania elementów o rozpiętości szczęk do 20 cm. W niektórych przypadkach, konstrukcja może zawierać również małe kowadełko, które jest przydatne do drobnych prac udarowych lub kształtowania materiału.
Wykonanie imadła wymaga starannego przygotowania i dobrania odpowiednich materiałów. W dyskusjach użytkowników pojawiają się opinie podkreślające znaczenie spawarki w procesie tworzenia, co może stanowić wyzwanie dla osób, które jej nie posiadają. Niemniej jednak, wiele osób docenia tego typu konstrukcje za ich funkcjonalność i możliwość dostosowania do własnych potrzeb, często podkreślając, że nawet prosty ścisk może być praktyczny do prac z drewnem.
Materiały i narzędzia potrzebne do budowy imadła
Do wykonania imadła potrzebne są przede wszystkim odpowiednie elementy metalowe, które następnie spawa się i szlifuje. Często wykorzystuje się materiały pochodzące ze złomu, takie jak blachy, płaskowniki czy ceowniki, co znacząco obniża koszty projektu. Stary lewarek samochodowy może posłużyć jako źródło śruby trapezowej, a szczęki można wykonać samodzielnie na wzór profesjonalnych.
Podstawowymi narzędziami, które będą niezbędne, są:
- Spawarka (najlepiej z możliwością spawania MMA lub MIG/MAG)
- Szlifierka kątowa z tarczami do cięcia i szlifowania metalu
- Narzędzia pomiarowe (miarka, kątownik)
- Młotek
- Piłka do metalu
- Klucze
W przypadku braku doświadczenia ze spawarką, warto rozważyć współpracę z kimś, kto posiada odpowiednie umiejętności, aby zapewnić trwałość i bezpieczeństwo konstrukcji.
Projekt i konstrukcja imadła
Tworzenie imadła warto rozpocząć od wykonania rysunku technicznego lub szkicu. Szczegółowy plan pomoże w dokładnym zaplanowaniu wymiarów, kolejności działań oraz doborze materiałów. W projekcie można uwzględnić:
- Wymiary szczęk - niektórzy użytkownicy decydują się na szerokość szczęk sięgającą nawet 20 cm, aby móc mocować również elementy drewniane.
- Mechanizm obrotowy - wiele profesjonalnych imadeł posiada obrotową podstawę, umożliwiającą ustawienie imadła pod dowolnym kątem.
- Dodatkowe elementy - takie jak małe kowadełko z tyłu konstrukcji.
- Sposób mocowania - imadło powinno być stabilnie przymocowane do stołu warsztatowego.
Ważna jest kwestia doświadczenia osoby wykonującej prace tokarskie, zwłaszcza przy przygotowaniu śruby pociągowej i nakrętki trapezowej, które muszą wytrzymać duże obciążenia. Precyzyjne wycięcie i dopasowanie wszystkich części, a następnie ich zespawanie, jest kluczowe dla funkcjonalności narzędzia.
Budowa i działanie imadła warsztatowego

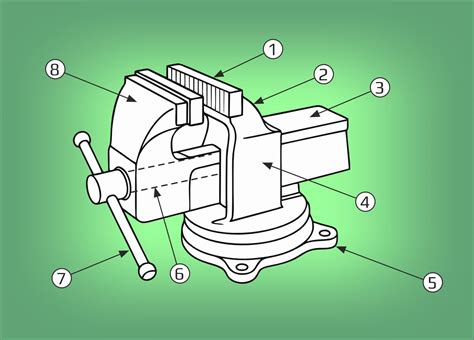

Imadło warsztatowe, niezależnie od tego, czy jest fabryczne, czy wykonane samodzielnie, składa się z kilku kluczowych elementów, które zapewniają jego funkcjonalność.
Najważniejsze komponenty imadła
- Szczęki: Są to elementy odpowiedzialne za mocne i stabilne utrzymanie obrabianego materiału. Zazwyczaj wykonane są ze stali lub żeliwa, co zapewnia wysoką wytrzymałość na nacisk i odporność na uszkodzenia mechaniczne. W profesjonalnych imadłach szczęki są często wymienne.
- Śruba pociągowa: Kluczowy element mechanizmu regulacji, odpowiadający za precyzyjny ruch szczęk. Umożliwia użytkownikowi zwiększanie lub zmniejszanie odległości między szczękami, dostosowując je do wielkości mocowanego przedmiotu. W konstrukcjach DIY często wykorzystuje się śruby trapezowe.
- Korpus: Stanowi główną strukturę imadła, do której przymocowane są pozostałe elementy. Zazwyczaj wykonany z żeliwa, co zapewnia stabilność i odporność na wibracje.
- Podstawa obrotowa: Umożliwia obrót imadła wokół osi pionowej, co pozwala na precyzyjne ustawienie elementu pod dowolnym kątem. Funkcja ta jest szczególnie przydatna przy pracach wymagających dostępu z różnych stron.
- Nakrętka: Jest to element współpracujący ze śrubą pociągową, najczęściej nieruchomy, w którym porusza się śruba, powodując ruch szczęk.
Mechanizm działania i regulacji
Regulacja przód/tył w imadłach z ruchomą szczęką odbywa się za pomocą długiej śruby z gwintem, najczęściej trapezowym, który porusza się w nakrętce. Obracanie śrubą powoduje przesuwanie się jednej ze szczęk, co pozwala na otwieranie lub zamykanie imadła. Długość pokrętła śruby może być wskaźnikiem solidności imadła - dłuższe pokrętła często świadczą o lepszej jakości wykonania.
Dzięki zastosowaniu łożyska oporowego, w niektórych konstrukcjach DIY, imadłem kręci się lekko, a siła ścisku jest znacznie większa, co przekłada się na większą precyzję i wygodę pracy. Zastosowanie żeliwnego korpusu zapewnia stabilność, minimalizuje wibracje i gwarantuje długotrwałą eksploatację.
Zastosowanie i konserwacja imadła warsztatowego
Imadło warsztatowe jest narzędziem wszechstronnym, znajdującym zastosowanie w wielu dziedzinach majsterkowania i profesjonalnych pracach rzemieślniczych.
Przykłady zastosowań
- Prace ślusarskie: Precyzyjne piłowanie, wiercenie, szlifowanie czy cięcie metalu.
- Modelarstwo: Montaż i obróbka drobnych elementów modeli plastikowych, drewnianych lub metalowych.
- Lutowanie: Stabilne mocowanie elementów elektronicznych podczas pracy.
- Prace jubilerskie i zegarmistrzowskie: Precyzyjna obróbka małych, delikatnych detali.
- Naprawy: Montaż i demontaż drobnych elementów mechanicznych i elektronicznych.
- Wiercenie: Bezpieczne mocowanie elementów podczas wykonywania otworów.
Szerokość szczęk imadła, zazwyczaj od 60 mm do nawet 160 mm w większych modelach, określa maksymalny rozmiar elementu, który można zamocować. Maksymalne rozwarcie szczęk, czyli odległość, na jaką można otworzyć imadło, to kolejny ważny parametr, zazwyczaj w granicach 40-180 mm.
Konserwacja i pielęgnacja
Aby imadło służyło długo i niezawodnie, należy pamiętać o jego regularnej konserwacji:
- Czyszczenie: Po każdej pracy należy oczyścić imadło z pyłu, wiórów i innych zanieczyszczeń.
- Smarowanie: Mechanizm obrotowy i śruba pociągowa wymagają okresowego smarowania, szczególnie przy intensywnym użytkowaniu. Należy stosować smary techniczne przeznaczone do łożysk i mechanizmów obrotowych.
- Ochrona szczęk: Przy mocowaniu elementów delikatnych lub wypolerowanych, zaleca się stosowanie nakładek ochronnych na szczęki, aby uniknąć zarysowań i odkształceń.
- Kontrola mocowania: Regularnie należy sprawdzać stabilność mocowania imadła do blatu roboczego.
Powierzchnia imadła powinna być odpowiednio obrabiana, aby zapewnić odporność na korozję i uszkodzenia, co przedłuża żywotność narzędzia.
Porównanie z imadłami fabrycznymi
Choć samodzielne wykonanie imadła może przynieść satysfakcję i pozwolić na oszczędności, warto porównać takie konstrukcje z gotowymi produktami dostępnymi na rynku.
Zalety i wady rozwiązań DIY
Zalety:
- Niższe koszty, zwłaszcza przy wykorzystaniu materiałów ze złomu.
- Możliwość dopasowania rozmiaru i funkcjonalności do indywidualnych potrzeb.
- Satysfakcja z samodzielnego wykonania narzędzia.
Wady:
- Wymaga umiejętności spawania i obróbki metalu.
- Ryzyko uzyskania niższej precyzji i trwałości w porównaniu do profesjonalnych odlewów.
- Potencjalnie dłuższy czas wykonania.
- Brak gwarancji producenta.
Kiedy warto wybrać gotowe imadło?
Gotowe imadła, zwłaszcza te wykonane z żeliwa, charakteryzują się wysoką precyzją, wytrzymałością i długowiecznością. Modele fabryczne często posiadają wymienne szczęki, co zwiększa ich uniwersalność. Ceny profesjonalnych imadeł mogą być jednak wysokie, sięgając nawet kilku tysięcy złotych za modele używane.
Dla osób, które potrzebują imadła do sporadycznych, mniej wymagających prac, konstrukcja DIY może być w zupełności wystarczająca. Natomiast dla profesjonalistów lub osób wykonujących regularnie prace wymagające najwyższej precyzji i odporności, inwestycja w gotowe imadło renomowanej marki będzie lepszym wyborem.
