Problem samoczynnego wyłączania się betoniarki, szczególnie gdy pojawia się napięcie na obudowie lub dochodzi do rozłączenia bezpiecznika, może wynikać z wielu czynników. Często jest to związane z instalacją elektryczną, stanem technicznym samego urządzenia lub nieprawidłowym podłączeniem.
Problemy związane z instalacją elektryczną

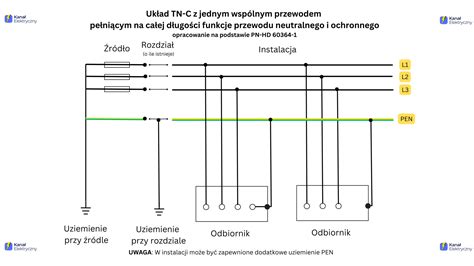

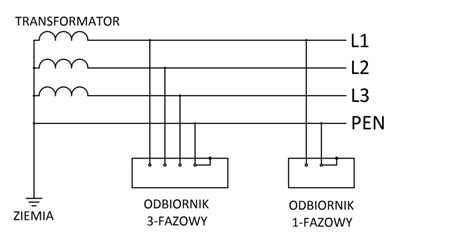

Jedną z potencjalnych przyczyn problemów z betoniarką jest rodzaj instalacji elektrycznej, do której jest podłączona. Układ sieci TN-C, powszechnie stosowany w starszych instalacjach, ma swoje wady. W tym układzie funkcje ochronne i robocze realizuje ten sam przewód PEN. W przypadku jego uszkodzenia, na obudowach metalowych odbiorników może pojawić się pełne napięcie fazowe, co stanowi poważne zagrożenie.
Dodatkowo, w układzie TN-C na przewodzie PEN może występować napięcie względem ziemi spowodowane asymetrią obciążenia faz. Przepływ prądu wyrównawczego, na przykład przez ekran kabla sygnałowego sieci komputerowej, przy dużych wartościach może prowadzić do uszkodzenia podłączonych urządzeń. Układ ten nie pozwala również na właściwe stosowanie nowoczesnych urządzeń zabezpieczających przed porażeniem, takich jak wyłączniki różnicowoprądowe (RCD).
W przypadku stwierdzenia problemów z instalacją elektryczną, takich jak częste wyłączanie się wyłącznika nadprądowego, należy zlokalizować źródło problemu. Przyczyną może być podłączenie zbyt wielu urządzeń do jednego obwodu, użycie urządzeń pobierających nadmierny prąd, uszkodzenie izolacji kabli prowadzące do zwarcia, uszkodzone urządzenie lub ogólnie zła jakość wykonania instalacji.
Kluczowe objawy problemów z instalacją elektryczną:
- Częste wyłączanie się wyłącznika nadprądowego.
- Pojawianie się napięcia na obudowach metalowych urządzeń.
- Przepływ prądu wyrównawczego przez ekrany kabli.
W takich sytuacjach zaleca się wezwanie wykwalifikowanego elektryka, który dokona dokładnej diagnozy i przeprowadzi niezbędne naprawy. Nie należy wymieniać wyłącznika na mocniejszy, jeśli problem leży w samej instalacji.
Powtarzające się wyzwalanie wyłącznika - przyczyny i diagnoza
Powtarzające się wyzwalanie wyłącznika automatycznego nie jest przypadkowe. Oznacza, że instalacja elektryczna stale pracuje poza bezpiecznymi granicami, a wyłącznik wykonuje swoje zadanie, zapobiegając poważniejszym uszkodzeniom. Każde resetowanie wyłącznika maskuje prawdziwy problem i jednocześnie zwiększa nagrzewanie, obciążenie oraz zużycie systemu.
Wyłącznik nadprądowy reaguje na konkretny stan zagrożenia, który nie został usunięty. Nowoczesne wyłączniki posiadają wiele warstw zabezpieczeń, reagujących na różne rodzaje problemów. Zrozumienie, który mechanizm jest aktywny, przyspiesza diagnozę.
Główne mechanizmy zabezpieczające i ich przyczyny
| Mechanizm Ochrony | Typowy Czas Wyzwolenia | Co Zwykle Oznacza | Typowe Przyczyny w Rzeczywistości | Priorytet Diagnostyczny |
|---|---|---|---|---|
| Ochrona przed przeładowaniem | Po minutach lub godzinach | Prąd ciągły powyżej limitów termicznych | Dodany sprzęt, dłuższy czas pracy, wysoka temperatura otoczenia | Przegląd obciążenia i cyklu pracy |
| Zabezpieczenie przed zwarciem | Natychmiastowe lub prawie natychmiastowe | Bezpośrednie zwarcie z bardzo dużym prądem | Uszkodzona izolacja, luźne połączenia, ściśnięte przewody, awarie urządzeń | Natychmiastowe zatrzymanie i sprawdzenie |
| Usterka uziemienia / upływ prądu | Przerywane lub zależne od stanu | Niezamierzona ścieżka prądu do ziemi | Wnikanie wilgoci, starzejąca się izolacja, długie odcinki kabli | Sprawdzenie izolacji i środowiska |
Ochrona przed przeładowaniem jest jedną z najczęstszych przyczyn powtarzających się zadziałań. Przeciążenia zwykle rozwijają się stopniowo. Opóźnienie w działaniu zabezpieczenia przeciążeniowego może sprawiać wrażenie, że problem leży w wyłączniku, podczas gdy w rzeczywistości ostrzega on o wyczerpaniu się rezerwy cieplnej obwodu.
Ochrona przed zwarciem działa niemal natychmiast, reagując na bardzo duży prąd. Typowe przyczyny to uszkodzona izolacja, luźne połączenia, przegrzane końcówki przewodów lub awarie urządzeń. Wyłączenia zwarciowe wiążą się z wysoką energią i nie powinny być lekceważone.
Usterka uziemienia lub upływ prądu są często trudniejsze do zdiagnozowania, ponieważ mogą pojawiać się sporadycznie. Wilgoć, starzejąca się izolacja, długie odcinki kabli i wrażliwe urządzenia elektroniczne to częste przyczyny. Zadziałania te sygnalizują uszkodzenie izolacji lub ryzyko porażenia.
Kroki w diagnozowaniu wyłącznika, który ciągle się wyłącza:
- Określenie rodzaju wyzwolenia: Czy wyłącznik zadziałał natychmiast, z opóźnieniem, czy przerywanie?
- Przegląd warunków obciążenia i ostatnich zmian: Czy dodano nowy sprzęt, zmieniono godziny pracy, czy nastąpiły zmiany temperatury otoczenia?
- Ocena mocy wyłącznika i charakterystyki wyzwalania: Czy wyłącznik jest odpowiednio dobrany do obwodu i aktualnego profilu obciążenia?
- Sprawdzenie połączeń, kabli i urządzeń: Czy nie ma luźnych lub przegrzanych zakończeń, uszkodzonej izolacji, czy oznak wilgoci?
- Decyzja o dalszych krokach: Czy kontynuować diagnozę, czy eskalować problem do specjalisty, zwłaszcza jeśli ryzyko awarii rośnie.
W większości przypadków problemem nie jest sam wyłącznik, lecz instalacja elektryczna lub podłączone do niej urządzenia. Wyłącznik jest jedynie pierwszym elementem sygnalizującym błąd.
Jak diagnozować i naprawiać sprzęt elektroniczny - poradnik na przykładzie dwóch Raspberry Pi
Specyficzne problemy z betoniarką i ich rozwiązania
W przypadku betoniarki, problemy z wyłączaniem się mogą być związane z jej specyficzną konstrukcją i warunkami pracy, które często obejmują wilgoć i ruchome elementy.
Przykładowe problemy i możliwe przyczyny:
- Betoniarka działa w pozycji pionowej, ale wyłącza się przy pochyleniu: Może to sugerować problem z luźnym elementem, który pod wpływem nachylenia powoduje zwarcie lub doziemienie. Może to być uszkodzony przewód w miejscu połączeń, wewnątrz silnika lub włącznika, gdzie coś się przesuwa i łączy z obudową lub innym przewodem. Szczególną uwagę należy zwrócić na przewody zasilające silnik, które są narażone na ruch.
- Rozłączanie głównego bezpiecznika w rozdzielnicy: Jeśli betoniarka jest podłączona do instalacji z wyłącznikiem różnicowoprądowym (RCD), jego zadziałanie wskazuje na przepływ prądu doziemnego (przebicie). Może to być spowodowane uszkodzoną izolacją w silniku, przewodach, wtyczce lub gnieździe.
- Problemy z silnikiem 230V: Silnik elektryczny może ulec uszkodzeniu, co objawia się wyzwalaniem RCD. Przyczyną może być przepalona izolacja uzwojenia, uszkodzony kondensator rozruchowy lub inne wewnętrzne usterki silnika. W przypadku silników podłączonych do jednofazowego gniazda, kluczowe jest poprawne podłączenie przewodów fazowego, neutralnego i ochronnego.
- Uszkodzony włącznik: Włącznik betoniarki, zwłaszcza ten z wbudowanym przekaźnikiem, może ulec awarii. Objawy to natychmiastowe wyłączanie się betoniarki po zwolnieniu włącznika, nawet jeśli jest on sprawny mechanicznie.
Rozwiązania, które można zastosować:
- Wymiana okablowania: W przypadku podejrzenia uszkodzenia przewodów zasilających, należy wymienić je na nowe, elastyczne przewody typu linka, zakończone odpowiednimi tulejkami lub widełkami. Ważne jest, aby przewody były odpowiednio zamocowane, aby uniknąć ich nadmiernego naprężenia lub skrócenia.
- Poprawne podłączenie przewodów: Upewnij się, że przewody fazowy (zwykle brązowy lub czarny), neutralny (niebieski) i ochronny (żółto-zielony) są prawidłowo podłączone zgodnie ze schematem instalacji i budowy urządzenia. W przypadku starszych instalacji, gdzie przewód neutralny (N) mógł być połączony z przewodem ochronnym (PE), należy to skorygować.
- Sprawdzenie i wymiana elementów: Należy sprawdzić stan włącznika, kondensatora rozruchowego oraz samego silnika. W przypadku wątpliwości co do stanu izolacji silnika, zaleca się wykonanie pomiaru rezystancji izolacji za pomocą miernika.
- Stosowanie zabezpieczeń: W nowych instalacjach lub przy modernizacji starszych, zaleca się stosowanie wyłączników różnicowoprądowych (RCD) oraz odpowiednio dobranych wyłączników nadprądowych.
- Konserwacja: Regularne czyszczenie i konserwacja betoniarki, w tym silnika i jego elementów, mogą zapobiec wielu awariom.
W przypadku problemów z betoniarką, zwłaszcza jeśli dotyczą one bezpieczeństwa elektrycznego, zaleca się skorzystanie z usług wykwalifikowanego elektryka. Nieprawidłowe podłączenie lub naprawa może prowadzić do poważnych konsekwencji, w tym porażenia prądem.
Przykład rozwiązania problemu z doziemieniem:
Jeśli betoniarka wyzwala wyłącznik różnicowoprądowy przy podłączeniu do gniazda z odłączonym przewodem neutralnym (N), oznacza to występowanie przebicia (doziemienia). W takiej sytuacji, użytkownik sugeruje połączenie przewodu żółto-zielonego (ochronnego) z przewodem niebieskim (neutralnym) we wtyczce betoniarki i podłączenie ich do zacisku PE wtyczki. Zacisk N we wtyczce ma pozostać wolny. Następnie należy sprawdzić ciągłość połączenia ochronnego między wtyczką a silnikiem przy użyciu omomierza przed ponownym podłączeniem do zasilania. W gnieździe należy przywrócić podłączenie przewodu neutralnego. W przyszłości zaleca się wymianę przewodów z drutu na linkę, na czterożyłowy z żyłą ochronną (3P+PE).
