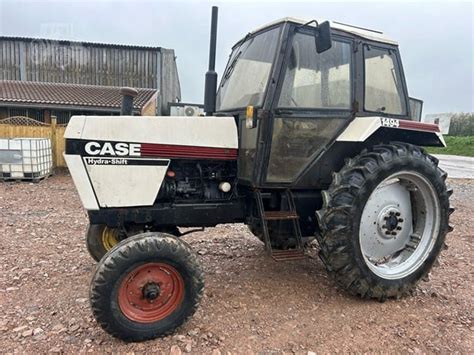

Ciągnik Case IH 1494: Charakterystyka i Informacje

Ciągnik Case IH 1494 to model rolniczy produkowany w latach od 1983 do 1988. Jest następcą modelu J.I. Case 1494, a jego mniejszą wersją jest Case IH 1394. W trakcie produkcji serii 94, do której należy 1494, wprowadzono istotne zmiany i ulepszenia, w tym po raz pierwszy dostępność skrzyni biegów Hydra Shift w ciągnikach z napędem na cztery koła. W późniejszym okresie, po przejęciu International Harvester przez Tenneco (właściciela Case), kolory ciągników obu marek zmieniono na czerwono-czarne, a marka została ujednolicona do Case International.

Dane Techniczne i Osiągi Case IH 1494

Model Case IH 1494 charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna moc: 85 KM (63.4 kW)
• Obroty znamionowe: 2200 obr./min.
• Wydajność hydrauliki: 65 l/min
• Ciśnienie hydrauliki: 176 bar
• Siła podnoszenia: 2970 kg
• Poziom hałasu w kabinie: 84 dB
• Pojemność zbiornika paliwa: 136 litrów

Silnik i Układ Napędowy

Ciągnik Case IH 1494 wyposażony jest w silnik wysokoprężny (diesel) produkcji Case. Jest to jednostka 4-cylindrowa z czterema suwami, chłodzona cieczą, o pojemności 3.6 litra. Średnica tłoka wynosi 100 mm, a skok tłoka 114 mm. Silnik posiada turbosprężarkę, jednak nie jest wyposażony w podwójną sprężarkę, chłodnicę powietrza doładowującego (intercooler), chłodnicę za sprężarką (aftercooler) ani turbosprężarkę z zaworem wastegate czy zmienną geometrię łopatek.

Układ elektryczny ciągnika zasilany jest napięciem 12 V, posiada jeden akumulator 12 V, a ładowanie odbywa się za pomocą alternatora. Ciągnik posiada tylną lampę stopu, ale nie jest wyposażony w lampę typu kogut.

Układ napędowy może być w wersji 4x2 (2WD) lub napęd na jedną oś, w zależności od konfiguracji. Charakteryzuje się hydrostatycznym układem kierowniczym oraz drążkowym układem kierowniczym. Traktor nie posiada niezależnego zawieszenia (ILS).

Skrzynia Biegów i Wałek Przekaźnika Mocy (WOM)

Model Case IH 1494 posiada przekładnię PowerShift z dwoma sprzęgłami (dwusprzęgłowa skrzynia biegów) i elektrohydraulicznym sterowaniem sprzęgła, co umożliwia szybką zmianę biegów. Przekładnia nie jest synchronizowana mechanicznie, a sterowanie jest elektrohydrauliczne. Skrzynia biegów oferuje 12 biegów do przodu i 4 biegi do tyłu. W ciągnikach importowanych do Finlandii standardowo montowano skrzynię biegów Hydra Shift.

Wałek Przekaźnika Mocy (WOM) pracuje z prędkością 540 obr./min, a jego sterowanie jest ręczne. W niektórych wersjach ciągnika luz WOM-u może znajdować się między 540 a 1000 obrotów.

Układ Hamulcowy i Hydrauliczny

Ciągnik Case IH 1494 wyposażony jest w hamulce tarczowe z pojedynczą tarczą. Nie posiada systemu ABS ani systemu wspomagania hamulców.

Hydraulika nie wykorzystuje systemu Load Sensing, układu zamkniętego ani centralnego. Brak jest również stałego przepływu i stałego ciśnienia. Obsługę hydrauliki ułatwiają takie funkcje jak przełącznik normal, draft oraz możliwość utrzymywania narzędzia na określonej głębokości lub odciążania.

Wymiary i Masa

Podstawowe wymiary i masa ciągnika Case IH 1494 to:

• Ciężar: od 3347 kg (w zależności od wersji, wersja 2WD od 3347 kg)
• Długość: 3746 mm
• Szerokość: 1905 mm
• Prześwit: 356 mm
• Rozstaw osi: 2240 mm
• Rozstaw kół z przodu/tyłu: od 1422 mm do 2032 mm
• Rozmiar kół z przodu: 7.50-16
• Dopuszczalna masa całkowita przyczepy bez hamulca: 1500 kg
• Średnica zawracania (napęd na tylne koła): 7.8 m
• Średnica zawracania (napęd na cztery koła): 9.5 m

Wyposażenie i Ulepszenia Kabiny

Ciągnik Case IH 1494 posiada górny zaczep transportowy. W serii 94, pod koniec 1984 roku, wprowadzono drobne ulepszenia kabiny. Pompa sterująca stała się bardziej wydajna, a zawór sterujący został umieszczony na zewnątrz kabiny. Wlot powietrza do kabiny przesunięto na bok maski, a wlew paliwa umieszczono z przodu kabiny. Klimatyzacja była dostępna jako fabryczne wyposażenie opcjonalne, podobnie jak przekładnia pełzająca. Kabina nie posiadała systemu ROPS.

Historia Produkcji

Model Case IH 1494 był produkowany od 1983 do 1988 roku. Wcześniejszym modelem był J.I. Case 1494, produkowany w latach 1983-1984. Po przejęciu International Harvester przez Tenneco, właściciela Case, pod koniec 1984 roku, nastąpiły zmiany w ofercie produktowej. Pod koniec 1985 roku kolory obu marek zmieniono na czerwono-czarne, a marka została ujednolicona na Case International. W tym okresie z serii 94 wycofano najmniejsze modele, pozostawiając jedynie 1394-1694.

Typowe Problemy i Porady Eksploatacyjne

Użytkownicy traktorów serii 1494 (oraz podobnych modeli David Brown 1490/1394) często zgłaszają następujące problemy i udzielają porad:

• Problemy z pompą zasilającą: Zdarzają się awarie przeponowej pompy zasilającej, którą można dopasować od samochodu.
• Pęknięcia korpusów złączek hydrauliki zewnętrznej: Konieczne jest sprawdzenie tych elementów przed zakupem używanego ciągnika.
• Ukręcony zabierak tarczy sprzęgłowej lub pęknięte sprężyny sprzęgła: Objawia się niedziałającym WOM-em. Naprawa jest stosunkowo łatwa i tania. Należy pamiętać, że w przypadku sprzęgła dwustopniowego (z dwoma tarczami) metoda sprawdzania poprzez hamowanie wyjścia wałka WOM drągiem może być nieskuteczna, ponieważ skrzynia biegów ma osobną tarczę sprzęgłową.
• Problemy z układem hydraulicznym:
  • Wolne podnoszenie ramion i dziwny odgłos pompy: Może być spowodowane zbyt niskim poziomem oleju w skrzyni lub zapchanym filtrem. Po wyczyszczeniu filtra problem często ustępuje.
  • Brak podnoszenia po rozgrzaniu oleju: Może wskazywać na rozkręcony zawór nadciśnienia lub wewnętrzny przeciek. Dziwny dźwięk może oznaczać powietrze w układzie - można to sprawdzić, podłączając wąż z hydrauliki zewnętrznej do wiadra i obserwując strumień oleju (spieniony i szarpiący oznacza powietrze).
  • Pompa pracuje bez zatrzymania po podniesieniu TUZ-a: W starszych modelach David Brown 990 Selectamatic może to wskazywać na problem z zaworem trójdrożnym lub konieczność ustawienia dźwigni podnośnika w pozycji TCU.
• Wyciek czarnego oleju z kolektora: Należy dokładnie zlokalizować miejsce wycieku. Z lewej strony silnika, z przodu, znajduje się baniaczek (zbiornik) z małym wlewem, wewnątrz którego jest pompa i filtr. Olej może być hydrauliczny lub ten sam, co do tylnej części ciągnika.

Instalacja Elektryczna - Dostępność Części Zamiennych

Dostępne są różne elementy instalacji elektrycznej do ciągnika Case IH 1494. Poniżej przedstawiono przykładowe części z cenami i dostępnością (stan na końcówkę asortymentu, 1 sztuka, realizacja do 2 dni):
