Awaria systemu ABS w ciągniku siodłowym: przyczyny, objawy i naprawa

System ABS (Anti-lock Braking System) to kluczowy element bezpieczeństwa we współczesnych pojazdach, zapobiegający blokowaniu kół podczas hamowania. Od lipca 2006 roku jest obowiązkowym wyposażeniem nowych samochodów sprzedawanych w Polsce. Jego głównym zadaniem jest zapewnienie kierowcy kontroli nad pojazdem nawet w sytuacjach awaryjnych, co znacząco zmniejsza ryzyko utraty panowania i wypadku.

Zazwyczaj system ABS jest bardzo niezawodny, a jego skuteczność została dopracowana przez lata. Przed uruchomieniem pojazdu kontrolka systemu ABS powinna się zapalić, a następnie zgasnąć po kilku sekundach. Stałe świecenie kontrolki na tablicy wskaźników informuje kierowcę o wystąpieniu usterki. W przypadku awarii, komputer sterujący całkowicie wyłącza system ABS, co sprawia, że dalsza jazda staje się ryzykowna. Choć układ hamulcowy nadal działa, podczas gwałtownego hamowania może dojść do zablokowania kół i utraty sterowności.

Identyfikacja i diagnozowanie usterek ABS

Pierwszym krokiem w ustaleniu przyczyny awarii systemu ABS jest podłączenie testera diagnostycznego. Pozwala on połączyć się z systemem i zlokalizować wadliwy element, który powoduje świecenie kontrolki.

Najczęstsze przyczyny awarii systemu ABS w ciągnikach siodłowych

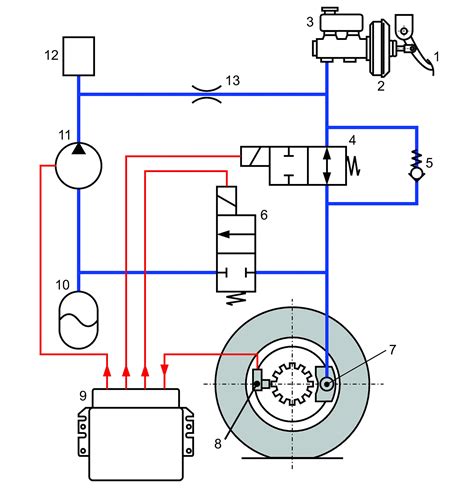

Głównym podejrzanym w przypadku awarii układu ABS jest często sterownik ABS. Jest to regulator odpowiedzialny za dobieranie odpowiedniego ciśnienia w układzie hydraulicznym hamulców kół. Inne możliwe przyczyny to:

• Problem z pierścieniem ABS: Jest to ruchoma część, często w formie obrotowej koronki z ząbkami, która współpracuje z czujnikiem prędkości obrotowej koła. Uszkodzenie ząbków powoduje błędne odczyty prędkości, co może skutkować nieprawidłowym działaniem systemu. Naprawa zazwyczaj polega na wymianie pierścienia.
• Usterka czujnika prędkości obrotowej koła: Te czujniki, zamontowane przy każdym kole, dostarczają kluczowych informacji o prędkości obrotowej. Należy sprawdzić ich podłączenie i stan. Brak sygnału z czujnika uniemożliwia skuteczne działanie ABS podczas awaryjnego hamowania. Konieczne może być wyczyszczenie lub wymiana czujnika.
• Niewłaściwy poziom płynu hamulcowego: Poziom płynu hydraulicznego wpływa na ciśnienie w układzie i prawidłowe działanie systemu.
• Uszkodzenia przewodów i złączy: Przetarte, przerwane lub skorodowane przewody i złącza są częstą przyczyną problemów z komunikacją w systemie ABS. Szczególną uwagę należy zwrócić na złącza pod naczepą.
• Przepalone bezpieczniki: Bezpieczniki chronią sterownik i modulatory, a ich przepalenie uniemożliwia działanie układu.
• Awaria modulatory ciśnienia (elektrozawory): Te elementy, zamontowane przy siłownikach hamulcowych, odpowiadają za regulację ciśnienia. Każdy modulator zawiera dwie cewki, które można sprawdzić pod kątem oporności.
• Problemy ze sterownikiem elektronicznym (ECU): Choć rzadsze, awarie sterownika mogą wpływać na działanie systemu ABS oraz innych systemów bezpieczeństwa, takich jak ESP czy kontrola trakcji.
• Zabrudzenie pierścieni impulsowych: Nagromadzenie błota, lodu, rdzy lub innych zanieczyszczeń na pierścieniach może zakłócać odczyty czujnika.
• Luzy na piaście koła: Zwiększona szczelina między czujnikiem a pierścieniem może powodować słaby sygnał lub brak odczytu.
• Uszkodzenie pompy ABS: Pompa odpowiada za regulację ciśnienia w układzie hamulcowym. Jej awaria może objawiać się blokowaniem kół lub nietypowym zachowaniem pedału hamulca.

Objawy uszkodzenia systemu ABS

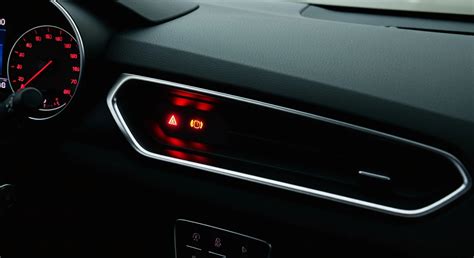

Najbardziej oczywistym objawem awarii systemu ABS jest zapalenie się kontrolki ABS na desce rozdzielczej. Może to być kontrolka żółta (informująca o dezaktywacji systemu) lub czerwona (sygnalizująca poważniejszą usterkę). Inne symptomy, na które należy zwrócić uwagę, to:

• Nietypowe zachowanie pedału hamulca: Może stać się twardy, pulsować lub drżeć podczas hamowania, nawet przy niskich prędkościach.
• Problemy z hamowaniem: Nierównomierne hamowanie, ściąganie pojazdu na bok, wydłużona droga hamowania, blokowanie się kół przy gwałtownym hamowaniu.
• Brak charakterystycznego pulsowania podczas awaryjnego hamowania: W sprawnym systemie ABS podczas nagłego hamowania można wyczuć pulsowanie pedału. Jego brak sugeruje wyłączenie systemu.
• Błędy w elektronice pojazdu: Uszkodzony sterownik ABS może wpływać na działanie innych systemów, takich jak kontrola trakcji (TCS), ESP, a nawet tempomat.
• Brak charakterystycznego dźwięku „psyknięcia” w naczepie podczas testu systemu ABS: W sprawnym układzie ten dźwięk powinien występować trzykrotnie na sekundę.

Sprawdzanie i naprawa ABS

Podstawowe czynności diagnostyczne, takie jak sprawdzenie napięcia, stanu bezpieczników czy czujników, kierowca może wykonać samodzielnie. Należy jednak pamiętać, że kompleksowa diagnoza często wymaga specjalistycznego sprzętu i wiedzy.

Sprawdzanie poszczególnych komponentów

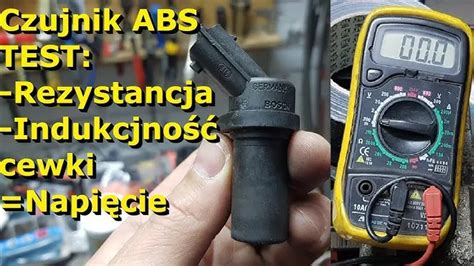

• Czujniki ABS: Ich oporność powinna mieścić się w określonych zakresach, np. od 0,8 kΩ (WABCO) do 1,3 kΩ (Haldex). Należy również sprawdzić napięcie na wtyczkach czujników (np. 5,5 V w opisanym przypadku MAN).
• Pierścienie ABS: Należy je dokładnie obejrzeć pod kątem uszkodzeń mechanicznych, korozji czy zabrudzeń.
• Modulatory ciśnienia: Należy sprawdzić oporność ich cewek (około 20 Ω).
• Okablowanie i złącza: Warto dokładnie sprawdzić przewody pod kątem uszkodzeń, przetarć oraz stan złączy, zwłaszcza tych prowadzących do naczepy.
• Bezpieczniki i przekaźniki: Należy zweryfikować stan bezpieczników systemu ABS, w tym przekaźnika identyfikacji (wysoki, czarny przekaźnik).

Przykładowe wartości dla systemu ABS w ciągniku siodłowym:

W przypadku ciągnika siodłowego MAN z opisaną usterką, pomiar napięcia na wtyczkach czujników ABS wykazał 5,5 V, a oporność czujników około 1,3 Ω. Brakowało charakterystycznego dźwięku „psyknięcia” w naczepie podczas testu systemu ABS. Bezpieczniki były sprawne, a naczepa podłączana do ciągnika była w 100% sprawna pod względem ABS.

Naprawa systemu ABS

Naprawa systemu ABS może obejmować wymianę uszkodzonych komponentów, takich jak czujniki, pierścienie, sterowniki, pompy czy modulatory. W niektórych przypadkach konieczne może być także naprawa lub wymiana okablowania. Koszt naprawy zależy od rodzaju usterki i ceny części zamiennych, a także od stawek warsztatu.

Ważne jest, aby po naprawie przeprowadzić ponowną diagnostykę komputerową, aby upewnić się, że system działa poprawnie i skasować ewentualne błędy.

Jazda z niesprawnym ABS

Jazda z niesprawnym systemem ABS jest niebezpieczna i niezgodna z prawem. Choć podstawowy układ hamulcowy nadal działa, brak wsparcia ABS zwiększa ryzyko poślizgu i utraty kontroli nad pojazdem, szczególnie na śliskiej nawierzchni. Dodatkowo, niesprawny ABS może zakłócać działanie innych systemów bezpieczeństwa, takich jak ESP i kontrola trakcji.

Kontrola drogowa (ITD) oraz policja traktują usterkę systemu ABS jako poważne naruszenie techniczne. Pojazd może zostać uznany za niezdolny do dalszej jazdy do czasu usunięcia awarii. Kierowca powinien niezwłocznie zgłosić problem dyspozytorowi i zaplanować wizytę w warsztacie.

Zignorowanie problemu może prowadzić do:

• Mandatu i zatrzymania dowodu rejestracyjnego.
• Odpowiedzialności przewoźnika za dopuszczenie niesprawnego pojazdu do ruchu.
• Zwiększonego ryzyka wypadku.
• Szybszego zużycia tarcz i klocków hamulcowych.
• Większego spalania paliwa z powodu utraty płynności jazdy.

Konserwacja i profilaktyka

Regularne przeglądy i dbałość o system ABS mogą zapobiec wielu awariom. Należy pamiętać o:

• Regularnym czyszczeniu okolic piasty koła i pierścienia ABS: Usuwanie błota, soli drogowej i innych zanieczyszczeń zapobiega zakłóceniom sygnału.
• Ostrożności podczas prac przy hamulcach, zawieszeniu czy wymianie opon: Delikatne obchodzenie się z przewodami czujników zapobiega ich uszkodzeniu.
• Unikaniu mycia ciśnieniowego bezpośrednio w okolicach piast i czujników: Woda pod wysokim ciśnieniem może wnikać w złącza elektryczne i powodować korozję.
• Okresowym sprawdzaniu przewodów i kostek czujników: Szczególnie przed zimą, gdy wilgoć i sól przyspieszają uszkodzenia.
• Przeprowadzaniu profesjonalnej diagnostyki naczep i ciągników siodłowych: Warto korzystać z usług specjalistycznych serwisów, które dysponują odpowiednim sprzętem.

Producent systemu ABS (np. WABCO, Bosch) oraz numeracja komponentów są kluczowe przy zamawianiu części zamiennych i podczas diagnostyki. W przypadku wątpliwości, zawsze warto skonsultować się z mechanikiem lub serwisem specjalizującym się w układach hamulcowych pojazdów ciężarowych.
