Wózek widłowy, znany również jako wózek jezdniowy, to kołowy pojazd mechaniczny, który znajduje swoje zastosowanie w wielu dziedzinach przemysłu i handlu, zwłaszcza tam, gdzie wymagany jest ciężki transport. Jest to niezbędne narzędzie w magazynach, na placach przeładunkowych, w halach produkcyjnych oraz gospodarstwach rolnych, gdzie konieczne jest przetransportowanie ciężkich przedmiotów z jednego miejsca na drugie, często na stosunkowo krótkie odległości lub na znaczne wysokości.
Kluczowe elementy konstrukcyjne wózka widłowego
Wózek widłowy jest skomplikowanym technicznie urządzeniem, zaprojektowanym tak, aby było nie tylko wydajne, ale także bezpieczne dla operatora. Podstawowe elementy konstrukcyjne obejmują:
Maszt
Maszt to podstawowy element konstrukcji każdego wózka widłowego, odpowiadający za unoszenie i opuszczanie ładunków. Znajduje się on na przednim moście napędowym. Za pomocą specjalnych siłowników hydraulicznych operator jest w stanie kontrolować wysokość, na jakiej znajdują się widły. W zależności od modelu, wózek widłowy może posiadać maszt pojedynczy (simplex), podwójny (duplex) lub potrójny (triplex), co ma bezpośredni wpływ na zasięg i stabilność podczas podnoszenia. Maszt ma też bezpośredni wpływ na utrzymanie pozycji całego wózka.
Widły
Widły to kluczowy element w budowie wózka widłowego, służący do podtrzymywania ładunków, zwykle palet. Są to stalowe elementy w kształcie litery "L", mocowane do karetki wózka widłowego. Zapewniają bezpieczne i stabilne podniesienie oraz przemieszczenie ciężarów. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia dostępna jest również możliwość zakupu przedłużek. Posiadanie odpowiedniego typu wideł jest niesamowicie ważne dla efektywności i bezpieczeństwa pracy.
Karetka wideł
Karetka wózka widłowego to niezwykle ważny komponent, określany jako serce mechanizmu podnoszenia. Na niej zamocowane są widły, które służą do przenoszenia ładunków. Karetka porusza się w górę i w dół po maszcie, umożliwiając podnoszenie, opuszczanie oraz przemieszczanie ładunków. W zależności od projektu i modelu wózka, karetka może mieć różne konstrukcje i być wyposażona w dodatkowe funkcje. Musi być wytrzymała i odporna na uszkodzenia, wymagając regularnych kontroli i konserwacji.
Koła i opony
Koła wózka widłowego umożliwiają przemieszczanie się pojazdu po różnych powierzchniach. Najbardziej istotnym elementem kół są opony, które mają ogromny wpływ na zachowanie się wózka na podłożu, jego przyczepność oraz ogólną wydajność pracy. Wybór odpowiednich opon jest kluczowy dla bezpieczeństwa, ponieważ są one częścią mającą bezpośredni kontakt z powierzchnią. W zależności od modelu, wózki mogą być wyposażone w różne rodzaje opon: od pełnych, przez dmuchane, do specjalnych opon niebrudzących (non-marking), stosowanych w miejscach, gdzie ważne jest, aby nie zostawiać śladów na podłożu.
Łańcuchy
Łańcuchy do wózka widłowego są istotnym elementem w konstrukcji urządzenia, pełniąc kluczową rolę w mechanizmie podnoszenia. Stosowane są przede wszystkim w maszcie wózka widłowego, gdzie umożliwiają podniesienie i opuszczenie wideł, a w rezultacie transportowanie ciężarów. Wybór odpowiednich łańcuchów, z parametrami dopasowanymi do specyfiki wózka i warunków użytkowania, jest bardzo ważny. Regularna kontrola ich stanu jest niezbędna do zapewnienia bezpieczeństwa pracy.
Kabina operatora i elementy sterujące
Kabina operatora to miejsce, z którego steruje się wózkiem widłowym. Przeznaczona jest do operowania pojazdem i w jej wnętrzu znajduje się regulowany fotel operatora, kierownica, a co najważniejsze - kontrolki i urządzenia sterujące (dźwignie, pedały). Wózki widłowe wielokierunkowe oraz boczne mogą posiadać otwartą kabinę operatora.
Rama i przeciwwaga
Rama wózka, nazywana także "klatką bezpieczeństwa", chroni operatora. Przeciwwaga jest kluczowym elementem stabilności, zwłaszcza przy podnoszeniu ciężkich ładunków. Przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1500 do nawet 8000 kg, a przeciwwaga jest niezbędna do utrzymania równowagi.
Układy wózka
Oprócz wymienionych elementów, wózki widłowe posiadają również skomplikowane układy, takie jak:
- Układ napędowy
- Układ hydrauliczny
- Układ kierowniczy
- Układ chłodzenia (w przypadku silników spalinowych)
- Układ paliwowy (w przypadku silników spalinowych i gazowych)

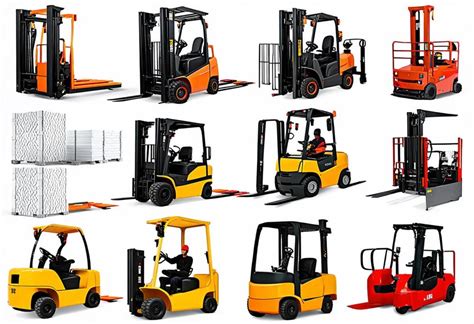

Napędy wózków widłowych
Budowa wózka widłowego oraz jego zastosowanie zależą w dużej mierze od rodzaju silnika i napędu. W wózkach widłowych można znaleźć trzy rodzaje silników:
- Napęd elektryczny (wózki akumulatorowe): Zasilane są przy pomocy ładowanych akumulatorów/baterii. Nadają się świetnie do pracy wewnątrz pomieszczeń ze względu na zerową emisję spalin i cichą pracę silnika. Systemy bateryjne mogą mieć dwie podstawowe konfiguracje: mniejsza pojemność z szybszym ładowaniem lub większa pojemność z wolniejszym ładowaniem. Doładunki baterii w ciągu pracy jednej zmiany wymuszają dodatkową przerwę, co może negatywnie wpływać na sprawność przepływu towarów.
- Napęd na gaz: Wykorzystuje butlę gazową zamontowaną za kabiną operatora. Uważany jest za tani w eksploatacji i utrzymaniu, a dzięki butli gazowej pozwala na długi czas pracy (w przypadku wyczerpania gazu wystarczy podpiąć nową butlę). Emitują spaliny, dlatego wymagają dobrej wentylacji.
- Napęd dieslowy: Najgłośniejszy i najbardziej emisyjny spośród całego zestawienia, ale nadal powszechnie wykorzystywany ze względu na wysoką wydajność. Nadaje się jedynie do pracy na zewnątrz lub w dobrze wentylowanych miejscach z powodu dużej emisji spalin. W przypadku wózków spalinowych bardzo istotne jest śledzenie koloru spalin, gdyż może on wskazywać na nieprawidłowości.
Rodzaje i specjalistyczne wózki widłowe
Wózki jezdniowe stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Mianem wózka jezdniowego określa się pojazd kołowy o ruchu przerywanym i ograniczonym zasięgu, który jest przystosowany do podnoszenia, uniesienia, pchania, ciągnięcia, spiętrzania lub układania w stosy dowolnego rodzaju ładunku.
Wózki unoszące i naładowne
- Wózki unoszące: Pojazdy przeznaczone do unoszenia ładunku na wysokość niezbędną do jego przemieszczenia.
- Wózki naładowne (platformowe): Pojazdy, na które ładunki są naładowywane ręcznie lub przy pomocy urządzeń mechanicznych nie związanych z samym wózkiem.
Wózki ciągnikowe i pchające
Są to wózki przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych, często wykorzystywane do transportu wielu ładunków jednocześnie.
Wózki podnośnikowe (elektryczne prowadzone)
Są to urządzenia transportu wewnątrzzakładowego służące do pionowego albo poziomego transportu ładunków. Pozwalają one na ich składowanie na różnych wysokościach, w granicach określonych ich konstrukcją.
Wózki wysokiego składowania
Sposób działania wózków wysokiego składowania nie różni się zasadniczo od reszty wózków. Zostały przygotowane do skomplikowanych manewrów w wąskich alejkach magazynowych i operowania ciężkim ładunkiem na znacznej wysokości. Najczęściej spotyka się je w magazynach do manewrowania paletami, zdejmowania lub umieszczania ich na wysoko położonych półkach. Charakteryzuje je wysoki maszt (dwu- i trzyczęściowe maszty zapewniają zasięg nawet do ośmiu metrów) i często mniejszy udźwig w porównaniu do innych wózków.
Wózki unoszące operatora i ładunek
Wózki tego typu są stosowane, gdy zadania wymagają od operatora ogromnej precyzji. Kabina operatora unosi się razem z widłami na maszcie, zapewniając dokładny widok na operowany ładunek i zwiększając pole widzenia operatora w miejscach, gdzie normalny wózek widłowy nie sięgałby wzrokiem.
Wózki ze zmiennym wysięgiem (ładowarki teleskopowe)
Służą do przewożenia ładunku w trudnych warunkach. Posiadają największy możliwy zakres ruchu wideł, pozwalając na manewrowanie ładunkiem zarówno w pionie, jak i poziomie dzięki ramieniu ze zmiennym wysięgiem. Wyposażone w napęd na cztery koła, są przydatne przy pracy w trudnych warunkach, np. w gospodarstwach rolniczych. Charakteryzuje je duże maksymalne obciążenie (do dwudziestu dwóch ton) i zasięg do trzydziestu metrów.
Wózki wielokierunkowe i boczne
Wózki wielokierunkowe to urządzenia, które mogą poruszać się w każdym kierunku, wyposażone w specjalny system sterowania kołami. Są doskonałym wyborem do magazynów z małą powierzchnią do manewrowania, umożliwiając wygodne przewożenie długich i objętościowych towarów.
Wózek widłowy boczny to urządzenie zdolne podnieść ładunki na kilkanaście metrów. Można je zaliczyć do grona niewielkich urządzeń, które skutecznie poruszają się w wąskich alejkach w magazynach. Mają mały promień skrętu i bardzo dobrą zwrotność. Jazda wózkiem widłowym bocznym jest możliwa wewnątrz budynku, często posiadają otwartą kabinę operatora. Znajdują zastosowanie w tartakach, magazynach, centrach logistycznych, marketach budowalnych oraz centrach dystrybucyjnych, szczególnie tam, gdzie towary są składowane wysoko. Wózek widłowy boczny wysokiego składowania posiada specjalny wysięgnik. Największym atutem wózków widłowych bocznych jest ich uniwersalność - są wygodne w obsłudze, mobilne i sprawdzają się tam, gdzie nie mieści się klasyczny, większy wózek widłowy.
Akcesoria zwiększające funkcjonalność
Zróżnicowane zapotrzebowanie produkcyjne sprawia, że wózki jezdniowe często wyposaża się w dodatkowy osprzęt roboczy przystosowany do konkretnej czynności, co zdecydowanie poprawia ich funkcjonalność:
- Kosz do wózka widłowego: Umożliwia bezpieczny transport osób na większą wysokość, przydatny podczas kontrolowania ładunków, inwentaryzacji czy prac remontowych. Zwiększa efektywność pracy i zapewnia łatwy dostęp do wielu miejsc.
- Trawers do wózka widłowego: Umożliwia przenoszenie ładunków, które z powodu kształtu, wymiaru czy wagi nie mogłyby być przewiezione na tradycyjnych widłach. Dodatkowo pozwala na przenoszenie kilku palet jednocześnie, zwiększając efektywność. Wykonany z wysokiej jakości materiałów gwarantuje długotrwałe użytkowanie.
- Łyżka do wózka widłowego: Uniwersalne narzędzie, które zwiększa wszechstronność wózka widłowego, rozszerzając jego zastosowanie na nowe obszary.
Gdzie stosuje się wózki widłowe?
Wózki widłowe są urządzeniami wykorzystywanymi powszechnie w wielu gałęziach przemysłu i handlu na całym świecie. Mają swoje miejsce nie tylko w halach i magazynach, ale również w zakładach produkcyjnych, centrach logistycznych, marketach budowlanych oraz gospodarstwach rolnych. Są niezastąpione wszędzie tam, gdzie konieczne jest przetransportowanie ciężkich przedmiotów z jednego miejsca na drugie, zwłaszcza na wysokich półkach magazynowych czy placach przeładunkowych.
Wózki widłowe a ruch drogowy
Wózki widłowe są przeznaczone przede wszystkim do transportu wewnątrzzakładowego i z założenia nie powinny znaleźć się na drodze publicznej. Zgodnie z definicją zawartą w ustawie z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym, wózek widłowy może być nazywany pojazdem. Jednakże, brak zgodności z przepisem art. 66 ust. 1 p.r.d. (konieczność zastosowania rozwiązań zapewniających bezpieczeństwo innych uczestników ruchu i kierowcy) sprawia, że wózek widłowy zazwyczaj nie może uzyskać dowodu i tablicy rejestracyjnej.
Jazda wózkiem widłowym po drodze publicznej jest możliwa, ale wymaga dopełnienia wielu obowiązków. Przede wszystkim pojazd musi mieć zdjęte widły. Jeśli zostaną wprowadzone wszystkie modyfikacje, możliwe jest wyjechanie wózkiem widłowym na drogę publiczną, jednak wymaga to wyrobienia tablic oraz dowodu rejestracyjnego, wykupienia ubezpieczenia OC oraz dokumentu potwierdzającego dopuszczenie go do ruchu przez Urząd Dozoru Technicznego, a także potwierdzenia uprawnień kierowcy. Z tego powodu zazwyczaj okazuje się, że znacznie bardziej opłacalne jest inwestowanie w dwa osobne wózki widłowe po obu stronach drogi lub przearanżowanie pracy firmy. Przewóz wózków na większe odległości lepiej zorganizować z użyciem lawet i specjalnych platform transportowych.
Kryteria wyboru wózka widłowego
Wybór odpowiedniego wózka widłowego do firmy jest kluczowy dla optymalizacji kosztów i efektywności pracy. Należy uwzględnić kilka parametrów:
- Szerokość korytarza roboczego: Podstawowa kwestia, która ogranicza liczbę możliwych do wykorzystania modeli. Niektóre wózki potrzebują dużo miejsca do manewrowania, inne są przystosowane do wąskich alejek.
- Zasięg wózka (wysokość podnoszenia): Wynika wprost z infrastruktury magazynu. Przy wysokich półkach (np. 16 metrów) konieczny będzie wózek systemowy, podczas gdy niższe regały mogą być obsługiwane przez wózki o mniejszej wysokości podnoszenia.
- Udźwig: Parametr wózka zależny od masy towaru, który będzie poddawany procesom przeładunkowym. Ważne jest skorelowanie udźwigu z wysokością składowania, ponieważ zdolność podnoszenia określonej masy często spada wraz z pułapem podnoszenia.
- Rodzaj napędu: Należy go dostosować do środowiska pracy (wewnątrz/na zewnątrz, wentylacja) i intensywności użytkowania.
W magazynie to skomplikowany układ naczyń połączonych, gdzie nawet najmniejszy element ma znaczenie. Od posadzki, przez wysokość regałów i ich organizację, po wykorzystane wózki widłowe - ich cechy wpływają na sprawność i czas wykonywania operacji logistycznych. Zadaniem operatora jest takie dobieranie poszczególnych parametrów wózków, by w optymalny sposób wykonywały zadania z określonym towarem.
Bezpieczeństwo i regulacje prawne
Znajomość budowy i zasad działania wózka widłowego jest kluczowa dla bezpieczeństwa pracy, zarówno dla operatora, jak i osób postronnych. Każdy pracownik, który ma obsługiwać wózek widłowy, musi przejść stosowne szkolenie i zdać egzamin.
Uprawnienia na wózki widłowe
Wózki widłowe zaliczają się w Polsce do urządzeń objętych dozorem technicznym. Kierowanie lub operowanie taką maszyną wymaga posiadania odpowiednich kompetencji. W Polsce wyróżnia się trzy kategorie pozwoleń na wózki widłowe:
- I WJO - 5-letnie uprawnienia: Łączy w sobie wszystkie pozwolenia gwarantowane przez pozostałe dwie kategorie, uprawniając do prowadzenia wszystkich wózków widłowych, w tym specjalizowanych (wysokiego składowania, unoszących operatora i ładowarek teleskopowych).
- II WJO - 10-letnie uprawnienia: Pozwala na prowadzenie wózków widłowych jezdnych, z wyłączeniem wózków specjalizowanych, niezależnie od rodzaju napędu czy maksymalnej wysokości.
- III WJO - 10-letnie uprawnienia: Uprawnienia do obsługi jedynie tych wózków widłowych, które są prowadzone przez operatora (wózki jezdniowe podnośnikowe i prowadzone).
Kurs na wózki widłowe jest dostępny dla osób indywidualnych i dla grup zorganizowanych. Niewłaściwie obsługiwane wózki mogą stanowić poważne zagrożenie, dlatego tak ważne jest posiadanie odpowiednich umiejętności i przestrzeganie zasad bezpieczeństwa.
Dozór techniczny i tabliczka znamionowa
Każdy wózek widłowy musi podlegać dozorowi technicznemu, co wynika z ustawy o dozorze technicznym. Wózki nie mogą być użytkowane bez odpowiedniej decyzji zezwalającej na ich wykorzystanie, potwierdzonej zieloną naklejką Urzędu Dozoru Technicznego z datą ważności badań technicznych. Wózki, jak każdy pojazd, muszą przechodzić okresowe badania, podczas których wykrywane są usterki i sprawdzane są ewentualne niedociągnięcia. Kontrolę przeprowadza pracownik urzędu dozoru technicznego, co jest najlepszą formą zapobiegania wypadkom związanym z eksploatacją sprzętu.

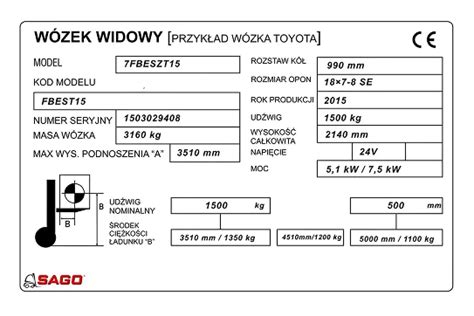

Każdy wózek widłowy powinien posiadać tabliczkę znamionową, która zawiera ważne informacje o sprzęcie, takie jak rok produkcji, udźwig, masa własna, czy numer fabryczny. Przestrzeganie tych zapisów jest bardzo ważne dla bezpieczeństwa pracowników.
Diagram udźwigu
Jednym z bardzo istotnych aspektów, z którym operatorzy muszą być zaznajomieni, jest diagram udźwigu wózka widłowego. Udźwig nominalny to maksymalny ciężar ładunku przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu. W zależności od producenta, diagramy te mogą nieznacznie różnić się wyglądem. Na podstawie tego typu diagramu operator może szybko odczytać wartości udźwigu w zależności od wysokości i wysunięcia wideł, mając na uwadze środek ciężkości ładunku. Znajomość tych wskaźników jest podstawą bezpiecznej pracy.
Znaczenie jakości i efektywności wózków widłowych
Efektywna i wydajna praca na magazynie zależy w dużej mierze od jakości zakupionych wózków widłowych. Wysokiej jakości wózki, charakteryzujące się niską awaryjnością, realnie przyczyniają się do zwiększenia wydajności pracy, minimalizując ryzyko przestojów. W logistyce, gdzie wszystko musi być na czas, szybkość i sprawność działania są kluczowe. Optymalny dobór wózków widłowych do specyfiki pracy magazynu pozwala oszczędzać czas operatora logistycznego, co przekłada się na optymalizację kosztów i cen usług.
