Wózek Widłowy Elektryczny: Kompleksowy Przewodnik

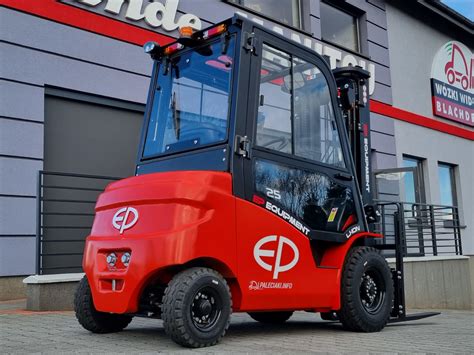

Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym, który stanowi kluczowe narzędzie w logistyce magazynowej i transporcie bliskim. Wyróżnia się na tle innych urządzeń transportu bliskiego, takich jak wózki spalinowe czy gazowe, przede wszystkim swoją ekologicznością i cichą pracą.

Niska emisyjność (zerowa emisja spalin) oraz niski poziom hałasu, często na poziomie około 70dB, czynią z elektrycznego widlaka idealne urządzenie do pracy wewnątrz budynków - nawet w pomieszczeniach całkowicie zamkniętych i słabo wentylowanych. Dzięki temu nie stanowi on zagrożenia dla operatorów, osób postronnych ani przewożonego towaru. Aspekt ekologiczny i minimalny wpływ na środowisko są również nie do przecenienia.

Tego typu maszyny są wykorzystywane do szerokiego zakresu zadań, w tym:

• transportu ładunków pomiędzy poszczególnymi obszarami operacyjnymi,
• układania materiałów jeden na drugim (sztaplowania),
• realizacji operacji składowania na urządzeniach technicznych, takich jak regały paletowe,
• kompletacji poziomej i pionowej,
• rozładunku oraz załadunku samochodów ciężarowych.

Budowa i Komponenty Wózka Widłowego Elektrycznego

Konstrukcja wózka widłowego elektrycznego jest złożona i różni się w zależności od zastosowania oraz typu urządzenia. Elektryczny wózek czołowy może być zbudowany z ponad 5 000 elementów.

Proces produkcji obejmuje wycinanie laserowe ze stalowych płyt poszczególnych komponentów konstrukcyjnych, takich jak płyta podłogowa i ściany boczne, a następnie ich tłoczenie. Po nadaniu im finalnego kształtu odbywa się spawanie ramy wózka.

Główne elementy konstrukcyjne:

• Rama: Główny element konstrukcyjny, stanowiący szkielet maszyny.
• Maszt: Podstawowy element układu podnoszenia ładunku, który umożliwia podnoszenie i opuszczanie wideł.
• Widły: Podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej mają kształt litery L i mogą posiadać różne długości. Powszechnie stosuje się również różnego typu osprzęt oraz przedłużki, zwiększające ich funkcjonalność.

Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z następujących części:

• Bateria (akumulator): Stanowi jedyne źródło zasilania maszyny.
• Silnik lub silniki elektryczne: Odpowiadają za napęd i pracę układu podnoszenia.
• Alternator: Element układu ładowania (choć w czystych wózkach elektrycznych, zasilany jest z zewnątrz).
• Czujniki: Monitorują różne parametry pracy.

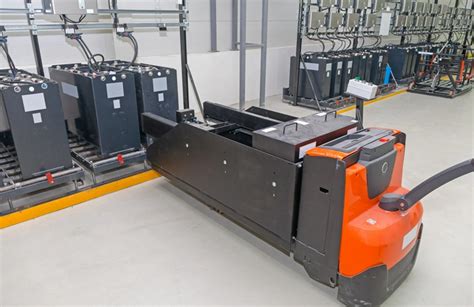

Rodzaje Baterii i Ładowanie

Bateria w wózku widłowym elektrycznym jest kluczowym elementem wpływającym na wydajność i koszty eksploatacji. Na rynku dominują trzy główne typy akumulatorów:

Typy baterii:

1. Kwasowo-ołowiowe (tzw. kwasowe):
   • Są najbardziej rozpowszechnionym rozwiązaniem, często spotykanym w używanych wózkach.
   • Zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody.
   • Wymagają częstej konserwacji (m.in. sprawdzania stanu i dolewania wody destylowanej do każdej celi).
   • Czas ładowania do poziomu 100% wynosi około 8-10 godzin.
   • Proces ładowania powinien odbywać się w pełnych cyklach; krótkie doładowywania negatywnie wpływają na żywotność.
2. Żelowe:
   • Ciekawa alternatywa, w której elektrolit ma postać żelu, dzięki zawartości krzemionki.
   • Nie mają możliwości doładowania.
   • Nie jest wymagana konserwacja, jak w przypadku baterii kwasowych.
3. Litowo-jonowe (Li-ion):
   • Rozwiązanie wyraźnie droższe w porównaniu ze standardowymi akumulatorami, jednak zyskujące na popularności.
   • Są całkowicie bezobsługowe, nie wymagają konserwacji, czasu operatora ani dodatkowego wkładu finansowego.
   • Czas ładowania, zależnie od prostownika, wynosi zaledwie od 1 do 3 godzin.
   • Umożliwiają doładowywanie baterii (tzw. ładowanie okazji), co znacząco zwiększa elastyczność pracy - 10 minutowe ładowanie może dać 7% naładowania, a po 40 minutach nawet 70%.
   • Posiadają szczelną konstrukcję, co oznacza, że mogą być ładowane w każdym miejscu w firmie, bez potrzeby dodatkowej wentylacji.
   • Mogą być wyposażone we wbudowany prostownik, co pozwala na ładowanie z klasycznego gniazdka 230 V, eliminując potrzebę instalacji trójfazowej.
   • Przykładem jest wózek elektryczny CPD35 L1, który dzięki technologii Li-ion może pracować nawet 10-12 godzin bez wymiany baterii.

Wymogi dotyczące ładowania akumulatorów

Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest w tym przypadku Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać o minimalną wysokość pomieszczenia wynoszącą 2 metry. Wymagane jest zachowanie szczególnych środków ostrożności, gdyż zawsze istnieje ryzyko wycieku kwasu, a podczas procesu ładowania (zwłaszcza baterii kwasowych) wydzielają się gazy.

Bezpieczeństwo i Obsługa

Przystępując do obsługi wózka, operator powinien być zaznajomiony z instrukcją. Należy sprawdzić stan techniczny maszyny, na której będziemy pracować: weryfikujemy uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli doskonale znamy dane urządzenie, musimy mieć świadomość, że do niebezpiecznej awarii mogło dojść podczas poprzedniej zmiany.

Obsługując elektryczny wózek widłowy, zawsze pamiętaj, że pracujesz w przestrzeni, w której odbywa się ruch ludzi i maszyn. Magazyn to nie tor wyścigowy! Podejmowanie zbędnego ryzyka i brawura są niedopuszczalne. Zwracaj uwagę na umiejscowienie ładunku na widłach - należy sprawdzić, jak czytać tabelę spadków udźwigu, aby nie przeciążać wózka.

Do obsługi akumulatorowych wózków widłowych, podobnie jak w przypadku innych tego typu urządzeń, konieczne jest posiadanie uprawnień UDT. Z większości wózków widłowych elektrycznych mogą korzystać także mało doświadczeni pracownicy magazynu, szczególnie w przypadku modeli z dyszlem, gdzie operator porusza się pieszo, co jest odpowiednie do prac o niewielkiej intensywności.

Zastosowanie i Zalety Wózków Widłowych Elektrycznych

Elektryczne wózki widłowe to uniwersalny i bardzo popularny obecnie sprzęt, który dobrze sprawdza się w różnych okolicznościach, choć najczęściej widuje się go w magazynach, sklepach, halach produkcyjnych czy warsztatach. Wózki elektryczne znajdują swoje zastosowanie tam, gdzie nie mogą być używane wózki spalinowe.

Kluczowe zalety:

• Ekologia i brak emisji spalin: Dzięki zasilaniu akumulatorowemu, wózki elektryczne nie emitują szkodliwych substancji, co pozwala na ich bezpieczne użytkowanie w pomieszczeniach zamkniętych, bez ryzyka zanieczyszczenia powietrza. Są szczególnie cenione w przemyśle kosmetycznym, farmaceutycznym, spożywczym i elektronicznym.
• Cicha praca: Niski poziom hałasu znacznie poprawia komfort pracy operatora i osób postronnych, eliminując potrzebę stosowania specjalnych zatyczek do uszu.
• Łatwość obsługi: Elektryczne wózki widłowe są zaprojektowane tak, by operator miał wszystkie elementy sterujące w zasięgu ręki. Odbycie jednego kursu wystarcza, by móc pracować z każdym modelem wózka. Łatwo również poruszać się nimi w ciasnych przejściach i krętych korytarzach.
• Wysoka wydajność: Nowoczesne technologie i ciągłe ulepszanie osiągów sprawiają, że elektryczne wózki widłowe gwarantują wysoką wydajność w realizacji zadań.
• Kompaktowe rozmiary i zwrotność: Dzięki kompaktowej budowie, pojazdy te są bardzo zwrotne i mogą być z powodzeniem wykorzystywane nawet w wąskich korytarzach i niewielkich przestrzeniach. Mały promień skrętu umożliwia im bezpieczne i sprawne wykonywanie manewrów, zwłaszcza w wózkach 3-kołowych, które mają mniejszy promień skrętu (np. o 140 mm w porównaniu do modeli 4-kołowych).
• Komfort pracy operatora: Elektryczne wózki widłowe często posiadają optymalnej wielkości kabiny z regulowanymi fotelami, co pozwala zadbać o prawidłową pozycję kręgosłupa i redukuje zmęczenie.

Rodzaje Wózków Widłowych Elektrycznych

Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego to nie tylko najnowsza technologia, ale również wąska specjalizacja pozwalająca na optymalizację poszczególnych operacji.

Popularne typy wózków elektrycznych:

• Wózki czołowe / z przeciwwagą: Najbardziej uniwersalne, dostępne w wersjach 3-kołowych (większa zwrotność) i 4-kołowych (większa stabilność). Mogą pracować zarówno w pomieszczeniach, jak i na zewnątrz.
• Wózek systemowy VNA (Very Narrow Aisle): Maszyny, które umożliwiają składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów) w bardzo wąskich korytarzach.

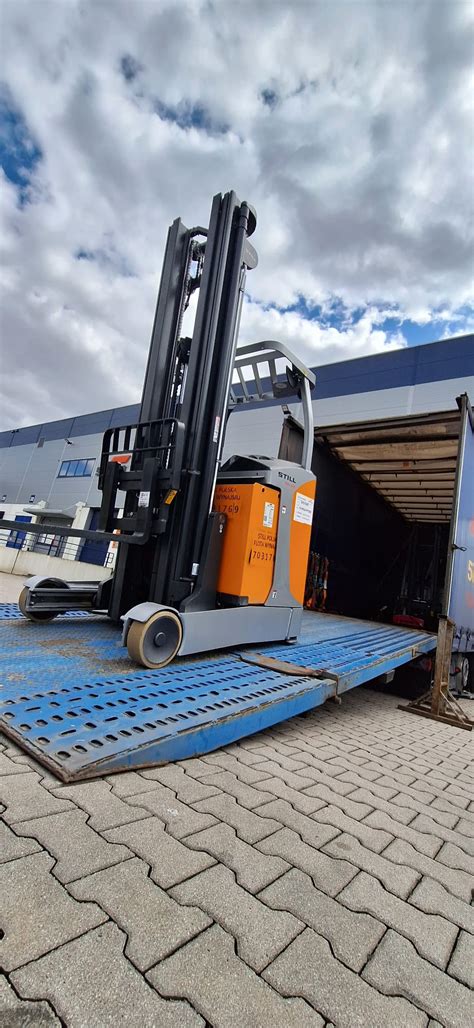

• Wózki widłowe wysokiego składowania (Reach Truck): Operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem. Pozwalają na składowanie na znacznych wysokościach. Pozycja bokiem do kierunku jazdy zapewnia najlepszą widoczność i komfort obsługi na dłuższych trasach.
• Paleciaki elektryczne (wózki widłowe paletowe z napędem elektrycznym): Służą do podnoszenia palet na niewielką wysokość i do transportu.
• Podnośnikowe wózki typu stacker: Są to paleciaki wyposażone w maszt, umożliwiające podnoszenie ładunków.
• Wózki do kompletacji zamówień: Bardzo pojemna kategoria, obejmująca zarówno ciągniki transportowe, jak i dedykowane wózki systemowe.
• Wózki z dyszlem: Operator porusza się pieszo przed lub za wózkiem, sterując nim za pomocą dyszla. Nadają się do prac o niewielkiej intensywności. Niektóre modele z dyszlem mogą być obsługiwane także przez operatora stojącego na platformie wózka.

Parametry i Wybór

Aby wózek widłowy elektryczny pomógł usprawnić pracę magazynu, warto poświęcić czas na zastanowienie się, jakie są potrzeby firmy. W przypadku wózka widłowego elektrycznego cena powinna być tylko jednym z kryteriów. Należy odpowiedzieć sobie na pytania, jak często będzie użytkowany wózek, czy będzie służył do przewożenia ciężkich towarów oraz czy będą korzystali z niego doświadczeni, czy raczej początkujący pracownicy.

Kluczowe parametry i czynniki do rozważenia:

• Udźwig (nośność nominalna): Może wynosić od 1,2 t aż do około 15 t. Maksymalny udźwig widlaka musi być dostosowany (i nieco większy) niż waga przeciętnie przewożonych czy unoszonych ładunków. Udźwig nominalny jest obliczany jako maksymalna waga, którą wózek może podnieść do wcześniej ustalonej wysokości, gdy jego środek ciężkości ładunku znajduje się w konkretnym punkcie. Jeżeli ładunek ma zostać podniesiony ponad tę wysokość lub gdy środek ciężkości znajduje się dalej, wówczas ładowność zmniejszy się.
• Wysokość podnoszenia: Maksymalna wysokość unoszenia powinna odpowiadać wysokości regałów magazynowych. Wysokość dachu wózka widłowego lub wysokość złożonego masztu określają najniższą wysokość, pod którą może przejechać wózek.
• Czas pracy i typ baterii: Dostępne są wózki przeznaczone do okazjonalnej (do 4 godzin dziennie) eksploatacji, ale również do pracy w trybie wielozmianowym. Do pracy na kilka zmian potrzebny jest wózek do intensywnego użytkowania z niewielką ilością czasu na tankowanie/uzupełnienie energii, co predysponuje baterie Li-ion z możliwością doładowywania.
• Środowisko pracy:
  • Podłoże: W magazynach lub obszarach produkcyjnych posadzki są w większości równe i gładkie. Uszkodzone lub nierówne posadzki utrudniają jazdę i mogą powodować ślizganie się ładunku. Na rampach zawsze należy zachować ostrożność.
  • Opony: Do pracy w zamkniętych pomieszczeniach warto rozważyć wybór niebrudzących i nie pozostawiających śladów opon, oznaczanych jako "Non Marking".
  • Zapylenie/wilgoć: Praca w zapylonym lub wilgotnym środowisku może wpłynąć na prawidłowe funkcjonowanie wózków i wymagać częstszego serwisowania.
  • Mroźnie: Temperatury poniżej zera wpływają na pojemność akumulatorów, elektronikę i smarowanie wózków. Zalecane jest stosowanie dedykowanych wózków do mroźni, aby zapobiec awariom.
  • Strefy niebezpieczne: Do pracy w środowiskach niebezpiecznych lub wybuchowych należy używać wózków widłowych w wykonaniu przeciwwybuchowym.
• Zabudowa kabiny operatora: Jeśli obsługa wózka ma przebiegać wewnątrz pomieszczeń, dodatkowa ochrona w postaci drzwi, szyb i dachu nie jest konieczna. Jest ona jednak niezbędna do całorocznej pracy na zewnątrz.
• Maksymalna zdolność pokonywania wzniesień: Określa maksymalną pochyłość, na jaką wózek widłowy może się wspinać przez krótki czas. Ocenę tę można znaleźć w karcie danych wózka.
• Przesuw boczny (Side Shift): Powszechna dodatkowa przystawka do wózków widłowych, która umożliwia przesuwanie wideł w lewo lub w prawo, dzięki czemu operatorzy mogą dokonywać niewielkich regulacji ustawień wideł bez manewrowania całym wózkiem.
• Problem zwisu palety: Zwis palety występuje, gdy towary są większe niż sama paleta, co może spowodować uszkodzenie ładunku. Należy dobrać odpowiednią platformę załadowczą, pamiętając, że im dłuższy ładunek, tym dłuższy środek ciężkości.

Warto również wziąć pod uwagę wagę wózka, aby nie przekraczała nośności podłogi, co jest szczególnie istotne w magazynach i hurtowniach.

Kwestie Ekonomiczne i Dostępność

Wybierając wózek widłowy elektryczny, należy zainwestować w sprzęt dobrej jakości, ponieważ niefirmowe widlaki kuszą niskimi cenami, jednak ich jakość idzie w parze z ceną, co może prowadzić do częstych awarii. Producenci renomowanych marek nie mogą pozwolić sobie na spadek jakości wykonania swoich urządzeń.

Elektryczne wózki podnośnikowe plasują się gdzieś pośrodku na skali wydatków, jakie trzeba ponieść podczas zakupu urządzenia z mechanicznym napędem. Wybierając markowy model wózka widłowego elektrycznego, trzeba przygotować się na wydatek rzędu około 70-75 tysięcy złotych.

Wózki widłowe elektryczne można kupić (co jest zwykle dość kosztowną inwestycją) lub wynająć - jednorazowo (krótkoterminowo) bądź na dłużej (wynajem długoterminowy może obejmować okres nawet kilku lat). Modele elektryczne są udostępniane na bardzo atrakcyjnych warunkach, co znacznie ułatwia planowanie inwestycji.

Podsumowanie

Elektryczne wózki widłowe to obecnie jedne z najpopularniejszych i najefektywniejszych rozwiązań w magazynach, halach produkcyjnych i wszędzie tam, gdzie konieczny jest precyzyjny transport ciężkich materiałów. Dzięki napędowi elektrycznemu wyróżniają się ekologicznym charakterem, niskim zużyciem energii, wyjątkową zwrotnością oraz cichą i komfortową pracą, co przekłada się na wysoką wydajność i bezpieczeństwo operacji logistycznych. W erze rozwoju baterii litowo-jonowych, elektryczne wózki widłowe sukcesywnie zastępują urządzenia z napędem spalinowym, oferując nowe możliwości technologiczne i eksploatacyjne.
