Wymiana łożyska w betoniarce – kompleksowy poradnik

Wymiana zużytego łożyska w małej betoniarce to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednim przewodnikiem i narzędziami jest w zasięgu ręki każdego majsterkowicza. Decydując się na samodzielną naprawę, nie tylko znacznie obniżasz koszty w porównaniu do serwisu, ale także przywracasz swojej maszynie pełną sprawność i cichą pracę. W tym artykule pokażemy Ci krok po kroku, jak to zrobić.

Rozpoznawanie objawów zużycia łożyska

Wczesne rozpoznanie objawów zużycia łożyska jest absolutnie kluczowe dla uniknięcia poważniejszych awarii i znacznie kosztowniejszych napraw. Ignorowanie pierwszych sygnałów może prowadzić do kaskady uszkodzeń, które w efekcie unieruchomią maszynę na dobre lub sprawią, że naprawa stanie się ekonomicznie nieopłacalna.

Najczęstsze sygnały ostrzegawcze:

• Hałas: To zazwyczaj pierwszy i najbardziej oczywisty sygnał. Charakteryzuje się chrobotaniem, zgrzytem lub metalicznym dudnieniem.
• Wibracje i drgania: Zużyte łożysko generuje nienaturalne drgania, które łatwo wyczuć na obudowie betoniarki.
• Przegrzewanie się: Po pewnym czasie pracy, okolica osi bębna może być nienaturalnie gorąca w dotyku, co świadczy o nadmiernym tarciu.
• Luz bębna: Wyczuwalny luz osiowy lub promieniowy bębna, objawiający się „klikaniem” lub przesuwaniem się bębna na boki, jest jednoznacznym sygnałem zużycia łożyska.
• Opory podczas obrotu: Bęben obraca się ciężej, z oporami, może nawet zacinać się podczas pracy.

Jako laik możesz samodzielnie zdiagnozować problem, zwracając uwagę na te sygnały. Słuchaj uważnie podczas pracy betoniarki - wszelkie nietypowe dźwięki są ostrzeżeniem. Dotknij okolic osi po kilku minutach pracy, aby sprawdzić, czy nie jest nadmiernie gorąca. Spróbuj poruszać bębnem na boki i w górę/dół, aby wyczuć ewentualny luz. Jeśli zaobserwujesz którykolwiek z tych objawów, z dużym prawdopodobieństwem problem leży w zużytym łożysku.

Dlaczego nie warto zwlekać z wymianą?

Ignorowanie zużytego łożyska to prosta droga do znacznie poważniejszych i droższych awarii. W skrajnych przypadkach może dojść do uszkodzenia samej osi bębna, gniazda łożyska w piaście, a nawet przeciążenia i uszkodzenia silnika. Wtedy naprawa może wymagać wymiany całej piasty lub wału, co jest już znacznie bardziej skomplikowane i kosztowne niż prosta wymiana łożyska.

Przygotowanie do wymiany łożyska

Odpowiednie przygotowanie do pracy to podstawa. To właśnie ono jest kluczem do sprawnej, bezpiecznej i skutecznej wymiany łożyska, minimalizując ryzyko błędów, uszkodzeń innych elementów i frustracji. Nie spiesz się na tym etapie, a zaoszczędzisz sobie wielu problemów później.

Prawidłowy dobór łożyska

Prawidłowy dobór łożyska ma fundamentalne znaczenie dla jego trwałości i funkcjonalności całej betoniarki. Niewłaściwy typ lub rozmiar spowoduje szybkie ponowne zużycie.

Rodzaje łożysk

Zazwyczaj stosuje się łożyska kulkowe (np. 6205ZZ, 6206ZZ, gdzie "ZZ" oznacza obustronne uszczelnienie metalowe) lub stożkowe (np. zestaw 30206 i 32208).

Metody identyfikacji

Najpewniejszym sposobem jest demontaż starego łożyska i odczytanie z niego oznaczeń. Jeśli są one nieczytelne, należy dokładnie zmierzyć średnicę wewnętrzną, zewnętrzną oraz szerokość łożyska. W warunkach budowlanych najlepiej sprawdzają się łożyska uszczelnione (np. 2RS), które skutecznie chronią wnętrze przed pyłem cementowym i wodą.

Wskazówki dotyczące wyboru jakości

Zawsze zalecam wybór łożysk renomowanych marek, takich jak SKF, FAG, NSK, Timken czy KOYO. Ich produkty gwarantują znacznie dłuższą żywotność i niezawodność, co w przypadku betoniarki, która pracuje w trudnych warunkach, jest niezwykle ważne.

Niezbędne narzędzia i materiały

Przygotowanie odpowiednich narzędzi i materiałów jest kluczowe dla sprawnego przebiegu pracy.

Podstawowe narzędzia:

• Klucze płaskie i nasadowe: Do odkręcania osłon, mocowań kołnierzy i śrub napędu.

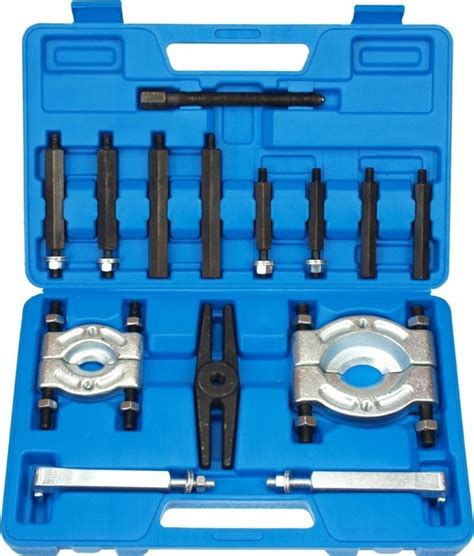

• Ściągacz do łożysk: Kluczowe narzędzie! Umożliwia bezpieczny i kontrolowany demontaż łożyska bez ryzyka uszkodzenia osi czy gniazda. Próba wybicia starego łożyska samym młotkiem niemal na pewno skończy się uszkodzeniem gniazda.
• Młotek: Najlepiej z miękką końcówką lub gumowy, do delikatnego wbijania nowych elementów.
• Śrubokręty: Płaskie i krzyżowe, do demontażu osłon.
• Szczotka druciana i papier ścierny (drobnoziarnisty): Do oczyszczania gniazda i osi.
• Miarka lub suwmiarka: Do precyzyjnego pomiaru łożyska, jeśli oznaczenia są nieczytelne.

Materiały pomocnicze:

• Smar penetrujący (np. WD-40, MoS2): Niezastąpiony do zapieczonych śrub i połączeń.
• Smar do łożysk (najczęściej litowy, wysokotemperaturowy): Do smarowania nowych łożysk i powierzchni montażowych.
• Czyste szmatki lub czyściwo: Do wycierania rąk i elementów.
• Pojemnik na drobne części: Aby nie zgubić śrubek i podkładek.
• Środki ochrony osobistej: Rękawice ochronne i okulary ochronne.

Przygotowanie stanowiska pracy

Przygotuj czyste, stabilne i dobrze oświetlone stanowisko pracy. Upewnij się, że masz wystarczająco miejsca do swobodnego demontażu i montażu elementów. Porządek na stanowisku to nie tylko wygoda, ale też mniejsze ryzyko zgubienia drobnych części.

Bezpieczeństwo przede wszystkim

Zanim w ogóle dotkniesz betoniarki, bezwzględnie odłącz ją od zasilania! To podstawa bezpieczeństwa. Upewnij się, że wtyczka jest wyjęta z gniazdka. Zawsze używaj środków ochrony osobistej: rękawice ochronne zabezpieczą Twoje dłonie przed brudem, ostrymi krawędziami i chemikaliami, a okulary ochronne uchronią oczy przed odpryskami czy pyłem.

Wymiana łożyska w betoniarce krok po kroku

Poniższe instrukcje przeprowadzą Cię przez każdy etap wymiany łożyska od demontażu po ponowny montaż. Pamiętaj, że dokładność i cierpliwość są Twoimi najlepszymi sprzymierzeńcami w tym procesie. Postępując zgodnie z naszymi wskazówkami, minimalizujesz ryzyko błędów i zapewniasz sobie sukces.

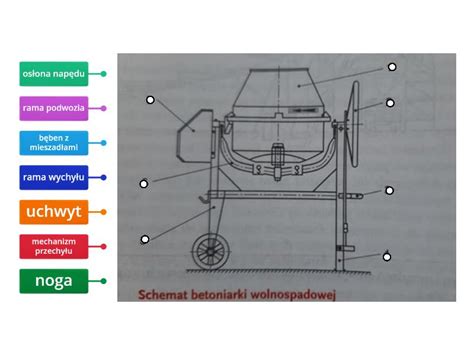

Etap 1: Demontaż

Zacznijmy od demontażu bębna betoniarki.

1. Odkręć śruby mocujące osłony napędu i bęben do ramy lub kołnierza.
2. Zdejmij osłonę napędu, aby uzyskać dostęp do osi bębna.
3. Jeśli konstrukcja na to pozwala, odkręć centralną nakrętkę na osi bębna lub śruby mocujące kołnierz.
4. Po odkręceniu mocowań, bęben powinien dać się zdjąć z osi lub wałka napędowego. W niektórych modelach może być konieczne rozpołowienie bębna.

Etap 2: Usuwanie starego łożyska

Demontaż piasty lub osi to często najtrudniejszy etap całej operacji. Elementy te bywają mocno zapieczone przez rdzę i brud.

1. Jeśli śruby lub nakrętki są oporne, nie wahaj się użyć smaru penetrującego. Spryskaj je obficie i odczekaj kilkanaście minut, a nawet kilka godzin.
2. W tym miejscu ściągacz do łożysk jest nieoceniony. Pozwala on na kontrolowane i bezpieczne zdjęcie piasty z osi lub łożyska z osi. Ramiona ściągacza zaczepiasz o zewnętrzną bieżnię łożyska lub o element, który chcesz ściągnąć, a śrubę centralną opierasz o koniec osi. Kręcąc śrubą, generujesz siłę, która równomiernie i bezinwazyjnie ściąga łożysko.
3. Alternatywną metodą, ale obarczoną większym ryzykiem uszkodzenia, jest ostrożne wybicie łożyska młotkiem. Jeśli zdecydujesz się na tę metodę, uderzaj równomiernie w zewnętrzną bieżnię (jeśli łożysko jest w gnieździe) lub wewnętrzną (jeśli jest na osi), używając odpowiedniej tulei lub nasadki, aby siła rozkładała się równomiernie. Niewłaściwe wybicie może spowodować natychmiastowe uszkodzenie gniazda lub osi.

Etap 3: Czyszczenie i przygotowanie

Po demontażu starych łożysk, absolutnie konieczne jest dokładne oczyszczenie gniazda łożyska i osi. Usuń wszelką rdzę, brud, stary smar i inne zanieczyszczenia. Możesz użyć szczotki drucianej, papieru ściernego (o drobnej gradacji) oraz rozpuszczalnika.

Dlaczego to takie ważne? Ponieważ nawet najmniejsze zanieczyszczenie pozostawione w gnieździe lub na osi może spowodować, że nowe łożysko nie osadzi się prawidłowo. To z kolei prowadzi do jego szybkiego zużycia, nierównomiernej pracy, a nawet uszkodzenia. Czystość to podstawa długiej żywotności nowego elementu.

Etap 4: Montaż nowego łożyska

Montaż nowego łożyska wymaga precyzji i delikatności.

1. Nigdy nie przykładaj siły bezpośrednio do elementów tocznych łożyska (kulek, wałeczków) ani do uszczelnień!
2. Jeśli montujesz łożysko w gnieździe (np. w piaście), siłę należy przykładać wyłącznie do jego zewnętrznej bieżni. Możesz to zrobić, używając odpowiednio dobranej tulei (np. starej nasadki klucza o odpowiedniej średnicy) i delikatnie wbijając łożysko młotkiem, upewniając się, że wchodzi równo.
3. Jeśli montujesz łożysko na osi, siłę należy przykładać wyłącznie do jego wewnętrznej bieżni. W przeciwnym razie, naciskając na niewłaściwą bieżnię, możesz zdeformować bieżnie lub uszkodzić kulki, co spowoduje natychmiastowe uszkodzenie łożyska i konieczność jego ponownej wymiany.
4. Po prawidłowym osadzeniu nowych łożysk, jeśli nie są to łożyska kryte typu 2RS/ZZ (które są fabrycznie smarowane i nie wymagają dodatkowego smarowania), należy je odpowiednio nasmarować. Użyj do tego smaru litowego, nakładając go ostrożnie w przestrzeń między bieżniami.

Etap 5: Składanie i testowanie

Po prawidłowym osadzeniu nowych łożysk, przystąp do składania wszystkich elementów betoniarki w odwrotnej kolejności do demontażu. Pamiętaj o precyzji - upewnij się, że wszystkie elementy pasują do siebie idealnie. Dokręć wszystkie śruby i nakrętki, a jeśli posiadasz klucz dynamometryczny, użyj go, aby dokręcić je z odpowiednim momentem. To zapewni stabilność konstrukcji i zapobiegnie luzowaniu się elementów podczas pracy.

Testowanie i konserwacja: zapewnij betoniarce długie życie

Po pomyślnej wymianie łożyska, praca jeszcze się nie kończy. Testowanie po montażu i regularna konserwacja są kluczowe dla zapewnienia długiej i bezawaryjnej pracy betoniarki. To inwestycja w jej przyszłość, która pozwoli Ci cieszyć się sprawną maszyną przez wiele sezonów.

Pierwsze uruchomienie

Po złożeniu betoniarki, zanim przystąpisz do pracy z betonem, przeprowadź testowe uruchomienie. Włącz maszynę na krótko i uważnie nasłuchuj. Normalna praca powinna być cicha, płynna, bez buczenia, stuków czy nadmiernych wibracji. Jeśli słyszysz nietypowe dźwięki lub wyczuwasz silne drgania, natychmiast wyłącz betoniarkę i sprawdź, czy wszystkie elementy zostały prawidłowo zamontowane i dokręcone. Czasem drobne niedociągnięcie może objawiać się właśnie w ten sposób.

Kontrola poprawności montażu

Aby sprawdzić poprawność montażu łożyska, po krótkiej pracy betoniarki (bez obciążenia), sprawdź luz bębna. Powinien być stabilny i nie chwiać się. Delikatnie poruszaj nim na boki - nie powinien być wyczuwalny żaden luz. Następnie obserwuj temperaturę w okolicy osi. Po kilku minutach pracy, dotknij tej okolicy - nie powinna być nadmiernie gorąca. Lekkie ocieplenie jest normalne, ale silne przegrzewanie wskazywałoby na tarcie, które może być spowodowane zbyt mocnym dokręceniem, niewłaściwym montażem łożyska lub brakiem smarowania.

Regularna konserwacja

Aby zapewnić długą żywotność nowym łożyskom i całej betoniarce, pamiętaj o regularnej konserwacji:

• Regularne czyszczenie: Po każdym użyciu dokładnie oczyść betoniarkę z resztek betonu, zaprawy i pyłu.
• Unikaj przeciążania bębna: Zawsze przestrzegaj maksymalnej ładowności betoniarki.
• Kontrola stanu smarowania: Okresowo sprawdzaj stan smaru w łożyskach (jeśli są otwarto-komorowe) i w razie potrzeby uzupełniaj.

Osłona łożyska Cedrus CEDBT220 131998

Osłona łożyska Cedrus do betoniarki CEDBT220 131998 to solidny, metalowy element konstrukcyjny, którego zadaniem jest ochrona łożyska roboczego bębna betoniarki przed uszkodzeniami mechanicznymi, kurzem, pyłem cementowym oraz wilgocią. Osłona została wykonana z wytrzymałej stali, zabezpieczonej powłoką antykorozyjną w kolorze czarnym. Maszynowo wykonane otwory montażowe oraz precyzyjnie dobrana średnica tulei pod łożysko sprawiają, że montaż przebiega szybko, a cała konstrukcja zachowuje sztywność nawet przy intensywnej eksploatacji na budowie.

Osłona łożyska Cedrus do betoniarki CEDBT220 131998 jest specjalnie zaprojektowanym elementem metalowym, który tworzy solidną bazę i obudowę dla łożyska wspierającego wał/bęben betoniarki. W codziennym użytkowaniu betoniarki osłona łożyska działa niezauważalnie, ale to właśnie dzięki niej możliwe jest bezproblemowe mieszanie betonu, zapraw i tynków bez ryzyka nagłej awarii.

Osłona łożyska montowana jest w strefie łożyskowania bębna betoniarki Cedrus CEDBT220 - w miejscu, gdzie wał lub kołnierz bębna współpracuje z łożyskiem. W zastosowaniach codziennych - na budowie domu jednorodzinnego, przy pracach remontowych, w firmach brukarskich czy ekipach wykończeniowych - sprawna osłona łożyska jest kluczowa dla ciągłości pracy.

Osłona łożyska Cedrus 131998 znajduje zastosowanie jako oryginalna część zamienna w betoniarkach Cedrus CEDBT220.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać, że łożysko w betoniarce wymaga wymiany?

Wyraźne sygnały ostrzegawcze to nietypowy hałas (chrobotanie, zgrzyt, dudnienie), wzmożone wibracje, wyczuwalny luz bębna, opory podczas obrotu oraz nadmierne nagrzewanie się okolicy łożyska.

Dlaczego nie warto zwlekać z wymianą?

Zwlekanie z wymianą może prowadzić do poważniejszych awarii, takich jak uszkodzenie osi, gniazda łożyska, a nawet silnika, co znacznie zwiększa koszty naprawy.

Jakie narzędzia i części przygotować przed wymianą łożyska w betoniarce?

Podstawowe narzędzia to klucze płaskie i nasadowe, ściągacz do łożysk, młotek, śrubokręty, szczotka druciana. Niezbędne części to nowe łożysko o odpowiednim oznaczeniu, smar do łożysk, a także potencjalnie nowe uszczelki lub simmeringi.

Ile trwa wymiana łożyska w betoniarce?

Przygotowanie i sama wymiana, przy użyciu odpowiednich narzędzi i braku większych problemów, może zająć od 1 do 3 godzin.

Czy można wymienić tylko jedno łożysko?

Zaleca się wymianę obu łożysk jednocześnie, nawet jeśli tylko jedno wykazuje objawy zużycia, ponieważ pracują w tych samych warunkach i zużywają się w podobnym tempie.

Jak dbać o łożyska po wymianie?

Po wymianie należy regularnie czyścić betoniarkę, unikać jej przeciążania oraz kontrolować stan smarowania i uszczelnień.

Ile kosztuje wymiana łożyska?

Koszt samego łożyska to zazwyczaj kilkadziesiąt złotych. Koszt robocizny w serwisie może wynieść od 150 do 400 zł.

Na co uważać przy montażu nowego łożyska?

Należy unikać uderzania bezpośrednio w elementy toczne i uszczelnienia. Siłę należy przykładać wyłącznie do pierścienia zewnętrznego (przy montażu w gnieździe) lub wewnętrznego (przy montażu na osi). Gniazdo i oś muszą być idealnie czyste.

Czy wszystkie modele betoniarki mają ten sam typ łożysk?

Nie, typy i rozmiary łożysk mogą się różnić w zależności od modelu i producenta betoniarki. Zawsze należy sprawdzić oznaczenie starego łożyska lub instrukcję obsługi.

Kiedy oddać betoniarkę do serwisu?

Jeśli nie posiadasz odpowiednich narzędzi, obawiasz się samodzielnej naprawy, lub po demontażu okazuje się, że uszkodzenie jest poważniejsze niż tylko zużyte łożysko (np. pęknięte gniazdo, wyrobiona oś), warto skorzystać z usług profesjonalnego serwisu.
