Problemy z hydrauliką i układem napędowym w wózkach widłowych Doosan: diagnostyka i rozwiązania

Układ napędowy w wózkach widłowych odgrywa kluczową rolę w zapewnieniu ich sprawności oraz efektywności pracy. Jednak, jak każda maszyna, wózki widłowe są narażone na awarie i problemy techniczne, zwłaszcza w intensywnych środowiskach pracy. Zrozumienie najczęstszych problemów z układem napędowym oraz znajomość metod ich rozwiązywania może pomóc w minimalizowaniu przestojów i kosztów napraw.

Problemy z układem napędowym w wózkach widłowych mogą prowadzić do poważnych przestojów i kosztów napraw, ale dzięki regularnej konserwacji i szybkiej diagnostyce można je skutecznie minimalizować. Kluczowe znaczenie ma regularna kontrola stanu sprzęgła, skrzyni biegów, układu hydraulicznego oraz napędu kół.

Diagnostyka problemów z układem hydraulicznym

Układ hydrauliczny w wózku widłowym odgrywa kluczową rolę w funkcjonowaniu urządzenia, umożliwiając podnoszenie i opuszczanie ładunków. Jeżeli występują problemy z tym systemem, może to wpływać na wydajność i bezpieczeństwo wózka.

Najczęstsze problemy z układem hydraulicznym:

• Sprawdzenie poziomu oleju hydraulicznego: Niski poziom oleju może prowadzić do problemów z układem hydraulicznym. Należy sprawdzić poziom oleju w zbiorniku i upewnić się, że jest na odpowiednim poziomie.
• Kontrola wycieków: Wycieki oleju hydraulicznego mogą powodować spadek ciśnienia w systemie i utratę wydajności.
• Diagnostyka siłowników hydraulicznych: Jeżeli wózek widłowy ma problemy z podnoszeniem lub opuszczaniem ładunków, problemem mogą być siłowniki hydrauliczne. Należy sprawdzić, czy nie ma widocznych uszkodzeń czy wycieków.
• Kontrola pompy hydraulicznej: Pompa hydrauliczna jest kluczowym elementem systemu i może być źródłem problemów, jeżeli nie działa prawidłowo.
• Sprawdzenie zaworów: Zawory w systemie hydraulicznym kontrolują przepływ oleju i mogą powodować problemy, jeżeli są uszkodzone lub zablokowane.
• Analiza jakości oleju hydraulicznego: Zanieczyszczenia lub woda w oleju hydraulicznym mogą powodować problemy z działaniem systemu.

Należy pamiętać, że układ hydrauliczny wózka widłowego jest skomplikowanym systemem, który może wymagać profesjonalnej diagnostyki i naprawy.

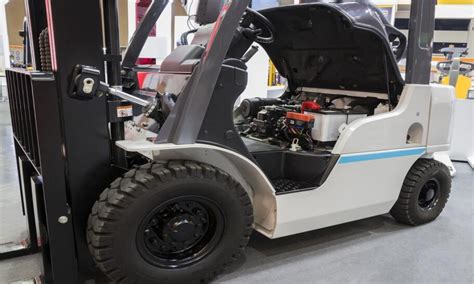

Najczęstsze usterki wózków widłowych i sposoby zapobiegania

Nie ma nic bardziej frustrującego dla operatora wózka widłowego niż nagła awaria. Zwykle pojawia się ona w najmniej odpowiednim momencie, gdy czeka nas dużo pracy i czasu. Aby pomóc uniknąć takiej sytuacji, przedstawiamy listę najczęstszych usterek, które mogą wystąpić w wózkach widłowych, oraz sposoby na zapobieganie im.

Usterka numer 1: Problemy z baterią (wózki elektryczne)

Bateria w wózku widłowym jest jednym z jego najważniejszych elementów. Dlatego warto zadbać o jej prawidłowe użytkowanie i regularną konserwację.

• Wyładowanie się baterii: Jeśli bateria jest źle naładowana, może dojść do jej całkowitego rozładowania podczas pracy wózka widłowego.
• Uszkodzenie baterii: Uszkodzenie baterii może spowodować, że nie będzie ona w stanie utrzymać ładunku.
• Korozja zacisków: Korozja zacisków może spowodować, że bateria nie będzie w stanie przekazywać prądu. W takiej sytuacji konieczne jest dokładne wyczyszczenie zacisków.

Usterka numer 2: Problemy z układem hydraulicznym

Układ hydrauliczny w wózku widłowym jest odpowiedzialny za unoszenie i opuszczanie ładunków. Najczęstsze problemy z tym układem to:

• Nieszczelność układu: Nieszczelność układu hydraulicznego może spowodować, że wózek widłowy nie będzie w stanie unosić ładunków.
• Uszkodzenie pompki hydraulicznej: Uszkodzenie pompki hydraulicznej może spowodować, że wózek widłowy nie będzie w stanie unosić ładunków.
• Uszkodzenie cylindra hydraulicznego: Uszkodzenie cylindra hydraulicznego może spowodować, że wózek widłowy nie będzie w stanie unosić ładunków. W takiej sytuacji konieczne będzie wymienienie cylindra hydraulicznego na nowy.

Usterka numer 3: Problemy z hamulcami

Hamulce w wózku widłowym są niezwykle ważne dla bezpieczeństwa operatora i innych pracowników.

• Zużycie klocków hamulcowych: Zużyte klocki hamulcowe mogą prowadzić do wydłużenia drogi hamowania i utraty kontroli nad wózkiem widłowym.
• Uszkodzenie hamulców: Uszkodzenie hamulców może prowadzić do całkowitej utraty możliwości hamowania.
• Nieszczelność układu hamulcowego: Nieszczelność układu hamulcowego może prowadzić do utraty ciśnienia, co z kolei może spowodować problemy z hamowaniem. W takiej sytuacji konieczne będzie usunięcie nieszczelności i uzupełnienie płynu hamulcowego.

Usterka numer 4: Problemy z oponami

Opony w wózku widłowym są niezwykle ważne dla stabilności i bezpieczeństwa podczas pracy.

• Uszkodzenie opon: Uszkodzenie opon może prowadzić do problemów z prowadzeniem i stabilnością wózka widłowego.
• Niskie ciśnienie w oponach: Niskie ciśnienie w oponach może prowadzić do trudności w prowadzeniu i stabilizacji wózka widłowego.
• Nieodpowiednie opony: Nieodpowiednie opony mogą prowadzić do problemów z prowadzeniem, stabilnością i wydłużeniem drogi hamowania wózka widłowego. Dlatego ważne jest, aby używać odpowiednich opon do danego typu wózka.

Jak uniknąć usterek w wózkach widłowych?

Aby uniknąć najczęstszych usterek w wózkach widłowych, należy regularnie przeprowadzać konserwację i przeglądy techniczne. Warto także stosować się do zaleceń producenta dotyczących użytkowania i konserwacji wózka widłowego. Ważne jest również, aby operator wózka widłowego był odpowiednio przeszkolony i miał doświadczenie w pracy z takim sprzętem.

W przypadku wystąpienia jakiejkolwiek usterki, należy ją jak najszybciej naprawić, aby zapobiec poważniejszym problemom i zagrożeniom dla bezpieczeństwa. Dzięki regularnej konserwacji i dbałości o stan wózka widłowego można uniknąć wielu kosztownych napraw oraz zapewnić bezpieczeństwo i stabilność podczas pracy.

Zaawansowana diagnostyka kluczowych komponentów hydraulicznych

Przechodzimy do bardziej technicznej części przewodnika po hydraulice siłowej wózków widłowych. Skupimy się na prostych, ale skutecznych metodach weryfikacji kluczowych elementów układu, które pozwolą potwierdzić diagnozę przed podjęciem decyzji o zakupie części.

Diagnostyka pompy hydraulicznej

Pompa to serce układu, pracujące bez wytchnienia. Jeśli ona zawodzi, cały układ traci swoją moc.

• Test akustyczny: Wsłuchaj się w pracę pompy, gdy układ jest obciążony (np. podczas podnoszenia wideł). Zdrowa pompa wydaje jednostajny, stosunkowo cichy szum.
• Test temperatury: Zużyta pompa, aby wytworzyć wymagane ciśnienie, pracuje na znacznie wyższych obrotach i z większymi oporami, co generuje nadmiar ciepła. Po kilkunastu minutach pracy wózka, zachowując szczególną ostrożność (uwaga, elementy mogą być gorące!), zbliż dłoń do korpusu pompy.
• Test obciążeniowy: To najprostszy test wydajności. Unieś ładunek o wadze bliskiej maksymalnemu udźwigowi wózka (zawsze rób to z zachowaniem zasad bezpieczeństwa!). Jeżeli Twoja pompa głośno hałasuje, przegrzewa się i nie radzi sobie z nominalnym obciążeniem, diagnoza jest niemal pewna - jej żywot dobiegł końca.

Najlepszym i najpewniejszym rozwiązaniem jest wymiana na nowy, sprawny komponent. Kluczowe jest jednak, aby dobrać pompę idealnie pasującą do Twojego modelu wózka - o odpowiedniej wydajności i przyłączach.

Diagnostyka rozdzielacza hydraulicznego

Rozdzielacz to mózg całego układu hydraulicznego. To on, w odpowiedzi na ruchy dźwigni w kabinie, kieruje olej pod ciśnieniem do odpowiednich siłowników, decydując o tym, czy widły mają się podnieść, opuścić, czy maszt ma się przechylić.

• Samoistne opadanie wideł pod obciążeniem: To klasyczny objaw. Ustawiasz widły z paletą na pewnej wysokości, a po kilku minutach są one zauważalnie niżej. Oznacza to wewnętrzny przeciek w rozdzielaczu - nawet w neutralnej pozycji dźwigni, zużyte uszczelnienia lub suwak pozwalają olejowi „uciekać” z siłownika.
• Zewnętrzne wycieki: Dokładnie obejrzyj korpus rozdzielacza. Szukaj wycieków oleju, szczególnie w miejscach łączenia poszczególnych sekcji (w rozdzielaczach sekcyjnych) oraz przy uszczelnieniach dźwigni i suwaków.

Diagnoza usterek rozdzielacza bywa trudniejsza niż w przypadku pompy, a jego naprawa wymaga precyzji i często specjalistycznych zestawów uszczelnień. Jednak znalezienie odpowiedniego kompletu uszczelnień do konkretnego typu rozdzielacza bywa wyzwaniem. Podobnie w przypadku uszkodzeń mechanicznych, np. złamanej dźwigni sterującej - dobór właściwego zamiennika jest kluczowy.

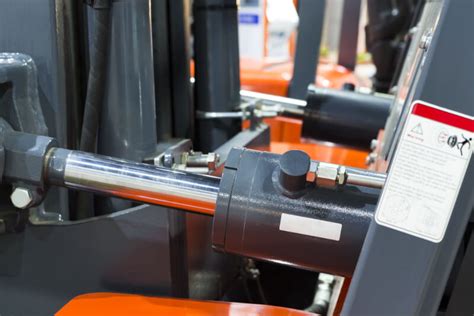

Diagnostyka siłowników hydraulicznych

Siłowniki to „mięśnie” układu - to one, wypełniając się olejem pod ciśnieniem, wykonują całą pracę: podnoszą, przechylają i przesuwają. Ich usterki są bardzo częste i niemal zawsze dotyczą jednego elementu: uszczelnień.

• Wyciek zewnętrzny: Są bardzo oczywiste i najłatwiejsze do zdiagnozowania. Objawiają się widocznym gołym okiem wyciekiem oleju po tłoczysku (błyszczącym, wysuwanym pręcie siłownika). Jeśli po każdym cyklu podnoszenia tłoczysko jest mokre od oleju, a pod wózkiem zbiera się kałuża, diagnoza jest prosta.
• Wyciek wewnętrzny: Są znacznie trudniejsze do wykrycia, ponieważ olej nie wydostaje się na zewnątrz. Problem polega na tym, że olej, zamiast pchać tłok, przeciska się przez zużyte uszczelnienia tłokowe na jego drugą stronę.

Aby potwierdzić wyciek wewnętrzny, wykonaj prosty test: unieś widły z ładunkiem (np. jedną paletą) na wysokość około metra, a następnie wyłącz silnik wózka. Uważnie obserwuj maszt. Niezależnie od tego, czy masz do czynienia z wyciekiem zewnętrznym, czy wewnętrznym, rozwiązanie jest zazwyczaj jedno - wymiana kompletu uszczelnień siłownika, czyli tzw. zestawu naprawczego.

Regeneracja czy wymiana? Decyzja po diagnozie

Po zdiagnozowaniu źródła problemu stajesz przed kluczowym pytaniem: regenerować uszkodzony element czy wymienić go na nowy?

• Pompy hydrauliczne: W przypadku większości pomp zębatych, które są sercem układów w wózkach widłowych, odpowiedź jest prosta: wymiana.
• Rozdzielacze hydrauliczne: Tutaj decyzja jest bardziej złożona. Jeśli problemem są zewnętrzne wycieki lub uszkodzenie mechaniczne (np. złamana dźwignia), jak najbardziej warto postawić na naprawę z użyciem dedykowanych zestawów uszczelnień lub części zamiennych.
• Siłowniki hydrauliczne: To element, który najczęściej i najskuteczniej się regeneruje. W 99% przypadków, zarówno przy wyciekach zewnętrznych, jak i wewnętrznych, w pełni wystarczająca jest wymiana kompletu uszczelnień (zestawu naprawczego). Wymiana całego siłownika jest konieczna tylko w skrajnych przypadkach.

Niezależnie od tego, czy zdecydujesz się na regenerację, czy wymianę całego podzespołu, kluczem do sukcesu jest dostęp do wysokiej jakości części.

Systematyczna diagnostyka układu hydraulicznego krok po kroku

Systematyczna diagnostyka z manometrem hydraulicznym daje powtarzalne i jednoznaczne wyniki. Pozwala rozróżnić awarię pompy od nieszczelności zaworów precyzyjniej niż ocena „na oko” po prędkości ruchu masztu.

1. Przygotowanie: Najpierw zabezpiecz wózek - opuść osprzęt na podłoże i rozładuj układ. Nigdy nie otwieraj przewodów pod ciśnieniem.
2. Poziom i wygląd oleju: Sprawdź poziom i wygląd oleju w zbiorniku jako punkt odniesienia. Zanieczyszczenia, opiłki lub zmiana barwy wskazują na zużycie wewnętrzne.
3. Pomiar ciśnienia: Manometr podłącz do złącza testowego (port serwisowy). Pomiary wykonuj zarówno na biegu jałowym, jak i podczas podnoszenia pod obciążeniem. Ciśnienie robocze porównaj z wymaganiami producenta. Odchylenie wskazuje na zużycie pompy lub nieszczelność w obwodzie.
4. Kontrola zaworu przelewowego: Sprawdź przez obserwację stabilności wskazania na końcu ruchu siłownika - powinno utrzymywać się w zakresie nominalnym.
5. Test rozdzielacza: Testuj pod kątem utrzymania pozycji. Tempo opadania masztu pod obciążeniem to mierzalny wskaźnik stanu zaworów.
6. Kontrola siłownika podnoszenia: Skontroluj pod kątem wycieków na uszczelnieniu tłoczyska oraz śladów oleju na korpusie.

Właściwa kolejność testów - od poziomu oleju przez ciśnienie po szczelność poszczególnych elementów - pozwala uniknąć niepotrzebnej rozbiórki. Wyniki mówią jasno: wymienić przewody, uszczelnienia, zawór czy element wykonawczy.

Dobór części zamiennych na podstawie diagnozy

Po zlokalizowaniu źródła problemu dobór części zamiennych sprowadza się do przypisania objawu do konkretnego podzespołu i zamówienia odpowiedniego zestawu naprawczego lub kompletnego elementu.

• Wyciek na przewodzie: → przewód hydrauliczny z oplotem, dopasowany długością i przyłączami do konkretnego modelu.
• Wyciek na szybkozłączu: → zestaw uszczelnień O-ring lub kompletne szybkozłącze z zaworkiem.
• Film olejowy na tłoczysku siłownika: → zestaw naprawczy siłownika (uszczelniacze, prowadnice, pierścienie).
• Spadek ciśnienia + głośna praca: → weryfikacja pompy hydraulicznej; regeneracja lub wymiana na nową.
• Nierówna reakcja rozdzielacza: → zestaw naprawczy suwaka lub kompletny rozdzielacz hydrauliczny.

Numer katalogowy części zawsze warto zweryfikować z dokumentacją techniczną wózka - model, rocznik i seria decydują o kompatybilności przyłączy i parametrów.

Podsumowanie najczęstszych kategorii awarii

1. Usterki hydrauliki: spadek ciśnienia, wycieki, brak podnoszenia.
2. Awarie elektryczne i elektroniczne: sterowniki, czujniki, instalacja, BMS.
3. Układ napędowy: silniki, skrzynie biegów, osprzęt jezdny.
4. Maszt, karetka i osprzęt: zużycie, deformacje, ograniczona funkcjonalność.

Najczęstsze objawy awarii hydrauliki w wózkach widłowych

Wycieki oleju, spadek siły podnoszenia i samoczynne opadanie masztu to najczęstsze sygnały, że hydraulika wózka widłowego wymaga interwencji. W przeciwieństwie do usterek elektrycznych, układ hydrauliczny daje widoczne i mierzalne objawy - spadek ciśnienia, mokre plamy pod maszyną, film olejowy na siłowniku. Szybkie rozpoznanie źródła problemu pozwala dobrać właściwą część zamienną i skrócić przestój.

Objawy awarii hydraulicznej

Objawy awarii hydraulicznej dzielą się na dwie kategorie: wyciek zewnętrzny, który zostawia widoczne ślady na obudowie i przewodach, oraz przeciek wewnętrzny, który odbiera siłę lub utrzymanie pozycji bez widocznej plamy oleju.

• Wyciek na przewodzie hydraulicznym: najpierw „pocenie się” w miejscu przetarcia, potem strużka oleju, zwykle na łuku gięcia.
• Wyciek na szybkozłączu: punktowy, na styku po podłączeniu osprzętu lub przy ruszeniu przewodem.
• Spadek siły podnoszenia: maszt pracuje wolniej pod obciążeniem. Może wskazywać na zużycie pompy hydraulicznej lub nieszczelność zaworów.
• Samoczynne opadanie masztu lub wideł: utrata utrzymania wysokości sygnalizuje zużycie uszczelnień tłoka w siłowniku.
• Nierówna reakcja na dźwignię: zacinający się suwak rozdzielacza, często wywołany zanieczyszczeniami lub zużyciem.

Awarie pompy i rozdzielacza wpływają zwykle na kilka funkcji naraz. Problemy siłownika ograniczają się do jednej sekcji masztu. Zakres objawów podpowiada, gdzie szukać przyczyny - to pierwszy filtr diagnostyczny.

Podzespoły hydrauliczne i ich typowe usterki

Każdy element układu hydraulicznego ma charakterystyczny wzorzec awarii, który pozwala go zidentyfikować jeszcze przed rozbieraniem. Znajomość tych wzorców skraca czas diagnostyki i ogranicza zbędną wymianę sprawnych części.

• Przewód hydrauliczny: elastyczny, z oplotem. Przetarcia na łukach gięcia, pęknięcia zewnętrzne, wybrzuszenia pod ciśnieniem. Wymiana profilaktyczna po przekroczeniu zalecanego okresu eksploatacji.
• Szybkozłącze: z zaworkiem. Wyciek na gwincie lub uszczelce O-ring. Wymaga kontroli przy każdym podłączeniu osprzętu.
• Uszczelniacz tłoczyska: pierścień na pręcie siłownika. Zostawia film olejowy na chromie i zbiera brud w jednym pasie. Łatwo go przeoczyć bez bliskiej inspekcji.
• Siłownik podnoszenia: duża średnica, duża siła. Traci utrzymanie wysokości, gdy uszczelnienia tłoka są zużyte i olej przepływa wewnątrz.
• Pompa hydrauliczna: serce układu. Zużycie objawia się wolniejszą pracą masztu i głośniejszą pracą samej pompy. Spadek ciśnienia na manometrze potwierdza diagnozę.
• Rozdzielacz hydrauliczny: blok zaworów sterujących. Nierówna reakcja na dźwignię, zacinanie suwaka, utrata utrzymania pozycji pod obciążeniem.

Usterkę najłatwiej przypisać, gdy objaw wskazuje na konkretne miejsce: wyciek z uszczelniacza tłoczyska widać na pręcie siłownika, wyciek ze szybkozłącza - na jego korpusie i gwincie. Choć efekt bywa podobny, wymagają różnych części zamiennych.

Pierwsze kroki przy rozwiązywaniu problemu "wózek widłowy nie chce jechać"

Czy zdarzyło się Wam kiedyś, że wózek widłowy odmówił posłuszeństwa w kluczowym momencie pracy? Wiele osób, które pracują z tym sprzętem, przynajmniej raz spotkało się z sytuacją, w której wózek widłowy nie chce jechać. Na szczęście problem ten można rozwiązać krok po kroku.

Diagnostyka wózka widłowego

• Podstawowe sprawdzenie: Czy wózek widłowy jest odpowiednio naładowany? Jeśli pracujemy na wózku elektrycznym, istnieje możliwość, że jego bateria jest rozładowana lub uszkodzona, co uniemożliwia przekazanie odpowiedniej ilości energii potrzebnej do napędu. Czy nie jest włączony hamulec postojowy?
• Podnośnik i układ hydrauliczny: Jeśli część hydrauliczna wózka widłowego działa bez zarzutu, ale maszyna nadal nie chce jechać, można wykluczyć problemy z hydrauliką jako bezpośrednią przyczynę braku ruchu.
• Skrzynia biegów i układ napędowy: Zakłócenia w działaniu tych elementów mogą uniemożliwiać poruszanie się wózków widłowych.
• Układ hamulcowy: Kiedy hamulce są niewłaściwie ustawione lub włączony jest hamulec postojowy, mogą wpłynąć na ruch wózka widłowego.
• Kody błędów: Czy są jakiekolwiek komunikaty błędów na wyświetlaczu? Jeśli tak, warto znaleźć odpowiednią książkę serwisową lub instrukcję obsługi wózka widłowego, aby zidentyfikować i odpowiednio zinterpretować kody błędów.

Jeśli problem nadal występuje, a wózek jest objęty gwarancją, warto zgłosić problem do producenta lub autoryzowanego serwisu.

Kluczowe znaczenie regularnej konserwacji i profesjonalnej diagnostyki

Koszt utrzymania wózka widłowego zależy głównie od jakości serwisu oraz częstotliwości przeglądów. Najlepszym sposobem ograniczenia ryzyka usterek jest utrzymanie pełnej historii serwisowej, planowe wymiany płynów, regularna diagnostyka sterowników oraz systematyczna kontrola masztu, rolek i łańcuchów. Wdrożenie procedur codziennej kontroli, połączonych z raportowaniem stanu technicznego przez operatorów, pozwala ograniczyć koszty napraw o 20-35%, ponieważ większość usterek rozwija się stopniowo.

Pamiętaj, że najlepszą naprawą jest ta, której nie trzeba było przeprowadzać. Regularnie kontroluj poziom i stan oleju. Utrzymuj maszynę w czystości. Nie ignoruj pierwszych objawów. Dziwne dźwięki, spowolnione działanie czy drobne „pocenie się” na przewodach to sygnały, że coś zaczyna się dziać. Stosowanie się do tych zasad i wykorzystanie wiedzy z tego poradnika sprawi, że hydraulika w Twoim wózku widłowym będzie niezawodnym i potężnym narzędziem pracy.
