W niniejszym artykule skupimy się na problemach związanych z wysoką prędkością jazdy w koparce kołowej JCB JS175W, a także na jej wyposażeniu kabiny, w tym systemie ogrzewania.
Problemy z Wysoką Prędkością Jazdy w JCB JS175W
Jeden z użytkowników zgłosił problem z wysoką prędkością jazdy w swojej koparce JCB JS175W. Po wybraniu tej prędkości i próbie jazdy, maszyna przestaje jechać po kilku metrach. Problem pojawia się nagle - odcina sterowanie pompy i przestaje reagować na pedał jazdy. Jazda jest odcinana zawsze po 7 sekundach od przełączenia na szybką jazdę, niezależnie od tego, czy maszyna stoi, czy jest w ruchu.
Zgodnie z opisem problemu, w okolicach kabiny znajduje się blok z trzema cewkami. Cewka oznaczona jako C1 odcina ciśnienie od pedału jazdy. Dyskutowana jest kwestia ciśnienia na sprzęgle II, które jest odpowiedzialne za tryb "zająca" (wysoka prędkość jazdy). Pojawia się pytanie o przyczynę odcinania sterowania pompy, jeśli problem ma podłoże elektryczne, a mimo to występuje ciśnienie na skrzyni biegów.
Podsumowanie problemu:
- Po przełączeniu na wysoką prędkość jazdy, koparka przestaje reagować na pedał po 7 sekundach.
- Następuje odcięcie sterowania pompy.
- Wskazano na potencjalny problem z cewką C1 odpowiedzialną za ciśnienie od pedału jazdy.
Specyfikacja i Wyposażenie Koparki JCB JS175W

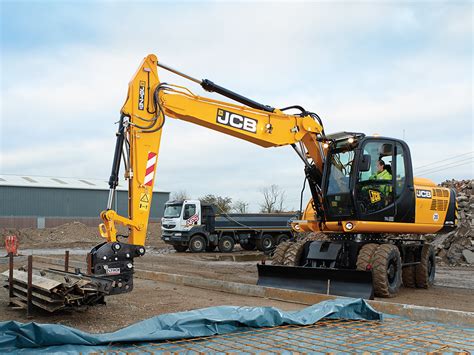

Koparka kołowa JCB JS175W, produkowana z myślą o produktywności i trwałości, oferuje zaawansowane funkcje technologiczne oraz ergonomiczną konstrukcję kabiny, mającą na celu stworzenie komfortowego środowiska pracy dla operatora. Bezpieczeństwo operatora i placu budowy jest priorytetem, dlatego maszyna wyposażona jest w liczne funkcje minimalizujące ryzyko.
Dane Techniczne i Parametry Robocze
Model JS 175W Tier III Tab Auto, oferowany przez firmę Interhandler, waży 18120 kg. Wyposażony jest w łyżkę o szerokości 1200 mm i pojemności 1,2 m³. Maszyna może pracować z ramionami o dwóch długościach:
- Ramię dłuższe (3,05 m): maksymalny zasięg na poziomie gruntu 9,195 m, maksymalna głębokość kopania 6,100 m.
- Ramię krótsze (2,70 m): zasięg na poziomie gruntu 8,850 m, głębokość kopania 5,750 m.
Wysięgnik koparkowy typu TAB ma trójczęściową konstrukcję.
Koparka porusza się z dwiema prędkościami jazdy: 14 km/h i 13 km/h. Dostępna jest również prędkość "pełzania" wynosząca 3,8 km/h. Prędkość obrotowa nadwozia to 11,3 obr./min., a zewnętrzna średnica zawracania wynosi 5,45 m.
Układ Napędowy i Hydrauliczny
W koparce JCB JS 175W pracuje czterocylindrowy silnik wysokoprężny Isuzu Tier III z turbodoładowaniem. Silnik ten generuje moc netto 128 kW (172 KM) i ma pojemność 5,193 l. Napędzane są obie osie, przy czym przednia oś jest skrętna, a koła są bliźniacze. Ważną cechą konstrukcyjną jest hydrauliczny układ przechyłu przedniej osi o kąt ±8,5°.
Podwozie wyposażono w lemiesz z tyłu oraz dwa niezależnie sterowane stabilizatory z przodu, co zapewnia stabilność podczas pracy. Dostępne są cztery tryby pracy, pozwalające na dostosowanie obrotów silnika i wydajności układu hydraulicznego do wykonywanej pracy. System AMS umożliwia wybór parametrów pracy maszyny oraz przeprowadzenie diagnostyki serwisowej.
Układ hydrauliczny jest zasilany przez dwie pompy wielotłoczkowe o łącznym przepływie 2x156 l/min oraz jedną pompę zębatą o przepływie 27 l/min, która zasila układ serwosterowania. Ciśnienie robocze w układzie hydraulicznym wynosi 343 bar. System filtrowania oleju Plexus, filtrujący zanieczyszczenia do 1,5 µm, wydłuża okres między wymianami filtrów oleju hydraulicznego do 1000 motogodzin i pozwala na wymianę oleju co 5000 motogodzin.
Kabina i Komfort Operatora
Kabina koparki JCB JS 175W została zaprojektowana z myślą o komforcie operatora. Standardowe wyposażenie obejmuje system nawiewu i wentylacji, który dostosowuje pracę do warunków panujących na zewnątrz. Dostępny jest również regulowany fotel operatora. Opcjonalnie można zainstalować klimatyzację.
W kabinie znajduje się ogrzewanie, wentylator. Dodatkowe wyposażenie może obejmować:
- Instalację niskiego przepływu do obsługi łyżki skarpowej uchylnej.
- Instalację do obsługi młota hydraulicznego.
- Pompę do paliwa.
- Dodatkowe światła robocze.
- Szeklę na ramieniu koparki.
- Trzy zawory bezpieczeństwa na wysięgniku.
- Immobiliser.
- Instalację do radia.
- Smarownicę.
Bezpieczeństwo i Elementy Obowiązkowego Wyposażenia
Kwestie bezpieczeństwa są kluczowe w eksploatacji każdej koparki. Oprócz zaawansowanych systemów bezpieczeństwa wbudowanych w maszynę, użytkownik powinien pamiętać o elementach obowiązkowego wyposażenia, które wpływają na bezpieczeństwo operatora i otoczenia.
Do obowiązkowego wyposażenia koparki należą:
- Instrukcja obsługi.
- Katalog części zamiennych.
- Trójkąt ostrzegawczy.
- Tablica wyróżniająca.
- Gaśnica.
- Lampa migowa.
- Apteczka.
Podsumowanie
Koparka JCB JS 175W to zaawansowana maszyna budowlana, która oferuje szereg rozwiązań zwiększających produktywność, trwałość i komfort pracy operatora. Problemy z wysoką prędkością jazdy, jak opisano, mogą wynikać z nieprawidłowego działania układu sterowania, potencjalnie związanego z cewkami lub ciśnieniem w układzie hydraulicznym. Właściwe diagnozowanie i rozwiązywanie tych problemów jest kluczowe dla utrzymania pełnej sprawności maszyny.
