Ciągnik Siodłowy: Ładowność 30 Ton i Optymalizacja Transportu

Waga pojazdów ciężarowych to jeden z najbardziej fundamentalnych aspektów w branży transportowej, mający bezpośredni wpływ na bezpieczeństwo, rentowność i zgodność z przepisami. Zrozumienie, ile waży tir z naczepą, stanowi fundament bezpiecznego i zgodnego z prawem transportu. Właściwa waga musi być zawsze przestrzegana, a precyzyjne określenie masy gwarantuje efektywność i chroni przed nieprzewidzianymi wydatkami. Odpowiedzialne zarządzanie wagą to priorytet dla firm transportowych.

Znaczenie Ładowności w Transporcie Drogowym

Każdy transport wymaga dokładnej kalkulacji, ponieważ niewłaściwe obciążenie wpływa na bezpieczeństwo drogowe, a co za tym idzie, na bezpieczeństwo wszystkich uczestników ruchu. Przekroczenie limitów grozi poważnymi konsekwencjami, które obejmują uszkodzenie infrastruktury i wysokie kary finansowe. Koszty operacyjne również wzrastają przy nieoptymalnym załadunku. Niewłaściwa waga zmienia dynamikę jazdy i może prowadzić do utraty kontroli nad pojazdem. Waga wpływa na zużycie paliwa oraz obciąża podzespoły pojazdu. Właściwe planowanie redukuje ryzyko i zapewnia długotrwałą eksploatację sprzętu, co jest niezmiernie ważne dla przewoźnika. Przepisy jasno określają limity, a ich łamanie jest niedopuszczalne.

Składowe Masy Zestawu Ciężarowego

Aby wiedzieć, ile waży pusty tir, należy rozważyć masę ciągnika siodłowego i naczepy. Cały zestaw ciężarowy może ważyć od 12 do 40 ton, a w niektórych przypadkach dopuszczalna masa całkowita dochodzi do 44 ton. Wiedza o tych zakresach jest niezbędna dla kierowców i spedytorów, pomagając unikać problemów i zapewniając płynność w łańcuchu dostaw.

Masa Własna Ciągnika Siodłowego

Masa własna ciągnika siodłowego, nazywana wagą "solówki", to punkt wyjścia do wszelkich obliczeń ładowności. Typowo, ciągnik siodłowy waży od 6,5 do 9 ton. Na przykład, lżejsze modele takie jak Scania P czy Volvo FM mogą ważyć około 7-8 ton, natomiast większe, bardziej wyposażone ciągniki mogą przekraczać 8 ton.

Czynniki Wpływające na Masę Ciągnika

• Model i marka: Różni producenci stosują odmienne technologie i materiały, co wpływa na finalną wagę.
• Rodzaj silnika: Większe i mocniejsze jednostki napędowe są zazwyczaj cięższe. Nowy silnik D30 zapewni w przyszłości we wszystkich ciągnikach siodłowych 4 x 2 o normalnej lub niskiej wysokości konstrukcyjnej maksymalną oszczędność dzięki niskim kosztom eksploatacji.
• Wielkość kabiny: Kabiny sypialniane, zwłaszcza te największe i najbardziej komfortowe, z dodatkowym wyposażeniem (np. lodówka, mikrofalówka), dodają sporo kilogramów do masy własnej pojazdu. Przykładowo, ciągnik siodłowy o zoptymalizowanej ładowności TGS-TS z silnikiem MAN D15 i kabiną kierowcy TN ma masę własną poniżej 6,5 ton we wszystkich wariantach mocy.
• Pojemność zbiorników paliwa: Większe zbiorniki paliwa, choć praktyczne w długich trasach, same w sobie ważą więcej, a po zatankowaniu do pełna znacząco zwiększają masę całkowitą ciągnika.
• Wyposażenie dodatkowe: Klimatyzacja postojowa czy systemy bezpieczeństwa dodają kilogramów. Taki system, jak hydrauliczny do obsługi naczep wywrotek, to dodatkowe kilkaset kilogramów. Dalsze zmniejszenie masy własnej nawet o 205 kg umożliwiają inne fabryczne opcje wyposażenia.

Masa Własna Naczepy

Masa własna naczepy tira wynosi zazwyczaj od 5 do 8 ton. To właśnie naczepa jest odpowiedzialna za przewóz ładunku, a jej masa własna ma kluczowe znaczenie dla całkowitej ładowności zestawu.

Typy Naczep i Ich Waga

• Naczepa kurtynowa ("firanka"): Standardowa naczepa kurtynowa waży około 6 ton. Jest to uniwersalne rozwiązanie do przewozu ładunków paletowych i innych towarów suchych.
• Naczepa typu mega: Może być nieco cięższa, około 6,5-7 ton, i charakteryzuje się zwiększoną wysokością wewnętrzną, osiągającą do 3 metrów.
• Chłodnia: Ze względu na izolację i agregat, może ważyć nawet 7,5-8 ton. Różnica w masie chłodni wynika z konieczności zastosowania grubych warstw izolacji termicznej oraz obecności agregatu chłodniczego.
• Naczepa typu Platforma: Przeznaczona dla ciężkich ładunków, może osiągnąć nawet 30 ton ładowności. Jest często konieczna do transportu maszyn budowlanych.
• Naczepa typu "wanna": Używana do transportu piasku, żwiru czy zboża. Jej kształt ułatwia załadunek i rozładunek, a pojemność może wynosić od 20 do 35 m³.

Ukryte Kilogramy: Paliwo, Kierowca i Wyposażenie

Wiele elementów, choć nie są ładunkiem, wlicza się do całkowitej masy zestawu i potrafi znacząco zmniejszyć realną ładowność:

• Waga paliwa: 1 litr oleju napędowego waży około 0,85 kg. Jeśli ciągnik ma zbiorniki o pojemności 1000 litrów, to samo paliwo waży około 850 kg.
• Waga kierowcy: Kierowca również waży.
• Wyposażenie osobiste kierowcy: Bagaż, prowiant, woda, a także wyposażenie kabiny (np. mikrofalówka, dodatkowe łóżko).

Sumując te "ukryte kilogramy", łatwo zauważyć, że mogą one wynieść nawet ponad tonę, co bezpośrednio zmniejsza dostępną ładowność.

Kluczowe Regulacje Prawne Dotyczące Masy i Wymiarów

Wiedza o masie własnej ciągnika i naczepy to tylko połowa sukcesu. Równie ważne są przepisy regulujące Dopuszczalną Masę Całkowitą (DMC) i wymiary zestawu, które wyznaczają górną granicę i zapewniają bezpieczeństwo oraz zgodność z prawem. Dyrektywa 96/53/WE określa kluczowe normy dla całej Europy, a krajowe przepisy, takie jak Prawo o ruchu drogowym, uszczegóławiają te zasady.

Dopuszczalna Masa Całkowita (DMC)

DMC to maksymalna masa pojazdu lub zestawu pojazdów wraz z ładunkiem, paliwem, kierowcą i pasażerami, dopuszczona do ruchu drogowego. Dla najpopularniejszego w Polsce i Europie zestawu 5-osiowego (2-osiowy ciągnik siodłowy i 3-osiowa naczepa), standardowy limit DMC wynosi 40 ton. Jest to uniwersalna zasada, której przestrzeganie jest bezwzględnie wymagane.

Wyjątki od Reguły: Kiedy DMC Może Wynosić 42 lub 44 Tony?

Istnieją pewne wyjątki, które pozwalają na przewóz cięższych ładunków, głównie w transporcie intermodalnym, czyli przewozie kontenerów. DMC może zostać zwiększone do 42 ton (dla pojazdu 2-osiowego) lub 44 ton (dla pojazdu 3-osiowego). Te wyższe limity mają na celu wspieranie ekologicznych form transportu, takich jak kolejowy czy morski. Ważne jest jednak, aby zawsze sprawdzić lokalne przepisy i upewnić się, że dany transport kwalifikuje się do tych wyjątków.

Dopuszczalne Naciski na Osie

Oprócz całkowitej masy zestawu, niezwykle istotne są również przepisy dotyczące maksymalnego nacisku na poszczególne osie pojazdu. W Polsce, dla pojedynczej osi napędowej, maksymalny dopuszczalny nacisk wynosi do 11,5 tony na autostradach i drogach szybkiego ruchu. Na niektórych drogach krajowych limit to 10 ton, a drogi lokalne często ograniczają nacisk do 8 ton. Przepisy te są bardzo restrykcyjne i są skrupulatnie kontrolowane przez służby, takie jak Inspekcja Transportu Drogowego (ITD). Nierównomierne rozłożenie ładunku, które powoduje przekroczenie nacisku na jedną z osi, może skutkować nałożeniem wysokiej kary. Kierowca musi rozprowadzić ładunek równomiernie, aby uniknąć problemów.

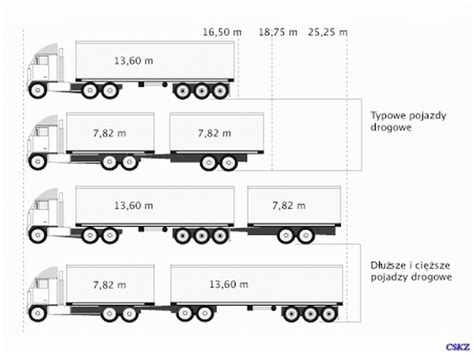

Wymiary Zestawu Ciężarowego

Zrozumienie, ile metrów ma tir z naczepą, jest kluczowe dla każdego przewoźnika. Standardowa długość całego zestawu ciężarowego wynosi 16,5 metra. Sama naczepa ma zazwyczaj 13,6 metra długości. Szerokość standardowego tira to 2,55 metra (wyjątkiem są pojazdy z izotermą, które mogą mieć 2,60 metra szerokości). Maksymalna wysokość pojazdu ciężarowego to 4 metry. Te ograniczenia zapewniają bezpieczeństwo na drodze, umożliwiają swobodne manewrowanie pojazdem i chronią infrastrukturę drogową, taką jak wiadukty czy tunele. Nieprzestrzeganie dopuszczalnych wymiarów może skutkować mandatem, zatrzymaniem pojazdu, a nawet uszkodzeniem infrastruktury drogowej.

Specyficzne Wymiary Naczep

• Naczepa typu mega: Ma długość 13,6 metra, szerokość 2,45 metra i zwiększoną wysokość wewnętrzną do 3 metrów, idealna do przewozu ładunków przestrzennych.
• Naczepy chłodnie: Ich długość wewnętrzna to zazwyczaj 13,31-13,40 metra, a wysokość wewnętrzna wynosi 2,6-2,65 metra. Izolacja i agregat zmniejszają przestrzeń ładunkową.
• Naczepy firankowe i plandekowe: Mają elastyczne ściany boczne, ułatwiające załadunek i rozładunek. Ich standardowe wymiary to 13,6 metra długości i 2,75 metra wysokości wewnętrznej.
• Naczepa typu "wanna": Używane do transportu materiałów sypkich. Pojemność może wynosić od 20 do 35 m³.

Transport Ponadgabarytowy

Transport ponadgabarytowy pozwala na większe gabaryty, ale wymaga specjalnych zezwoleń. Ładunek może wystawać poza obrys pojazdu: z tyłu maksymalnie 2 metry, z przodu do 0,5 metra, a z boku nie może przekraczać 23 cm z każdej strony. Całkowita szerokość wraz z ładunkiem nie może być większa niż 2,55 m. Wyjątkiem jest transport drewna długiego, gdzie ładunek może wystawać do 5 metrów z tyłu, co wymaga użycia specjalistycznych przyczep kłonicowych. Zezwolenia wydają właściwe organy administracji drogowej, a ich uzyskanie jest obowiązkowe.

Obliczanie i Optymalizacja Ładowności

Ładowność to najważniejszy parametr dla każdego przewoźnika. Decyduje ona o tym, ile towaru można legalnie i bezpiecznie zabrać w trasę. Obliczanie ładowności nie jest skomplikowane, ale wymaga uwzględnienia wszystkich "ukrytych" kilogramów.

Prosty Wzór na Maksymalną Wagę Towaru

Podstawowy wzór na obliczenie maksymalnej ładowności zestawu jest prosty i intuicyjny:

Ładowność = DMC - (masa własna ciągnika + masa własna naczepy + waga paliwa + waga kierowcy i wyposażenia)

Pamiętajmy, że DMC to zazwyczaj 40 000 kg, ale w wyjątkowych sytuacjach może być wyższe. Zawsze bazujemy na rzeczywistych danych z dowodów rejestracyjnych pojazdów oraz na szacunkach dotyczących paliwa i kierowcy.

Przykłady Ciągników i Naczep dla Dużej Ładowności

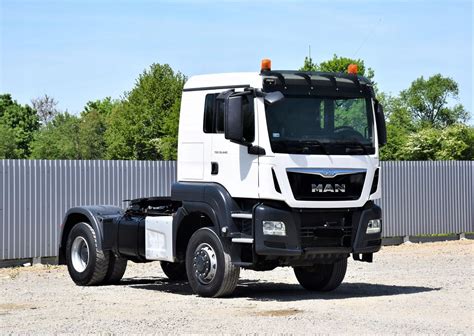

MAN TGS to najwyższa wydajność i komfort w transporcie. Dzięki wydajnym i oszczędzającym paliwo silnikom wspiera ekonomiczną eksploatację i niezawodność. Poszczególne elementy są zaprojektowane jako konstrukcje lekkie, co oznacza lepsze wykorzystanie dopuszczalnej masy dodatkowej. MAN TGS-TS z kabiną kierowcy TN zawiera wszystko, co jest niezbędne do zastosowań specjalnych z dużą ładownością w krajowym ruchu dalekobieżnym i ciężkim ruchu dystrybucyjnym.

W transporcie balastu dźwigowego po ciasnych, włoskich uliczkach, gdzie wymagana jest doskonała zwrotność i bardzo wysoka ładowność, zastosowano ciągnik siodłowy DAF XFC (terenowa odmiana XF) połączony z bardzo krótką naczepą o długości zaledwie 7,3 metra. Na ciągniku, między siodłem a kabiną, umieszczono żuraw hydrauliczny włoskiej marki Bonfiglioli, a uzupełnieniem konfiguracji jest zmienny układ sterowania kołami w naczepie, oparty na systemie elektrohydraulicznym i sterowany zdalnym pilotem radiowym, co pozwala na zawężanie promienia skrętu.

Dwuosiowa naczepa niskopodwoziowa jest zwykle używana do transportu ciężkich pojazdów, takich jak ciągniki, autobusy, pojazdy specjalne, maszyny górnicze, leśne i inżynieryjne (koparki, spychacze, ładowarki, układarki, dźwigi) oraz inne ciężkie towary. Ma niższy środek ciężkości, co zapewnia lepszą stabilność i bezpieczeństwo. Takie naczepy przyjmują krajową standardową stal manganową, stal tytanową 500 mm w połączeniu z nowoczesnym automatycznym procesem spawania. Dostępne są w typach z płaską płytą, belki wklęsłej i z odsłoniętą oponą. Ich podłużna belka przyjmuje typ prosty lub typ "gęsiej szyi", a rama to drabina o wysokiej wytrzymałości. Dwuosiową naczepę niskopodwoziową można również dostosować, aby miała 3, 4 osie i więcej, a jej ładunek może wynosić od 30 ton do 120 ton.

Technologie Wspierające Optymalizację

Producenci pojazdów ciężarowych i naczep inwestują w rozwój technologii, które pozwalają na redukcję masy własnej bez kompromisów w kwestii wytrzymałości i bezpieczeństwa. Każdy zaoszczędzony kilogram masy własnej to kilogram, który można przeznaczyć na ładunek, zwiększając tym samym rentowność przewozu.

• Lekkie komponenty i zoptymalizowane konstrukcje: Nowoczesne naczepy są projektowane tak, aby każdy element był jak najlżejszy, jednocześnie zachowując wymaganą wytrzymałość. Stosuje się np. lżejsze stopy aluminium.
• Nowoczesne silniki i układy napędowe: Wydajne silniki MAN (np. D30) i skrzynie biegów (np. MAN TipMatic 14) w połączeniu z jednostką napędową D30 generują większą moc niż wcześniej, dzięki czemu pomagają oszczędzać paliwo. System przełączający, sterowany oprogramowaniem, samoczynnie ustala optymalną strategię ruszania i zmiany biegów.
• Aerodynamika: Im lepiej wiatr opływa pojazd, tym mniej paliwa zużywa się podczas jazdy. Nowe boczne osłony ramy w dynamicznej stylistyce poprawiają aerodynamikę.
• Systemy wspomagające kierowcę: Ekskluzywne programy jazdy MAN TipMatic poprawiają wydajność. MAN Now umożliwia elastyczne korzystanie z programów jazdy. Predykcyjny tempomat (I-See, PPC) oraz systemy takie jak asystent kontroli stabilności (ESP) i asystent utrzymania pasa ruchu również przyczyniają się do efektywności i bezpieczeństwa.
• Komfort kierowcy: Ergonomiczne miejsce pracy kierowcy oferuje maksymalny komfort. W kabinie MAN TGS dostępne są fotele o trzech poziomach komfortu (Progressive, Dynamic, Robust) z szerokim zakresem regulacji. Kabiny wyposażone są w leżanki o różnych wymiarach, z możliwością wyboru materaca. Nowoczesne układy klimatyzacji (np. I-ParkCool) pozwalają kontrolować temperaturę w kabinie bez konieczności uruchamiania silnika, co zwiększa komfort noclegu i wydajność kierowcy.
• Nowoczesne technologie zarządzania masą: Systemy telematyczne monitorują wagę w czasie rzeczywistym, oprogramowanie do planowania ładunków optymalizuje ich rozkład, a wagi osiowe zapewniają precyzyjne pomiary.

Konsekwencje Przeładowania i Jak Ich Unikać

Jazda z przeładowanym zestawem to jedna z najgorszych decyzji. Konsekwencje są wielowymiarowe i dotyczą zarówno aspektów finansowych, prawnych, jak i przede wszystkim bezpieczeństwa na drodze.

Zagrożenia Bezpieczeństwa

Przeciążony zestaw jest po prostu niebezpieczny na drodze. Niewłaściwa waga zmienia dynamikę jazdy i może prowadzić do utraty kontroli. Przeciążony zestaw charakteryzuje się:

• Wydłużoną drogą hamowania: Cięższy pojazd potrzebuje znacznie więcej czasu i miejsca, aby się zatrzymać.
• Zmniejszoną stabilnością pojazdu: Jest mniej stabilny, zwłaszcza na zakrętach, podczas silnego wiatru czy w przypadku nagłych manewrów. Prawidłowy rozkład masy ładunku jest kluczowy dla stabilności pojazdu.
• Szybszym zużyciem komponentów: Nadmierna masa obciąża wszystkie elementy pojazdu - opony, zawieszenie, układ hamulcowy, silnik, skrzynię biegów.

Kary i Straty Finansowe

W Polsce kary za przekroczenie Dopuszczalnej Masy Całkowitej są bardzo dotkliwe. Inspekcja Transportu Drogowego (ITD) oraz Policja mają uprawnienia do kontroli wagowej. Odpowiedzialność finansowa spoczywa nie tylko na kierowcy, ale również na przewoźniku, a w niektórych przypadkach także na załadowcy. W przypadku stwierdzenia znacznego przekroczenia DMC, służby kontrolne mają prawo zatrzymać pojazd. Oznacza to, że ciężarówka nie może kontynuować jazdy, dopóki nadmiar towaru nie zostanie przeładowany na inny pojazd lub rozładowany. Taka sytuacja generuje dodatkowe koszty związane z przestojem, koniecznością wynajęcia innego środka transportu, a także opóźnieniami w dostawie, co może skutkować stratami wizerunkowymi i roszczeniami ze strony klienta. W skrajnych przypadkach, gdy przeładowanie jest ekstremalnie duże i stwarza bezpośrednie zagrożenie dla bezpieczeństwa, pojazd może zostać nawet odholowany na koszt właściciela.
