Opryskiwacze polowe rękawowe z pomocniczym strumieniem powietrza

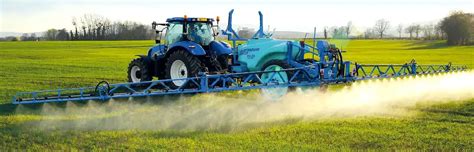

Wspomaganie powietrzne w polowych opryskiwaczach rękawowych to innowacyjna technologia, która rewolucjonizuje skuteczność i precyzję zabiegów ochrony roślin. Polega ona na wytworzeniu kurtyny powietrznej emitowanej przez specjalnie zaprojektowany rękaw wypełniony powietrzem dostarczanym przez wentylator. Kurtyna ta ma za zadanie zmniejszyć dryf kropel, z którymi współpracuje, najczęściej tych drobnych i podatnych na znoszenie. Dzięki temu możliwe jest prowadzenie prac opryskowych nawet przy wyższych prędkościach wiatru na polu, co znacząco wydłuża "okienka pogodowe" sprzyjające zabiegom.

System rękawowy, na skutek znacznych prędkości powietrza emitowanego wzdłuż belki, powoduje turbulencje roślin, co jednocześnie poprawia dystrybucję cieczy roboczej, jej penetrację i pokrycie, szczególnie w gęstych, ulistnionych uprawach. Efektem jest lepsze pokrycie roślin cieczą roboczą i zwiększona skuteczność zabiegu.

Zalety i korzyści ze stosowania rękawa powietrznego

Stosowanie opryskiwacza wyposażonego w pomocniczy strumień powietrzny generuje wiele korzyści:

• Poprawa jakości pokrycia: Strumień powietrza wdmuchuje ciecz roboczą w głąb łanu, zwiększając skuteczność zabiegu i gwarantując bardziej równomierne pokrycie całej powierzchni roślin, w tym dolnej strony liści.
• Zmniejszenie dryfu i rozciągnięcie okienek pogodowych: Strumień powietrza przeciwdziała znoszeniu cieczy roboczej, co pozwala na przeprowadzenie oprysku przy nieco większym wietrze, nawet do 6-8 m/s, co znacząco wydłuża czas, w którym można wykonywać zabiegi. Można zredukować znoszenie cieczy roboczej nawet o 90%.
• Zwiększenie wydajności oprysku: Znane są gospodarstwa, gdzie rolnicy, stosując opryskiwacze z pomocniczym rękawem powietrznym, byli w stanie zredukować dawkę cieczy roboczej do 90 l/ha bez utraty skuteczności zabiegu, co świadczy o znaczącym zwiększeniu wydajności.
• Optymalizacja zabiegów nocnych: System podświetlania strugi cieczy oświetleniem LED sprawia, że zabieg w nocy jest bezpieczniejszy i często w ogóle możliwy, ze względu na zazwyczaj mniejszy wiatr, wyższą wilgotność względną powietrza, niższą temperaturę powietrza oraz zakończenie oblotu pszczół. Dodatkowe mocniejsze oświetlenie na krańcach belki pozwala w porę dostrzec ewentualne przeszkody.

Wyzwania i rozwiązania konstrukcyjne belek opryskiwaczy

Eliminacja samooprysku i regulacja magistrali cieczowej

Wybierając opryskiwacz, należy unikać tych, których sekcje robocze w części centralnej znajdują się zbyt blisko ramy opryskiwacza. Jest to szczególnie problematyczne w przypadku coraz powszechniejszych rozpylaczy dwustrumieniowych, a także rozpylaczy wielootworowych oraz wachlarzowych do płynnych doglebowych roztworów saletrzano-mocznikowych (RSM), które kierują strumień do tyłu, a elementy konstrukcyjne belki mogą stanowić przeszkodę. Aby uniknąć tego problemu lub konieczności stosowania dodatkowego wyposażenia w postaci przedłużaczy, warto wybrać belki, gdzie magistrala cieczowa ma możliwość regulacji położenia w pionie w stosunku do konstrukcji belki nośnej. Regulacja ta jest również istotna dla korekty położenia magistrali cieczowej w stosunku do ramy belki, w celu wyrównania odległości poszczególnych rozpylaczy od powierzchni docelowej. Różnica ta nie powinna przekraczać 10 cm lub 0,5% szerokości roboczej belki.

Materiały konstrukcyjne i sztywność belek

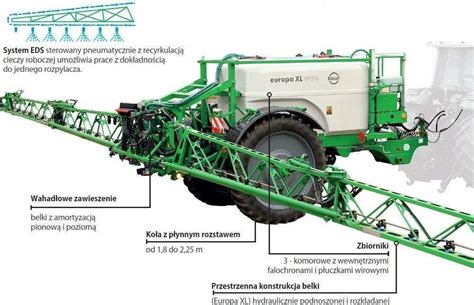

Belki o dużych szerokościach roboczych stanowią wyzwanie dla konstruktorów. Muszą być one sztywne, stabilne, a jednocześnie lekkie. Często do ich produkcji wykorzystuje się stopy aluminiowe (całe belki lub sekcje zewnętrzne), a ostatnio także mocne i lekkie włókna węglowe (karbon). Materiał kompozytowy z włókien węglowych okazał się dobrym substytutem metalu, pozwalając na konstruowanie belek lżejszych bądź powiększanie ich szerokości roboczych bez zwiększania ciężaru. Mocniejszy materiał, dający belce niską bezwładność, pozwala na jazdę opryskiwacza z prędkością do 28 km/h. Istotnym elementem jest również opracowany zestaw naprawczy, umożliwiający szybką naprawę i przywrócenie wytrzymałości.

Zastosowanie w różnych fazach rozwoju upraw

Zabiegi opryskiwania wykonywane w początkowych fazach rozwoju upraw powinny być realizowane ze zredukowaną wartością pomocniczego strumienia powietrza. Jest to spowodowane zjawiskiem wtórnego znoszenia odbitej od powierzchni opryskiwanej cieczy roboczej umieszczonej w strumieniu powietrza. W takich sytuacjach zasadny jest wybór rozpylaczy średnio- lub nawet grubo-kroplistych, przy jednoczesnym ograniczeniu lub wyłączeniu wspomagania powietrznego.

Innowacyjne systemy rękawowe

Dual-Air-System firmy Dammann

Interesującym rozwiązaniem jest system Dual-Air-System zaproponowany przez firmę Dammann. Jest to jeden z przykładów innowacyjnych technologii stosowanych w opryskiwaczach rękawowych.

System Danfoil z rozpylaczami pneumatycznymi

Koncepcja proponowana przez firmę Danfoil polega na wyposażeniu belki w sztywny rękaw, który stanowi rura, w której zamontowano rozpylacze pneumatyczne typu Eurofoil. Rura ta rozprowadza strumień powietrza, stanowiąc równocześnie konstrukcję nośną. Belka ta nie posiada klasycznej armatury cieczowej z rozpylaczami hydraulicznymi. Wytwarzanie kropel jest uzależnione od dostarczenia powietrza - im większa prędkość i objętość powietrza, tym drobniejsze krople. System ten charakteryzuje się bardzo dobrą penetracją bujnych, gęstych upraw. Wadą jest brak możliwości oprysku konwencjonalnego, co uniemożliwia między innymi stosowanie płynnych nawozów doglebowych typu RSM (roztwór saletrzano-mocznikowy). We wczesnych stadiach wegetacji, gdzie wielkość strumienia powietrznego jest ograniczona zjawiskiem odbicia, wytwarzanie grubszych kropel nie sprzyja dobremu pokryciu, jeżeli stosujemy niskie, możliwe w tej technice (30-60 l/ha) dawki cieczy roboczej. Zaletą tej metody jest także stosunkowo niskie zużycie powietrza w porównaniu z innymi systemami ze wspomaganiem powietrznym.

Technologia Bargam AirAssist

Marka Bargam oferuje system AirAssist, który jest z powodzeniem stosowany na całym świecie. Prędkość powietrza w tym systemie, zwykle osiągająca 30-32 m/s, przyczynia się do otwarcia struktury plonu, zapewniając lepszą penetrację i dystrybucję cieczy roboczej, nawet w gęstych i wysokich uprawach. Wszystkie opryskiwacze Bargam AirAssist są standardowo wyposażone we własny zbiornik oleju, pompę napędzaną przez WOM oraz chłodnicę oleju.

Rozpylacze o szerokim zakresie wydatków

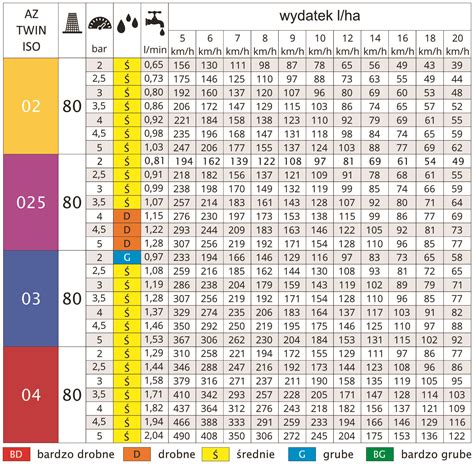

Potrzeba realizacji różnych wielkości dawek cieczy roboczej na hektar zrodziła konieczność opracowania rozpylaczy o szerokich zakresach wydatków jednostkowych. W przypadku zróżnicowanych w szerokim zakresie dawek aplikacyjnych, a także przy potrzebie zmian prędkości roboczych, proponowane są obecnie rozpylacze o szerokim zakresie wydatków do płynnych nawozów doglebowych typu RSM.

Rozpylacz kołpakowy z elastyczną kryzą (TeeJet)

Firma TeeJet proponuje kołpakowy rozpylacz wielootworowy z elastyczną kryzą ze specjalnej gumy. Kryza ta, pod wpływem wzrostu ciśnienia roboczego, powiększa swój otwór, zwiększając wartość przepływu dodatkowo w stosunku do wzrostu przepływu będącego skutkiem wzrostu ciśnienia, jak w każdym rozpylaczu hydraulicznym. W rezultacie możliwe jest realizowanie bardzo szerokiego zakresu dawek dla jednego typorozmiaru rozpylacza. Jeden rozpylacz tego typu VR jest w stanie zastąpić trzy rozmiary tradycyjnych rozpylaczy ze sztywną kryzą.

Rozpylacz z metalowym mechanizmem sprężynowym (LECHLER)

W ostatnim czasie firma LECHLER zaproponowała inne innowacyjne rozwiązanie, polegające na zastosowaniu metalowego mechanizmu sprężynowego zamiast tradycyjnej sztywnej kryzy. Mechanizm ten pod wpływem wzrostu ciśnienia zwiększa wielkość otworu dozującego. W zdecydowanej większości przypadków wystarczą dwa typy takich rozpylaczy.

Strategia "dwóch rozpylaczy"

Zgodnie z proponowaną obecnie "strategią dwóch rozpylaczy", podstawowym rozpylaczem staje się eżektorowy rozpylacz dwustrumieniowy symetryczny lub jeszcze lepiej dwustrumieniowy totalnie asymetryczny, zwłaszcza przy wyższych prędkościach jazdy. Drugim uzupełniającym rozpylaczem byłby jednostrumieniowy rozpylacz eżektorowy. Rozpylaczem dwustrumieniowym wykonuje się zdecydowaną większość zabiegów. Nie nadaje się on do aplikacji roztworów saletrzano-mocznikowych, ale do płynnych nawozów dolistnych jest doskonały.

Opryskiwacze polowe z rękawem powietrznym w ofercie producentów

Firma Bury Maszyny Rolnicze

Firma Bury Maszyny Rolnicze oferuje szereg specjalistycznych opryskiwaczy z pomocniczym strumieniem powietrza, w tym modele z rękawem powietrznym oraz dyfuzorowe, przeznaczone do oprysków rzędowych. Rozwiązanie w postaci rękawa pomocniczego można zintegrować z większością opryskiwaczy wyposażonych w belkę polową. Taka konfiguracja jest atrakcyjną alternatywą dla opryskiwaczy pasowych dla części plantatorów truskawek, którzy stosują również inne metody uprawy.

Oferta opryskiwaczy Bury

• Opryskiwacze polowe przyczepiane z serii PELIKAN: dostępne w wariantach o pojemności od 1000 do 6000 litrów, z szerokością roboczą od 12 do 36 metrów i rękawem powietrznym o zasięgu od 12 do 24 metrów.
• Specjalistyczny opryskiwacz PELIKAN MULTISYSTEM: o pojemności 1000-2000 litrów, przeznaczony do wykonywania zabiegów ochrony roślin w gospodarstwach specjalizujących się w niszowych uprawach.

Innowacyjna konstrukcja przystawki w opryskiwaczach sadowniczych

Firma Bury Maszyny Rolnicze wprowadziła również innowacyjny model sadowniczych opryskiwaczy "Wulkan" MaxFlow w wersji E, charakteryzujący się nowatorską konstrukcją przystawki opryskowej. W tradycyjnych rozwiązaniach strumień powietrza pompowany przez wentylator napotyka ścianę, co prowadzi do zawirowań i utraty energii przed skierowaniem powietrza w górę przystawki. W nowej konstrukcji zastosowano przystawkę w kształcie dużego kolana, która umożliwia łagodne przepływanie powietrza ku górze i płynną zmianę kierunku strumienia z poziomego na pionowy.

Firma KFMR Krukowiak

KFMR Krukowiak oferuje możliwość doposażenia aż czterech swoich modeli opryskiwaczy w rękaw powietrzny: model zawieszany - Heros, modele ciągane - Apollo oraz Goliat, a także samojezdny - Herkules. Średniorocznie maksymalnie 10% maszyn z serii Goliat jest doposażana w pomocniczy rękaw powietrzny.

Budowa i działanie rękawa powietrznego w opryskiwaczach Krukowiak

Za pompą opryskiwacza znajduje się multiplikator, czyli urządzenie zwiększające obroty na WOM, które w dalszej kolejności przenosi napęd na pompę hydrauliczną. Pompa hydrauliczna napędza silnik hydrauliczny umiejscowiony na wirniku od rękawa. Obroty turbiny, a więc wydajność układu, regulowane są poprzez przepływ oleju. Powietrze sprężone do odpowiedniego ciśnienia jest rozprowadzane rękawem na całej szerokości belki polowej. Sam rękaw to tkanina pokryta tworzywem, co pozwala na jego naprawę poprzez zaklejenie nieszczelności łatą, podobnie jak w przypadku plandek.

Koszt rękawa powietrznego w opryskiwaczach Krukowiak

Cena opryskiwacza z rękawem powietrznym jest wyższa. Dla porównania, model Goliat ze zbiornikiem o pojemności 2500 l i stalową belką o szerokości 21 m kosztuje wyjściowo 150 tys. zł netto. Doposażenie go w pomocniczy strumień powietrzny znacząco zwiększa cenę, ponieważ w pakiecie „dorzucane” jest bogatsze wyposażenie, takie jak: belka aluminiowa, oś amortyzowana pneumatycznie, zmienna geometria ramion belki, czy własny układ hydrauliczny. Finalnie tak skonfigurowany opryskiwacz z rękawem powietrznym katalogowo kosztuje około 240 tys. zł netto.
