Transformacja samochodu osobowego w mini ciągnik rolniczy, zwany popularnie SAM-em (Samochód Samodzielny), to ambitny projekt, który wymaga wiedzy technicznej, kreatywności i dostępu do odpowiednich części. Proces ten jest często podejmowany przez osoby z pasją do mechaniki, które chcą stworzyć unikalną maszynę rolniczą dostosowaną do ich specyficznych potrzeb.
Wstępne rozważania i wybór pojazdu bazowego
Zamiar przekształcenia Citroena Saxo 1.1i w mini ciągnik z możliwością podczepienia małego pługa jest dobrym przykładem takiego przedsięwzięcia. W dyskusjach na ten temat często pojawiają się pytania o konieczność zastosowania dodatkowych części i ogólną wykonalność projektu. Istotne jest, aby na początkowym etapie dokładnie zaplanować konstrukcję i zgromadzić niezbędne elementy.
Wybór i modyfikacja zespołu napędowego
Użycie zespołu napędowego od osobówki wymaga zastosowania przekładni redukcyjnej, ponieważ silniki samochodowe mają zazwyczaj zbyt wysokie obroty i za niski moment obrotowy do prac polowych. Bez takiej przekładni ciągnik będzie miał zbyt wysoką prędkość maksymalną (rzędu 200 km/h) i zbyt mały moment obrotowy do efektywnej pracy z pługiem. Istnieją dwie główne koncepcje montażu zespołu napędowego:
- Obrócenie zespołu napędowego o 90°: Zamiast półosi można wyprowadzić wały napędowe (przedni i tylny) i zastosować mosty od małego pojazdu 4x4 (np. Suzuki Samurai). Dyferencjał w skrzyni od osobówki będzie pełnił funkcję międzyosiowego, a przełożenie redukcyjne znajdzie się w przekładniach głównych mostów (np. 1:4-1:5). Taka konfiguracja pozwoli osiągnąć prędkość maksymalną w granicach 40 km/h i przyzwoity moment obrotowy. Zespół napędowy montuje się wtedy z silnikiem wzdłuż, a nie w poprzek, jak w samochodzie osobowym.
- Zablokowanie mechanizmu różnicowego: W przypadku napędu na jedną oś konieczne jest zablokowanie (np. zaspawanie) dyferencjału w skrzyni biegów. W przeciwnym razie wał napędowy będzie stał w miejscu, a napęd drugiej półosi będzie kręcił się dwukrotnie szybciej niż obudowa dyfra.
Przykładem skutecznego rozwiązania jest wykorzystanie silnika i skrzyni od Fiata 126p (Malucha), z zablokowanym mechanizmem różnicowym w skrzyni i tylnym mostem, który akurat wpadł w ręce. W takim przypadku koła od Stara 66 (o średnicy metra) mogą zapewnić odpowiednią trakcję. Takie rozwiązanie pozwala na osiągnięcie 4x3 biegów do przodu i 4 biegów do tyłu. Słabym punktem mogą być silnik i przeguby, ale jest to dobry punkt wyjścia.
Mosty napędowe i napęd 4x4
Samochody przednionapędowe, takie jak Citroen Saxo, nie posiadają sztywnych mostów. W związku z tym należy je dokupić. Dla ciągnika z napędem na tylną oś wystarczy jeden tylny most. W przypadku napędu 4x4 potrzebne są dwa mosty (przedni ze zwrotnicami), najlepiej z jednego auta, aby uniknąć problemów z różnymi przełożeniami końcowymi. Ważne jest również, aby rozmiar kół na obu osiach był taki sam. Mosty powinny być możliwie wąskie, aby uniknąć konieczności skracania pochw i półosi, co jest pracochłonne, lub stworzenia zbyt szerokiego ciągnika.
Ciekawą alternatywą jest konstrukcja ciągnika łamanego wpół, co eliminuje potrzebę rozłączania napędu przy skręcie, ponieważ koła przedniej i tylnej osi pokonują tę samą drogę. W takim rozwiązaniu, aby uzyskać sensowny promień skrętu, można zastosować przegub dwukrzyżakowy między przednim przegubem przedniego wału a mostem lub wykorzystać dłuższą półoś od Saxo jako wał napędowy.

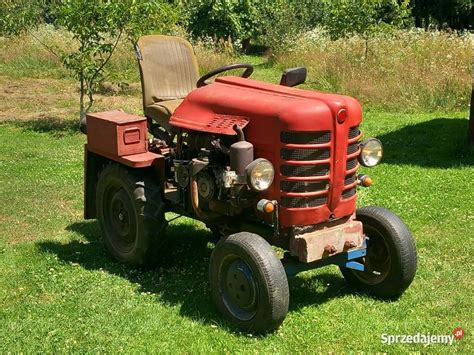

traktor sam VW modernizacja
Rama i podwozie
Nadwozie samochodu osobowego jest zazwyczaj zbyt delikatne, aby pełnić funkcję ramy nośnej dla ciągnika. Dlatego konieczne jest wykonanie solidnej ramy od podstaw, najczęściej z profili stalowych. Stalowe profile, takie jak I-beamy czy rury prostokątne, są idealne do stworzenia wytrzymałej konstrukcji. Należy zadbać o odpowiednie techniki spawania lub łączenia elementów, aby zapewnić trwałość.
W przypadku napędu na tylną oś, przednia oś może być wykonana z jakiejkolwiek belki ze zwrotnicami. Dla napędu 4x4 potrzebny jest przedni most skrętny z wbudowanymi zwrotnicami.
Przykładem skutecznej modyfikacji jest wykorzystanie skróconej i zmodyfikowanej osi od Tarpana jako osi przedniej, co pozwala na hamowanie na wszystkie 4 koła - niezwykle istotne przy pracy z ładowaczem czołowym.
Układ kierowniczy i hydrauliczny
Dostosowanie układu kierowniczego jest kluczowe dla manewrowości ciągnika. Można wykorzystać przekładnię kierowniczą, maglownicę lub trapez, w zależności od preferencji i dostępnych części. Przykładowo, przekładnia kierownicza z Saxo może być odpowiednia dla ciągnika z napędem na tylną oś. Dla 4x4 potrzebna będzie przekładnia dopasowana do przedniego mostu skrętnego.
Ważne jest, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą. Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację.
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora. Dostępne są systemy hydrauliczne otwarte i zamknięte. Otwarte są prostsze w instalacji, zamknięte oferują lepszą wydajność. Należy dobrać odpowiednie węże, zawory i siłowniki, a wszystkie połączenia muszą być szczelne.
Przykładowe realizacje i doświadczenia
Wiele osób z powodzeniem buduje ciągniki SAM, wykorzystując różnorodne części. Jednym z przykładów jest konstrukcja z silnikiem i skrzynią od Golfa 2, ustawionymi wzdłuż, z jedną półosią na przód i drugą na tył, mostem od Fiata z tyłu i zawieszeniem od Syrenki z przodu. Taka maszyna osiąga prędkość około 45 km/h. Należy pamiętać o blokadzie dyferencjału w skrzyni, aby zapobiec obciążeniu tylko jednego koła.
Inny przykład to ciągnik Damiana Kujawy, inspirowany niemieckim traktorem UT082, bazujący na samodzielnie wykonanych częściach i elementach z odzysku. Rama została wykonana z grubej, giętej i spawanej blachy. Jednostka napędowa to 4-cylindrowy silnik wysokoprężny o pojemności 1,8 litra z Forda Escorta, o mocy około 60 KM. Silnik współpracuje ze skrzynią biegów z Opla Omegi, która wstępnie redukuje obroty, a napęd jest przekazywany do tylnego mostu z wózka widłowego, wyposażonego w 2 zakresy prędkości i rewers. Ta kombinacja daje łącznie 12 przełożeń do przodu i 12 do tyłu. Ciągnik ten rozpędza się do około 20 km/h i jest wykorzystywany do pracy z ładowaczem czołowym o udźwigu 350 kg oraz tylnym TUZ-em bazującym na podzespołach z Ursusa C-360.
Aspekty prawne i bezpieczeństwa
Budowa i użytkowanie ciągnika SAM wiąże się z pewnymi aspektami prawnymi i wymogami bezpieczeństwa. Ważne jest, aby konstrukcja była solidna i bezpieczna dla operatora oraz otoczenia. W Polsce pojazdy specjalne, takie jak ciągniki, mogą korzystać z ulg finansowych, np. nie płacić podatku od środków transportu i mieć niższe stawki OC. Należy jednak pamiętać, że pojazd specjalny nie może służyć do celów czysto transportowych.
Przepisy dotyczące homologacji i rejestracji takich pojazdów są złożone i często budzą wiele wątpliwości. Próby nielegalnych przeróbek samochodów na pojazdy specjalne w celu uniknięcia opłat mogą prowadzić do poważnych konsekwencji prawnych, takich jak zatrzymanie dowodu rejestracyjnego i sprawy sądowe.
Warto czy nie warto?
Decyzja o budowie własnego ciągnika SAM jest kwestią indywidualną. Z jednej strony, jest to projekt, który wymaga znacznych nakładów czasu, pracy i często improwizacji z dostępnych części. Z drugiej strony, dla wielu pasjonatów mechaniki jest to źródło ogromnej satysfakcji i możliwość stworzenia maszyny idealnie dopasowanej do ich potrzeb. Na rynku dostępne są gotowe ciągniki dla małych i średnich gospodarstw, oferujące moce rzędu 40-60 KM i kompaktowe rozmiary. Jednak dla tych, dla których majsterkowanie jest pasją, budowa SAM-a to cenne doświadczenie i sposób na posiadanie unikalnego sprzętu.
