Rozdzielacz Hydrauliczny w Wózkach Widłowych: Budowa, Zasada Działania i Konserwacja

Wózki widłowe to niezastąpione urządzenia, które umożliwiają efektywne podnoszenie i przemieszczanie ładunków w magazynach, centrach logistycznych, zakładach produkcyjnych oraz na placach budowy. Jednym z kluczowych systemów, które wpływają na ich wydajność i bezpieczeństwo, jest układ hydrauliczny. To właśnie hydraulika odpowiada za sprawne unoszenie, opuszczanie i precyzyjne manewrowanie ładunkami, czyniąc wózki widłowe uniwersalnym narzędziem pracy.

Hydraulika to technologia wykorzystująca ciecz (zazwyczaj olej hydrauliczny) do przekazywania energii. W wózkach widłowych system ten opiera się na przepompowywaniu oleju pod wysokim ciśnieniem, co generuje siłę potrzebną do wykonywania pracy.

Budowa Układu Hydraulicznego Wózka Widłowego

Układ hydrauliczny wózka widłowego to zaawansowany system, który przekształca energię mechaniczną (pochodzącą np. z silnika spalinowego lub elektrycznego) w energię hydrauliczną, czyli ciśnienie cieczy, które wykonuje pracę. Dzięki temu mechanizmowi wózek widłowy może unosić ciężkie palety, skrzynie czy inne ładunki na wymaganą wysokość. Każdy system hydrauliczny bazuje na kilku podstawowych podzespołach, które współpracują, aby zgodnie z zasadą Pascala przenosić ciśnienie płynu i mnożyć siłę. Do kluczowych komponentów należą:

1. Pompa Hydrauliczna

Pompa hydrauliczna to serce układu hydraulicznego - odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy pojazdu lub silnik elektryczny (w przypadku wózków elektrycznych). Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem. Typowo stosowane są pompy zębate (rzadziej tłoczkowe lub wirnikowe) zapewniające ciśnienie rzędu kilkuset bar - często około 200-250 bar. Działanie pompy polega na przetworzeniu energii mechanicznej (obrotu wału silnika) na energię hydrauliczną płynu. Bez niej olej nie popłynie do siłowników, a żaden ruch masztu czy wideł nie byłby możliwy. Pompa hydrauliczna w wózku widłowym pracuje zazwyczaj w układzie otwartym, co oznacza, że tłoczy olej do układu, po czym olej wraca swobodnie do zbiornika, gdy zawory kierują go na powrót.

2. Siłowniki Hydrauliczne

Siłowniki hydrauliczne (zwane też cylindrami hydraulicznymi) to elementy wykonawcze, które bezpośrednio wykonują pracę - zamieniają ciśnienie oleju na ruch mechaniczny. Są to cylindryczne urządzenia, które przesuwają maszt lub widły w górę i w dół. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia (zainstalowany przy maszcie), a często także dwa symetryczne. To właśnie one unoszą widły wraz z ładunkiem na żądaną wysokość. Siłownik hydrauliczny składa się z cylindra (metalowej rury) oraz tłoka z tłoczyskiem. Gdy do wnętrza cylindra wtłoczony zostanie olej pod ciśnieniem, napiera on na powierzchnię tłoka i powoduje jego wysuw, czyli ruch tłoczyska. Ten ruch przekłada się na podniesienie wideł lub zmianę kąta masztu (siłownik pochyłu). Siłowniki są zdolne do wygenerowania ogromnej siły dzięki wysokiemu ciśnieniu oleju. Ich konstrukcja musi być bardzo wytrzymała, a szczelność uszczelnień - bez zarzutu, aby utrzymać ciężar ładunku.

3. Olej Hydrauliczny i Zbiornik

Olej hydrauliczny to medium robocze, które przekazuje energię w układzie. Jest przechowywany w specjalnym zbiorniku. Zanim trafi do pompy, przechodzi przez filtry, które oczyszczają go z zanieczyszczeń mogących uszkodzić pompę lub inne elementy układu.

4. Przewody Hydrauliczne

Przewody (węże) umożliwiają przepływ oleju między poszczególnymi elementami układu, łącząc pompę, rozdzielacze i siłowniki.

Rozdzielacz Hydrauliczny - Centrum Dowodzenia

Rozdzielacz hydrauliczny, nazywany również zaworem, to jeden z kluczowych elementów układów hydraulicznych, pełniący funkcję „centrum dowodzenia”. Jego zadaniem jest przede wszystkim ustalenie kierunku przepływu cieczy roboczej w układach, decydując, dokąd popłynie olej hydrauliczny i jakie zadanie zostanie wykonane. Rozdzielacz nie generuje ciśnienia (tym zajmuje się pompa), ale precyzyjnie zarządza jego wykorzystaniem, pozwalając operatorowi na uruchomienie odpowiednich siłowników w żądanym tempie. Umiejscowiony jest pomiędzy pompą hydrauliczną a odbiornikiem.

Budowa Rozdzielacza Hydraulicznego

Choć na pierwszy rzut oka rozdzielacz może wydawać się niepozorny, jego wnętrze to precyzyjnie zaprojektowany mechanizm. Składa się z:

• Korpusu (obudowy): Najczęściej wykonany z żeliwa, stali lub aluminium.
• Suwaka lub zaworu: Element sterujący ruchem cieczy, przemieszczający się wzdłuż korpusu.
• Sprężyn powrotnych: Odpowiadają za powrót suwaka do pozycji neutralnej.
• Uszczelnień: Zapewniają szczelność i minimalizują przecieki.

W przypadku rozdzielaczy sekcyjnych każda sekcja zawiera swój własny suwak i zestaw uszczelnień, co pozwala na sterowanie oddzielnymi obiegami.

Rodzaje Rozdzielaczy Hydraulicznych

Rozdzielacze hydrauliczne możemy podzielić ze względu na formę konstrukcyjną i sposób sterowania:

Podział ze względu na konstrukcję:

• Rozdzielacze suwakowe: Są to najpopularniejsze rozwiązania w maszynach rolniczych i przemysłowych, także w wózkach widłowych. Część roboczą stanowi suwak, który przemieszcza się wzdłuż korpusu i otwiera lub zamyka określone kanały przepływu. Na jego powierzchni w odpowiednich miejscach znajdują się przewężenia, za sprawą których ciecz może trafiać do wybranego kanału. Wyróżniają się prostą budową i relatywnie niską ceną.
• Rozdzielacze gniazdowe (zaworowe/grzybkowe): Zamiast suwaka mają zestaw zaworów sterujących przepływem. Mogą regulować przepływ przy pomocy kulki, która pod naciskiem sprężyn otwiera bądź zamyka trasę przepływu. Charakteryzują się wyjątkową szczelnością i minimalnymi przeciekami.
• Rozdzielacze iskrobezpieczne: W otworze korpusu posiadają tłoczek, którego ruch następuje w momencie podania napięcia na cewkę. Powrót tłoczka realizuje się poprzez sprężynę. Ich konstrukcja pozwala na pracę w atmosferze wybuchowej, w podziemiach i w bliskim otoczeniu substancji łatwopalnych (gaz, para, mgły), dlatego są chętnie wykorzystywane w specjalistycznych wózkach widłowych.

Podział ze względu na budowę blokową:

• Rozdzielacze monoblokowe: Konstrukcja zintegrowana, gdzie wszystkie sekcje mieszczą się w jednym bloku. Są kompaktowe i często tańsze. Wyróżniamy rozdzielacze hydrauliczne jednosekcyjne, dwusekcyjne i trzysekcyjne.
• Rozdzielacze sekcyjne (modułowe): Składają się z kilku sekcji, z których każda steruje innym obiegiem. Umożliwiają dużą elastyczność i rozbudowę o kolejne funkcje.

Podział ze względu na sposób sterowania:

• Sterowanie ręczne: Najprostsze i wciąż popularne, np. za pomocą dźwigni.
• Sterowanie elektryczne: Wykorzystywane w nowoczesnych maszynach, za pomocą cewek elektromagnetycznych.
• Sterowanie pneumatyczne lub hydrauliczne pilotowe: Rzadziej stosowane.

Zasada Działania Rozdzielacza Hydraulicznego

Rozdzielacz działa jak system sterujący ruchem oleju pod wysokim ciśnieniem. W zależności od pozycji suwaka lub zaworu w korpusie, przepływ oleju jest kierowany do określonych wyjść - np. do siłownika podnoszenia lub siłownika pochyłu. Rozdzielacz może mieć dwie, trzy, cztery, a nawet więcej pozycji pracy, które odpowiadają różnym stanom działania siłownika (np. wysuw, cofanie, zatrzymanie). W pozycji neutralnej olej może być kierowany z powrotem do zbiornika, krążąc w tzw. obiegu jałowym (gdy nie podajemy ciśnienia na siłownik) lub utrzymywać ciśnienie w siłowniku (w momencie podtrzymania ładunku).

Gdy operator wózka widłowego wykorzystuje dźwignie lub joystick w kabinie, następuje przestawienie sekcji rozdzielacza hydraulicznego. Powoduje to otwarcie odpowiednich kanałów, kierując przepływ oleju pod wysokim ciśnieniem do właściwego siłownika, co skutkuje ruchem elementów wykonawczych, takich jak uniesienie wideł lub pochylanie masztu.

Zasada Działania Układu Hydraulicznego Krok po Kroku

Przyjrzyjmy się, jak działa hydraulika w wózku widłowym w praktyce:

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy.
2. Wytworzenie ciśnienia roboczego: Tłoczony przez pompę olej osiąga wysokie ciśnienie (rzędu setek bar) i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa (maksymalny), który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy, chroniąc układ przed uszkodzeniem.
3. Sterowanie przepływem (rozdzielacz): Gdy operator chce podnieść ładunek, przechyla odpowiednią dźwignię sterującą. To powoduje przestawienie sekcji rozdzielacza hydraulicznego w pozycję „podnoszenie”. Otwiera się kanał prowadzący olej do siłowników podnoszenia masztu. Jeśli operator zamiast tego chce pochylić maszt, przestawia inną sekcję rozdzielacza, kierując olej do siłowników pochylania.
4. Praca siłowników - podnoszenie ładunku: Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku (przy większym obciążeniu pompa wytwarza odpowiednio wyższe ciśnienie). Gdy wózek osiągnie żądaną wysokość, operator neutralizuje dźwignię, a rozdzielacz zamyka dopływ oleju do cylindrów.
5. Opuszczanie ładunku i powrót oleju: Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników z powrotem do zbiornika, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością. Olej wypływający z cylindrów wraca przez rozdzielacz i układ przewodów do zbiornika, gotowy do ponownego użycia.

Zamek Hydrauliczny - Element Bezpieczeństwa

W układzie hydraulicznym wózka widłowego istotną rolę odgrywa również zamek hydrauliczny. Jest to element działający jako blokada bezpieczeństwa - utrzymuje maszt w stabilnej pozycji nawet wtedy, gdy wystąpi awaria przewodów lub siłowników. Jego sprawność jest ważna zwłaszcza przy dużych wysokościach podnoszenia, znacząco ograniczając ryzyko wypadków i zwiększając bezpieczeństwo operatorów.

Dobór Rozdzielacza Hydraulicznego

Dobór rozdzielacza hydraulicznego to nie kwestia intuicji, ale precyzyjnej analizy parametrów roboczych układu. Należy uwzględnić:

• Ciśnienie robocze: Największe dopuszczalne ciśnienie, przy którym rozdzielacz może bezpiecznie pracować (zazwyczaj 160-350 bar).
• Przepływ: Ilość cieczy roboczej, którą rozdzielacz jest w stanie przepuścić w jednostce czasu (np. 40-120 l/min).
• Liczba dróg i pozycji: Symbole takie jak 3/2, 4/3, 6/2 oznaczają liczbę dróg przepływu i pozycji, jakie może przyjąć suwak.
• Sposób sterowania: Ręczne, elektryczne, elektrohydrauliczne czy pneumatyczne pilotowe, zależnie od maszyny i wymagań automatyzacji.
• Typ zabudowy: Rozdzielacze nabudowywane (do paneli) lub do zabudowy blokowej (w układach zintegrowanych).
• Dodatkowe czynniki: Materiały wykonania, temperatura pracy, rodzaj stosowanego oleju.

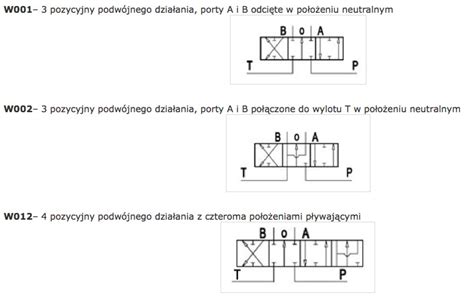

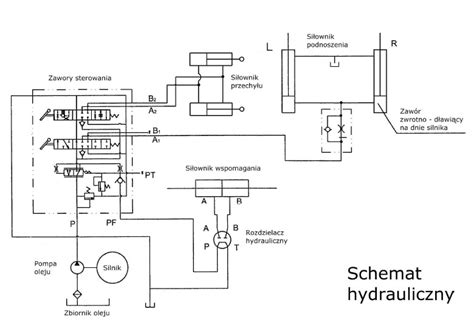

Układ linii i strzałek na symbolach graficznych rozdzielaczy pozwala określić, jak w danej pozycji zachowują się porty (P - ciśnienie, T - powrót do zbiornika, A i B - wyjścia do siłowników). Umiejętność interpretacji tych symboli to podstawa diagnostyki i projektowania układów hydraulicznych.

Diagnostyka i Typowe Usterki Układu Hydraulicznego

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis. Niepokojące objawy to spadek mocy podnoszenia, szarpanie masztu lub wolniejsza praca przy większym obciążeniu. Hydraulika w wózku widłowym reaguje bardzo wyraźnie na zabrudzenia i niedostateczne smarowanie.

Najczęstsze usterki i ich przyczyny:

• Wyciek oleju hydraulicznego: Objawia się plamami oleju pod wózkiem lub mokrymi elementami masztu i siłowników. Oznacza ubytek medium roboczego i spadek ciśnienia, stwarza zagrożenie (śliska podłoga, ryzyko uszkodzenia pomp). Typowe przyczyny to nieszczelności przewodów, złączy, pęknięcia w wężach, uszkodzone uszczelnienia siłowników lub poluzowane połączenia.
• Spadek wydajności podnoszenia / brak ciśnienia: Wózek widłowy nagle „słabnie”, maszt podnosi się wolniej, szarpie lub w ogóle nie chce unieść nominalnego ładunku. Przyczyną bywa niedobór oleju, zapowietrzenie układu, zużycie pompy hydraulicznej lub zatkany filtr oleju/zawór.
• Samoistne opadanie masztu: Widły z uniesionym ładunkiem powoli opadają, mimo braku sterowania. Zwykle winne są nieszczelne siłowniki (zużyte uszczelniacze tłoka) lub nieszczelny zawór zwrotny w rozdzielaczu. Jest to bardzo niebezpieczne, ponieważ ładunek może osuwać się niekontrolowanie.
• Szarpanie, wibracje, hałasy przy pracy hydrauliki: Głośna praca pompy („jęczenie”), odgłosy syczenia, bulgotania, drgania masztu. Świadczy o zapowietrzeniu układu, zbyt niskim poziomie oleju, zużyciu pompy lub zaworów. Wibracje i szarpnięcia sugerują nierównomierny przepływ oleju lub niestabilne ciśnienie.
• Problemy z rozdzielaczem hydraulicznym:
  • Zacinający się suwak: Najczęściej wynika z zanieczyszczeń w oleju, uszkodzeń mechanicznych lub zużycia prowadnic.
  • Wewnętrzne przecieki: Gdy suwak lub gniazda są nadmiernie zużyte, olej przedostaje się między kanałami, powodując spadek ciśnienia i niekontrolowany ruch siłowników. Skutkiem może być np. samoistne opadanie wideł.
  • Zewnętrzne nieszczelności: Uszkodzone uszczelniacze lub pęknięcia korpusu prowadzą do wycieków oleju.
  • Brak reakcji na sterowanie elektryczne: W rozdzielaczach z cewkami elektromagnetycznymi uszkodzenie cewki, zwarcie lub zerwanie przewodu może całkowicie uniemożliwić pracę.

Podsumowując, większość usterek hydrauliki sprowadza się do nieszczelności, zużycia lub zanieczyszczenia układu.

Konserwacja i Serwis - Klucz do Niezawodności

Aby zapewnić długowieczność i niezawodność układu hydraulicznego w wózkach widłowych, ważne jest regularne przeprowadzanie konserwacji. Odpowiednia eksploatacja i systematyczna konserwacja układu hydraulicznego pozwalają na wydłużenie okresu użytkowania wózka oraz zapewniają bezpieczeństwo operatora.

Kluczowe działania konserwacyjne:

• Regularne przeglądy i serwis: Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów. Warto przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka (zwykle co określoną liczbę motogodzin).
• Monitorowanie poziomu i stanu oleju hydraulicznego: Przed rozpoczęciem pracy zawsze sprawdzaj poziom oleju w zbiorniku. Zbyt niski poziom grozi zassaniem powietrza i uszkodzeniem pompy. Olej powinien być czysty i klarowny - jeśli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, należy go wymienić. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową.
• Wymiana filtrów i utrzymanie czystości układu: Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry (często co 2000 godzin pracy lub według wskazań serwisu). Utrzymuj okolice korka wlewu oleju w czystości, aby przy dolewaniu nie wpadały zanieczyszczenia.
• Kontrola uszczelnień, przewodów i połączeń: Przy codziennej obsłudze warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach. Nawet drobne „pocenie się” oleju ma tendencję do powiększania się. Lepiej dokręcić poluzowaną opaskę czy wymienić uszczelkę zawczasu.
• Testy szczelności i sprawności: Co jakiś czas (np. miesięcznie lub po wystąpieniu podejrzanych objawów) warto przeprowadzić test szczelności układu hydraulicznego, np. poprzez uniesienie nominalnego obciążenia na określoną wysokość i pozostawienie go na kilkanaście minut. Jeśli ładunek opadnie o więcej niż ok. 10 cm w ciągu 10 minut lub zauważysz wycieki - układ wymaga interwencji. Innym testem jest sprawdzenie zamka hydraulicznego: przy maksymalnie wysuniętym siłowniku wyłącz pompę i sprawdź, czy widły trzymają pozycję.
• Korzystanie z profesjonalnego serwisu i części zamiennych: W przypadku poważniejszych problemów z hydrauliką (głośna praca pompy, drastyczny spadek mocy, duże wycieki) najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Doświadczeni technicy mają aparaturę, żeby zmierzyć ciśnienie, sprawdzić wydajność pompy czy uszczelnić siłowniki. Nie zwlekaj z naprawą usterek, ponieważ drobna usterka może pociągnąć za sobą kolejne (np. zatarcie pompy z powodu braku oleju). Ważne jest również stosowanie wysokiej jakości części zamiennych. Regeneracja rozdzielaczy to także skuteczny sposób na przedłużenie ich żywotności.

Układ hydrauliczny wózka widłowego jest kluczowym elementem wpływającym na efektywność i bezpieczeństwo urządzenia. Prawidłowe działanie wszystkich jego komponentów, w tym rozdzielaczy, siłowników podnoszenia, zaworów oraz odpowiedniego oleju hydraulicznego, zapewnia sprawność wózka oraz umożliwia bezpieczne unoszenie ładunków.
