Właściwa regulacja sprzęgła w ciągniku, w tym skoku jałowego dźwigni, jest kluczowa dla prawidłowego funkcjonowania maszyny i komfortu pracy operatora. Niewłaściwe ustawienia mogą prowadzić do szeregu problemów, od trudności ze zmianą biegów po uszkodzenia podzespołów.
Problemy ze sprzęgłem i ich przyczyny
Często spotykane problemy ze sprzęgłem w ciągnikach, takie jak w Ursusie C-360, obejmują:
- Trudności w zmianie biegów: Mogą być spowodowane niewłaściwym ustawieniem luzu łożyska sprzęgła lub zużytymi elementami.
- Ślizganie się sprzęgła: Objawia się tym, że silnik pracuje, ale ciągnik nie przyspiesza. Jest to często efekt niewłaściwej regulacji lub zużycia tarcz sprzęgłowych.
- Hałas z okolic sprzęgła: Może sugerować uszkodzenie łożysk lub innych komponentów.
Niewłaściwa praca sprzęgła, objawiająca się między innymi problemami z wysprzęglaniem, może mieć swoje źródło w kilku miejscach. Jednym z użytkowników, po wymianie tarczy, docisku i łożyska, napotkał na problem zbyt małego "ruchu" sprzęgła, co uniemożliwiało wysprzęglenie. Po powtórnym rozpołowieniu ciągnika i wymianie nowego docisku na stary, problem zniknął na około dwa miesiące. Następnie, w trakcie pracy w polu, pojawiły się ponownie trudności ze zmianą biegów, a jedna z łapek sprzęgłowych okazała się być zupełnie luźna. Wymiana na nową łapkę nie rozwiązała problemu, a sprzęgło znów charakteryzowało się zbyt małym ruchem.
Zakładamy nowe sprzęgło do Renatki ;) cz3
Procedura regulacji sprzęgła
Wymiana sprzęgła to tylko część zadania; kluczowe jest jego właściwe ustawienie. Bez tego ciągnik nie będzie działał prawidłowo. Regulacja sprzęgła nie jest skomplikowana i nawet laik powinien sobie z nią poradzić, jednak wymaga precyzji.
Kroki regulacji
- Demontaż klapki rewizyjnej: Pierwszą czynnością jest demontaż klapki rewizyjnej od sprzęgła, która znajduje się po lewej stronie obudowy, zaraz za silnikiem.

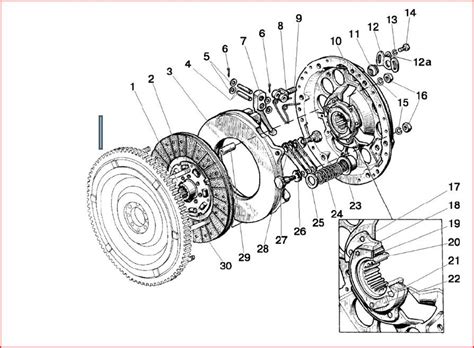

- Rozpoznanie łapek sprzęgłowych: Łapki, inaczej nazywane palcami sprzęgła, są ustawione naprzemiennie. Trzy łapki odpowiadają za sprzęgło pierwszego stopnia, a pozostałe trzy za sprzęgło drugiego stopnia.
- Sprawdzenie i ustawienie luzu łożyska sprzęgła: Kluczowe jest prawidłowe ustawienie luzu.
- Dla sprzęgła pierwszego stopnia luz między łożyskiem a palcami sprzęgła (tzw. łapkami) powinien wynosić 4 mm.
- Dla drugiego stopnia luz powinien wynosić 10 mm.
Do mierzenia odległości zaleca się wykonanie własnych, prostych przyrządów pomiarowych.
- Ustawienie długości cięgła: Po ustawieniu wszystkich łapek należy zadbać o właściwe ustawienie długości cięgła łączącego skrzynię biegów z pedałem sprzęgła.
Znaczenie skoku jałowego dźwigni w kabinie ciągnika
Komfort pracy operatora i precyzja sterowania w dużej mierze zależą od ergonomii kabiny. Jednym z istotnych elementów jest niewielki skok jałowy dźwigni sterujących, co minimalizuje wysiłek potrzebny do ich obsługi.
Cechy idealnych dźwigni sterujących
- Niewielki skok jałowy: Dźwignie powinny charakteryzować się niewielkim skokiem jałowym, co zwiększa precyzję i zmniejsza zmęczenie operatora.
- Kształt uchwytów:
- Jeśli zmiana położenia dźwigni wymaga dużego wysiłku, uchwyt powinien mieć kształt odwróconego stożka.
- Dźwignie przeznaczone do sterowania mechanizmami o dużej czułości, które nie wymagają użycia znacznych sił, najkorzystniej jest wyposażyć w uchwyty kuliste.
- Dostępność i rozmieszczenie: Dźwignie ręcznie sterowane powinny być umieszczone w miarę blisko operatora zajmującego pozycję siedzącą, zapewniając swobodny dostęp.
- System oznaczeń: Wnętrze kabiny ciągnika powinno posiadać czytelny i łatwy do jednoznacznej interpretacji system oznaczeń i opisu poszczególnych dźwigni, przycisków i elementów sterowniczych, wskazujący zakres ich funkcji roboczych.
W nowoczesnych ciągnikach wiele najważniejszych elementów sterujących pracą umieszcza się w podłokietniku. Takie rozwiązanie ogranicza ruchy ramienia, angażując w proces sterowania jedynie palce, co znacznie poprawia ergonomię pracy.
