Uszczelka pod głowicą w wózku widłowym: objawy, przyczyny, naprawa

Uszkodzenie uszczelki pod głowicą, często określane skrótem UPG, to jedna z najpoważniejszych usterek silnika, która budzi prawdziwy niepokój wśród kierowców i operatorów wózków widłowych. Ten niewielki, lecz niezwykle istotny element silnika pełni kluczową funkcję, a jego awaria może prowadzić do bardzo poważnych problemów i kosztownych napraw.

Co to jest uszczelka pod głowicą i jaką pełni rolę?

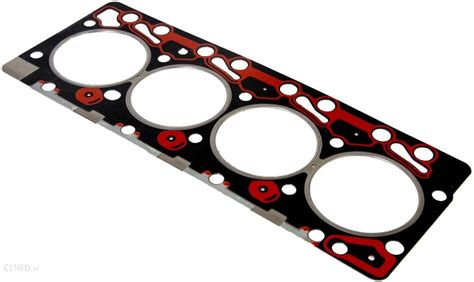

Uszczelka pod głowicą silnika jest kluczowym uszczelniaczem, który łączy głowicę z blokiem silnika. Z drugiej strony, oddziela od siebie kanały, którymi krąży olej i płyn chłodniczy. Dzięki niej motor zachowuje kompresję, a gazy wydechowe są sprawnie usuwane przez zawory. Uszczelka pod głowicą oddziela blok silnika od głowicy, zapewniając szczelność pomiędzy tymi dwoma kluczowymi częściami. Jej głównym zadaniem jest niedopuszczenie do mieszania się płynów eksploatacyjnych: oleju silnikowego, płynu chłodniczego oraz zapobieganie ucieczce gazów spalinowych.

Uszczelka stanowi łącznik między głowicą a blokiem silnika i musi radzić sobie z potężnymi przeciążeniami, wynikającymi z ciśnienia, naprężeń, ale także temperatury. Musi ona opierać się długotrwałemu wpływowi ciepłoty sięgającej blisko 100 stopni Celsjusza, a także mieć kontakt z olejem czy benzyną. Wymagające warunki pracy sprawiają, że uszczelka głowicy cylindrów musi być wykonana z odpowiedniego materiału, najczęściej z kilku warstw kompozytów czy metali. Taka struktura sprawia, że uszczelka powinna wytrzymać latami, a przez producentów jest przeliczana na całe życie motoru.

Charakterystyczne objawy uszkodzenia uszczelki pod głowicą (UPG)

Objawy uszkodzenia uszczelki pod głowicą kierowca zauważy już podczas jazdy. Należy jednak pamiętać, że są one czasem na tyle ogólne, że mogą wskazywać także na inne, równie poważne uszkodzenia silnika.

• Biały, gęsty dym z rury wydechowej: Szczególnie po uruchomieniu silnika. Może to świadczyć o przedostawaniu się płynu chłodniczego do komór spalania. Warto jednak zwrócić uwagę, że wiele osób myli te objawy ze zwykłym odparowywaniem wilgoci nagromadzonej w układzie wydechowym.
• Przegrzewanie się silnika: Jednostki z aluminiową głowicą częściej napotykają taki problem z powodu przegrzania. Rosnąca temperatura jednostki napędowej to częsty symptom awarii uszczelki pod głowicą.
• Niestabilna praca silnika: Szczególnie na biegu jałowym, falowanie obrotów. Awaria UPG może prowadzić do tego, że mieszanka paliwa i powietrza z jednego cylindra dostanie się do spalin z drugiego, co słychać jako niestabilną pracę silnika spalinowego.
• Ubytek płynu chłodniczego: Systematyczny ubytek płynu chłodniczego bez widocznych wycieków może świadczyć o uszkodzonej uszczelce.
• "Masło" w zbiorniczku wyrównawczym lub pod korkiem oleju: To biała, tłusta maź czy też szlam olejowy, która zbiera się na korku zbiorniczka. Jego pojawienie się stanowi dowód na mieszanie się chłodziwa z olejem silnikowym w układzie chłodzenia.
• Obecność oleju w płynie chłodniczym: Możemy to zaobserwować jako tłuste plamy na zbiorniczku, co wskazuje na przedostawanie się oleju do układu chłodzenia.
• Bulgotanie w zbiorniczku wyrównawczym: Wskazuje na przedostawanie się spalin do układu chłodzenia. Czy płyn chłodniczy w nagrzanym silniku nie kipi w zbiorniczku? To oznacza, że układ nie jest szczelny.
• Spadek mocy silnika i rosnące spalanie: Kierowcy mogą odczuwać braki mocy oraz wzrost zużycia paliwa.
• Zapach spalin we wnętrzu auta: Może być wyczuwalny, jeśli spaliny przedostają się do układu wentylacji.

W wózkach widłowych o wiele częściej niż w samochodach diagnozuje się uszkodzenie uszczelki między głowicą a blokiem silnika. Mimo tego, że często silniki spalinowe w nich zastosowane są modelami wykorzystywanymi wcześniej w samochodach, muszą one być lekko zmodyfikowane i dopasowane do budowy wózka widłowego. Taka zwarta zabudowa ramy skutkuje gorszym chłodzeniem i większym przegrzaniem silnika przez utrudniony przepływ powietrza.

Diagnostyka uszkodzonej uszczelki pod głowicą

W przypadku podejrzenia uszkodzonej uszczelki pod głowicą niezbędna jest precyzyjna diagnostyka, aby ostatecznie potwierdzić diagnozę i uniknąć niepotrzebnych kosztów.

Domowe sposoby i wstępne testy

• Test na zimnym silniku: Sprawdź poziom płynu chłodniczego w zbiorniku wyrównawczym, gdy silnik jest zimny. Następnie uruchom pojazd i pozwól mu osiągnąć temperaturę roboczą. Jeśli poziom płynu znacząco wzrośnie lub zacznie „bulgotać” podczas pracy silnika, może to wskazywać na przedostawanie się gazów spalinowych do układu chłodzenia.
• Analiza koloru spalin: Biały, gęsty dym z rury wydechowej, który nie znika po rozgrzaniu silnika, może świadczyć o przedostawaniu się płynu chłodniczego do komór spalania przez uszkodzoną uszczelkę.
• Sprawdzenie oleju: Wyjmij bagnet do sprawdzania poziomu oleju. Jeśli olej przypomina „kawę z mlekiem” lub ma konsystencję majonezu, prawdopodobnie doszło do zmieszania się oleju z płynem chłodniczym.

Profesjonalne metody diagnostyki

Mechanicy korzystają z dwóch metod ostatecznego potwierdzenia diagnozy mówiącej o pęknięciu uszczelki pod głowicą. Na szczęście do tego nie jest konieczny demontaż elementów jednostki napędowej.

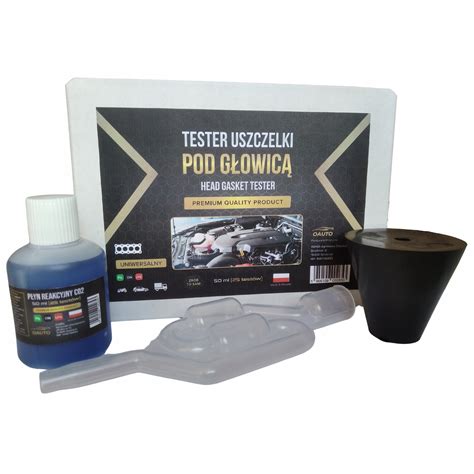

1. Test na obecność dwutlenku węgla w chłodziwie (test UPG): Jednym z najskuteczniejszych narzędzi do tego celu jest specjalny tester szczelności uszczelki głowicy CO2. Ciecz chłodzącą należy pobrać bezpośrednio z wlewu pracującego motoru, a następnie przelać do próbówki z substancją reakcyjną. Tester CO2 wykorzystuje specjalny płyn reakcyjny, który zmienia swój kolor w kontakcie nawet z niewielkimi ilościami dwutlenku węgla. Jeśli uszczelka pod głowicą jest uszkodzona, spaliny z cylindrów przedostają się do płynu chłodniczego. Dodatni wynik testu na obecność CO2 w układzie chłodzenia jest więc silnym wskazaniem na awarię UPG. Test można wykonać również w serwisie samochodowym; warsztaty korzystają zwykle z bardziej profesjonalnych urządzeń.
2. Kontrola kompresji: W tym przypadku mechanik musi wykręcić z silnika jedną świecę, a następnie w jej miejscu umieścić manometr. Badanie należy wykonać podczas pracy jednostki na biegu jałowym i powtórzyć dla każdego z cylindrów. Jeżeli test wykaże wysokie ciśnienie (przeciętnie 9 barów w silniku benzynowym i nawet 23 bary w dieslu), ryzyko uszkodzenia uszczelki jest raczej niewielkie.

Jeżeli test wykaże obecność spalin w chłodziwie, to niemal na pewno problem wynika z awarii uszczelki głowicy - „niemal”, ponieważ pęknięcie mogło pojawić się nie na uszczelce, a na samej głowicy lub też na cylindrach. To jednak dużo rzadsze, ale również bardziej poważne uszkodzenia. Ostatecznie przyczynę da się stwierdzić dopiero po demontażu głowicy.

Przyczyny uszkodzenia uszczelki pod głowicą

Uszczelka najczęściej ulega uszkodzeniu wskutek:

• Przegrzania silnika: Jest to najczęstsza przyczyna, zwłaszcza w wózkach widłowych, gdzie zwarta zabudowa ramy skutkuje gorszym chłodzeniem i większym przegrzaniem silnika przez utrudniony przepływ powietrza. Awaria termostatu, wentylatora chłodnicy, wyciek płynu, zapowietrzenie układu, czy "zapchana" chłodnica główna mogą prowadzić do punktowego przegrzania.
• Niesprawność układu chłodzenia: Jak wspomniano wyżej, to kluczowy czynnik wpływający na żywotność uszczelki.
• Niesprawność układu wtryskowego lub źle ustawiona instalacja LPG: Szczególnie gdy wtryskiwacze zaczną dostarczać do silnika zbyt bogatą mieszankę, temperatura jej spalania jest za wysoka, co może doprowadzić do przepalenia uszczelki.
• Nieprawidłowe dokręcenie śrub mocujących głowicę: Nieodpowiedni moment dokręcenia śrub może spowodować nierównomierne obciążenie uszczelki.
• Naturalne zużycie materiału: Szczególnie w starszych pojazdach, choć uszczelka jest projektowana na całe życie silnika.
• Wady fabryczne: Bywają przypadki, gdy uszczelka lub sposób opracowania powierzchni jej styku okazuje się wadliwy. Przykładem jest 2.5-litrowy, doładowany silnik Subaru, gdzie problem z głowicą to poważna sprawa.
• Eksploatacja samochodu z nieodpowiednim płynem chłodniczym: Niewłaściwy płyn chłodniczy może przyspieszyć korozję i uszkodzenie uszczelki.
• Długi okres nieużywania silnika: Jak mówią mechanicy, uszczelkom szkodzi długi okres nieużywania silnika.

Czy można jeździć z uszkodzoną uszczelką pod głowicą?

Krótka odpowiedź brzmi: lepiej nie. Jazda z uszkodzoną uszczelką pod głowicą to poważne ryzyko dla całego silnika. Początkowo objawy mogą być ledwo zauważalne, co może skłaniać niektórych kierowców do odkładania naprawy. Jest to jednak błąd, który może kosztować znacznie więcej niż szybka wymiana uszczelki.

Konsekwencje dalszej eksploatacji samochodu z uszkodzoną uszczelką:

• Przegrzewanie się silnika: Co może prowadzić do jego zatarcia.
• Mieszanie się oleju z płynem chłodniczym: Co powoduje utratę właściwości smarujących oleju i znacząco rośnie ryzyko zatarcia jednostki napędowej.
• Przedostawanie się płynu chłodniczego do komór spalania: Co może doprowadzić do hydrouderzenia i poważnego uszkodzenia tłoków.
• Dostanie się gazów spalinowych do układu chłodzenia: Co prowadzi do jego uszkodzenia.
• Zużycie innych elementów silnika: Takich jak łożyska czy panewki.

W najlepszym przypadku jazda z uszkodzoną uszczelką skończy się na wymianie samej uszczelki, jednak ignorowanie problemu prowadzi do zakłócenia pracy całego silnika, a także ważnych układów pojazdu, co może skutkować nawet całkowitym zniszczeniem silnika.

Naprawa uszkodzonej uszczelki pod głowicą

Choć wiele uszczelek w samochodzie da się łatwo wymienić samodzielnie, to uszczelka głowicy zdecydowanie nie zalicza się do tej grupy i nie powinno się jej wymieniać samodzielnie. Wymiana uszkodzonej uszczelki głowicy to dosyć czasochłonny i kosztowny proces.

Etapy wymiany uszczelki pod głowicą

1. Przygotowanie silnika: W pierwszym kroku należy przygotować silnik, co obejmuje m.in. spuszczenie płynów eksploatacyjnych i demontaż osprzętu.
2. Ściągnięcie głowicy i ocena stanu technicznego: Demontaż głowicy pozwala dostać się do uszczelki. W tym momencie można dokonać oględzin uszczelki oraz głowicy, co pozwala dokładnie stwierdzić, czy pęknięcie pojawiło się na uszczelce, czy też na samej głowicy bądź na cylindrach. Ocenić należy także kondycję innych podzespołów, np. zaworów.
3. Planowanie głowicy: Jeżeli uszkodzeniu uległa uszczelka, a nie głowica, to należy zaopatrzyć się w nową uszczelkę oraz przeprowadzić planowanie głowicy - dokonać szlifu powierzchni przylegającej do bloku silnika. To konieczne, ponieważ wysoka temperatura powodująca niszczenie UPG prowadzi także do odkształceń samej głowicy. Szlif głowicy należy wykonać przed każdą wymianą uszczelki, jak również w naprawie polegającej na wymianie głowicy na fabrycznie nową, bo może ona nie być idealnie splanowana.
4. Montaż głowicy z nową uszczelką: Gdy głowica wraz z nową uszczelką będą przygotowane, należy oczyścić powierzchnię bloku silnika w miejscu montażu. Następnie pozostaje osadzić uszczelkę oraz głowicę z zachowaniem szczególnej ostrożności i precyzji. Producenci uszczelek wymagają wymiany śrub głowicy na nowe dla zachowania gwarancji. Przed wkręceniem nowych szpilek doradza się zmierzyć długość śruby i głębokość jej gniazda.
5. Dokręcanie głowicy: Po założeniu nowej uszczelki głowicy wózka widłowego należy odpowiednią siłą i we właściwej kolejności dokręcić głowicę. Całkowitą siłę dokręcania śrub głowicy dobrze jest podzielić np. na 3 etapy, a nie od razu dociskać pełną siłą głowicę do korpusu silnika, to spowoduje lepsze przyleganie uszczelki do pozostałych elementów.
6. Czyszczenie poszczególnych układów i uzupełnienie płynów: Gdy wszystko będzie złożone, należy przeprowadzić czyszczenie układu olejowego z pozostałości płynu chłodniczego oraz układu chłodzenia z resztek oleju. Należy zalać świeży olej i płyn chłodniczy.
7. Monitorowanie: Po wymianie uszczelki głowicy cylindrów kierowca musi przez pewien czas monitorować zachowanie silnika.

Momenty dokręcania głowicy dla popularnych silników w wózkach widłowych

Poniżej przedstawiono rozpiski maksymalnych momentów obrotowych dokręcania najpopularniejszych głowic w zależności od tego, jaki silnik znajduje się w wózku widłowym:

Koszty wymiany uszczelki pod głowicą

W sytuacji, w której uszczelka pod głowicą jest uszkodzona, właściciel powinien przygotować się na spore koszty. Sama uszczelka nie jest kosztowna, jej cena waha się od 40 do 170 zł. Niestety, ani wymiana, ani naprawa przepalonej uszczelki pod głowicą nie należy do łatwych i tanich. Rozmowa z mechanikiem zacznie się od kwoty czterocyfrowej.

Najczęściej w przypadku silnika 4-cylindrowego koszt oscyluje w granicach dwóch do trzech tysięcy złotych. W przypadku mało skomplikowanych silników starszej generacji koszt jest możliwy w okolicach 1500 zł, w wypadku mocno zaawansowanych silników należy spodziewać się kosztów 3 - 5 tys. zł. Są jednak przypadki, szczególnie aut azjatyckiej produkcji, w których wymiana uszczelki pod głowicą to poważny wydatek w granicach 10 tys. złotych.

Czemu naprawa uszczelki pod głowicą jest tak droga? Decyduje o tym kilka czynników:

• Konieczność znalezienia fachowego mechanika: Ze stuprocentowym skutkiem wymienić uszczelkę pod głowicą może tylko sprawdzony fachowiec.
• Precyzyjne prace: Bardzo wymagającym zadaniem jest m.in. szlifowanie powierzchni pomiędzy głowicą a blokiem silnika (tzw. planowanie), które wymaga precyzji, aby nie dopuścić do uszkodzenia powierzchni.
• Dodatkowe prace: Koszt wymiany uszczelki potęguje fakt, że mechanik musi wykonać szereg innych prac. Konieczne jest użycie nowych śrub służących do montażu głowicy do bloku silnika. Poza jednorazowymi śrubami głowicy wymienić należy także rozpięty napęd rozrządu, bez względu na to, czy mówimy o pasku, czy łańcuchu.
• Robocizna i części: Droga jest również robocizna i planowanie głowicy, a do tego części konieczne do wykonania naprawy.

Dodatkowe koszty dokłada tu konieczność przeprowadzenia czynności takich jak np. wymiana napędu rozrządu na nowy, czy też wykonanie serwisu olejowego. W polskich realiach całkowity koszt wymiany uszczelki w popularnych samochodach osobowych waha się od 1200 do 3500 złotych, a nawet znacznie przekroczyć 5000 złotych w przypadku aut premium lub z bardziej złożoną konstrukcją silnika.
