Wiertnica do otworu wentylacyjnego – kompleksowy przewodnik

Wykonanie otworu wentylacyjnego w ścianie zewnętrznej to kluczowy krok w zapewnieniu odpowiedniej cyrkulacji powietrza w pomieszczeniach, co jest fundamentem zdrowego mikroklimatu i komfortu mieszkańców. Bez prawidłowej wentylacji w pomieszczeniach gromadzi się wilgoć, sprzyjająca rozwojowi pleśni i szkodząca zdrowiu. Prawidłowo wykonany otwór wentylacyjny to nie tylko kwestia komfortu, ale także bezpieczeństwa konstrukcji budynku. Proces ten, choć pozornie prosty, wymaga starannego planowania, użycia odpowiednich narzędzi i przestrzegania zasad sztuki budowlanej.

Znaczenie prawidłowej wentylacji

Prawidłowo wykonany otwór wentylacyjny w ścianie zewnętrznej pełni kluczową funkcję w zapewnieniu prawidłowej cyrkulacji powietrza w budynku. To właśnie przez takie otwory do wnętrza dostaje się świeże powietrze, które wymienia zużyte i wilgotne powietrze, przyczyniając się do lepszej jakości powietrza wewnątrz pomieszczeń. Większa ilość świeżego powietrza to również obniżenie stężenia lotnych związków organicznych i innych zanieczyszczeń powietrza wewnętrznego.

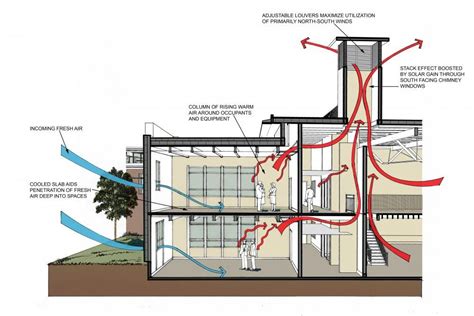

Otwory wentylacyjne wpływają bezpośrednio na naturalną wentylację budynku. Pozwalają na wykorzystanie sił natury - takich jak wiatr czy różnice temperatur na zewnątrz i wewnątrz - do wymiany powietrza. Naturalna wentylacja przyczynia się do zmniejszenia zużycia energii na ogrzewanie i chłodzenie pomieszczeń. Poprawnie wykonany otwór wentylacyjny odgrywa też ważną rolę w ochronie ściany zewnętrznej przed nadmierną wilgocią. Specjalne kratki lub siatki maskują otwory, jednocześnie pozwalając na przepływ powietrza i zabezpieczając przed dostaniem się insektów, gryzoni czy kurzu.

Planowanie i przygotowanie przed wierceniem

Zanim chwycisz za wiertarkę, poświęć czas na staranne zaplanowanie całego przedsięwzięcia. Odpowiednia lokalizacja i przygotowanie to ponad połowa sukcesu. Wybór odpowiedniego miejsca na otwór wentylacyjny to pierwszy i najważniejszy krok, jeśli chcesz cieszyć się skuteczną wentylacją. Nie chodzi tu tylko o estetykę czy wygodę montażu, ale przede wszystkim o efektywność wymiany powietrza. Wielu osobom wydaje się, że otwór to tylko dziura w murze, ale odpowiednie ustalenie jego wymiarów to podstawa sukcesu.

Wymagane formalności

Pierwszym krokiem powinno być zweryfikowanie statusu prawnego Twojego projektu:

• Ściana nienośna: Jeśli planujesz wykonanie otworu wentylacyjnego w ścianie zewnętrznej, która jest ścianą działową lub osłonową (nienośną), zazwyczaj nie potrzebujesz żadnych formalności.
• Ściana nośna: Sytuacja komplikuje się w przypadku ścian nośnych, które przenoszą obciążenia z dachu i stropów. Wykonanie w nich otworu o średnicy powyżej 10-12 cm może osłabić konstrukcję. W praktyce, dla typowego otworu wentylacyjnego (np. 125 mm), najczęściej wystarczy zgłoszenie robót budowlanych w odpowiednim urzędzie.
• Budynki wielorodzinne i zabytkowe: W przypadku mieszkań w bloku elewacja jest częścią wspólną, więc potrzebujesz zgody wspólnoty lub spółdzielni. Wykonanie otworu w ścianie zewnętrznej bloku jest ingerencją w część wspólną nieruchomości i wymaga zgody spółdzielni lub wspólnoty mieszkaniowej.

Lokalizacja otworu

Lokalizacja otworu ma kluczowe znaczenie dla efektywności wentylacji i bezpieczeństwa. Pamiętaj o następujących zasadach:

• Wysokość: Otwór powinien znajdować się jak najwyżej, ale co najmniej 15-20 cm poniżej sufitu. Idealne są miejsca, gdzie wilgoć się kumuluje, np. w łazience czy kuchni.
• Odległość od narożników i otworów: Zachowaj bezpieczny dystans co najmniej 50 cm od narożników budynku, krawędzi okien i drzwi.
• Unikanie instalacji: To absolutny priorytet. Przed rozpoczęciem wiercenia koniecznie użyj elektronicznego detektora przewodów i rur, aby zlokalizować przewody elektryczne, rury z wodą, C.O. czy gazem. Przewiercenie kabla pod napięciem lub rury gazowej to śmiertelne niebezpieczeństwo.
• Kierunek wiatru: Jeśli to możliwe, umieść kratkę wylotową na ścianie najmniej narażonej na silne, dominujące wiatry.
• Estetyka: Pomyśl, jak kratka wentylacyjna będzie wyglądać na elewacji.

Wymiary otworu

Standardowo minimalna średnica otworu powinna wynosić około 10 cm, co jest wystarczające zarówno dla naturalnej wentylacji, jak i montażu standardowej kratki wentylacyjnej czy niewielkiego wentylatora. W większych pomieszczeniach lub tych o podwyższonej wilgotności warto rozważyć większe otwory. Średnica otworu zależy od rodzaju systemu wentylacyjnego - standardowo wynosi od 100 do 200 mm. Otwór musi przejść przez całą grubość ściany, włączając w to mur, ocieplenie i tynk zewnętrzny.

Narzędzia i materiały

Aby skutecznie wykonać otwór wentylacyjny w ścianie zewnętrznej, niezbędne jest posiadanie odpowiednich narzędzi oraz materiałów. Myślisz, że wystarczy zwykła wiertarka i młotek? Niekoniecznie.

Podstawowe narzędzia

Do podstawowych narzędzi, które powinny znaleźć się w Twoim arsenale, należą:

• Wiertnica diamentowa: niezbędna do wiercenia w betonie i żelbetonie.
• Wiertarka: o dużej mocy, z zamocowaną otwornicą widiową lub koronkowa do cegły i pustaków ceramicznych.
• Wiertło do betonu: długie (np. 8-10 mm) do wykonania otworu pilotującego.
• Młotek: do wybijania fragmentów betonu po wierceniu.
• Poziomica: do zapewnienia dokładnego ustawienia kanału.
• Miarka: do precyzyjnego mierzenia.
• Detektor metalu: do identyfikacji ukrytych instalacji.
• Długi, ostry nóż: do precyzyjnego wycinania otworu w ociepleniu.

Materiały

W przypadku materiałów, które będą potrzebne do budowy i montażu kanału wentylacyjnego, warto zwrócić uwagę na jakość i odpowiednie parametry techniczne. Wśród nich znajdują się:

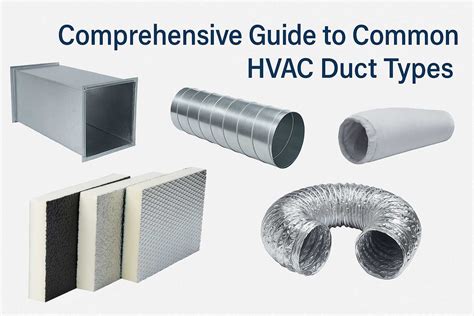

• Kanały wentylacyjne: Najczęściej stosowane materiały to PVC, metal oraz włókno szklane. PVC jest lekkim i łatwym w obróbce materiałem, który dobrze sprawdza się w systemach wentylacyjnych. Metalowe kanały są bardziej trwałe, ale mogą być droższe.
• Kratki wentylacyjne: zewnętrzne i wewnętrzne.
• Uszczelki i uszczelniacze: silikonowe lub dekarskie.
• Materiały izolacyjne: wełna mineralna, styropian, mata izolacyjna, niskoprężna piana montażowa.
• Elementy montażowe: kołki, wkręty, obejmy.
• Siatka przeciw owadom: do ochrony przed insektami.

Technika wiercenia otworu wentylacyjnego

Gdy plan jest gotowy, a sprzęt skompletowany, można przystąpić do pracy. Proces ten można podzielić na kilka kluczowych etapów, które pomogą w osiągnięciu zamierzonego celu.

Etap 1: Oznaczenie i zabezpieczenie miejsca pracy

1. Dokładne oznaczenie otworu: Zanim zaczniesz wiercenie, zaznacz położenie otworu sznurkiem rozciągniętym poziomo oraz pionowo, co zapewni estetykę i ułatwi montaż. Użyj miarki i poziomicy, aby uniknąć krzywizn i odchyleń. Pamiętaj również o pozostawieniu marginesu na późniejszą instalację elementów wentylacyjnych, takich jak rurki lub kratki.
2. Zabezpieczenie otoczenia: Wewnątrz pomieszczenia rozłóż folię malarską na podłodze i meblach. Pył budowlany jest bardzo drobny i wnika wszędzie.
3. Wywierć otwór pilotujący: Za pomocą długiego wiertła do betonu (np. 8-10 mm) wywierć na wylot otwór pilotujący w zaznaczonym punkcie.

Etap 2: Wiercenie właściwego otworu

Ten etap jest najbardziej wymagający, w którym kluczowe jest użycie odpowiedniego sprzętu i techniki. Wybór narzędzia zależy od materiału ściany.

Wiercenie w cegle i pustakach ceramicznych

Użyj wiertarki o dużej mocy z zamocowaną otwornicą widiową. Rozpocznij wiercenie na niskich obrotach, bez włączonego udaru. Aby uzyskać idealnie równe krawędzie po obu stronach, warto wiercić „na dwa razy”. Najpierw przewierć ścianę do około połowy głębokości od wewnątrz, a następnie dokończ wiercenie od zewnątrz, celując w otwór pilotujący. Wierć bez udaru, aby nie uszkodzić struktury pustaków. Nie próbuj używać młota udarowego - może to prowadzić do pęknięć.

Wiercenie w betonie i żelbetonie

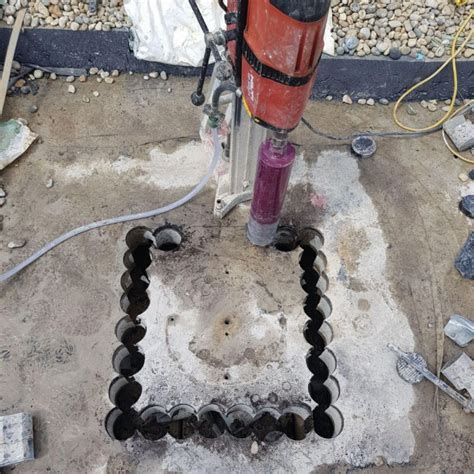

Jedynym skutecznym i profesjonalnym rozwiązaniem jest użycie wiertnicy diamentowej (nazywanej też przewiertnicą), najlepiej zamocowanej na statywie. Technika diamentowa polega na szlifowaniu materiału, a nie jego kruszeniu. Wiertnica diamentowa bez problemu przetnie pręty zbrojeniowe znajdujące się na jej drodze. Z tego względu jest to najbezpieczniejsza metoda, która nie generuje wibracji mogących osłabić konstrukcję. Minimalna średnica otworu wentylacyjnego to zwykle około 10 cm.

Wiercenie w betonie komórkowym (np. Ytong)

Użyj standardowej otwornicy do betonu na wiertarce. Podobnie jak przy cegle, pracuj bez udaru lub na bardzo delikatnym, aby nie wykruszyć materiału. Wiercenie przebiega szybko i nie wymaga dużej siły. Najpierw przewierć mur. Następnie precyzyjnie wytnij otwór w ociepleniu, używając długiego, ostrego noża (np. do tapet). Usuń wycięty fragment izolacji.

Etap 3: Osadzenie kanału wentylacyjnego

Samo wykonanie otworu to nie wszystko. Po wykonaniu otworu wentylacyjnego przyszedł czas na jego wykończenie i zamontowanie kanału. Upewnij się, że krawędzie otworu są gładkie i wolne od zadziorów, co zapewni lepsze dopasowanie kratki.

1. Dopasuj kanał: Dotnij rurę wentylacyjną na odpowiednią długość. Powinna być o ok. 2-3 cm dłuższa niż grubość ściany, aby zapewnić stabilny montaż kratek.
2. Zachowaj spadek: Wsuń kanał w otwór. Używając poziomicy, ustaw go z minimalnym, 1-2% spadkiem w kierunku zewnętrznym.
3. Wypełnij pianą: Szczelinę pomiędzy rurą a murem wypełnij dokładnie niskoprężną pianą montażową. Piana niskoprężna po utwardzeniu nie będzie napierać na kanał, co mogłoby go zdeformować. Upewnij się, że piana montażowa dokładnie wypełnia całą przestrzeń wokół rury na całej głębokości muru.
4. Izolacja dodatkowa: Przed osadzeniem kanału w ścianie warto owinąć go specjalną matą izolacyjną (np. z pianki kauczukowej). Poprawa izolacji termicznej i akustycznej wokół otworu wentylacyjnego jest kluczowa dla komfortu w pomieszczeniach. Możesz również użyć specjalnych mat akustycznych, które zmniejszają hałas z zewnątrz. Innym sposobem na poprawę izolacji jest stosowanie uszczelniaczy w miejscach styku materiałów, co pozwoli na eliminację mostków termicznych.

Etap 4: Montaż kratek i zabezpieczeń

Na koniec pozostaje montaż kratki wentylacyjnej w ścianie zewnętrznej oraz wewnętrznej. Zewnętrzną kratkę przykręć do ściany za pomocą kołków, a styk kratki z elewacją dodatkowo uszczelnij silikonem lub uszczelniaczem dekarskim. Instalacja siatki przeciw owadom w otworze wentylacyjnym to ważny krok, który zapobiega przedostawaniu się insektów do wnętrza budynku. Aby to zrobić, najpierw zmierz wymiary otworu, aby odpowiednio dopasować siatkę. Następnie, umieść siatkę w otworze i upewnij się, że jest dobrze dopasowana, aby nie pozostawiać szczelin.

Wiertnice diamentowe w branży HVAC

Branża HVAC należy do tych, które rozwijają się niezwykle dynamicznie. Coraz bardziej rozbudowane systemy instalacyjne wymagają nie tylko specjalistycznej wiedzy, ale też nowoczesnych narzędzi. Jednym z takich narzędzi, bez którego trudno wyobrazić sobie codzienną pracę instalatora, jest wiertnica diamentowa. W pracy instalatora HVAC kluczowe jest przygotowanie otworów pod przewody, rury czy kanały.

Technika diamentowa realizowana jest za pośrednictwem dwóch rodzajów działań: wiercenia oraz cięcia. To sposób na obróbkę betonu, który wyróżnia się dużą skutecznością. Dzięki technice diamentowej można realizować zlecenia na rozmaitej wielkości otwory w znacznie szybszym tempie, niż dotychczas. Bezpośredni wpływ na to ma charakterystyka wiertnicy diamentowej, a także stosowane do niej wiertła, które pozwalają na pracę z betonem, nieszkodliwą dla budynku oraz ludzi.

Zastosowanie wiertnic diamentowych

Wiertnica diamentowa ma zastosowanie przy wszelkich możliwych otworach, które należy wykonać w betonie. Prace z wykorzystaniem takiego narzędzia można przeprowadzać w całkowicie nowych konstrukcjach, jak i już istniejących. Technika diamentowa stała się najlepszym rozwiązaniem do obróbki betonu, nawet w najtrudniejszych sytuacjach:

• Tworzenie otworów na okablowanie: Przejścia pomiędzy pomieszczeniami wymagają precyzji. Wiertnice diamentowe pozwalają stworzyć otwory o niewielkiej średnicy na okablowanie elektryczne, telewizyjne czy internetowe.
• Przygotowanie otworów dla rurociągów: Można je stworzyć o rozmaitych rozmiarach, dostosowanych do wymagań oraz specyfikacji technicznej.
• Wiercenie otworów pod instalacje hydrauliczne i gazowe: Narzędzie umożliwia przygotowanie ich pod różnym kątem, co w znacznym stopniu przyspiesza realizację inwestycji.
• Wiercenie pod instalacje kanałów wentylacyjnych: Wiertnica diamentowa jest niezbędna do wykonania odpowiednich otworów, które umożliwią poprowadzenie przewodów wentylacyjnych, szczególnie w przypadku dużych instalacji, gdzie kanały mają średnicę 200 mm i więcej. Tylko wiertnica diamentowa jest w stanie zagwarantować, że otwór będzie wykonany szybko, bez ryzyka spękań, z zachowaniem estetyki.
• Przewierty podczas budowy wiaduktów i mostów: Duże średnice otworów mogą być wykonywane odpowiednim wiertłem lub też przy zastosowaniu wiercenia ściegiem.

Wiertnica diamentowa pracuje w sposób bezgłośny, co ma znaczenie podczas realizacji zleceń w piętrowych budynkach. Ponadto, wiercenie w betonie techniką diamentową jest bardzo precyzyjne. Krawędzie powstałych otworów są gładkie. Wiertnica pracuje w sposób bezudarowy i nie przenosi wibracji na pozostałe elementy konstrukcyjne budynku.

Rodzaje wiertnic diamentowych

Wiertnice diamentowe mogą występować z rozmaitą specyfikacją. Możemy wyróżnić wiertnice diamentowe do pracy:

• Z ręki: Wiertnica diamentowa ręczna przydaje się wszędzie tam, gdzie konieczne jest wykonanie otworów o średnicach do ok. 162 mm. Wtedy operator nie potrzebuje dodatkowego wsparcia mechanicznego (np. podpory), do wykonania pracy. Przykładem jest model WT112 - kompaktowa, lekka i mobilna wiertnica ręczna o mocy 1500 W. Zakres średnic od 8 do 112 mm sprawia, że świetnie nadaje się do prac przy montażu klimatyzatorów, przejść pod rury wodne czy przewody elektryczne. WT202 to mocniejsza (2300 W) wiertnica ręczna z możliwością montażu na statywie. Dzięki średnicom do 202 mm jest uniwersalnym rozwiązaniem do średnich prac HVAC.
• Ze statywu: Otwory o większej średnicy wymagają bardziej zaawansowanej konstrukcji. Wiertnica do takich celów wyposażona jest w statyw. Dzięki temu duże otwory są tak samo precyzyjne, jak małe, a przy tym praca z narzędziem jest bardziej komfortowa i efektywna. Przykładem jest WT255E - urządzenie o mocy 3950 W, które pozwala na wiercenie otworów do 255 mm. To już sprzęt dla instalatorów, którzy realizują większe inwestycje. WT305E - wiertnica stacjonarna na statywie, przeznaczona do najbardziej wymagających prac. Umożliwia wykonywanie otworów nawet do 305 mm średnicy w żelbecie.

Dobór wiertnicy zależy przede wszystkim od rodzaju wykonywanych prac. Jeśli firma specjalizuje się w montażu klimatyzacji domowej, wystarczy kompaktowa i mobilna wiertnica ręczna, taka jak WT112 czy WT202. Gdy jednak trzeba wykonać kilkadziesiąt otworów o dużych średnicach, lepiej sprawdzi się mocniejszy model na statywie, np. WT305E.

Chłodzenie wiertnic diamentowych

Praca wiertnicy może odbywać się na sucho lub na mokro. Wiertnica, która wykonuje otwory z użyciem wody, jest przez nią schładzana. Wtedy też narzędzie może pracować bez przerwy, ponieważ woda ogranicza nagrzewanie się wiertła. Ponadto zapobiega wydzielaniu się kurzu oraz pyłu krzemionkowego, który jest bardzo groźny dla człowieka. Do komfortowej pracy z chłodzeniem na mokro potrzebne są hydronetki, które umożliwiają stałe doprowadzanie wody.

Akcesoria do wiertnic

Sama wiertnica to dopiero połowa sukcesu. Do komfortowej pracy potrzebne są również odpowiednie akcesoria:

• Statywy pochyłe: pozwalają ustabilizować urządzenie i zwiększyć precyzję.
• Koronki diamentowe: o różnych średnicach, przystosowane do pracy w betonie, żelbecie czy asfalcie.
• Hydronetki: do chłodzenia na mokro.

Bezpieczeństwo pracy z wiertnicą

W branży HVAC bezpieczeństwo pracowników ma ogromne znaczenie. Wiertnice wyposażone są w sprzęgła mechaniczne, które chronią silnik przed przeciążeniem i zwiększają kontrolę nad maszyną. Zarówno w modelach ręcznych, jak i tych na statywach znajdziemy zabezpieczenia PRCD, pozwalające bezpiecznie pracować na mokro.

Przed rozpoczęciem pracy upewnij się, w jakim materiale będziesz wiercić - czy to beton, żelbet, cegła, czy kamień naturalny. Jeśli otwór ma być wykonywany w ścianie nośnej lub stropie, sprawdź dokumentację techniczną budynku, aby nie osłabić konstrukcji. Zabezpiecz miejsce wiercenia, tak aby pył i urobek nie dostały się do gotowych instalacji czy pomieszczeń. Jeśli pracujesz w obiekcie zamieszkałym, zastosuj chłodzenie wodne i odsysanie pyłu.

Zawsze używaj okularów ochronnych, rękawic, ochronników słuchu oraz odzieży roboczej. Sprawdź, czy przewód zasilający jest suchy i nieuszkodzony. Podczas wiercenia nie dociskaj urządzenia nadmiernie - pozwól, aby otwór wycinały diamenty. Kontroluj temperaturę narzędzia i w razie potrzeby stosuj chłodzenie wodne. Po zakończeniu pracy oczyść wiertnicę i koronkę, sprawdzając ich stan techniczny.

Nowoczesne technologie i przyszłość wentylacji

W dobie rosnącej świadomości ekologicznej i potrzeby oszczędzania energii, warto zwrócić uwagę na nowoczesne technologie, które mogą zwiększyć efektywność wentylacji. Jednym z rozwiązań są inteligentne systemy wentylacyjne, które automatycznie dostosowują przepływ powietrza w zależności od aktualnych warunków w pomieszczeniu.

Inwestycja w systemy wentylacji z odzyskiem ciepła to kolejny krok w kierunku efektywności energetycznej. Takie systemy pozwalają na wykorzystanie ciepła z powietrza wywiewanego do podgrzewania powietrza nawiewanego, co znacząco obniża koszty ogrzewania w sezonie zimowym. Warto również pomyśleć o zastosowaniu filtrów HEPA, które skutecznie eliminują alergeny i zanieczyszczenia, zapewniając czystsze powietrze w pomieszczeniach.

Rozwój technologii wiertnic jest nieunikniony. Już teraz pojawiają się modele akumulatorowe, które zwiększają mobilność i pozwalają pracować tam, gdzie dostęp do zasilania jest ograniczony. Coraz częściej mówi się też o integracji z systemami cyfrowymi - na przykład automatycznym pomiarem głębokości i średnicy otworu.
