Wiertnica horyzontalna (ang. Horizontal Directional Drilling - HDD) to specjalistyczny sprzęt umożliwiający wykonanie poziomych lub ukośnych przewiertów w ziemi. Technologia ta zrewolucjonizowała inżynierię infrastrukturalną, umożliwiając prowadzenie instalacji podziemnych bez konieczności wykonywania rozległych i kosztownych wykopów otwartych. W ostatnich latach technologie bezwykopowe zyskały ogromne znaczenie w budownictwie i inżynierii infrastrukturalnej, stając się podstawowym narzędziem w nowoczesnym budownictwie. Nowoczesny sprzęt, jakim dysponujemy, pozwala na sprawne i precyzyjne wykonanie dowolnego typu instalacji bez ryzyka uszkodzenia istniejącej infrastruktury.
Zasada Działania Wiertnicy Horyzontalnej
Wiertnica horyzontalna to maszyna, której konstrukcja umożliwia prowadzenie wiercenia w poziomie lub pod kątem, co odróżnia ją od tradycyjnych wiertnic pionowych. Jest ona wyposażona w stalową ramę, silnik napędowy, system hydrauliczny oraz zestaw wierteł i rur wiertniczych, które łączą się w trakcie pracy, tworząc przewód o dużej długości. Najważniejszym elementem wyposażonej w wysokoprężny silnik wiertnicy horyzontalnej jest wiertło o dużym zasięgu, pozwalające na wykonywanie przewiertów nawet o długości kilku kilometrów. Kluczowym elementem jest wiertło prowadzące, połączone z sondą sterującą i systemem nawigacyjnym, które pozwalają kontrolować kierunek przewiertu.

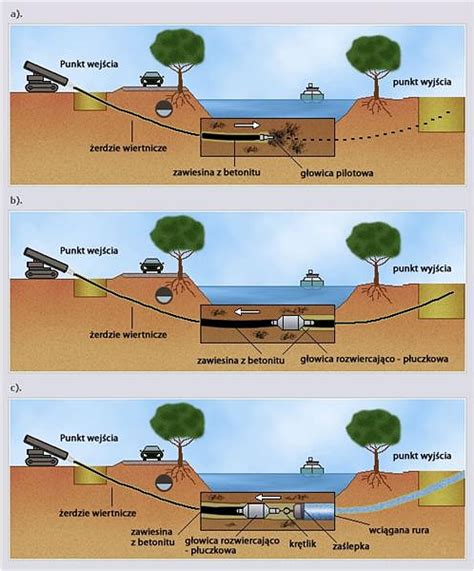

Etapy Przewiertu Sterowanego (HDD)
- Analiza i Projektowanie: Zastosowanie wiertnicy horyzontalnej poprzedzone jest badaniem terenu i zaprojektowaniem trajektorii przewiertu, zgodnie z którą poprowadzona zostanie instalacja.
- Wiercenie Pilotażowe: Żerdź startowa, zaopatrzona w odpowiednie dla warunków geologicznych narzędzie wiercące oraz głowicę pilotażową, jest wkręcana w podłoże. W zakończeniu głowicy znajduje się sonda z nadajnikiem, który umożliwia precyzyjną lokalizację i korygowanie trasy pracy w oparciu o przyjęte założenia projektowe. Kolejne żerdzie są pobierane z magazynku urządzenia i automatycznie dokręcane w miarę postępu prac. Urobek z wykonywanego odwiertu transportowany jest na zewnątrz za pomocą płuczki. Operator na bieżąco monitoruje tor wiercenia, co umożliwia omijanie przeszkód i prowadzenie otworu zgodnie z zaprojektowaną trasą.
- Rozwiercanie Powrotne: Głowica pilotażowa zastępowana jest narzędziem rozwiercającym, którego dobór uzależniony jest od docelowej średnicy oraz warunków geologicznych. Przy większych wymiarach średnicy otwór wykonuje się stopniowo, zwiększając średnicę końcówki rozwiertowej, aż do osiągnięcia prawidłowego wymiaru.
- Instalacja Rurociągu: Na trzecim etapie pozostaje wciągnięcie do przygotowanego wcześniej tunelu osłon chroniących przewody właściwe. Komponenty, w całości lub zgrzane do odpowiedniej długości, dołącza się za pomocą specjalnych uchwytów za głowicą rozwiertową i wciąga do jego wnętrza. Im większy postęp wciągania osłon, tym żerdzie są automatycznie rozkręcane i składowane w magazynku.
Ostatecznym efektem użycia wiertnicy horyzontalnej jest ułożenie sieci w przygotowanym otworze. Po zakończeniu prac wymaga się wykonania profilu powykonawczego.
Rola Płuczki Wiertniczej
Proces wiercenia wspomagany jest przez płuczkę bentonitową, która stabilizuje otwór, chłodzi narzędzie oraz wypłukuje urobek na powierzchnię. Odpowiada ona za stabilizację ścian otworu, chłodzenie narzędzi wiertniczych oraz wynoszenie urobku na powierzchnię.
Systemy Kontroli i Monitoringu
Wiertło jest wyposażone w układ sprzęgający, umożliwiający dokładną kontrolę pracy i trajektorii. Operator na bieżąco monitoruje tor wiercenia, a odchylenie od zaprojektowanego kursu wiercenia jest zwykle nieznaczne. W przypadku, gdy trajektoria ulegnie większemu niż akceptowalne odchyleniu, operator musi ją skorygować. Nowoczesne wiertnice wyposażone są w sondy radiowe i systemy telemetryczne, które przekazują dane o położeniu i nachyleniu wiertła w czasie rzeczywistym. Dzięki temu możliwe jest prowadzenie przewiertu z dokładnością do kilkunastu centymetrów, nawet na dużych odległościach.
Zastosowanie Wiertnic Horyzontalnych
Zastosowanie wiertnicy horyzontalnej jest niezbędne tam, gdzie klasyczny wykop generuje zbyt duże utrudnienia logistyczne lub finansowe. Wiertnice horyzontalne stosuje się przy budowie instalacji podziemnych, takich jak sieci wodociągowe, kanalizacyjne, gazowe czy energetyczne. Pozwalają one na precyzyjne przeprowadzenie instalacji w trudnych warunkach:
- W gęsto zabudowanych obszarach miejskich, gdzie tradycyjne metody byłyby trudne do zrealizowania.
- Pod przeszkodami terenowymi, takimi jak ruchliwe ulice, autostrady, tory kolejowe, rzeki, jeziora, strumienie, inne akweny czy budynki.
- Na terenach skalistych i górzystych.
- W projektach światłowodowych (FTTH), które wymagają precyzyjnego układania kabli na dużych odległościach.
Korzyści z Technologii Bezwykopowej
Technologia HDD oferuje szereg wymiernych korzyści, co czyni ją preferowaną metodą w wielu projektach infrastrukturalnych:
- Szybkość i Efektywność: Znacznie przyspiesza i ułatwia skomplikowane roboty instalacyjne, skracając czas realizacji inwestycji.
- Ochrona Środowiska: Jest to technologia przyjazna środowisku, która pozwala układać rurociągi bezkolizyjnie z rzekami, jeziorami i innymi akwenami. Minimalizuje ingerencję w środowisko naturalne i krajobraz.
- Ochrona Infrastruktury: Umożliwia sprawne i precyzyjne wykonanie instalacji bez ryzyka uszkodzenia istniejącej infrastruktury naziemnej i podziemnej.
- Redukcja Kosztów: Eliminacja konieczności wykonywania rozległych wykopów i późniejszej rekultywacji terenu znacząco obniża koszty odtworzenia nawierzchni drogowych, chodników czy terenów zielonych.
- Praca w Trudnych Warunkach: Metoda bezwykopowa pozwala na wykonywanie przewiertów na terenach skalistych, górzystych, a także w trudnych warunkach geologicznych, w tym w glebach nasyconych wodą, gdzie wykop odkrywkowy mógłby się zapadać.
Wyzwania i Warunki Eksploatacji
Skuteczność technologii HDD zależy od właściwego doboru maszyny do warunków gruntowych oraz od kwalifikacji operatora. Technologia ta najlepiej sprawdza się w gruntach zwięzłych i nieskalistych (gliny, iły, piaski), jednak jej zastosowanie w terenach skalistych również jest możliwe, choć wymaga specjalistycznego sprzętu.
Praca w Gruntach Piaszczystych
Wiercenie w piasku stanowi utrapienie wielu operatorów. Często zdarza się, że przy rozwiercaniu otworu pilotażowego w piaszczystym terenie zanika cyrkulacja płuczki w otworze, a siła uciągu rozwiertaka przekracza możliwości maszyny. W takich warunkach sprawdza się najlepiej bentonit o większej lepkości. Czasem konieczne jest wykonanie mocniejszego roztworu płuczki, tak aby była odpowiednio gęsta. Pomimo wpompowania dużych ilości płuczki, w piachu duża jej część może znikać bez śladu.
Kwalifikacje Operatora
Obsługa wiertnic horyzontalnych wymaga wysokich kwalifikacji operatorskich, wiedzy z zakresu geotechniki, mechaniki oraz umiejętności korzystania z komputerowych systemów nawigacyjnych. Operator odpowiada za utrzymanie przewiertu w zaplanowanym kierunku, a także za reagowanie na zmieniające się warunki gruntowe. Zdarza się, że wiertło, pomimo wcześniejszego badania terenu, trafia na przeszkodę, której nie może pokonać. W takiej sytuacji konieczne jest jej ominięcie i zmiana trajektorii.
Wiertnice Horyzontalne Vermeer: Modele i Specyfikacje
Firma Vermeer jest uznanym producentem wiertnic horyzontalnych, oferującym szeroką gamę maszyn dostosowanych do różnorodnych zastosowań. Produkowane obecnie urządzenia wiertnicze to samojezdne wiertnice gąsienicowe o napędzie dieslowskim. Seria Vermeer S3 charakteryzuje się szybkością działania, prostotą obsługi oraz niskim poziomem hałasu, które stały się wyznacznikami dla całej generacji wiertnic tej marki. System stałego udoskonalania i modernizacji produktów, praktykowany w firmie Vermeer, doprowadził do powstania wielu zaawansowanych modeli.
Wybrane Modele Wiertnic Vermeer
Vermeer D10x15 S3
Ten model oferuje jeszcze większą moc i wydajność niż jego poprzedniczka, model D9x13 S3. To niezawodne i ekonomiczne rozwiązanie do małych instalacji serwisowych, stworzone, aby zwiększyć produktywność firmy, umożliwiając szybsze przechodzenie od jednego zadania do drugiego.
Vermeer D20x22 S3
Kolejny model generacji wiertnic S3 charakteryzuje się większą mocą, zwiększoną prędkością, wszechstronnością i precyzyjną kontrolą. Zapewnia znaczny wzrost mocy i prędkości w porównaniu zarówno do konkurentów, jak i do swojego poprzednika - D16x20 Series II.

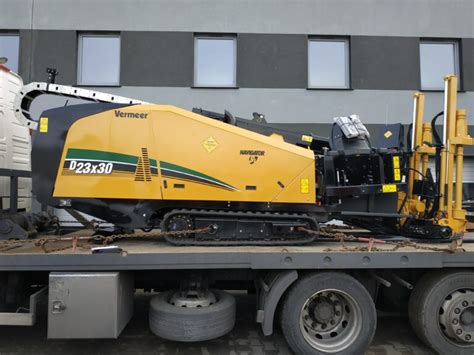

Vermeer D23x30 S3 / D23x30 DR Seria 3
Ta wiertnica dysponuje siłą ciągu i pchania rzędu 10 880 kg oraz momentem osiągającym ponad 4000 Nm. Na pokładzie znalazło się również miejsce dla pompy płuczkowej o wydajności max. 132 l/min. Model D23x30 DR Seria 3 to zupełnie nowe urządzenie z gamy wiertnic Vermeer z możliwością wiercenia w skale. Wyposażona w 100-konny silnik Deutz’a, spełniający normę Tier IV Final Stage V, emituje hałas na poziomie uszu operatora nieprzekraczający 80 dB(A).
Vermeer D24G4
Jest to solidna, nowoczesna maszyna przeznaczona do realizacji przewiertów w zróżnicowanych warunkach gruntowych. Urządzenie zapewnia siłę pchania i ciągnięcia na poziomie 24 700 lbs (110 kN). Sercem maszyny jest silnik CAT® C3.6 o mocy 100 KM (74 kW), spełniający aktualne normy emisji spalin Tier 4 Final / Stage V. Maszyna wyposażona została w automatyczny system załadunku żerdzi (Automated Rod Exchange), standardowy zestaw systemów bezpieczeństwa, oświetlenie robocze oraz układ kotwiczenia.
Vermeer D24x40 Seria 3
Doskonale sprawdza się we wszystkich zastosowaniach wiertniczych, nawet na najbardziej wymagającym placu budowy. Jednostka zasilana jest silnikiem wysokoprężnym John Deere 4045 o mocy 125 KM (spełnia normy emisji spalin Tier IV Final/EU Stage V). Dzięki wydajnej jednostce napędowej wiertnica uzyskuje 5695 Nm momentu obrotowego wrzeciona i prawie 13 ton siły ciągu i pchania. Wysoki moment obrotowy i siła ciągu maszyny wspomagana jest przez wbudowaną pompę płuczkową o wydajności maksymalnej 189 l/min.
Vermeer D40x55 S3 / D40x55DR S3 Navigator®
Horyzontalna wiertnica sterowana D40x55 S3 jest następcą uznanej wiertnicy D36x50 seria II. Uzyskiwana siła pchania/ciągnięcia wynosi 40 000 lb (177,9 kN), a moment obrotowy 5500 ft-lb (7457 Nm), co stanowi wzrost możliwości o 10% w stosunku do poprzedniczki. Maksymalizacja wydajności maszyny nastąpiła przy zastosowaniu silnika John Deere 4045HF275 o mocy 140 KM. Model D40x55DR S3 Navigator® zapewnia doskonałą wydajność w szerokim zakresie warunków gruntowych - od twardej, średniej i miękkiej skały po glinę, piasek oraz iły. Budowa wiertnicy oparta jest o technologię podwójnej żerdzi, która wykorzystuje wewnętrzną żerdź, aby zapewnić moment obrotowy dla koronki wiertniczej, podczas gdy zewnętrzna żerdź służy do sterowania przewodem wiertniczym oraz dostarczania momentu obrotowego na potrzeby rozwiercania otworu. Maszyna dysponuje siłą ciągu i pchania rzędu 178 kN oraz momentem osiągającym prawie 7500 Nm, a pompa płuczkowa ma wydajność max. 265 l/min.
Vermeer D60x90
Przy projektowaniu tego modelu przyświecała idea większej wydajności na mniejszej przestrzeni. Zasilana przez 202-konny silnik CATERPILLAR C7.1, spełniający normy Tier IV (Stage V), zapewnia siły pchania i ciągnięcia do 27,2 tony oraz moment obrotowy do wartości ponad 12 000 Nm. Wiertnica Vermeer D60x90 może zostać skonfigurowana do indywidualnych potrzeb użytkownika poprzez wybór całej gamy opcji, w tym średnicy żerdzi, systemu kotwienia czy klimatyzowanej kabiny. Posiada podajnik żerdzi inspirowany sprawdzonym rozwiązaniem, pozwalający na sprawną wymianę żerdzi, oraz system szybkiej zmiany kosza żerdzi.
Vermeer D100x140
Ta potężna wiertnica, zasilana 275-konnym silnikiem CATERPILLAR Tier 4 Final (Stage V), wytwarza imponującą siłę pchania i ciągnięcia osiągającą wartość 45,36 ton. Może być wyposażona w żerdzie o długości 4,6 m lub 6,1 m o grubości 3,5″. Zastosowanie otwartych imadeł pozwala na stałą kontrolę procesu skręcania i rozkręcania żerdzi oraz na odkręcanie dużych narzędzi wiertniczych. W standardzie otrzymuje się dwa wyświetlacze LCD wyświetlające parametry pracy maszyny oraz informacje z lokalizatora DCI.
Vermeer D120E (W pełni elektryczna)
Ta w pełni elektryczna horyzontalna wiertnica sterowana o sile uciągu 120 ton została stworzona głównie z myślą o wymagającym rynku europejskim, pod względem ekologii oraz możliwości transportu kołowego. Moment obrotowy do 110 kNm zapewnia możliwości wiercenia dużych średnic otworów porównywalnie z większymi wiertnicami typu maxi rig. Bezpośredni, elektryczny napęd zapewnia reaktywność, sterowalność i skalowalność dla wysokich wymagań specjalnych projektów. Intuicyjny interfejs człowiek-maszyna (HMI) w połączeniu ze sterowaniem pojemnościowym najnowszej generacji, czynią przewiert cyfrowym doświadczeniem. Potężne imadło poruszające się po całej długości łoża dysponuje 220 kNm momentem zrywającym połączenie oraz 110 kNm momentem skręcającym, umożliwiając zastosowanie rur wiertniczych o średnicy zewnętrznej do 7,625 cala.
Vermeer D220x500 S3
Model D220x500 S3 obsługuje instalacje wodociągowe i użyteczności publicznej o dużej średnicy na obszarach miejskich, a także wymagające długie instalacje rurociągowe. Możliwość stosowania rur wiertniczych o długości 9,1 m lub 6,1 m redukuje liczbę skręceń, co jest optymalną konfiguracją do wykonywania prac z rurociągami. Posiada zintegrowany podajnik żerdzi z instalacją sondy kablowej wraz z pomostem na całej długości łoża.
Vermeer D550
Przoduje w klasie wiertnic o sile ciągu 550 000 funtów (249 475,8 kg) z imponującym momentem obrotowym 100 000 stóp-funtów (135 581,8 Nm), przy niskim poziomie hałasu podczas pracy. Ta najnowsza generacja wiertnic oferuje zaawansowaną telematykę i inteligentną technologię pokładową, zapewniające operatorowi i personelowi zdalnemu informacje dotyczące wierceń i diagnostyki w czasie rzeczywistym. Wiertnica ta jest wyposażona w hydrauliczną przekładnię, która zapewnia stałą, bardzo małą prędkość podczas pracy w trudnych, szczególnie w twardych skałach.
Wszystkie informacje o produkcie i specyfikacje mogą ulec zmianie i mogą zawierać opcjonalne lub specyficzne dla danego regionu akcesoria lub komponenty. Rzeczywiste funkcje maszyn, opcje, specyfikacje i dostępność produktów mogą się różnić. W celu uzyskania aktualnych informacji, należy skonsultować się z dealerem Vermeer.
Przyszłość Technologii HDD
Wraz z rosnącym zapotrzebowaniem na rozbudowę sieci infrastrukturalnych, znaczenie technologii horyzontalnych będzie stale rosnąć. Dynamiczny rozwój miast, rozbudowa sieci telekomunikacyjnych oraz konieczność modernizacji systemów wodociągowych i kanalizacyjnych sprawiają, że wiertnice horyzontalne stają się podstawowym narzędziem w nowoczesnym budownictwie. Coraz większą rolę odgrywa automatyzacja procesów, w tym stosowanie systemów GPS i zaawansowanych metod monitoringu, które zwiększają precyzję i bezpieczeństwo pracy. W przyszłości można spodziewać się dalszego udoskonalania płuczek wiertniczych, co pozwoli na wiercenie w jeszcze bardziej wymagających warunkach gruntowych.
