Czym jest płuczka wiertnicza i jakie jest jej zastosowanie?
Płuczka wiertnicza to specjalistyczny płyn technologiczny, który jest nieodzownym elementem procesów wiercenia otworów wiertniczych. Znajduje ona szerokie zastosowanie w przemyśle naftowym, gazowym oraz w geotechnice. Głównym zadaniem płuczki jest wspomaganie procesu wiercenia poprzez szereg kluczowych funkcji.
Funkcje płuczki wiertniczej
- Chłodzenie i smarowanie narzędzi wiertniczych, co przedłuża ich żywotność i zapewnia płynną pracę.
- Oczyszczanie dna otworu z urobku (zwiercin), co zapobiega zakleszczeniu narzędzi i umożliwia dalsze wiercenie.
- Stabilizacja ścian otworu, zapobiegając ich osypywaniu się i zapewniając bezpieczeństwo prac.

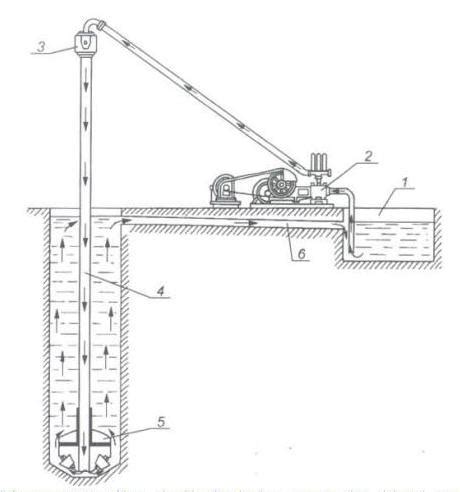

Płuczka wiertnicza jest pompowana do otworu wiertniczego podczas wiercenia. Istnieje wiele różnych rodzajów płuczek wiertniczych, które są dostosowane do specyficznych warunków wiercenia oraz rodzajów skał, z którymi przychodzi się zmierzyć.
Rodzaje płuczek wiertniczych - płuczka bentonitowa
Szczególnym rodzajem płuczki wiertniczej jest płuczka bentonitowa. Składa się ona z bentonitu, wody oraz specjalnych dodatków. Bentonit, będący naturalnym minerałem, posiada właściwości żelujące, dzięki czemu płuczka bentonitowa charakteryzuje się dużą gęstością i doskonałymi właściwościami filtracyjnymi.
Zastosowanie i przygotowanie płuczki bentonitowej
Płuczka bentonitowa jest powszechnie stosowana w różnorodnych pracach wiertniczych, w tym przy wierceniu otworów, studni, szybów i tuneli. Jej przygotowanie polega na prostym zmieszaniu bentonitu z wodą. Po zakończeniu prac wiertniczych, płuczka bentonitowa jest usuwana z otworu.
Bentonit - kluczowy składnik
Bentonit to osadowa skała ilasta, której podstawowym składnikiem jest montmorylonit - minerał należący do grupy krzemianów warstwowych. Jego unikalne właściwości sprawiają, że jest niezwykle wszechstronny i ceniony w wielu dziedzinach przemysłu.
Budowa hydraulicznej wiertnicy do studni - aspekty techniczne
Budowa własnej, hydraulicznej wiertnicy do studni to złożone przedsięwzięcie, które wymaga starannego doboru komponentów i przemyślanej konstrukcji. Dyskusje na forach internetowych często koncentrują się na rozwiązaniach pozwalających na obniżenie kosztów, przy jednoczesnym zachowaniu bezpieczeństwa i efektywności pracy.
System hydrauliczny - kluczowe elementy
Zaleca się rozdzielenie układu hydraulicznego na kilka niezależnych obiegów, zamiast próbować zasilać wszystkie funkcje jedną pompą. Typowe konfiguracje obejmują:
- Obieg dla pompy płuczki: Duży wydatek, około 150 l/min.
- Obiegi dla jazdy, podpór i stawiania masztu: Mniejsze obiegi, około 40 l/min.
- Obieg dla obrotu i podnoszenia karetki: Połączenie dwóch mniejszych obiegów za pomocą zaworów zwrotnych, co pozwala uzyskać około 70-80 l/min.
Do połączenia silnika spalinowego z pompą kluczowe jest zastosowanie płyty montażowej i adaptera ze sprzęgłem kłowym. Bezpośrednie stosowanie pasków lub łańcuchów na pompie jest niewskazane, ponieważ pompy nie tolerują obciążeń promieniowych ani osiowych.
Wybór podzespołów
- Głowica obrotowa: Często wskazywane są hydromotory OMV 500 lub BMV 630, z pracą w zakresie około 100-120 obr./min i momentem rzędu 650-1460 Nm. Optymalny zakres obrotów dla wielu zastosowań to około 100 obr./min.
- Pompa do płuczki: Lepiej sprawdzają się pompy tłokowe niż wirnikowe. Dla otworu o średnicy około 160 mm praktyczna wartość wydajności to około 200 l/min, choć w większych konstrukcjach stosuje się znacznie większe przepływy.
- Napęd: W przypadku potrzeby zastosowania udaru, lepszym rozwiązaniem jest dołożenie górnego młota lub modułu udarowego niż modyfikowanie samego napędu obrotu.
- Zbiornik oleju: Zaleca się zbiornik o pojemności co najmniej 100 litrów.
Doświadczenia użytkowników w budowie wiertnicy
Wielu użytkowników dzieli się swoimi doświadczeniami z budowy własnych wiertnic, podkreślając potrzebę stosowania gotowych rozwiązań i rozwiązań hybrydowych, aby obniżyć koszty. Przykładowo, maszt od wózka widłowego może być adaptowany do konstrukcji wiertnicy. W pełni hydrauliczny system odkręcania żerdzi oraz dodatkowe chwytaki do stawiania i opuszczania żerdzi znacząco ułatwiają pracę.
Przykłady rozwiązań konstrukcyjnych
- Napęd wiercenia: Silnik BMR400 z przekładnią kątową 1,57:1, generujący około 100-120 obr./min i moment rzędu 650 Nm.
- System odkręcania żerdzi: W pełni hydrauliczny, z dodatkowymi kleszczami.
- Pompa wody: Stosowane są pompy wirnikowe (odśrodkowe), choć pompy tłokowe mogą oferować lepsze ciśnienia.
- Napęd pompy wody: Rozwiązania oparte na hydraulice, gdzie pompa hydrauliczna zasila silnik hydrauliczny.
- Chłodzenie oleju: Wykorzystanie chłodnic rurowych chłodzonych płuczką.
- Podwozie: Konstrukcje samojezdne z napędem hydrostatycznym, wykorzystujące silniki hydrauliczne na osiach oraz maglownice samochodowe do sterowania.
Koszty budowy często przekraczają pierwotne założenia, a prozaiczne problemy, takie jak napęd pompy wody, mogą generować znaczące wydatki. W takich sytuacjach zastosowanie trzech pomp hydraulicznych może być rozwiązaniem problemu z różnym zapotrzebowaniem na przepływ oleju.
Metody wiercenia studni głębinowych
Budowa studni głębinowej to inwestycja przynosząca niezależność od sieci wodociągowej, czystą wodę i oszczędności. Dwie główne technologie wiercenia to metoda płuczkowa i metoda obrotowo-udarowa.
Metoda płuczkowa (płukanie)
Metoda płuczkowa polega na jednoczesnym wierceniu otworu i usuwaniu urobku za pomocą płuczki wiertniczej. Płuczka (woda lub specjalistyczny płyn) jest wtłaczana pod ciśnieniem do otworu, wypychając zwierciny na powierzchnię i chłodząc wiertło. Jest to metoda szybka i ekonomiczna, szczególnie efektywna w miękkich i łatwych w obróbce gruntach. Płyn płuczkowy działa jak bariera zapobiegająca osunięciom ziemi i utrzymująca stabilność otworu.
Zalety metody płuczkowej:
- Szybkość wykonania odwiertu.
- Niższe koszty w porównaniu do metody udarowo-obrotowej.
- Precyzja i stabilność otworu dzięki płynowi.
- Bezpieczeństwo pracy.
Wiertnice płuczkowe mogą być wyposażone w pompy o różnej wydajności (od 200 do 750 l/min) i zakresie ciśnienia (63-75 barów), co pozwala na dostosowanie ich do indywidualnych potrzeb projektu.
Metoda obrotowo-udarowa
Metoda obrotowo-udarowa znajduje zastosowanie głównie w przypadku twardych podłoży. Łączy działanie młotów wiertniczych z wiertnicami hydraulicznymi, wykorzystując wiercenie z udarem. W tej metodzie zwierciny nie są wydobywane na powierzchnię tak jak w przypadku płuczki, a niezbędna jest sprężarka dostarczająca powietrze do płukania otworu. Metoda ta jest droższa, ale skuteczniejsza w trudnych warunkach geologicznych.
nowy nabytek wiertnica
Wybór odpowiednich rur i gryzerów
Kwestia wyboru odpowiednich rur (żerdzi) i gryzerów jest kluczowa dla efektywności i bezpieczeństwa wiercenia. W przypadku amatorskich konstrukcji, gdzie budżet jest ograniczony, użytkownicy często szukają tańszych alternatyw dla drogich, profesjonalnych zworników.
Połączenia rur/żerdzi
Jednym z proponowanych rozwiązań jest wypalanie z blachy pierścieni o średnicy wewnętrznej rury, zespawanie ich i skręcenie śrubami na obwodzie. Jest to rozwiązanie tanie i potencjalnie pewne. Bardziej niezawodne są oryginalne żerdzie wiertnicze z mufami i stożkowym gwintem trapezowym, zazwyczaj grubościenne (około 10 mm ścianki) i o długości około 6 metrów.
W praktyce pokazano działającą amatorską wiertnicę płuczkową z żerdziami o długości 2 metry, wykonanymi z rury Ø50 mm i ścianką 5 mm. Zworniki na klucz 50 mm, głowica z gwintem strażackim, motoreduktor 3-fazowy 2,2 kW/50 obr./min oraz pompa o wydajności 25 000 l/h to przykładowe parametry takiego zestawu, który schodził do około 38 metrów głębokości.

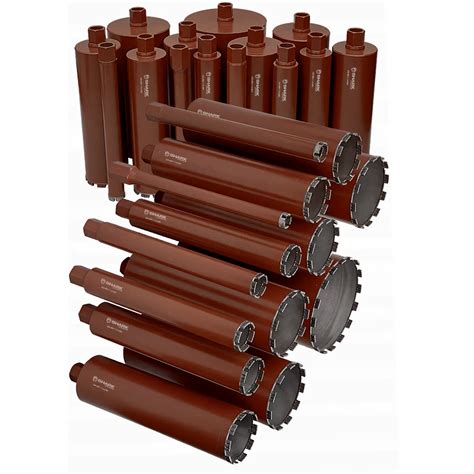

Gryzery i wiertła
Dla wiercenia na sucho stosuje się szneki (przewody wiertnicze ze spiralą). Do nich lepsze są specjalistyczne koronki, np. typu "raczek" lub "rybi ogon" (koronka widiowa palcowa), niż tradycyjne gryzery. Gryzery stosuje się głównie przy wierceniu płuczkowym.
Moment obrotowy jest kluczowy. Silnik 2,2 kW z reduktorem na 30 obr./min jest w stanie pracować z gryzerem o średnicy 160 mm, generując około 700 Nm momentu. Bardziej ambitne rozwiązania, jak skrzynia biegów z Subaru Forestera z załączonym reduktorem, mogą generować nawet 8200 Nm momentu. W przypadku trudnych warunków, silnik spalinowy o mocy co najmniej 50 KM może być konieczny.
