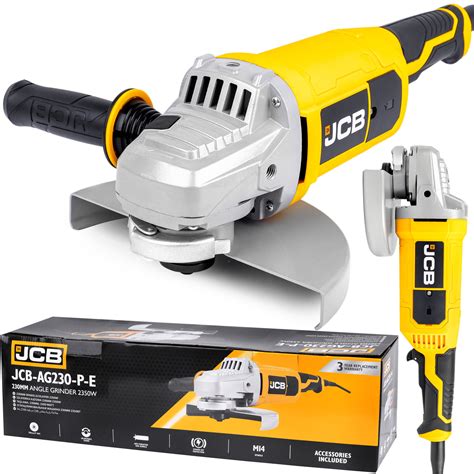

Artykuł ten poświęcony jest wirnikom szlifierek kątowych, w szczególności modelowi JCB 230, oraz ogólnym problemom związanym z ich awariami i naprawami. Przedstawione zostaną praktyczne porady dotyczące diagnostyki i usuwania usterek, a także informacje na temat dostępności części zamiennych.
Diagnostyka problemów z wirnikiem
Wielokrotnie problemy ze szlifierką kątową, takie jak iskrzenie, brak płynnej pracy, przegrzewanie się czy całkowity brak działania, mogą wskazywać na uszkodzenie wirnika. W celu prawidłowej diagnozy należy przeprowadzić kilka kroków.
Weryfikacja kondensatora i uzwojeń
W pierwszej kolejności należy sprawdzić kondensator (np. o pojemności 3.75µF) oraz uzwojenia silnika. Omomierzem należy sprawdzić, czy nie ma przerw w połączeniu uzwojeń. Przykładowo, w szlifierce Einhell bws 230-3, uzwojenia stojana powinny mieć podobną oporność (np. około 2,6 Ω).

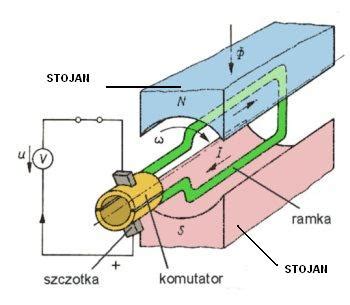

Kontrola komutatora i szczotek
Jedną z częstych przyczyn problemów jest stan komutatora. Jeżeli szlifierka kątowa „pali szczotki” lub iskrzy, warto wyczyścić komutator suchym pumeksem. Mocne iskrzenie z komutatora i przegrzewanie się szlifierki po wymianie łożysk może wskazywać na uszkodzenie wirnika.
W przypadku szlifierki Bosch PWS 700-115, gdzie napięcie dochodzi do szczotek, wyłącznik jest sprawny, a wirnik nie ma śladów przepalenia, przyczyną usterki może być stojan. Jak w przypadku szlifierki używanej przez niemiecką Bundeswehrę, problemem mogą być spalone uzwojenia stojana, co wymaga jego wymiany na nowy.
Pomiar wirnika
Pomiar wirnika jedynie multimetrem może być niewystarczający do wykrycia wszystkich usterek. Często okazuje się, że wirnik „przypala 1 działkę komutatora, a czyszczenie szczelin nic nie daje”, co ostatecznie prowadzi do konieczności wymiany wirnika. Do precyzyjnego pomiaru wirników często potrzebna jest specjalistyczna aparatura.
Brakujący element komutatora, prawdopodobnie wypalony w wyniku zwarcia na wirniku, również jest sygnałem do wymiany wirnika.
Typowe problemy i rozwiązania
Uszkodzenia łożysk i wału

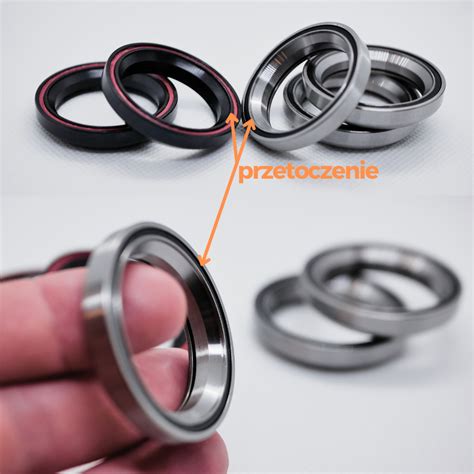

W przypadku szlifierki PARKSIDE, gdzie łożyska zapiekły się i obrobiła się ośka, co powoduje kręcenie się łożyska na ośce, najczęściej konieczna jest wymiana całego wirnika. Alternatywnie, wymiana łożysk 6201 na łożyska 62201 może wymagać podtoczenia wirnika o różnicę szerokości łożysk.
Wytarty stożek na wirniku, w miejscu mocowania małego trybu, w starym modelu Bosch, może być próbą naprawy poprzez napunktowanie. Jednak trwalszym rozwiązaniem może być specjalistyczna regeneracja wirnika.
Naprawa szlifierki kątowej Bosch GWS660 - wymiana łożysk szczotek i wirnika
Uszkodzenia wirnika i opłacalność naprawy
Spalony wirnik to częsta usterka, zwłaszcza w starszych lub intensywnie eksploatowanych szlifierkach, takich jak Walter WS 230-2400. Koszty naprawy mogą przewyższać wartość nowej szlifierki, szczególnie w przypadku modeli AEG WSLE 115 lub DeWalt, gdzie wirniki są drogie. Decyzja o naprawie powinna być poprzedzona dokładną analizą kosztów części i robocizny.
Prawdopodobne przyczyny uszkodzenia wirnika to niewłaściwa eksploatacja, np. mocne dociskanie do materiału lub cięcie blachy po krzywiźnie, co naraża przekładnię na ciężką pracę. Zębatka na wirniku, montowana na prasie, nie powinna mieć luzów.
W przypadku szlifierki Makita 9555nb, gdzie po wymianie stojana, wirnika i szczotek nadal występuje głośna praca, szybkie nagrzewanie i mocne iskrzenie, warto dokładnie zbadać komutator. "Przypalenie przy uzwojeniu" w jednym miejscu komutatora wskazuje na jego uszkodzenie.
Regeneracja wirnika
Wirniki można regenerować, co obejmuje wymianę komutatora i uzwojeń. Usługę tę wykonują specjalistyczne zakłady, które po naprawie toczą i wyważają wirnik. Koszt regeneracji jest zróżnicowany, w zależności od wielkości wirnika, np. dla Makita GA9020R 2200W.
Regeneracja wirników i stojanów to również przewijanie uzwojeń. Przy naprawie wirnika, komutator powinien być zawsze wymieniony. Do oceny stanu stojana i wirnika można wykorzystać "nagneśnicę" lub szeregowo połączoną żarówkę. Stojany bada się również na asymetrię oporności.
Dostępność części zamiennych
Rynek oferuje szeroki wybór wirników, zarówno oryginalnych, jak i zamienników, do elektronarzędzi wielu marek. Wysokiej jakości zamienniki produkowane są na bazie oryginalnych podzespołów i posiadają numery katalogowe, ułatwiające zakup. Dostępne są wirniki do szlifierek kątowych Bosch (GWS 6-125, GWS 10-125, GWS 14-125, GWS 20-230, GWS 23-230), Makita (np. 9565 CVR), Metabo (W10-150, WX 23-230), Black Decker (KG 100) oraz Hitachi (G13SE2).
Przykładowe zestawy naprawcze często zawierają wirnik, szczotki i łożyska, np. dla wiertarek Bosch GSB 18-2, GBH 2-26 DSR, GSH 388, GBH 7 DE, GSH 11 E, GBH 11 DE, GWS 14-125 CIE, Hitachi DH24PC3, DeWalt D25500, D28414, D28136, G13SE2, Metabo W7.
Przed zakupem wirnika zaleca się demontaż uszkodzonej części i porównanie jej wymiarów z dostępnymi zamiennikami, ponieważ wirniki między sobą mogą się różnić, nawet w ramach tego samego modelu, ze względu na edycje producenta.
