Układ Chłodzenia i Płyn Chłodniczy w Wózkach Widłowych Linde (Seria H z silnikiem VW)

Wózki widłowe to pojazdy należące do urządzeń transportu bliskiego, których zadaniem jest podnoszenie i przewożenie ładunków w określone miejsce. W modelach napędzanych silnikami spalinowymi, podobnie jak samochody, są wyposażone w układ chłodzenia, którego celem jest efektywne odprowadzanie ciepła z silnika.

Rodzaje Układów Chłodzenia w Wózkach Widłowych

Układy chłodzenia występujące w wózkach widłowych można podzielić na dwa główne typy: bezpośrednie i pośrednie.

• Bezpośrednie układy chłodnicze: W tych układach następuje bezpośrednia wymiana ciepła pomiędzy ściankami elementów silnika, takich jak cylindry i głowica, a otaczającym je powietrzem. W tego rodzaju silnikach newralgiczne elementy są często wyposażone w ożebrowanie.

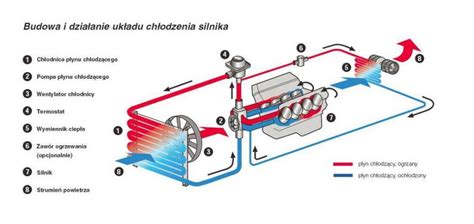

• Pośrednie układy chłodzenia: Zasada ich działania polega na odprowadzaniu ciepła generowanego przez silnik za pośrednictwem czynnika pośredniego, czyli płynu chłodniczego.

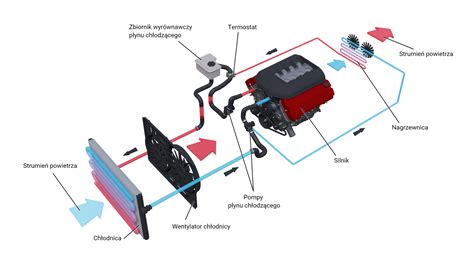

Wszystkie elementy układu chłodzenia wózka widłowego, wykorzystującego płyn, połączone są ze sobą przewodami odpornymi na wysoką temperaturę i ciśnienie.

Specyfika Układu Chłodzenia Cieczą w Wózkach Widłowych

Układy chłodzenia cieczą w wózkach widłowych przypominają swoją budową te, które można spotkać w samochodach, jednak występują pomiędzy nimi istotne różnice. Przede wszystkim, wózki widłowe poruszają się z niewielką prędkością, dlatego samo chłodzenie pędem powietrza jest niewystarczające. Aby zapewnić odpowiedni poziom chłodzenia, wózki wyposażane są w dodatkowe wentylatory. Efektywnie działający układ chłodzenia wózka widłowego jest niezwykle ważny dla prawidłowego funkcjonowania urządzenia. Uszkodzenia pompy czy chłodnicy sprawiają, że silnik nie jest dostatecznie chłodzony, co powoduje jego szybsze zużycie oraz może być przyczyną poważnej awarii.

Typowe Problemy Układu Chłodzenia w Wózkach Widłowych Linde Serii H (z silnikiem VW)

Wózki widłowe Linde H serii (H25, H30, H35) z silnikiem VW (ADG, BXT, BEQ, BEF i pokrewne) to jedna z najpopularniejszych i najtrwalszych platform w magazynach. Jednak po kilku tysiącach motogodzin układ chłodzenia może zacząć sprawiać problemy. Najczęstsze objawy to:

• Wózek „gotuje wodę”.
• Rozrywanie zbiornika wyrównawczego.
• Wyłączanie się silnika z powodu zbyt wysokiej temperatury.
• Zamarzanie parownika LPG w zimie z powodu braku ciepłej wody (dotyczy wersji LPG).

Kluczowa jest prawidłowa diagnoza, gdyż brak tej wiedzy często prowadzi serwisantów do leczenia objawów, a nie faktycznych przyczyn problemów.

Płyn Chłodniczy i Jego Poziom

Sprawdzenie poziomu płynu: Zawsze należy sprawdzać poziom płynu w zbiorniku wyrównawczym przy zimnym silniku - powinien znajdować się między oznaczeniami MIN a MAX.

Ważne dla Linde: Uzupełniaj wyłącznie płynem chłodniczym zgodnym ze specyfikacją VW (G11, G12, G12+ lub G13, zależnie od wersji silnika). Jest to najczęściej pomijany element przez serwisantów przyzwyczajonych do samochodów, co może prowadzić do poważnych problemów.

Wentylator Chłodnicy

W wózkach Linde H serii wentylator jest hydrauliczny (napędzany przez układ hydrauliczny), a nie elektryczny ani bezpośrednio od silnika. Posiada on osobny zawór sterujący przepływem oleju do silnika wentylatora. Odpowiadają za niego silniki VW / Audi zaadaptowane do wózka, o oznaczeniach takich jak ADG, BXT, BEQ, BEF, BEU, CBSA, BJC, CBJB.

Jak sprawdzić zawór wentylatora:

W zaworze hydraulicznym wentylatora jest sprężyna regulacyjna. Przy uszkodzonej lub osłabionej sprężynie zawór nie zwiększa przepływu oleju do silnika wentylatora, co skutkuje pracą wentylatora tylko na pierwszym biegu niezależnie od temperatury. Możliwa naprawa polega na delikatnym rozciągnięciu sprężyny zaworu o około 1 cm, co jest tanim i szybkim rozwiązaniem. W Linde H serii za załączanie wyższych biegów wentylatora odpowiadają przekaźniki 9K4 i 9A2. Przy uszkodzonym przekaźniku 9K4 wentylator nie załączy 3. biegu.

Termostat

Wskaźnik temperatury: Brak osiągania optymalnej temperatury (wskazówka temp.) może świadczyć o problemie z termostatem. Zawsze należy zacząć diagnozę od tego. Termostat w silnikach VW zastosowanych w Linde H serii jest dobrze znany z samochodów. Otwiera się przy około 87-92°C i kieruje płyn chłodniczy do chłodnicy.

Jak sprawdzić termostat:

Przy zimnym silniku dolny wąż chłodnicy powinien być chłodny. Po rozgrzaniu silnika do około 90°C wąż dolny powinien być wyraźnie gorący - to znak, że termostat otworzył się. Jeśli dolny wąż jest gorący już na zimnym silniku, oznacza to, że termostat utknął otwarty i wymaga wymiany.

Pompa Wody

Dla właściwej pracy silnika wózka widłowego niezbędny jest sprawnie działający system chłodzenia. Pompa wodna, poprzez wprawianie w ruch płynu chłodniczego, zapewnia silnikowi spalinowemu ochronę przed nadmiernym przegrzaniem wynikającym z wewnętrznego spalania paliwa. Tłoczy ona odpowiednią ilość płynu do układu chłodzącego, co skutkuje utrzymywaniem odpowiedniej temperatury w silniku i przedłuża jego żywotność.

Pompa wody w silnikach VW serii stosowanych w Linde H25/H30/H35 napędzana jest paskiem rozrządu lub dodatkowym paskiem osprzętu. W Linde H35 z silnikiem VW BEF/CBHA pompa wody jest napędzana osobnym paskiem - zawsze należy sprawdzić naprężenie i stan tego paska. Luzy i pęknięcia paska oznaczają brak cyrkulacji płynu.

Chłodnica

Chłodnica w Linde H serii jest bardziej narażona na zabrudzenie niż w samochodzie, ponieważ wózki pracują w środowisku magazynów, zakładów produkcyjnych i placów z pyłem, trocinami i innymi zanieczyszczeniami. Jeśli silnik pojazdu jest nadmiernie nagrzany, oznacza to, że układ chłodzenia nie pracuje prawidłowo. Może być to spowodowane zmniejszeniem łączności chłodnicy z układem silnika lub jej zapchaniem.

Jak sprawdzić i wyczyścić chłodnicę:

Wzrokowo należy sprawdzić żeberka chłodnicy - powinny być bez zatkanego pyłu i brudu. Chłodnicę należy czyścić sprężonym powietrzem (od wewnątrz do zewnątrz) lub strumieniem wody.

Uszczelka Głowicy

Jest to najpoważniejsza i najdroższa usterka układu chłodzenia. W silnikach VW stosowanych w Linde H serii uszczelka głowicy może ulegać uszkodzeniu przy wielokrotnym przegrzewaniu lub po wielu tysiącach motogodzin. Jeśli pojawi się rdza, to do układu mogą się dostać spaliny.

Test potwierdzający uszkodzenie uszczelki głowicy:

Użyj testera CO2 do płynu chłodniczego (płyn zmienia kolor przy obecności spalin). Jeśli wynik jest pozytywny, uszczelka głowicy jest do wymiany. W takiej sytuacji nie należy kontynuować jazdy wózkiem!

Parownik LPG (w wersjach LPG)

W wózkach Linde H25T / H30T / H35T (wersje LPG) parownik LPG jest ogrzewany ciepłą wodą z układu chłodzenia silnika. Jeśli termostat utknął otwarty, silnik nie osiąga odpowiedniej temperatury, co może prowadzić do problemów z parownikiem LPG (np. zamarzania).

Diagnoza i Kasowanie Błędów

W serii Linde H25/H30/H35 wiele błędów można skasować przez odłączenie akumulatora na około 1 minutę.

Szczegółowe Informacje o Pompie Wody w Wózku Widłowym

Pompa wody wózka widłowego nie jest skomplikowanym podzespołem. Jej budowa składa się z korpusu, osi osadzonej na łożysku, kryzy do montażu wentylatora i wirnika wprawiającego w ruch chłodziwo. Na wałku pompy znajdują się zwykle dwa łożyska o parametrach, które umożliwiają jak najdłuższą pracę w ciężkich warunkach, powstałych przez obciążenia generowane przez wirnik.

Najczęstsze Awarie Pompy Wody

Uszkodzenie pompy wody może objawiać się na różne sposoby, a wypatrzenie tych symptomów i odpowiednia interwencja mechanika pozwoli uchronić pojazd przed poważniejszą awarią. Zwykle wystarczy profesjonalna regeneracja chłodnic, by wózek mógł powrócić do pełnej sprawności.

Powszechne problemy z pompą wody to:

• Wyciek płynu chłodniczego z pompy: Może wynikać ze zbyt dużej ilości silikonu zaaplikowanego podczas montażu pompy lub skorodowania pompy. Ślady rdzy w układzie chłodzenia mogą również świadczyć o dostawaniu się spalin do płynu chłodzenia przez uszkodzenie uszczelki pod głowicą. Podobnie dzieje się podczas procesów korozyjnych, powstają wtedy nieszczelności w układzie.
• Wysoka temperatura silnika: Podwyższona temperatura na silniku spalinowym może być spowodowana zmniejszeniem przekroju przyłączy pompy do układu poprzez korozję lub nadmiar środka do uszczelniania. Jeśli przyłącze pompy jest skorodowane, to ciepło nie będzie odprowadzane z odpowiednią szybkością.
• Uszkodzenia mechaniczne pompy: Nigdy nie uderzaj elementów na osi pompy - takie działanie może doprowadzić do uszkodzenia lub zniszczenia łożyska pompy. Nieodpowiednio napięty, źle ustawiony pasek nałożony na koło pasowe pompy lub uszkodzenie elementów współpracujących z pompą mogłoby doprowadzić do zniszczenia ruchomych części pompy (łożyska, wirnik i wał). Uszkodzony, pogięty albo brakujące ramiona na wentylatorze, a przez to zła praca łożysk spowoduje tzw. bicie dynamiczne na wale pompy wodnej. Także zużyty i zabrudzony płyn chłodniczy może uszkodzić takie jej elementy jak łożysko, uszczelnienie czy korpus. W przypadku gdy w wentylatorze brakuje kilku prętów, praca całego układu może przebiegać niewłaściwie. W pewnym momencie może dojść do uszkodzenia chłodnicy.

Wymiana Pompy Wody w Wózku Widłowym - Zalecenia

Pompy płynu chłodzącego silnik są elementami narażonymi na bardzo intensywną pracę w trudnych warunkach, przez co często pojawia się konieczność ich wymiany. Nieprawidłowe zamontowanie tego urządzenia do układu chłodzenia może skutkować uszkodzeniem napędu takiej pompy lub przegrzaniem silnika. Każda wymiana pompy wody powinna być zgodna ze specyfikacją zawartą w instrukcji obsługi pojazdu. Poniżej przedstawiamy ogólne zalecenia dla właściwego zamontowania pomp chłodziwa silnika:

1. Bezpieczeństwo: Nie można przeprowadzać takiej wymiany przy uruchomionym silniku. Dodatkowo dobrze byłoby odłączyć kable od akumulatora.
2. Przygotowanie układu: Przed demontażem starej pompy wodnej należy ostudzić obieg układu chłodniczego. Zalecane jest oczyszczenie i wypłukanie obiegu za pomocą zmywacza do układu chłodzenia, który wypłucze zaległą rdzę i osady. Następnie trzeba całkowicie opróżnić chłodnicę i silnik z płynu chłodzącego.
3. Demontaż i inspekcja: Demontując starą pompę, należy sprawdzić wszystkie pozostałe podzespoły i agregaty systemu odpowiedzialnego za chłodzenie silnika, a w razie potrzeby także je wymienić. Są to przewody i węże połączone do pompy, paski klinowe lub paski zębate, koła pasowe i inne. Po demontażu pompy trzeba dokładnie oczyścić uszczelniane powierzchnie z resztek starej uszczelki i osadu, który pozostał na bloku silnika. Wszystkie podzespoły powinny być dokładnie obejrzane i ocenione przez profesjonalistę.
4. Montaż nowej pompy: Nową pompę wraz z uszczelką trzeba przyłożyć i przykręcić takim momentem dokręcania, jaki podaje producent, lub uwzględniając średnicę i twardość śrub. Nie można zakładać takiej pompy na siłę - wszystkie części powinny dobrze do siebie pasować. W przypadku, gdy pompa będzie uszczelniana silikonem, trzeba uważać, żeby nie nałożyć za dużej ilości tego uszczelnienia, bo może ono zapchać ciągi wodne. Po zamontowaniu pompy należy sprawdzić jej pracę na biegu swobodnym.
5. Kontrola elementów współpracujących: Następnie trzeba dokonać oględzin wentylatora i paska klinowego. Przykładowo, uszkodzone sprzęgło wiatraka może doprowadzić do przedwczesnej awarii nowej pompy wodnej. Również zużyty, stwardniały lub popękany pasek klinowy koniecznie będzie trzeba zastąpić nowym. Jednak przy wymianie pompy wodnej zawsze zalecana jest wymiana paska napędowego tak, żeby zapewniał odpowiednie napięcie przenoszone z wału silnika na pompę. Zalecane jest sprawdzenie termostatu i wymianę tego elementu w razie, gdyby nie działał on prawidłowo.
6. Podłączenie i napięcie: Do dokręconej pompy montuje się wentylator, koło pasowe, pasy napędu i węże. Pasek klinowy lub zębaty musi być odpowiednio naciągnięty - nadmierny naciąg mógłby spowodować przedwczesne uszkodzenie nowej pompy. Trzeba upewnić się, że przewody wodne są w odpowiednim stanie, ich obejmy są dobrze umocowane, a przede wszystkim, czy przewody chłodziwa zostały zamontowane w prawidłowych miejscach.
7. Napełnianie nowym płynem: W kolejnym kroku można wlać nowy płyn chłodniczy, który spełnia zalecenia producenta maszyny. Nie wolno ponownie użyć tej samej cieczy, która została spuszczona przed demontażem starej pompy wodnej, gdyż zużyty płyn chłodzący jest zaliczany do odpadów specjalnych. W przypadku pomp uszczelnionych silikonem należy, przed wlaniem płynu, poczekać tyle czasu, aż silikonowa uszczelka się zwulkanizuje.
8. Odpowietrzanie: System chłodzenia trzeba odpowietrzyć zgodnie z wytycznymi producenta wózka. Podczas tego procesu mogą pojawić się drobne nieszczelności z otworu odwadniającego (tzw. „weep hole”). Wycieki te są normalnym zjawiskiem występującym w nowych pompach. Jeśli wyciek jest znaczny lub nie ustaje, wtedy można uznać to zjawisko jako awarię pompy.
9. Kontrola końcowa: Po próbnym uruchomieniu silnika i osiągnięciu przez niego temperatury roboczej, cały układ chłodzący trzeba będzie jeszcze sprawdzić pod kątem przeoczonych nieszczelności, a wszystkie przewody wraz z obejmami pod kątem prawidłowego zaciśnięcia we właściwym miejscu. UWAGA! Nigdy nie można odkręcać korka chłodnicy, gdy silnik jest gorący! Gdy silnik już wystygnie, pozostaje skontrolować jeszcze raz poziom płynu chłodniczego i uzupełnić ewentualne braki.

Dostępność Części Zamiennych i Znaczenie Wczesnej Diagnozy

Układ chłodniczy jest wrażliwym elementem każdego pojazdu. Jego awaria prowadzi do unieruchomienia wózka i jest powodem strat. W przypadku wózków widłowych i innych maszyn UTB możemy spotkać kilka charakterystycznych symptomów, które wskazują na problemy techniczne w obrębie układu chłodniczego. Wypatrzenie ich i odpowiednia interwencja mechanika pozwoli uchronić pojazd przed poważniejszą awarią.

Termostaty, pompy wody, chłodnice, węże, zbiorniki wyrównawcze i czujniki temperatury do wózków widłowych Linde H serii z silnikami VW (ADG, BXT, BEQ, BEF, CBSA i inne) są dostępne na rynku, często jako zamienniki OE dopasowane do konkretnych serii: 351, 352, 393 i kolejnych. Szybka wysyłka i dostępność kluczowych części na magazynie pozwalają skrócić przestój do minimum.

Pamiętaj: problem z przegrzewaniem Linde wykryty wcześnie równa się naprawie za kilkadziesiąt złotych. To podkreśla znaczenie regularnych kontroli i szybkiej reakcji na pierwsze objawy nieprawidłowości.
