Przewodnik po wózkach widłowych z silnikiem Diesla

Wózki widłowe to niezbędne maszyny w wielu branżach, od magazynów po place budowy. Dzięki nim możliwe jest sprawne i bezpieczne transportowanie, podnoszenie oraz przemieszczanie ładunków w różnych środowiskach pracy. Są to urządzenia służące do transportu towarów, najczęściej palet, na krótkie odległości, będące jednymi z najczęściej używanych maszyn w magazynach, sklepach, hurtowniach czy fabrykach.

Wózki widłowe to urządzenia, które różnią się między sobą budową, rodzajem napędu oraz przeznaczeniem. Można je klasyfikować według różnych kryteriów, takich jak rodzaj napędu, przeznaczenie, czy konstrukcja. W zależności od potrzeb magazynowych, budowlanych czy transportowych, warto wybrać odpowiedni typ.

Rodzaje napędów wózków widłowych

Wózki widłowe dostępne są z różnymi rodzajami napędów, dostosowanymi do specyficznych warunków pracy:

• Wózki elektryczne stanowią ekologiczną alternatywę dla wózków spalinowych. Wykorzystywane głównie w magazynach zamkniętych oraz halach produkcyjnych, charakteryzują się cichą pracą i brakiem emisji spalin. Mają jednak krótszy czas pracy, a im bardziej zaawansowane zadania, tym szybciej wyczerpuje się ich akumulator.
• Wózki widłowe gazowe - napędzane gazem, są ekologiczne, ciche i efektywne, ale wymagają częstych wymian butli gazowych.
• Wózki widłowe akumulatorowe - napędzane akumulatorami, które można ładować w dowolnym miejscu.

Wózki widłowe spalinowe - napęd Diesla

Wózki widłowe spalinowe to jedne z najczęściej stosowanych maszyn do transportu ciężkich ładunków w trudnych warunkach. Ich napęd spalinowy pozwala na dużą moc i zasięg, co czyni je idealnymi do pracy w magazynach na świeżym powietrzu oraz na placach budowy. Sercem wózka widłowego z silnikiem wysokoprężnym jest silnik spalinowy, zapewniający ciągły, wysoki moment obrotowy do podnoszenia ciężkich przedmiotów i pokonywania wzniesień.

W branżach, w których czas to pieniądz, przestoje nie wchodzą w grę. Wózki widłowe z silnikiem Diesla mogą pracować nieprzerwanie na wielu zmianach. Kiedy skończy się paliwo, szybkie zatankowanie przywraca maszynę do pracy w ciągu kilku minut. Wózki widłowe z silnikiem typu diesel wykorzystują do działania spalany olej napędowy. Charakteryzują się dużą mocą i wydajnością, dlatego ten rodzaj napędu często stosuje się w wózkach terenowych. Cechują się średnią awaryjnością i umiarkowaną ceną eksploatacji. Ze wszystkich pojazdów spalinowych stwarzają najmniejsze ryzyko pożaru.

Kluczowe zalety wózków widłowych z silnikiem Diesla

Wózki widłowe spalinowe charakteryzują się kilkoma kluczowymi zaletami, które sprawiają, że są niezastąpione w wielu zastosowaniach przemysłowych i logistycznych:

• Większa moc i wydajność: Dzięki zastosowaniu silników spalinowych, wózki te oferują znacznie większą moc i wydajność w porównaniu do ich elektrycznych odpowiedników.
• Uniwersalność terenowa: Wózki widłowe spalinowe są bardziej uniwersalne w kontekście terenów, na których mogą pracować. Ich konstrukcja i mocne silniki pozwalają na skuteczne poruszanie się po nierównych i trudnych nawierzchniach, takich jak żwirowe place czy nieutwardzone tereny budowlane. Wózki widłowe terenowe to pojazdy o dużych kołach, które mogą poruszać się po nierównych nawierzchniach.
• Niezależność od źródła zasilania: Mogą pracować w miejscach, gdzie nie ma dostępu do gniazdek elektrycznych, co daje im przewagę w dużych magazynach, portach oraz na placach budowy. Wózki elektryczne zazwyczaj stosowane są w budynkach, a spalinowe zazwyczaj wybierane są do pracy na zewnątrz.
• Długotrwała praca: Jeśli miejsce pracy obejmuje zadania na świeżym powietrzu, nierówny teren, duże obciążenia i długie zmiany, wózek z silnikiem Diesla stanowi niezawodnego, wydajnego i niestrudzonego partnera.

Należy jednak pamiętać o kwestiach wentylacji: zapewnij przepływ powietrza podczas pracy w obszarach półzamkniętych, np. magazynach.

Wybór odpowiedniego paliwa do wózków widłowych z silnikiem Diesla

Użycie odpowiedniego paliwa może znacząco wpłynąć na wydajność, długowieczność i całkowity koszt wózka widłowego. Olej napędowy jest wytwarzany z ropy naftowej poprzez proces rafinacji.

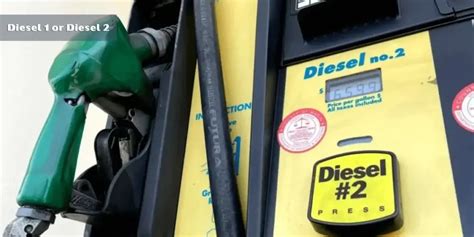

Typy oleju napędowego

Na rynku dostępnych jest kilka rodzajów oleju napędowego, a każdy z nich ma swój własny zestaw cech:

• Diesel #1 to lżejsze paliwo. Ma niższą lepkość, co oznacza, że płynie łatwiej. To sprawia, że jest świetny na zimną pogodę, ponieważ rzadziej żeluje w niskich temperaturach. Ma jednak niższą zawartość energii w porównaniu z Diesel #2.
• Diesel #2 to cięższe paliwo. Ma większą zawartość energii, więc zapewnia większą moc na galon. Jest również ogólnie tańszy niż olej napędowy nr 1. Na przykład, 5-tonowy wózek do silnika wysokoprężnego Swllift jest zaprojektowany do dobrego osiągnięcia z Diesel #2 w normalnych warunkach pracy. Podobnie, 3-tonowy wózek widłowy Swllift jest wszechstronną maszyną, dla której w klimacie umiarkowanym Diesel #2 jest doskonałym wyborem.

Czynniki wpływające na wybór paliwa

Wybór odpowiedniego typu paliwa powinien uwzględniać następujące czynniki:

• Klimat: Jeśli wózek jest eksploatowany w obszarze z zimnymi zimami, Diesel #1 może być lepszym wyborem, zapobiegając zamarznięciu linii paliwowych i zapewniając płynny rozruch wózka widłowego nawet w mroźne poranki. W cieplejszym klimacie, olej napędowy nr 2 jest zwykle dobrym rozwiązaniem, oferując lepszą wydajność paliwa i większą moc.
• Projekt silnika: Niektóre silniki są zaprojektowane do bardziej wydajnej pracy na Diesel nr 1, podczas gdy inne są zoptymalizowane pod kątem Diesla nr 2.
• Koszt: Diesel #2 jest ogólnie tańszy niż Diesel #1. W przypadku dużej floty wózków widłowych różnica w kosztach może szybko się sumować, jednak należy zrównoważyć oszczędności z potencjalnymi problemami z wydajnością.

Alternatywne i specjalistyczne paliwa

• Biodiesel to kolejna opcja, wykonana z zasobów odnawialnych, takich jak oleje roślinne i tłuszcze zwierzęce. Ma pewne korzyści środowiskowe, takie jak zmniejszenie emisji gazów cieplarnianych. Jednak nie wszystkie silniki wózków widłowych są kompatybilne z biodieslem; niektóre starsze silniki mogą mieć gumowe uszczelki i uszczelki, które mogą zostać uszkodzone przez biodiesel.
• ULSD (Ultra-Low Sulfur Diesel) to rodzaj oleju napędowego o bardzo niskiej zawartości siarki, wprowadzony w celu zmniejszenia emisji i spełnienia przepisów środowiskowych. Większość nowoczesnych wózków widłowych jest przystosowana do działania na ULSD.

Jakość i przechowywanie paliwa

Niezależnie od wybranego rodzaju paliwa, jego jakość jest kluczowa. Zanieczyszczone paliwo może powodować różnego rodzaju problemy, od zatkanych filtrów paliwa po uszkodzenie silnika. Należy również zwrócić uwagę na magazynowanie paliwa. Z czasem paliwo Diesla może pochłaniać wodę, co może prowadzić do wzrostu drobnoustrojów i korozji. Zawsze warto sprawdzić podręcznik właściciela wózka widłowego w celu uzyskania szczegółowych informacji na temat zalecanego paliwa.

Budowa i eksploatacja wózka widłowego z silnikiem Diesla (na przykładzie instrukcji GPW)

Niniejsze informacje, bazujące na instrukcji obsługi wózka widłowego GPW, przedstawiają kluczowe elementy konstrukcji oraz zasady bezpiecznej i efektywnej pracy.

Podstawowe elementy wózka widłowego

Zrozumienie budowy wózka widłowego jest kluczowe dla jego poprawnej eksploatacji. Poniżej przedstawiono główne komponenty:

• Maszt: Element konstrukcyjny odpowiedzialny za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Mechanizm hydrauliczny zapewniający ruch masztu w górę i w dół.
• Karetka: Część masztu, do której zamocowane są widły, zapewniająca stabilność ładunku.
• Widły: Elementy służące do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Konstrukcja chroniąca operatora przed spadającymi przedmiotami.
• Kierownica: Urządzenie sterujące kierunkiem jazdy wózka.
• Pokrywa silnika: Osłona komory silnika.
• Przeciwwaga: Element balastujący, zapewniający stabilność wózka podczas podnoszenia ładunku.
• Koło tylne: Koła napędowe lub skrętne, w zależności od konstrukcji.
• Siłownik przechyłu: Mechanizm umożliwiający pochylanie masztu do przodu i do tyłu.
• Wspornik: Element na tylnym oparciu fotela, służący do regulacji wagi operatora za pomocą klucza.

Panel sterowania i wskaźniki

Panel sterowania zawiera szereg wskaźników i kontrolek informujących operatora o stanie technicznym wózka:

• Wskaźniki:
  • Licznik motogodzin (mth): Wskazuje czas pracy silnika.
  • Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
  • Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
  • Wskaźnik ładowania akumulatora: Sygnalizuje stan ładowania akumulatora rozruchowego.
• Lampki Kontrolne:
  • Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
  • Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka stacyjki do pozycji „ON” i gaśnie po uruchomieniu silnika.
  • Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardowy poziom. Przekroczenie czerwonego pola wymaga natychmiastowego zatrzymania wózka.

Stacyjka kluczykowa

• Pozycja „OFF” (Wyłączony): Obieg elektryczny jest zamknięty, możliwy jest demontaż kluczyka.
• Pozycja „ON” (Włączony): Po przekręceniu kluczyka do tej pozycji, zapalają się wskaźniki.
• Pozycja „START” (Uruchomienie): W tej pozycji rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika włączonego dłużej niż 5 sekund.

Sterowanie i mechanizmy jazdy

Poprawne posługiwanie się mechanizmami sterującymi zapewnia bezpieczeństwo i płynność pracy:

• Pedały:
  • Pedał powolnego poruszania się (pełzacz): Umożliwia precyzyjne manewrowanie wózkiem. Wciskanie pedału zwiększa obroty silnika i prędkość wózka.
  • Pedał sprzęgła: Należy go wcisnąć maksymalnie przed zmianą biegów.
  • Pedał hamulca roboczego: Służy do zatrzymywania wózka.
• Dźwignie:
  • Dźwignie skrzyni biegów: Zamocowane w podłodze, oferują 2 prędkości jazdy do przodu i do tyłu. Zmiana biegów wymaga całkowitego zatrzymania wózka i wciśnięcia pedału sprzęgła.
  • Dźwignia zmiany kierunku jazdy: Należy zatrzymać wózek przed zmianą kierunku.
  • Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu.
  • Dźwignia sterowania kierownicą: Umożliwia regulację pozycji kierownicy dla komfortu operatora.
• Kierownica: Kręcenie kierownicą w lewo powoduje skręt wózka w lewo, a w prawo - w prawo. Wózek posiada wspomaganie układu kierowniczego.

Regulacja fotela operatora

Fotel operatora powinien być ustawiony w pozycji zapewniającej komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycje fotela odblokowuje się, przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik do regulacji wagi operatora.

Zasady bezpieczeństwa podczas pracy wózkiem widłowym

Przestrzeganie zasad bezpieczeństwa jest priorytetem podczas obsługi wózka widłowego.

Rama bezpieczeństwa i ochrona operatora

Klatka ramy bezpieczeństwa wykonana jest z wytrzymałego materiału, chroniąc operatora przed spadającymi przedmiotami. Karetka masztu zapewnia stabilność ładunku.

Kluczowe zasady bezpiecznej jazdy

• Przeładowanie: Wózek widłowy nie może zostać przeładowany.
• Położenie ładunku: Widły powinny być umieszczone centralnie, z zachowaniem proporcji ciężaru. Upewnij się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł. Nie podjeżdżać do ładunków z dużą prędkością.
• Pochyłości: Należy zachować szczególną ostrożność podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry, należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku - odwrotnie.
• Ładunki niezabezpieczone: Zabrania się podnoszenia ładunków niezabezpieczonych.
• Otwarte ogień: Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia.
• Parkowanie: Podczas parkowania należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej i wyłączyć silnik. Na pochyłościach należy upewnić się, że hamulec ręczny jest zaciągnięty. Parkować wózek na płaskim terenie.
• Prędkość i znaki drogowe: Należy kontrolować prędkość i przestrzegać znaków drogowych.
• Widoczność: Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Podłoże: Obserwować podłoże i zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Wysokość wideł: Podczas jazdy nie należy trzymać wideł wysoko uniesionych.
• Ostre hamowanie i zjazdy: Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Wsiadanie i wysiadanie: Zabrania się wsiadania i wysiadania z wózka widłowego podczas jego ruchu.
• Transport ładunku: Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Podnoszenie wózka: Używać stalowych lin do podnoszenia wózka.

Konserwacja i kontrola wózka widłowego

Regularna konserwacja i kontrola poziomów płynów eksploatacyjnych są kluczowe dla prawidłowego działania wózka widłowego i jego długiej żywotności. Przestrzeganie instrukcji konserwacji producenta jest niezwykle istotne.

Rutynowe prace konserwacyjne

• Tankowanie: Zatrzymać pojazd i wyłączyć silnik. Zaciągnąć hamulec ręczny. Upewnić się, że w pobliżu nie ma otwartego ognia. Po zakończeniu tankowania zamknąć korek paliwa.
• Inspekcja silnika: Wyłączyć silnik podczas przeprowadzania inspekcji. Zwrócić szczególną uwagę na wentylator chłodnicy.
• Wycieki: Nie używać wózka w przypadku wycieku paliwa. Sprawdzić silnik, złącza rurek hydraulicznych, chłodnicę i układ jezdny pod kątem wycieków.
• Układ chłodzenia: Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.

Kontrola poziomów płynów eksploatacyjnych

• Paliwo: Wskaźnik poziomu paliwa znajduje się na desce rozdzielczej. Należy sprawdzać, czy ilość paliwa jest wystarczająca na cały dzień pracy.
• Olej silnikowy: Wyjąć miarkę oleju, wyczyścić ją, włożyć z powrotem, a następnie ponownie wyjąć, aby sprawdzić poziom oleju.
• Płyn hamulcowy: Poziom płynu hamulcowego w zbiorniczku powinien znajdować się pomiędzy dwoma znakami. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Płyn w układzie hydraulicznym: Korek hydrauliki znajduje się po prawej stronie maski. Nalewać olej do hydrauliki przez ten otwór. Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić.
• Płyn chłodniczy: Odkręcić korek odpływowy w celu opróżnienia układu chłodzenia. Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C.

Inne elementy konserwacji

• Napięcie łańcucha: Aby ustawić napięcie łańcucha, należy poluzować nakrętkę zabezpieczającą (1) i kręcić nakrętką (2) do uzyskania odpowiedniego napięcia.
• Ciśnienie w ogumieniu: Używając przyrządu do sprawdzania ciśnienia, zmierzyć ciśnienie w oponach. W razie potrzeby uzupełnić powietrze. Upewnić się, że powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół.

Procedury rozruchu i wyłączania silnika

Rozruch

Przed przystąpieniem do odpalenia wózka widłowego, upewnij się, że pojazd jest w dobrym stanie technicznym. Umieść kluczyk w stacyjce i przekręć w pozycję „ON” - zapalą się kontrolki i załączy się podgrzewanie silnika. Następnie przekręć kluczyk w pozycję „START” i uruchom silnik. Jeśli silnik nie chce zapalić, poczekaj 30 sekund przed kolejną próbą.

Wyłączanie

Nie wyłączaj silnika, gdy jest on przegrzany. Pozwól mu pracować przez około 30 sekund, aby ostygł. Nowy silnik może być obciążony, gdy osiągnie temperaturę 60 stopni.

Specyfikacje techniczne i pojemności płynów (dla wózka GPW 202T)

Poniższe dane dotyczące pojemności układów i zalecanych olejów są kluczowe dla prawidłowego serwisowania przykładowego wózka widłowego GPW 202T:

• Skrzynia biegów: 35 litrów, olej HL46.
• Instalacja hydrauliczna: 50 litrów, olej HL46.
• Miska olejowa silnika: 8 litrów, olej Superol CC SAE 20W/40 (zimą np. 10W/30).
• Filtr powietrza: 0,35 litra, olej jak do silnika.

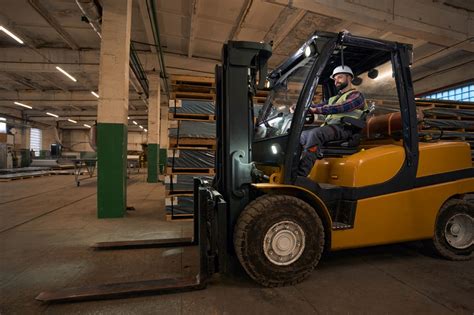

Rozwiązywanie typowych problemów eksploatacyjnych (na przykładzie GPW 2007)

Problem z jazdą pod górkę

Jeśli wózek, np. GPW 2007, ma problem z podjeżdżaniem pod górkę, objawiający się staniem kół w miejscu przy wyciu silnika, może to wskazywać na problemy z klasycznym sprzęgłem lub sprzęgłem hydrokinetycznym. Zaleca się sprawdzenie poziomu oleju w skrzyni biegów. Tarcza sprzęgła może pasować od Żuka, Nysy, Warszawy, UAZa. W przypadku niepewności co do stanu oleju, zaleca się jego wymianę. Powinien być stosowany olej solarny typu PN-54/C-96078 w ilości około 3,7L, lub inne oleje przekładniowe o klasie lepkości SAE10W30.

Problem z hamulcem ręcznym

Jeśli hamulec ręczny jest słaby i wózek zjeżdża ze wzniesienia po jego zaciągnięciu, pomimo wymiany szczotek/okładzin, regulacji na tłoczkach i naciągania linek, należy sprawdzić stan linek hamulcowych i ewentualnie je wymienić.

Podsumowanie: Znaczenie świadomego wyboru i obsługi

Wybór odpowiedniego wózka to kluczowy element optymalizacji procesów transportu i składowania towarów. Wózki widłowe są niezastąpionym elementem w wielu magazynach, zakładach produkcyjnych i centrach logistycznych. Niezależnie od tego, czy potrzebujesz wózka do przewożenia materiałów, składowania towarów na dużych wysokościach, czy manipulowania ładunkami w wąskich przestrzeniach, istnieje wiele modeli, które idealnie spełnią te zadania.

Choć ich obsługa wymaga odpowiednich uprawnień, samo uruchomienie i codzienna eksploatacja wymagają znajomości podstawowych zasad. Regularna kontrola techniczna, znajomość rodzaju napędu i poprawna procedura startowa zapewnią bezpieczną i efektywną pracę. W przypadku wątpliwości lub specjalistycznych wymagań, zawsze warto skonsultować się z ekspertami w dziedzinie wózków widłowych, aby podjąć świadomą decyzję i zapewnić optymalne funkcjonowanie maszyn.
