Sterowanie wózkiem widłowym wysokiego składowania: Kompleksowy przewodnik

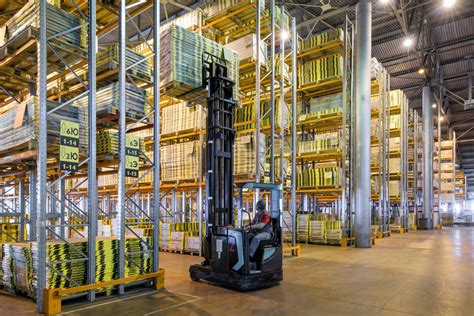

Wózki widłowe wysokiego składowania to niezbędne narzędzia w nowoczesnych magazynach i centrach dystrybucyjnych, odgrywające kluczową rolę w efektywnym zarządzaniu ładunkami i optymalizacji przestrzeni magazynowej. Ich wydajna i bezpieczna praca opiera się na synergistycznym działaniu kilku kluczowych systemów oraz na umiejętnościach, precyzji i odpowiednim przeszkoleniu operatora. Niniejszy artykuł przedstawia kompleksowy przewodnik po obsłudze wózków wysokiego składowania, od podstawowych elementów sterujących po zaawansowane techniki manewrowania, w tym nowoczesne technologie sterowania i wymogi kwalifikacyjne.

Charakterystyka i typy wózków widłowych wysokiego składowania

Wózki widłowe wysokiego składowania różnią się znacznie od standardowych wózków widłowych zarówno pod względem konstrukcji, jak i funkcjonalności. Są to urządzenia elektryczne, które umożliwiają przemieszczanie, obracanie i podnoszenie ładunku poprzez wysunięcie masztu. Maszyny te są wyposażone w unikalny mechanizm pantografu, który umożliwia wysuwanie i cofanie wideł, pozwalając operatorom na podnoszenie ładunków z głębiej położonych regałów bez konieczności zmiany położenia całego pojazdu.

Kluczowe cechy konstrukcyjne

• Podpory: Najbardziej charakterystyczną cechą wózka wysokiego składowania są jego podpory, które zapewniają stabilność podczas podnoszenia ładunków na znaczne wysokości. W przeciwieństwie do wózków widłowych z przeciwwagą, które opierają się na własnym ciężarze, wózki wysokiego składowania wykorzystują te wysuwane stabilizatory, aby utrzymać równowagę podczas pracy.
• Napęd elektryczny: Większość wózków wysokiego składowania jest napędzana elektrycznie, co czyni je idealnymi do stosowania w magazynach zamkniętych, ponieważ nie produkują spalin.
• Widoczność operatora: Zwykle stoją wyżej niż tradycyjne wózki widłowe, zapewniając operatorom doskonałą widoczność nad ładunkami i korytarzami. Kabina operatora jest często podniesiona, co wymaga wejścia do kabiny.
• Mechanizm pantografu: Umożliwia wysuwanie wideł do przodu (zasięg), co pozwala na sięganie głębiej do regału.

Rodzaje wózków wysokiego składowania

Istnieje kilka różnych rodzajów wózków widłowych wysokiego składowania, dostosowanych do indywidualnych potrzeb magazynów:

• Wózki widłowe wysokiego składowania (Reach Trucks): Wyposażone w wysokie maszty, umożliwiające podnoszenie i składowanie towarów na dużej wysokości. Charakteryzują się stabilnym podwoziem i systemami stabilizacyjnymi, które zapewniają bezpieczne operacje na wysokości.
• Wózki reach truck: Charakteryzują się zwartą konstrukcją i węższym profilem, idealne do pracy w ciasnych przestrzeniach magazynowych. Cechują się zdolnością do manewrowania wzdłuż półek i są zazwyczaj wyposażone w teleskopowe widły.
• Wózki boczne (Side Loader): Niezastąpione w magazynach, gdzie dominuje potrzeba transportu długich ładunków, takich jak drewno, metalowe belki czy długie elementy konstrukcyjne.
• Wózki z pantografem (Double Deep Reach Trucks): Umożliwiają obsługę regałów o podwójnej głębokości, co zwiększa pojemność magazynową.
• Wózki z przesuwaną kabiną (VNA Trucks): Przeznaczone do pracy w bardzo wąskich korytarzach, często z podnoszoną kabiną operatora, co zapewnia lepszą widoczność podczas kompletacji na wysokości.
• Wózki z automatycznym prowadzeniem (Automated Guided Vehicles - AGV): Wózki działające autonomicznie, często w pełni zintegrowane z systemami zarządzania magazynem.
• Wózki z kabiną podnoszącą (Cabin Up Trucks): Zapewniają operatorowi lepszą widoczność i komfort pracy na wysokości, zwiększając bezpieczeństwo.
• Wózki z podwójnymi widłami (Double Fork Trucks): Umożliwiają transport dwóch palet jednocześnie.

Budowa i działanie systemów wózka wysokiego składowania

Wydajna i bezpieczna praca wózka widłowego opiera się na synergistycznej pracy kilku kluczowych systemów.

1. Elektryczny układ sterowania

Jest rdzeniem zielonej mocy wózka widłowego, składającym się z trzech głównych komponentów: silnika, sterownika i akumulatora. Silnik dostarcza moc potrzebną do jazdy i podnoszenia wózka widłowego, sterownik reguluje prędkość i kierunek silnika, a akumulator jest źródłem energii dla całego systemu. Zastosowane silniki prądu zmiennego zapewniają dynamikę jazdy i pełną moc podczas podnoszenia przedmiotów, a także wyższą sprawność energetyczną i nie wymagają konserwacji, co przekłada się na trwałość i długi okres eksploatacji wózków.

2. Układ napędowy hydrauliczny

Składa się ze zbiornika paliwa, pompy hydraulicznej, zaworów hydraulicznych i cylindrów hydraulicznych, odpowiedzialnych za krytyczne ruchy, takie jak podnoszenie, kierowanie i wywracanie. Zbiornik paliwa przechowuje olej hydrauliczny, pompa hydrauliczna dostarcza olej do zaworów hydraulicznych, które z kolei sterują cylindrami hydraulicznymi, aby wykonywać różne czynności wózka widłowego.

3. Układ przeniesienia napędu

Obejmuje urządzenia do przenoszenia mocy, mechanizmy przekładniowe i napędy łańcuchowe, których zadaniem jest przenoszenie mocy z silnika lub silnika na koła i pompę hydrauliczną.

4. Układ hamulcowy

Składa się z pedału, cylindra hamulcowego, tarczy hamulcowej i klocków hamulcowych, których rolą jest kontrolowanie prędkości wózka widłowego i umożliwienie bezpiecznego zatrzymania. Klocki hamulcowe są jednym z najważniejszych elementów, zapobiegają utracie kontroli nad silnikiem lub przekładnią w sytuacjach awaryjnych, zapewniając bezpieczeństwo wózka widłowego.

5. System bezpieczeństwa

To niezbędny parasol ochronny dla wózków widłowych, obejmujący urządzenia zabezpieczające przed przewróceniem, pasy bezpieczeństwa i wyłączniki bezpieczeństwa, które współpracują ze sobą, aby zapewnić bezpieczeństwo operacji wózka widłowego. Urządzenie zabezpieczające przed przewróceniem jest szczególnie ważne, skutecznie zapobiegając przewróceniu się wózka widłowego podczas pracy, zapewniając stabilność wózka widłowego. Wózki widłowe są standardowo wyposażone w urządzenia, które kontrolują prędkość jazdy w stosunku do skrętu koła sterującego.

Sterowanie wózkiem wysokiego składowania

Sterowanie wózkiem widłowym wysokiego składowania wymaga umiejętności, precyzji i odpowiedniego przeszkolenia. Układ sterowania wózka wysokiego składowania zazwyczaj obejmuje kilka kluczowych elementów, różniących się od sterowania samochodem, przede wszystkim o operowanie masztem i widłami.

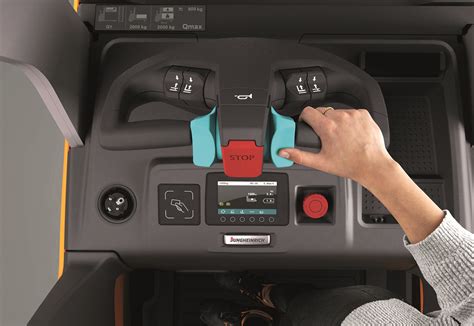

Podstawowe elementy sterowania

• Kierownica lub rumpel: Steruje kierunkiem jazdy. Wózek posiada mniejszy promień skrętu niż auto, tym samym więc jego zwrotność jest większa.
• Elementy sterujące hydrauliczne: Zarządzają funkcjami masztu, w tym podnoszeniem, opuszczaniem, pochylaniem i wysuwaniem. Niektóre modele są wyposażone w sterowanie za pomocą joysticka, podczas gdy inne korzystają z indywidualnych dźwigni lub przycisków.
• Funkcja wysięgu: Sterowana niezależnie od operacji podnoszenia. Mechanizm ten pozwala wysunąć widły do przodu, aby sięgnąć głębiej do regału, lub wsunąć je na czas podróży. Zrozumienie synchronizacji i koordynacji funkcji zasięgu i podnoszenia ma kluczowe znaczenie dla wydajnej pracy.
• Sterowanie prędkością: Różni się w zależności od producenta, ale często obejmuje pojedynczy pedał lub sterowanie ręczne. Wózki wysokiego składowania zaprojektowano raczej z myślą o precyzji niż szybkości, dlatego ruchy powinny być zawsze przemyślane i kontrolowane. Większość modeli oferuje różne ustawienia prędkości dla różnych operacji.
• Ruchem zmiany rozstawu wideł: Czyli pozycjonowanie.

Nowoczesne systemy sterowania

Nowoczesne systemy sterowania wózkiem widłowym to rewolucja w logistyce, oferująca zaawansowane rozwiązania poprawiające ergonomię i efektywność pracy.

• Podłokietnik D4 w wózkach Crown serii ESR: Oferuje różnorodne opcje sterowania hydraulicznymi funkcjami, które pozwalają na łatwe i precyzyjne manewrowanie wózkiem. Operator steruje funkcjami za pomocą opuszków palców, co umożliwia precyzyjne manewrowanie z minimalnym wysiłkiem.
• Mini dźwignie: Kompaktowe i wygodne rozwiązanie, które pozwala operatorowi na łatwe dostosowanie prędkości oraz precyzyjne ruchy.
• Sterowanie X10: Dostępne w niektórych modelach wózków paletowych Crown, takich jak WP, ES. To specjalnie zaprojektowany uchwyt sterujący, który zapewnia operatorowi wyjątkową ergonomię oraz kontrolę nad wózkiem. Wyposażony jest w przełącznik w trybie królika/żółwia, który umożliwia programowanie dwóch poziomów parametrów jazdy.
• Wózki systemowe Crown TSP: Zaawansowane rozwiązanie z intuicyjnym, zintegrowanym sterowaniem, które zapewnia wyjątkową precyzję oraz komfort pracy w wąskich przestrzeniach roboczych. System dostosowuje się do pozycji operatora niezależnie od tego, czy ten znajduje się w pozycji siedzącej, czy wstaje lub obraca się w kabinie.
• Funkcja Pick Position Control (PPC) w wózkach do kompletacji Crown GPC: Umożliwia operatorowi łatwe „prowadzenie” wózka do następnej lokalizacji kompletacji, eliminując konieczność wchodzenia i wychodzenia z wózka, co automatyzuje proces przemieszczania wózka między punktami kompletacji i zwiększa efektywność pracy.
• QuickPick Remote Order Picking Technology: Technologia zdalnego sterowania, która umożliwia operatorowi łatwe prowadzenie wózka do odpowiednich lokalizacji za pomocą prostego naciśnięcia przycisku, znacznie zwiększając produktywność i bezpieczeństwo.
• Sterowanie za pomocą rękawic i opasek na nadgarstki: Innowacyjne rozwiązanie zwiększające komfort oraz efektywność pracy operatorów.

Zasady bezpiecznej i efektywnej obsługi

Bezpieczeństwo jest najważniejsze podczas obsługi wózka wysokiego składowania. Opanowanie obsługi wózka wysokiego składowania jest cenną umiejętnością w branży transportu materiałów.

Kontrole przed rozpoczęciem pracy

Przed przystąpieniem do obsługi dowolnego wózka wysokiego składowania, przeprowadzenie dokładnych kontroli przed rozpoczęciem pracy zapewnia zarówno bezpieczeństwo, jak i trwałość sprzętu.

• Inspekcja zewnętrzna: Sprawdź zewnętrzną część pojazdu pod kątem widocznych uszkodzeń, w tym wgnieceń, pęknięć lub wycieków płynu hydraulicznego.
• Urządzenia zabezpieczające: Sprawdź, czy wszystkie urządzenia zabezpieczające, w tym klaksony, światła i alarmy cofania, działają prawidłowo.
• Widły i maszt: Sprawdź widły pod kątem prostości i bezpiecznego zamocowania. Wygięte lub uszkodzone widły mogą zagrozić stabilności ładunku. Sprawdź, czy maszt działa płynnie, bez nietypowych dźwięków i gwałtownych ruchów.
• Akumulator: Sprawdź poziom naładowania akumulatora i upewnij się, że wszystkie połączenia są czyste i bezpieczne. Niski poziom naładowania akumulatora może mieć wpływ na udźwig i ogólną wydajność.
• Elementy sterujące: Przed rozpoczęciem pracy przetestuj wszystkie elementy sterujące, w tym sterowanie, podnoszenie, opuszczanie, przechylanie i mechanizm wysięgnika.

Ładowność i stabilność

• Udźwig wózka: Wózki wysokiego składowania mają określony udźwig, który różni się w zależności od wysokości podnoszenia i środka ciężkości ładunku. Operatorzy muszą zapoznać się z tabelą udźwigu umieszczoną na wózku i przestrzegać jej. Przeciążenie może prowadzić do przewrócenia się lub awarii sprzętu.
• Rozkład ciężaru: Należy wziąć pod uwagę rozkład ciężaru i środek ciężkości każdego ładunku. Podczas podnoszenia ładunków na znaczne wysokości należy pamiętać o zmniejszonym udźwigu i zwiększonym ryzyku niestabilności.
• Pozycjonowanie ładunku: Zawsze utrzymuj ładunek blisko masztu, aby zapewnić optymalną stabilność podczas pracy. Załadowując towar, należy się upewnić, że leży on dokładnie na środku wideł - w przeciwnym wypadku źle umiejscowiony środek ciężkości może przeważyć wózek i doprowadzić do wypadku.

Techniki manewrowania

• Praktyka: Przed przystąpieniem do pracy w przestrzeniach zamkniętych należy przećwiczyć działanie na otwartej przestrzeni. Zacznij od podstawowych ruchów, takich jak do przodu, do tyłu i skręcanie. Stopniowo przechodź do operacji podnoszenia i opuszczania, a następnie, gdy już oswoisz się z podstawowymi elementami sterującymi, wprowadź mechanizm wysięgnika.
• Podchodzenie do ładunku: Wymaga starannego rozmieszczenia i planowania. Podjedź powoli w stronę palety, upewniając się, że widły są wypoziomowane i prawidłowo ustawione. Przed włożeniem wózek wysokiego składowania powinien być ustawiony prostopadle do ładunku, a widły całkowicie opuszczone.
• Wkładanie wideł: Należy postępować powoli, aby uniknąć uszkodzenia ładunku lub konstrukcji palety. Upewnij się, że widły są całkowicie wsunięte i równomiernie ustawione.
• Podnoszenie ładunku: Przed podniesieniem wsuń widły, aby przybliżyć ładunek do masztu. Poprawia to stabilność i zmniejsza obciążenie układu hydraulicznego. Podnieś ładunek na tyle wysoko, aby oczyścić ziemię lub miejsce przechowywania.
• Rozładunek: Ustaw wózek wysokiego składowania bezpośrednio przed miejscem docelowym. Opuść ładunek powoli, upewniając się, że jest stabilny i prawidłowo ustawiony. Nigdy nie upuszczaj ładunków ani nie opuszczaj ich zbyt szybko.
• Manewrowanie w wąskich korytarzach: Wymaga większej świadomości i umiejętności. Przed wejściem do przejścia sprawdź, czy nie ma innego sprzętu lub personelu. Użyj klaksonu, aby zasygnalizować swoją obecność. Utrzymuj prędkość jazdy odpowiednią do warunków. Podczas jazdy trzymaj ładunek nisko, aby zachować stabilność i widoczność. Podczas pokonywania zakrętów należy rozchylać się szeroko, aby uniknąć uderzenia w regały lub inne przeszkody.
• Układanie na wysokim poziomie: Wymaga precyzyjnej kontroli i doskonałej świadomości przestrzennej. Podnoś ładunek powoli i płynnie na wymaganą wysokość. Unikaj gwałtownych ruchów. Użyj funkcji zasięgu, aby prawidłowo ustawić ładunek w strukturze regału. Przed złożeniem wideł dokładnie sprawdź rozmieszczenie ładunku.

Zasady bezpieczeństwa

• Środki ochrony osobistej (PPE): Operatorzy powinni nosić odpowiedni sprzęt ochrony osobistej, w tym obuwie ochronne z antypoślizgowymi podeszwami, kamizelki odblaskowe i okulary ochronne. W niektórych środowiskach mogą być wymagane kaski.
• Komunikacja: Jest niezbędna w obciążonym środowisku magazynowym. Ustal jasne protokoły z innymi operatorami sprzętu i pracownikami magazynu. Wiele obiektów wykorzystuje systemy radiowe lub sygnały ręczne do koordynowania ruchu w przestrzeniach wspólnych.
• Dostosowanie do warunków: Dostosuj sposób sterowania wózkiem widłowym do terenu i warunków atmosferycznych. Jeśli przemieszczasz się po śliskiej nawierzchni, koniecznie zmniejsz prędkość oraz ogranicz gwałtowne manewry. Podobnie z jazdą po pochyłościach - staraj się wówczas unikać skręcania wózka oraz asekuracyjnie trzymaj wciśnięty hamulec.
• Nowoczesne czujniki bezpieczeństwa: Nowoczesne wózki widłowe są wyposażone w zaawansowane czujniki bezpieczeństwa, które skutecznie zapobiegają kolizjom, wykrywając przeszkody i osoby w pobliżu.
• Zaawansowane systemy kamer: Montowane na wózkach widłowych, zapewniają lepszy podgląd otoczenia, co pozwala operatorom precyzyjniej sterować wózkiem i zmniejsza ryzyko uszkodzenia ładunku.

Wymagane uprawnienia i szkolenia

Obsługa wózka wysokiego składowania wymaga nie tylko umiejętności, ale także konkretnych uprawnień. Posiadanie uprawnień do obsługi wózków widłowych to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa i efektywnej pracy.

Uzyskiwanie uprawnień

• Certyfikat UDT: Niezbędne jest posiadanie certyfikatu wydawanego przez Urząd Dozoru Technicznego (UDT).
• Szkolenia: Aby je zdobyć, należy uczestniczyć w specjalnym szkoleniu zakończonym egzaminem państwowym. Kursy te obejmują zarówno teoretyczne poznanie zasad sterowania wózkiem widłowym, jak i praktyczne zajęcia polegające na jeździe, pozwalające na przetestowanie wózka w ruchu.
• Badania medyczne: Aby przystąpić do egzaminu, niezbędne jest poddanie się badaniu lekarskiemu oraz przystąpienie do testów psychologicznych potwierdzających zdolność psychofizyczną kandydata do prowadzenia pojazdu.

Elementy szkolenia operatorów

Szkolenie operatorów jest niezwykle istotne w celu zapewnienia bezpiecznej i efektywnej pracy. Kluczowe elementy szkolenia powinny obejmować:

• Zasady bezpieczeństwa: Operatorzy powinni być zaznajomieni z zasadami bezpieczeństwa, takimi jak prawidłowe przechodzenie przez strefy magazynowe, używanie pasów bezpieczeństwa i innych środków ochrony osobistej.
• Obsługa urządzeń: Szkolenie z operowania urządzeniem powinno obejmować naukę obsługi konkretnych modeli wózków widłowych wysokiego składowania, w tym jak korzystać z kontroli i sterowania urządzeniem.
• Techniki podnoszenia i składowania: Operatorzy powinni być wyposażeni w umiejętności dotyczące precyzyjnego podnoszenia i składowania towarów na dużej wysokości oraz radzenia sobie z różnymi rodzajami ładunków.
• Symulatory: Symulatory wózków widłowych stanowią kolejny krok w doskonaleniu umiejętności, pozwalając na naukę i ćwiczenie w bezpiecznych, wirtualnych warunkach, co minimalizuje ryzyko błędów w rzeczywistej pracy.

Konserwacja i rozwój umiejętności

Regularna konserwacja zapewnia bezpieczną i wydajną pracę wózków wysokiego składowania, a ciągłe doskonalenie umiejętności operatora jest kluczem do sukcesu w branży.

Regularna konserwacja

• Codzienne czyszczenie: Usuwa zanieczyszczenia, które mogłyby zakłócać sterowanie lub widoczność. Zwróć szczególną uwagę na kabinę operatora.
• Konserwacja akumulatora: Ma kluczowe znaczenie w przypadku modeli elektrycznych. Utrzymuj zaciski akumulatora w czystości i, jeśli to konieczne, sprawdź poziom elektrolitu. Postępuj zgodnie z wytycznymi producenta dotyczącymi cykli ładowania.
• Zgłaszanie problemów: Natychmiast zgłaszaj wszelkie problemy operacyjne, takie jak wycieki hydrauliczne, nietypowe dźwięki lub problemy z reakcją sterowania.
• Dokumentacja: Prowadź szczegółową dokumentację wszelkich incydentów i problemów związanych z konserwacją.
• Serwis wózków widłowych: Jest kluczowym elementem zapewniającym ich długotrwałą i bezawaryjną pracę. Regularne przeglądy techniczne, konserwacja oraz szybka reakcja na ewentualne awarie minimalizują ryzyko przestojów.

Doskonalenie umiejętności i przyszłość branży

• Certyfikacja i praktyka: Opanowanie obsługi wózka wysokiego składowania otwiera drzwi do różnych możliwości kariery. Rozważ możliwość uzyskania formalnej certyfikacji i regularnie ćwicz, aby utrzymać i doskonalić swoje umiejętności.
• Mentoring: Doświadczeni operatorzy często pełnią rolę mentorów dla nowych członków zespołu, dzieląc się technikami i wskazówkami dotyczącymi bezpieczeństwa.
• Ciągłe kształcenie: Bądź na bieżąco z rozwojem branży i przepisami bezpieczeństwa. Działalność magazynowa stale ewoluuje dzięki nowym technologiom i procedurom.
• Automatyzacja i zdalne sterowanie: Przyszłość wózków wysokiego składowania niewątpliwie będzie pełna innowacji. Najprawdopodobniejszy scenariusz to ten, w którym automatyzacja i zdalne sterowanie staną się nowym standardem. Wózki widłowe mogą wkrótce działać całkowicie autonomicznie, eliminując konieczność ręcznej obsługi.
• Rozwój operatorów: Rozwój nowych technologii w zakresie obsługi wózków widłowych znacząco wpływa na doskonalenie umiejętności operatorów. Współczesne wózki widłowe są wyposażane w zaawansowane systemy wspomagające, takie jak automatyczne systemy stabilizacji, czujniki kolizji, kamery 360° oraz technologie umożliwiające zdalne monitorowanie.
