Wóz asenizacyjny Pomot Chojna: szczegółowa specyfikacja techniczna

Wóz asenizacyjny Pomot Chojna to zaawansowana maszyna rolnicza, zaprojektowana z myślą o efektywnym i bezpiecznym transporcie oraz rozprowadzaniu płynnych nawozów naturalnych. Solidna konstrukcja, innowacyjne rozwiązania techniczne i szeroki zakres opcji dodatkowych sprawiają, że jest to wszechstronne narzędzie dla nowoczesnego rolnictwa.

Konstrukcja i zbiornik

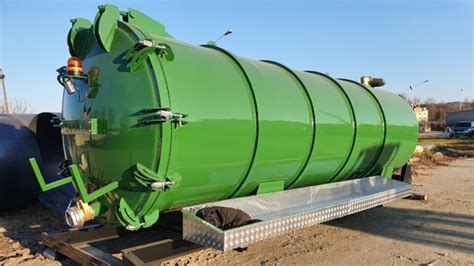

Maszyna została oparta na solidnej konstrukcji ramowej, zapewniającej trwałość i stabilność. Jej kluczowym elementem jest zbiornik, wykonany z blachy o grubości 5 mm o wyższej jakości. Zbiornik jest ocynkowany ogniowo z dodatkową pasywacją, co gwarantuje wyjątkową odporność na korozję, działanie agresywnych substancji oraz uszkodzenia mechaniczne. Dodatkowo, posiada podwójny spaw zbiornika z zewnątrz i wewnątrz, co zwiększa jego wytrzymałość.

• Dennica zbiornika ma średnicę Ø 2200 mm.
• Wewnątrz zbiornika znajdują się trzy falochrony, minimalizujące ruch cieczy podczas transportu.
• Wzmocnione podpory mocują zbiornik do ramy.
• Tylny właz ma średnicę Ø 900 mm (pokrywa włazu jest na zawiasie).
• Wskaźnik napełnienia to system pływakowy ze wskaźnikiem.
• Górny króciec przelewowy, umieszczony w najwyższym punkcie zbiornika, jest przeznaczony na zawór przelewowy.
• Górny właz Ø 250 jest szybkotwieralny.
• Króciec spustowy z zaworem 1 1/2″ znajduje się w najniższym punkcie zbiornika.

Dla wozów o pojemności od 2500 l, 8000 l, 13000 l i 18000 l dostępna jest opcja otwieranej tylnej dennicy. Możliwe jest również dodatkowe pomalowanie zbiornika ocynkowanego dla wozów o pojemności od 8000 l i od 18000 l.

Rama i układ jezdny

Konstrukcja wozu jest ramowa. Zbiornik jest osadzony na ramie wykonanej z kształtownika zamkniętego oraz dodatkowych poprzecznych elementów wzmacniających. Rama jest ocynkowana ogniowo. Układ jezdny to zawieszenie typu boogie (TRIDEM lub SIDRA 12000), wyposażone w sześć kół, co poprawia manewrowość i stabilność.

• Oś o wymiarach 2150 mm, 110 mm, nośność 12500 kg dla 40 km/h.
• Hamulce osi 406 x 120.
• Ogumienie (koła) - w wersji STANDARD 560/60×22,5.
• Błotniki są ocynkowane z chlapaczami.
• Układ hamulcowy pneumatyczny z sześcioma siłownikami hamulcowymi umieszczonymi nad osią, zwiększa bezpieczeństwo jazdy.
• Szybkozłącze układu pneumatycznego - hamulcowego.

Zaczep wymienny jest obracany, a sprzęganie z ciągnikiem odbywa się za pomocą zaczepu hitch na wysokości 400 mm. Maszyna posiada również mechanicznie regulowaną stopkę podporową - obrotową oraz podstawę pod kompresor MEC lub KD.

Dla wozów do pojemności od 8000 l i od 18000 l istnieje opcja malowania ramy ocynkowanej.

Pompa i system zasysania

Maszyna wyposażona jest w pompę śrubową Wangen GL-F o wydajności 470 m³/h. Poziom napełnienia zbiornika kontrolowany jest za pomocą wskaźnika pływakowego. System zasysania obejmuje ramię ssawne 6″, armaturę 6″ oraz elastyczny wąż ssawny o długości 6 metrów.

Sprężarka

Wóz asenizacyjny wyposażony jest w sprężarkę o następujących parametrach:

• Wydajność: 10000 ltr./min (przepływność powietrza).
• Czas napełniania: 8 minut.
• Ciśnienie: 1,5 bar.
• Napęd: 540 obr/min.
• Zabezpieczenie przed przelaniem za pomocą zaworu dwukulowego na szczycie zbiornika oraz syfon z wziernikiem i zaworem spustowym.
• Manowakuometr.
• Dwa zawory bezpieczeństwa: nadciśnieniowy 0,05 Mpa oraz podciśnieniowy -0,05 Mpa.
• Odolejacz.

Króćce ssawne i węże

Wóz posiada króćce ssawne 6″ o średnicy 150 mm:

• Główny króciec spustowy w pokrywie tylnego włazu 6″, wyposażony w zasuwę hydrauliczną 6″ - otwierana z kabiny ciągnika - przewód z eurozłączem.
• Z przodu, z lewej strony - króciec wyposażony w zawór czerpalny 3/4″.
• Z przodu, z prawej strony - króciec zaślepiony, przygotowany pod montaż zasuwy ręcznej.

Wąż 6″ (Ø 150) posiada uchwyty na wąż ssawny (5 szt.). Wąż z koszem ssącym chroni przed zassaniem dużych elementów, a jego długość wynosi 6 mb. Złącza węża są kulowe typu włoskiego - typ D.

Dostępne są opcjonalne węże ssawne:

• Dodatkowy wąż ssawny 4″ o dł. [długość].
• Dodatkowy wąż ssawny 6″ o dł. [długość].
• Dodatkowy wąż ssawny 8″ o dł. [długość].

Można również wyposażyć maszynę w ramię ssawne o średnicy 150 mm.

Instalacja elektryczna i oświetleniowa

Wóz asenizacyjny wyposażony jest w instalację elektryczną 12V i oświetleniową, wymaganą przez przepisy ruchu drogowego i homologację:

• Przednie lampy obrysowe - białe i odblaskowe.
• Tylne lampy obrysowe - czerwone i odblaskowe.
• Tylne światła drogowe z kierunkowskazami.
• Boczne światła odblaskowe - pomarańczowe.

Opcjonalnie dostępne są dwie lampy ostrzegawcze - "KOGUT".

Urządzenie rozlewające i pozostałe elementy

Wóz asenizacyjny posiada również piktogramy, deklarację zgodności WE/ZNAK CE oraz znak ISO 9001:2008.

Dostępne są wałki przekaźnika mocy:

• Wałek przekaźnika mocy 460 Nm, L-860 mm, do wozów o poj. od 2500 l.
• Wałek przekaźnika mocy 620 Nm, L-860 mm, do wozów o poj. od 10000 l.

Maszyna może być sterowana za pomocą pilota bezprzewodowego o zasięgu 100m.
