Prawidłowe działanie znaczników w siewnikach rolniczych jest kluczowe dla precyzyjnego siewu i uniknięcia nakładek. Nierzadko jednak użytkownicy napotykają problemy z ich funkcjonowaniem, takie jak wolne działanie mechanizmów podnoszenia/opuszczania lub całkowity brak opuszczania się znacznika. Poniższa analiza przedstawia doświadczenia rolnika z siewnikiem Amazone D7 oraz potencjalne rozwiązania i ogólne przyczyny awarii znaczników.
Wprowadzenie: problem z działaniem znaczników w siewnikach rolniczych

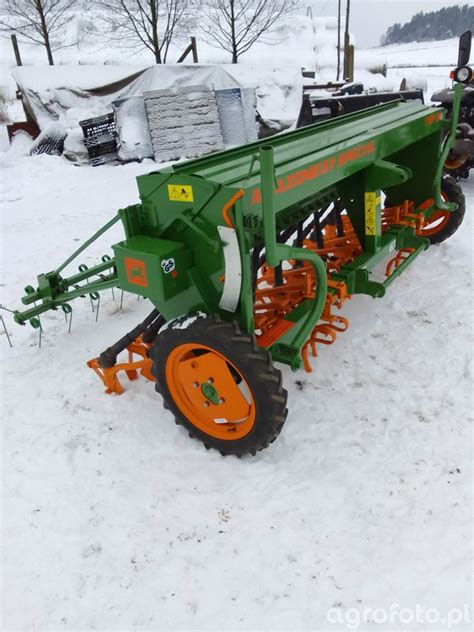

Wielu rolników decyduje się na samodzielne modyfikacje i ulepszenia maszyn w celu optymalizacji pracy. Tak było w przypadku użytkownika siewnika Amazone D7, który zbudował znaczniki na siłownikach elektrycznych. Siłowniki te miały skok 15 cm, a ich głównym zadaniem było jedynie delikatne uniesienie znacznika nad ziemię, a nie jego całkowite podniesienie.
Pierwotne rozwiązanie i jego ograniczenia
Podczas pierwszych testów polowych, sterowanie znacznikiem działało sprawnie, jednak szybko ujawnił się duży minus: szybkość działania. Zastosowane siłowniki, mimo że nie były najwolniejsze (prędkość 14 mm/s, koszt około 300 zł za sztukę), pod obciążeniem działały bardzo wolno. Podniesienie znacznika trwało około 30 sekund, co dyskwalifikowało to rozwiązanie. Użytkownik poszukiwał alternatywy, stawiając na kompaktowość i możliwość niezależnego sterowania każdym znacznikiem, co oryginalne rozwiązania często uniemożliwiają (jeden znacznik opuszcza się, gdy drugi się podnosi).
Poszukiwanie alternatyw i wyzwania techniczne
Konieczność szybkiego podnoszenia i opuszczania znaczników, najlepiej w czasie 2-3 sekund, zmusiła do poszukiwania nowych rozwiązań. Użytkownik nie chciał inwestować w hydraulikę, co ograniczało dostępne opcje.
Alternatywy rozważane przez użytkownika
- Szybsze siłowniki elektryczne: Rozważano siłowniki o prędkości 30-40 mm/s. Jednakże, ich cena (ponad 1000 zł za sztukę) oraz przewidywany spadek prędkości pod obciążeniem (do około 10 sekund na podniesienie) sprawiły, że nie były one atrakcyjnym rozwiązaniem.
- Siłowniki typu centralnego zamka lub cewki elektromagnetyczne: Idealnym rozwiązaniem byłby siłownik działający podobnie jak ten od centralnego zamka, ale trudno było znaleźć taki o skoku 15 cm. Podobnie, cewki elektromagnetyczne o wymaganym skoku również okazały się niedostępne.
- Pneumatyka: Pomysł zastosowania pneumatyki wydawał się obiecujący. Użytkownik posiadał instalację pneumatyczną w ciągniku (hamulcową), ale wymagałoby to dodatkowego systemu sterowania, w tym specjalnych zaworów, co zwiększało złożoność.
Rozwiązania hydrauliczne a elektryczne: estetyka i prostota
Chociaż hydraulika mogłaby być prostsza do zrealizowania (dwa małe siłowniki np. od zasuw rozsiewacza nawozów, sprężyna ściągająca, podpięcie pod wyjścia hydrauliczne), użytkownik preferował rozwiązanie elektryczne ze względów estetycznych i kompaktowych. Siłowniki elektryczne zamontowano w estetycznych tubach, co zapewniało ładny wygląd instalacji.
Pneumatyka jako obiecująca alternatywa

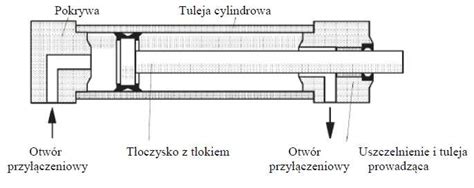

Pomysł wykorzystania siłowników pneumatycznych wzbudził zainteresowanie. Kwestią do rozwiązania był mechanizm spustu powietrza. W układzie pneumatycznym, aby opuścić znacznik po jego podniesieniu, należy otworzyć odpowiedni elektrozawór podający powietrze na drugi otwór siłownika. Jednocześnie powietrze, które wcześniej podniosło znacznik, musi gdzieś ujść. Prawidłowe złożenie takiego układu wymaga zrozumienia działania elektrozaworów i odpowiedniego rozprowadzenia instalacji. Elektrozawory są małe i można je schować w skrzynce, co zapewnia estetykę.
Przełom w poszukiwaniach: szybkie siłowniki elektryczne
Zimą użytkownik ponownie podjął temat znaczników. Pierwotnie skłaniał się ku pneumatyce, jednak zmienił decyzję, gdy znalazł siłowniki elektryczne o imponujących parametrach na jednym z portali. Były to siłowniki o skoku 150 mm, sile uciągu 150 N i szybkości działania 70 mm/s. Całkowite wsunięcie siłownika miało trwać niewiele ponad 2 sekundy.
Testy i wyniki
Początkowy sceptycyzm szybko rozwiały testy. Siłowniki, zakupione za 173 zł za sztukę (podczas gdy w Polsce identyczny model kosztował 790 zł), faktycznie działały z deklarowaną szybkością 70 mm/s. Podpięcie ich pod znacznik wykazało, że potrzebna siła do podniesienia wynosiła 56 N, co oznaczało duży zapas mocy. Mimo niewielkiego zwolnienia pod obciążeniem, podniesienie znacznika zajmowało zaledwie 3,4 sekundy. To znaczący postęp w porównaniu do poprzednich siłowników.
Wyzwania związane z utrzymaniem znacznika w pozycji górnej
Pozytywny wynik testów szybkościowych rodzi nowe pytanie: czy siłownik jest w stanie utrzymać znacznik w górze bez zbędnego forsowania i ryzyka uszkodzenia? Istnieje obawa, że ciągłe utrzymywanie pozycji może prowadzić do nadmiernego zużycia lub awarii siłownika. Rozważane jest zastosowanie dodatkowej zapadki, która blokowałaby znacznik w pozycji podniesionej, a zwalniałaby się podczas opuszczania. Użytkownik zamierza używać łańcuszka do połączenia siłownika ze znacznikiem (zamiast linki), aby zapobiec skręcaniu się mechanizmu i uniknąć problemów z krańcówkami. Amortyzacja za pomocą sprężyn również została już zaplanowana.
Wszechstronny siłownik elektryczny LAD 12V - Elektrobim.pl
Ogólne przyczyny problemów z opuszczaniem znaczników i ich konserwacja
Niezależnie od wybranego mechanizmu, znaczniki są elementami podlegającymi zużyciu i mogą napotkać problemy z opuszczaniem się. Poniżej przedstawiono ogólne aspekty, które mogą wpływać na ich prawidłowe działanie.
Mechaniczne aspekty znaczników
Jeśli znacznik „nie rysuje” równo lub w ogóle się nie opuszcza, należy sprawdzić jego talerz i mocowanie. Zużycie lub uszkodzenie tych elementów może powodować opór. Warto też upewnić się, czy hydraulika składania nie wprowadza oporu - to drobiazg, a znacznie ogranicza ryzyko nakładek. Siłownik liniowy, jeśli jest zamontowany na sztywno, będzie dociskał znacznik do ziemi. Użytkownik w swoim rozwiązaniu zapewnił, że siłownik jest przykręcony do siewnika, a połączenie ze znacznikiem jest na lince, co pozwala znacznikowi swobodnie leżeć na ziemi i być dociskanym wyłącznie siłą własnego ciężaru. To zapobiega dodatkowemu naciskowi siłownika na grunt.
Układ hydrauliczny składania znaczników
W przypadku znaczników sterowanych hydraulicznie, problem z opuszczaniem może wynikać z uszkodzenia uszczelniaczy tłoka w siłowniku hydraulicznym. Pęknięte lub wykruszone uszczelniacze gumowe mogą prowadzić do wycieków i niewłaściwego działania siłownika. W handlu dostępne są kompletne zestawy do wymiany uszczelniaczy.
Checklista przed wyjazdem w pole
Krótki przegląd znaczników przed wyjazdem w pole może wyeliminować większość typowych problemów:
- Sprawdzenie talerza znacznika i jego mocowania.
- Upewnienie się, czy hydraulika składania (jeśli dotyczy) nie stawia oporu.
- Kontrola mechanizmów podnoszenia/opuszczania (siłowniki, linki, łańcuchy, sprężyny) pod kątem luzów, uszkodzeń i płynności działania.
